Введение и Технический Анализ

Станки с ЧПУ, являющиеся сердцем промышленной автоматизации, незаменимы в современных производственных процессах. Производительность этих станков напрямую зависит от правильного выбора их компонентов. В частности, шпиндельный двигатель, один из наиболее критичных компонентов станка с ЧПУ, определяет точность, скорость и качество поверхности таких операций, как резка, сверление, фрезерование и шлифование. Выбор шпиндельного двигателя оказывает большое влияние на общую эффективность и эксплуатационные расходы станка. В этом контексте метод охлаждения шпиндельного двигателя – воздушное или водяное – является важным моментом для инженеров и специалистов по автоматизации. Эта техническая статья и практическое руководство предлагают глубокий анализ шпиндельных двигателей с воздушным и водяным охлаждением для промышленных применений, стремясь помочь в принятии правильного выбора.

Шпиндельные двигатели – это электромеханические системы, работающие на высоких оборотах и постоянно находящиеся под механической нагрузкой. Эти интенсивные условия работы приводят к значительному выделению тепла в обмотках и подшипниках двигателя. Чрезмерный нагрев сокращает срок службы двигателя, снижает его производительность и даже может привести к необратимым повреждениям. Поэтому эффективная система охлаждения имеет жизненно важное значение для надежной и долговечной работы шпиндельного двигателя. При принятии решения необходимо учитывать не только первоначальные инвестиционные затраты, но и эксплуатационные расходы, требования к обслуживанию, экологические факторы, свойства обрабатываемого материала и требуемую точность обработки. Оба метода охлаждения имеют свои уникальные преимущества и недостатки, и оптимальный выбор зависит от конкретных требований применения. В секторе промышленной автоматизации правильный выбор является основой для получения конкурентного преимущества и повышения качества производства. Это руководство рассмотрит тему с широкой перспективы, от инженерных принципов до практического опыта.

Принцип Работы и Технические Данные

Принципы охлаждения шпиндельных двигателей ЧПУ имеют решающее значение для обеспечения эффективной и безопасной работы двигателя. В основном они направлены на рассеивание тепла, образующегося из-за трения и электрических потерь внутри двигателя. В этом разделе будут подробно рассмотрены принципы работы шпиндельных двигателей с воздушным и водяным охлаждением, а также сравнены их технические данные и оценены области применения.

Шпиндельные Двигатели с Воздушным Охлаждением

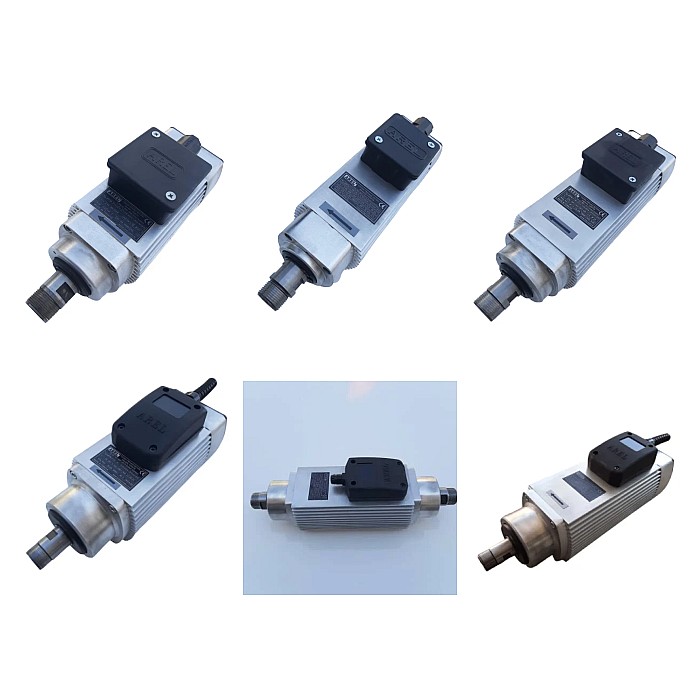

Шпиндельные двигатели с воздушным охлаждением (air-cooled), как следует из названия, рассеивают тепло, используя окружающий воздух с поверхности двигателя или с помощью встроенного вентилятора. В этих системах обычно имеется вентилятор, установленный в задней части двигателя. Этот вентилятор обеспечивает передачу тепла, пропуская воздух через охлаждающие ребра на внешней поверхности двигателя или через внутреннюю часть двигателя. Их простая конструкция облегчает установку и обычно предлагает более низкие первоначальные инвестиционные затраты. Двигатели с воздушным охлаждением не требуют внешнего охлаждающего агрегата (чиллера), что снижает сложность системы. Они широко используются в малых и средних станках с ЧПУ, особенно для обработки дерева, пластика и некоторых легких металлов. Однако эффективность систем воздушного охлаждения зависит от температуры окружающей среды и качества воздушного потока. Пыль и частицы в окружающей среде могут накапливаться на охлаждающих ребрах, снижая эффективность охлаждения. Кроме того, существует риск недостаточного рассеивания тепла, образующегося при высоких оборотах и длительной работе, что может привести к перегреву двигателя и снижению производительности. Они обычно имеют более высокий уровень шума, поскольку вентилятор работает постоянно, а трение воздушного потока создает шум. Такие двигатели обычно работают более эффективно при мощности от 2.2 кВт до 7.5 кВт, но при более высоких мощностях их эффективность значительно снижается, а срок службы двигателя может сократиться.

Шпиндельные Двигатели с Водяным Охлаждением

Шпиндельные двигатели с водяным охлаждением (water-cooled) отводят тепло, циркулируя охлаждающую жидкость (обычно смесь дистиллированной воды и антифриза) через специальные каналы внутри двигателя. Эта жидкость циркулирует вокруг двигателя с помощью насоса, нагревается, а затем отправляется во внешний чиллер (охлаждающий агрегат) или радиатор для охлаждения. Охлажденная жидкость возвращается в двигатель, и этот замкнутый цикл продолжается непрерывно. Поскольку вода имеет гораздо более высокую теплоемкость и коэффициент теплопередачи по сравнению с воздухом, системы водяного охлаждения обеспечивают гораздо более эффективную и стабильную производительность охлаждения. Это позволяет двигателю работать на высоких оборотах и под большими нагрузками в течение более длительных периодов времени. Шпиндельные двигатели с водяным охлаждением идеально подходят для металлообработки, изготовления пресс-форм, высокоточных применений и длительных непрерывных производственных линий. Благодаря более низким рабочим температурам увеличивается срок службы подшипников двигателя, а точность обработки повышается, поскольку тепловое расширение сводится к минимуму. Кроме того, они работают гораздо тише, так как отсутствует шум вентилятора. Однако эти системы более сложны; они требуют насоса, чиллера, шлангов и охлаждающей жидкости. Это увеличивает как первоначальные инвестиционные затраты, так и требования к обслуживанию. Регулярный контроль и замена охлаждающей жидкости, риски утечек и энергопотребление чиллера добавляются к эксплуатационным расходам.
