Vidalı Mil Nedir?

10 dk okuma Mermak CNC Teknik İçerik
Vidalı Mil Nedir?
İçindekiler
  1. Vidalı Mil Nedir? Nedir?
  2. Çalışma Prensibi ve Teknik Veriler
  3. Sahada Dikkat Edilmesi Gerekenler
  4. Sık Karşılaşılan Sorunlar ve Çözümleri
  5. Uzman Tavsiyesi

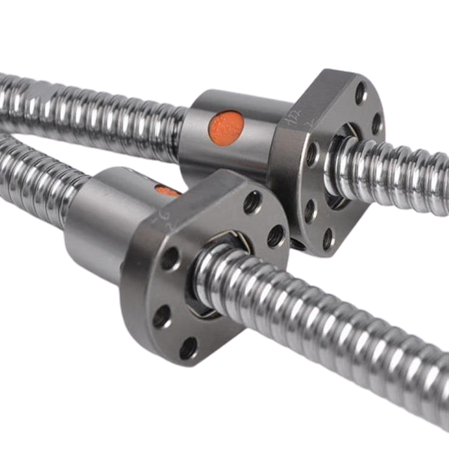

Vidalı mil, döner hareketi yüksek hassasiyetle doğrusal harekete dönüştüren, düşük sürtünmeli ve yüksek verimli bir mekanik aktarım elemanıdır. Endüstriyel otomasyonda, CNC tezgahlarında, robotik sistemlerde ve hassas konumlandırma gerektiren her alanda kritik rol oynar.

Vidalı Mil Nedir? Nedir?



Vidalı mil, modern endüstriyel otomasyonun ve hassas makine mühendisliğinin temel taşlarından biridir. Temel işlevi, bir motor veya tahrik sisteminden gelen döner hareketi, minimum sürtünme kaybıyla doğrusal harekete dönüştürmektir. Geleneksel cıvata-somun mekanizmalarının aksine, vidalı miller, mil ile somun arasında yuvarlanan bilyeler (çelik bilyeler) kullanarak sürtünmeyi önemli ölçüde azaltır. Bu sayede yüksek verimlilik, hassas konumlandırma yeteneği, yüksek yük taşıma kapasitesi ve uzun ömür sunar. Özellikle CNC makineleri, robotik kollar, yarı iletken üretim ekipmanları, tıbbi cihazlar ve hassas montaj sistemleri gibi uygulamalarda vazgeçilmez bir bileşendir.

Bir vidalı mil sistemi genellikle üç ana bileşenden oluşur: yivli bir vidalı mil şaftı, mil üzerindeki yivlere mükemmel şekilde oturan bir bilyalı somun ve somun ile mil arasındaki yivlerde yuvarlanan çelik bilyeler. Bilyeler, somun içindeki özel bir kanalda sürekli olarak devridaim yaparak, milin dönmesiyle somunun doğrusal hareket etmesini sağlar. Bu yuvarlanma hareketi, kayar sürtünmeyi ortadan kaldırarak sistemi son derece verimli hale getirir. Düşük sürtünme aynı zamanda ısı oluşumunu azaltır, enerji tüketimini düşürür ve sistemin ömrünü uzatır.

Vidalı milin en önemli avantajlarından biri hassas konumlandırma yeteneğidir. Milin her dönüşü, somunun belirli bir mesafede doğrusal olarak hareket etmesini sağlar. Bu mesafe, milin “hatve”si (lead) olarak adlandırılır. Hassas üretim teknikleri sayesinde, mikron seviyesinde doğruluklar elde edilebilir. Ayrıca, sistemdeki boşluğu (backlash) ortadan kaldırmak veya minimize etmek için ön yükleme (preload) teknikleri uygulanabilir. Bu, hareketin tersine çevrildiğinde oluşabilecek konumlandırma hatalarını önleyerek sistemin rijitliğini ve doğruluğunu artırır.

Çalışma Prensibi ve Teknik Veriler

Vidalı milin çalışma prensibi, Newton’un üçüncü hareket yasası ve yuvarlanma sürtünmesinin avantajlarından yararlanır. Mil döndürüldüğünde, üzerindeki helisel kanallar (yivler) bilyeleri hareket ettirir. Bilyeler, bilyalı somun içindeki eşleşen helisel kanallarda yuvarlanarak, somunun mil boyunca doğrusal olarak hareket etmesini sağlar. Bilyeler, somun içindeki bir geri dönüş mekanizması (genellikle bir kanal veya boru) aracılığıyla sürekli olarak başlangıç noktalarına geri taşınır ve bu döngü kesintisiz devam eder. Bu “sonsuz bilye devridaimi” prensibi, vidalı milin yüksek verimlilikle çalışmasının temelini oluşturur.

Geleneksel trapez vidalardan farklı olarak, vidalı miller kayar sürtünme yerine yuvarlanma sürtünmesi kullandığı için %90’ın üzerinde verimliliklere ulaşabilir. Bu yüksek verimlilik, daha küçük motorların kullanılmasına olanak tanır, enerji tüketimini azaltır ve daha az ısı üretir. Düşük sürtünme aynı zamanda “stick-slip” etkisini (düşük hızlarda düzensiz hareket) ortadan kaldırarak çok düzgün ve kararlı hareket sağlar.

Ön Yükleme (Preload): Vidalı mil sistemlerinde hassasiyeti ve rijitliği artırmak için ön yükleme uygulanır. Ön yükleme, bilyalı somun içindeki bilyeleri, milin yivlerine hafifçe sıkıştırarak sistemdeki tüm boşluğu ortadan kaldırır. Bu, özellikle hareket yönünün sık sık değiştiği uygulamalarda konumlandırma doğruluğunu artırır ve titreşimi azaltır. Tek somunlu ön yükleme (oversized bilyeler veya ofset yivler kullanarak) veya çift somunlu ön yükleme (iki somunu birbirine karşı sıkıştırarak) gibi yöntemler mevcuttur.

Hatve (Lead): Vidalı milin hatvesi, milin bir tam dönüşünde bilyalı somunun doğrusal olarak ne kadar ilerlediğini belirler. Örneğin, 10 mm hatveli bir vidalı mil, mil her 360 derece döndüğünde somunu 10 mm hareket ettirir. Hatve, uygulama gereksinimlerine göre dikkatlice seçilmelidir; yüksek hatve yüksek hızlara olanak tanırken, düşük hatve daha yüksek itme kuvvetleri ve daha iyi çözünürlük sağlar.

Hassasiyet Sınıfları: Vidalı miller, farklı hassasiyet gereksinimlerini karşılamak üzere çeşitli sınıflarda üretilir. ISO ve JIS standartları genellikle C0, C1, C3, C5, C7, C10 gibi sınıfları tanımlar. C0 en yüksek hassasiyeti (mikron altı doğruluklar) temsil ederken, C10 daha az hassas, genel amaçlı uygulamalar için uygundur. Bu sınıflar, milin nominal hareketi ile gerçek hareketi arasındaki maksimum sapmayı belirtir.

Kritik Hız: Vidalı milin kritik hızı, milin rezonansa girmeye başladığı dönme hızıdır. Bu hızın aşılması, aşırı titreşime, gürültüye ve milin kalıcı deformasyonuna yol açabilir. Kritik hız, milin çapına, uzunluğuna ve uç desteklenme şekline bağlıdır. Güvenli çalışma için her zaman kritik hızın altında kalınmalıdır.

Dinamik ve Statik Yük Kapasiteleri: Vidalı miller, belirli dinamik (hareket halindeyken) ve statik (sabitken) yükleri güvenle taşıyacak şekilde tasarlanır. Bu kapasiteler, bilyelerin ve yivlerin malzemesi, boyutu ve sertliği ile ilgilidir. Uygulamanın gerektirdiği maksimum yükler, bu kapasiteleri aşmamalıdır.

ParametreDeğer/Açıklama
Hatve (Lead)Milin bir tam turunda somunun ilerlediği mesafe (genellikle 1mm – 50mm). Yüksek hız veya yüksek çözünürlük için kritik.
Nominal ÇapVidalı milin dış çapı (genellikle 6mm – 120mm). Yük taşıma kapasitesi ve rijitlik ile doğrudan ilişkili.
Dinamik Yük Kapasitesi (Ca)1 milyon turda %90 güvenilirlik ile taşıyabileceği maksimum eksenel yük (kN). Uygulama ömrü hesaplamalarında kullanılır.
Statik Yük Kapasitesi (Coa)Hareket etmeden, kalıcı deformasyon olmadan taşıyabileceği maksimum eksenel yük (kN). Şok yükler için önemli.
Hassasiyet SınıfıISO veya JIS standartlarına göre doğruluk derecesi (örn. C0, C1, C3, C5, C7, C10). C0 en yüksek hassasiyettir.
Maksimum HızMilin güvenli bir şekilde dönebileceği maksimum RPM (devir/dakika) değeri. Kritik hız ve DmN değeri ile sınırlıdır.
VerimlilikGenellikle %90-98 aralığında. Geleneksel vidalara göre çok daha yüksek enerji verimliliği sağlar.
Çalışma SıcaklığıGenel olarak -20°C ile +80°C arası. Aşırı sıcaklıklar yağlama ve malzeme özelliklerini etkileyebilir.
Vidalı Mil Nedir?

Sahada Dikkat Edilmesi Gerekenler

  • Doğru Montaj ve Hizalama: Vidalı mil sistemlerinin performansı ve ömrü, montaj hassasiyetine doğrudan bağlıdır. Milin yataklara ve somunun taşıyıcıya tam olarak hizalanması esastır. Eksenel ve radyal kaçıklıklar, milin bükülmesine, titreşime, aşırı ısınmaya ve erken aşınmaya neden olabilir. Bağlantı elemanlarının tork değerlerine uyulmalı ve montaj sırasında milin zorlanmamasına dikkat edilmelidir. Paralellik, diklik ve eş merkezlilik gibi geometrik toleranslar, mikron seviyesinde sağlanmalıdır. Yanlış montaj, vidalı milin kritik hızını düşürebilir ve beklenenden çok daha düşük yüklerde arızalanmasına yol açabilir.
  • Uygun Yağlama ve Periyodik Bakım: Vidalı milin düşük sürtünme ile çalışmasının sırrı, bilyelerin sürekli yuvarlanmasıdır. Bu yuvarlanma hareketinin optimum seviyede kalması için düzenli ve doğru yağlama hayati önem taşır. Uygulama koşullarına (yük, hız, sıcaklık, ortam kirliliği) uygun yağlayıcı (gres veya yağ) seçilmelidir. Yağlama programı, üreticinin tavsiyelerine ve çalışma döngüsüne göre belirlenmelidir. Yetersiz yağlama, sürtünmeyi artırır, ısı oluşumuna neden olur, bilyelerin ve yivlerin aşınmasını hızlandırır, bu da boşluk artışına ve ömrün kısalmasına yol açar. Aşırı yağlama da sorunlara yol açabilir (örn. sızdırma, kirlilik çekme).
  • Kirlilikten Koruma ve Sızdırmazlık: Vidalı mil sistemleri, toz, talaş, nem ve diğer partiküllere karşı oldukça hassastır. Bu tür kirleticiler, bilyelerin ve yivlerin yüzeylerinde aşınmaya neden olarak hassasiyet kaybına ve erken arızaya yol açabilir. Bu nedenle, sisteme uygun körükler, silecekler veya özel sızdırmazlık elemanları (contalar) kullanılması zorunludur. Özellikle talaşlı imalat ortamlarında veya kirli endüstriyel ortamlarda koruma seviyesi artırılmalıdır. Sızdırmazlık elemanlarının düzenli kontrolü ve gerektiğinde değiştirilmesi, sistemin uzun ömürlü çalışması için kritik öneme sahiptir.
  • Yükleme ve Hız Sınırlarına Uygunluk: Her vidalı mil, belirli dinamik ve statik yük kapasitelerine, ayrıca maksimum dönme hızlarına sahiptir. Bu limitlerin aşılması, milin ve somunun aşırı gerilmesine, bilyelerin deformasyonuna, yatakların zarar görmesine ve nihayetinde ani arızalara neden olabilir. Tasarım aşamasında, uygulamanın gerektirdiği maksimum eksenel, radyal ve moment yükleri doğru bir şekilde hesaplanmalı ve seçilen vidalı milin bu yükleri güvenle karşılayabileceğinden emin olunmalıdır. Benzer şekilde, milin kritik hızı göz önünde bulundurularak maksimum çalışma hızı belirlenmeli ve bu hız asla aşılmamalıdır.
  • Termal Yönetim: Yüksek hızlı veya yüksek yüklü uygulamalarda, vidalı mil sistemlerinde ısı oluşumu önemli bir sorun olabilir. Aşırı ısı, milin genleşmesine, bu da konumlandırma hatalarına ve ön yükleme kaybına neden olabilir. Ayrıca yağlayıcının özelliklerini bozarak aşınmayı hızlandırabilir. Bu tür durumlarda, milin soğutulması (örn. içi boş mil içinde soğutma sıvısı dolaşımı) veya çalışma döngüsünün optimize edilmesi gibi termal yönetim stratejileri uygulanmalıdır. Sıcaklık sensörleri ile sürekli izleme, potansiyel sorunların erken tespitine yardımcı olabilir.
Vidalı Mil Nedir?

Sık Karşılaşılan Sorunlar ve Çözümleri

Vidalı mil sistemleri yüksek güvenilirlik sunsa da, yanlış kullanım, yetersiz bakım veya uygunsuz seçim nedeniyle çeşitli sorunlarla karşılaşabilir. Bu sorunların erken teşhisi ve doğru çözümleri, sistemin ömrünü uzatır ve performansını korur.

  • Boşluk (Backlash) Artışı:
    • Sorun: Vidalı mil ile somun arasında hissedilir bir boşluk oluşması, hareket yönü değişimlerinde konumlandırma hatası ve titreşimlere yol açar. Genellikle aşınma, bilyelerin deformasyonu veya ön yükleme kaybından kaynaklanır.
    • Çözüm: İlk olarak, ön yüklemeli somunlarda ön yüklemenin ayarlanabilir olup olmadığı kontrol edilir. Ayarlanabilirse, üreticinin talimatlarına göre yeniden ön yükleme yapılır. Eğer aşınma belirginse (gözle görülür yüzey deformasyonu, pürüzler), somun veya tüm vidalı mil setinin değiştirilmesi gerekebilir. Bilyelerin aşınması da boşluk yaratabilir; bu durumda özel bilye değişimi veya somun değişimi düşünülebilir.
  • Aşırı Gürültü ve Titreşim:
    • Sorun: Vidalı mil çalışırken anormal derecede yüksek ses (gıcırtı, tıkırtı) veya titreşimler oluşması. Bu durum, genellikle yanlış hizalama, yetersiz yağlama, bilyelerin veya yivlerin hasar görmesi veya kritik hıza yakın çalışmadan kaynaklanabilir.
    • Çözüm: Sistemin montaj hizalaması (paralellik, diklik) kontrol edilir ve gerekirse ayarlanır. Yağlama durumu incelenir ve uygun yağlayıcı ile yeterli miktarda yağlama yapılır. Milin ve somunun fiziksel durumu (çatlak, çentik, pürüz) görsel olarak kontrol edilir. Eğer kritik hıza yakın çalışılıyorsa, çalışma hızı düşürülmeli veya daha rijit bir mil (daha büyük çaplı veya farklı uç destekli) seçimi düşünülmelidir.
  • Sıkışma veya Dönme Zorluğu:
    • Sorun: Milin dönme veya somunun hareket etme kabiliyetinde zorluk, artan tork ihtiyacı veya tamamen sıkışma. Kirlilik, yetersiz yağlama, mekanik hasar (eğilme, bükülme) veya aşırı ön yüklemeden kaynaklanabilir.
    • Çözüm: Öncelikle sistemi durdurup kirlilik kontrolü yapılır; mil ve somun temizlenir. Yağlama seviyesi ve türü kontrol edilir. Milin fiziksel olarak eğilip eğilmediği veya bir yere sürtünüp sürtünmediği kontrol edilir. Aşırı ön yükleme varsa, bu durum ayarlanmalıdır. Eğer milde kalıcı deformasyon veya ciddi hasar varsa, parça değişimi kaçınılmazdır.
  • Hassasiyet Kaybı ve Konumlandırma Hataları:
    • Sorun: Sistemin istenen pozisyona doğru bir şekilde ulaşamaması veya tekrarlanabilirlik sorunları yaşaması. Aşınma, termal genleşme, boşluk artışı veya kontrol sistemi hatalarından kaynaklanabilir.
    • Çözüm: Öncelikle mekanik boşluklar kontrol edilir ve giderilir. Termal etkileri minimize etmek için çalışma ortam sıcaklığı stabilize edilir veya milin soğutma sistemi gözden geçirilir. Kontrol sistemi ayarları (PID parametreleri, encoder geri beslemesi) kontrol edilir ve gerekirse kalibre edilir. Uzun süreli kullanım sonucu oluşan aşınma, milin nominal hassasiyetini etkileyebilir; bu durumda değiştirme düşünülmelidir.
  • Erken Arıza ve Kısa Ömür:
    • Sorun: Vidalı milin beklenen ömründen çok daha kısa sürede işlevini yitirmesi. Genellikle yanlış ürün seçimi (yük veya hız kapasitesinin yetersizliği), yetersiz bakım, aşırı yükleme, şok yükler veya kötü montajdan kaynaklanır.
    • Çözüm: Uygulama gereksinimleri (maksimum yük, hız, çalışma döngüsü, ömür beklentisi) yeniden değerlendirilir ve vidalı milin bu gereksinimleri karşılayıp karşılamadığı kontrol edilir. Bakım kayıtları incelenir ve yağlama, temizlik gibi rutinlerin doğru yapılıp yapılmadığı gözden geçirilir. Şok yükleri önlemek için sistem tasarımı veya çalışma prosedürleri gözden geçirilir. Montajın doğru yapıldığından emin olunur. Gerekirse daha sağlam veya uygun özelliklere sahip bir vidalı mil ile değiştirme yapılır.

Uzman Tavsiyesi

Vidalı mil, endüstriyel otomasyonun ve modern üretim teknolojilerinin vazgeçilmez bir bileşenidir. Yüksek hassasiyet, düşük sürtünme, yüksek verimlilik ve tekrarlanabilirlik gibi özellikleri sayesinde, CNC tezgahlarından robotik sistemlere, tıbbi cihazlardan yarı iletken üretim hatlarına kadar geniş bir uygulama yelpazesinde kritik görevler üstlenir. Bir vidalı milin performansı ve ömrü, sadece doğru ürün seçimiyle değil, aynı zamanda titiz bir montaj, düzenli ve uygun yağlama, kirlilikten etkin koruma ve belirlenen çalışma limitlerine uyumla doğrudan ilişkilidir.

Saha tecrübelerimiz göstermektedir ki, vidalı mil kaynaklı birçok problem, başlangıçtaki yanlış seçimlerden veya sonradan yapılan bakım hatalarından kaynaklanmaktadır. Bu nedenle, projenizin gereksinimlerini detaylı bir şekilde analiz etmek ve bu verilere göre doğru hatve, çap, hassasiyet sınıfı ve ön yükleme seviyesine sahip bir vidalı mil seçmek hayati önem taşır. Yük profili, hız gereksinimleri, çalışma döngüsü, çevresel koşullar ve istenen ömür beklentisi gibi faktörler, seçim sürecinde asla göz ardı edilmemelidir. Ayrıca, montaj esnasında milin ve somunun tam hizalanmasına azami özen gösterilmeli, üreticinin tavsiye ettiği tork değerleri ve montaj prosedürleri harfiyen uygulanmalıdır. Unutmayın, iyi bir vidalı mil, kötü bir montajla dahi performansından ödün verebilir.

Periyodik bakım rutinleri, vidalı milin uzun ömürlü ve sorunsuz çalışmasının anahtarıdır. Doğru tipte ve miktarda yağlayıcının düzenli olarak uygulanması, sızdırmazlık elemanlarının kontrolü ve temizliği, olası aşınma belirtilerinin erken tespiti için kritik öneme sahiptir. Kirlilik, vidalı milin en büyük düşmanlarından biridir; bu nedenle, çalışma ortamına uygun koruyucu ekipmanların (körükler, silecekler) kullanılması ve bunların sağlamlığının düzenli olarak kontrol edilmesi, ömrü önemli ölçüde uzatacaktır. Herhangi bir anormal ses, titreşim veya hareket zorluğu fark edildiğinde, sorunun kaynağını belirlemek ve gidermek için derhal müdahale etmek, daha büyük arızaların ve üretim kayıplarının önüne geçecektir. Vidalı mil, yatırımınızın önemli bir parçasıdır ve ona gösterdiğiniz özen, sistemlerinizin genel verimliliğini ve güvenilirliğini doğrudan etkileyecektir.
