Giriş ve Teknik Analizi

Endüstriyel otomasyonun kalbinde yer alan hassas kesim uygulamaları, günümüz üretim süreçlerinin vazgeçilmez bir parçasıdır. Özellikle lazer kesim, plazma kesim, su jeti kesim veya CNC router gibi alanlarda milimetrik, hatta mikron seviyesinde hassasiyet ve tekrarlanabilirlik kritik öneme sahiptir. Bu yüksek beklentileri karşılamada, step motorlar maliyet etkinliği, güvenilirliği ve kontrol kolaylığı sayesinde yaygın olarak tercih edilen aktüatörlerdir. Ancak, bir step motorun sadece varlığı değil, doğru şekilde yapılandırılması ve ayarlanması, nihai kesim kalitesini doğrudan etkiler. Bu teknik makale ve saha rehberi, endüstriyel otomasyon profesyonelleri için step motorlarla hassas kesim yaparken hangi ayarların kritik olduğunu, bu ayarların neden önemli olduğunu ve sahada karşılaşılabilecek zorluklarla nasıl başa çıkılacağını derinlemesine inceleyecektir. Amacımız, teorik bilgiyi pratik uygulamalarla birleştirerek, okuyucularımıza optimum performans ve verimlilik için gerekli uzmanlığı sunmaktır. Bu rehber, step motorların temel çalışma prensiplerinden başlayarak, ileri düzey kontrol parametrelerine ve çevresel faktörlere kadar geniş bir yelpazede bilgi sunarak, hassas kesim uygulamalarında karşılaşılan teknik zorluklara kapsamlı çözümler getirmeyi hedeflemektedir.

Çalışma Prensibi ve Teknik Veriler

Step motorlar, elektrik darbelerini (pulsları) hassas, ayrık mekanik hareketlere dönüştüren fırçasız DC motorlardır. Her bir elektrik darbesi, motorun belirli bir açıda (adım açısı) dönmesine neden olur. Bu adım adım hareket etme yeteneği, onları konum kontrolü gerektiren uygulamalar için ideal kılar. Hassas kesim uygulamalarında, kesici takımın veya iş parçasının konumu, bu adımların doğruluğu ile doğrudan ilişkilidir.

Adım Açısı ve Mikro Adım Çözünürlüğü

Bir step motorun en temel parametrelerinden biri adım açısıdır. Bu, motorun bir tam adımda ne kadar döndüğünü gösterir (örneğin, 1.8° veya 0.9°). Daha küçük adım açıları, daha yüksek çözünürlük anlamına gelir; yani, motor her adımda daha küçük bir açı döner ve bu da daha ince hareket kontrolü sağlar. Hassas kesim için, genellikle 0.9° gibi küçük adım açılarına sahip motorlar tercih edilir.

Ancak, asıl devrim niteliğindeki gelişme mikro adım teknolojisidir. Mikro adım, motor sürücüsünün motor sargılarına uyguladığı akımı sinüs dalgası şeklinde modüle ederek, bir tam adımı daha küçük alt adımlara bölmesidir. Örneğin, bir 1.8°’lik motoru 1/16 mikro adım modunda çalıştırmak, efektif adım açısını 0.1125°’ye (1.8°/16) düşürür. Bu, hareketin çok daha pürüzsüz olmasını, titreşimi azaltmasını ve kesim yüzeyinde oluşan dalgalanmaları minimize etmesini sağlar. Mikro adım çözünürlüğü ne kadar yüksek olursa, kesim hattı o kadar düzgün ve hatasız olur. Ancak, çok yüksek mikro adım çözünürlükleri tork kaybına yol açabilir, bu nedenle optimum dengeyi bulmak önemlidir. Genellikle 1/8 ile 1/32 mikro adım oranları hassas kesim uygulamaları için idealdir.

Tork ve Hız Ayarları

Step motorun tork değeri, motorun ne kadar güç üretebildiğini ve bir yükü hareket ettirip tutabildiğini gösterir. Kesim uygulamalarında, kesici takımın malzemeyi aşma direnci ve hareketli eksenlerin sürtünmesi nedeniyle belirli bir tork gereklidir. Yetersiz tork, motorun adım kaybetmesine (step loss) yol açarak kesim hattında hatalara neden olabilir. Tork, özellikle yüksek hızlarda düşme eğilimi gösterir. Bu nedenle, motorun hız-tork eğrisi dikkatle incelenmelidir. Yüksek hızlı kesimlerde, motorun yeterli torku sağlayabilmesi için uygun bir sürücü ve besleme gerilimi seçimi hayati önem taşır. Yüksek besleme gerilimi, motorun yüksek hızlarda daha fazla tork üretmesine yardımcı olabilir.

Kesim hızı, malzemenin türüne, kalınlığına ve istenen yüzey kalitesine göre belirlenir. Step motorların en yüksek torku genellikle düşük hızlarda elde edilir. Hız arttıkça tork azalır. Bu nedenle, kesim hızı ile tork gereksinimi arasında bir denge kurulmalıdır. Hızlanma ve yavaşlama rampaları (akselerasyon/deselerasyon) da hassas kesimde kritik rol oynar. Ani hız değişiklikleri, mekanik sistemde atalete bağlı titreşimlere ve konum hatalarına yol açabilir. Yumuşak rampalar, motorun ve mekanik sistemin gerilmesini azaltarak daha kararlı ve hassas hareket sağlar.

Motor Sürücüsü ve Besleme Gerilimi

**Step motor sürücüsü**, motorun performansını doğrudan etkileyen en önemli bileşenlerden biridir. Sürücü, kontrol sisteminden gelen pulsları motor sargılarına uygun akım ve gerilimle ileterek motorun dönmesini sağlar. Gelişmiş sürücüler, mikro adım yeteneği, akım kontrolü (chopper sürücüler), rezonans sönümleme ve hata teşhis özellikleri sunar. Akım kontrolü, motorun her bir sargısına uygulanan akımın hassas bir şekilde ayarlanmasını sağlar, bu da torku optimize eder ve motorun aşırı ısınmasını önler. Besleme gerilimi, sürücü ve motorun birlikte çalışma performansını belirler. Daha yüksek besleme gerilimi, motorun daha hızlı hızlanmasını ve yüksek hızlarda daha fazla tork üretmesini sağlar. Ancak, motorun ve sürücünün maksimum gerilim değerlerini aşmamak önemlidir.

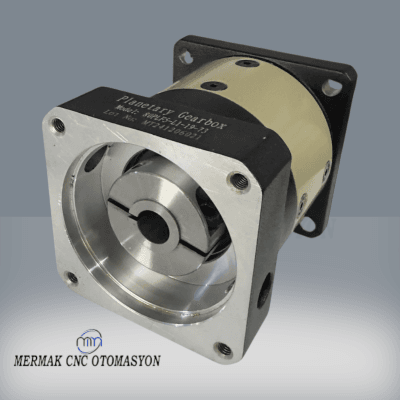

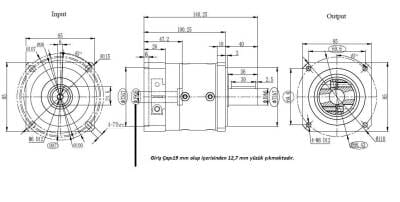

Mekanik Bağlantılar ve Atalet

Sahada Dikkat Edilmesi Gerekenler

• Mekanik Rijitlik ve Geri Boşluk (Backlash) Kontrolü: Hassas kesimde, motorun sağladığı hareketin iş parçasına eksiksiz ve kayıpsız aktarılması esastır. Bu nedenle, tüm mekanik bileşenlerin – vidalı miller, lineer raylar, yataklar, kaplinler – yüksek rijitliğe sahip olması ve minimum geri boşluk (backlash) içermesi gerekmektedir. Özellikle bilyalı vidalar, trapez vidalara göre çok daha düşük geri boşluk sunar ve yüksek hassasiyetli uygulamalar için idealdir. Kaplinlerin burulma rijitliği yüksek olmalı ve motor ile mekanik sistem arasında esnek ancak boşluksuz bir bağlantı sağlamalıdır. Periyodik olarak geri boşluk kontrolleri yapılmalı ve aşınmış parçalar derhal değiştirilmelidir.
• Titreşim ve Rezonans Kontrolü: Step motorlar belirli hızlarda rezonansa girme eğilimindedir, bu da aşırı titreşime ve adım kaybına yol açabilir. Titreşimler, kesim kalitesini doğrudan olumsuz etkileyerek yüzey pürüzlülüğünü artırır ve kesim hattında dalgalanmalara neden olur. Bu durumu önlemek için, sürücülerin anti-rezonans özelliklerinden faydalanılabilir veya motorun rezonans frekanslarından kaçınacak şekilde hız profilleri ayarlanabilir. Ayrıca, makine şasisinin ve montaj yüzeylerinin titreşimi sönümleyici malzemelerden yapılması veya uygun sönümleyicilerle desteklenmesi önemlidir. Motor ve sürücü montajında titreşim izolatörleri kullanmak da faydalı olabilir.
• Çevresel Faktörler ve Termal Yönetim: Endüstriyel ortamlar genellikle toz, nem ve sıcaklık dalgalanmalarına maruz kalır. Bu faktörler, motorun ve sürücünün performansını ve ömrünü etkileyebilir. Özellikle yüksek ortam sıcaklığı veya yetersiz soğutma, motorun aşırı ısınmasına ve tork kaybına yol açar. Bu da adım kaybı riskini artırır. Motorların ve sürücülerin uygun IP koruma sınıfına sahip olması, toz ve nemden korunmaları için önemlidir. Motorların üzerinde soğutucu kanatlar veya harici fanlar kullanarak termal yönetimi optimize etmek, uzun süreli ve kararlı çalışma için elzemdir.
• Kablo Yönetimi ve Elektromanyetik Girişim (EMI): Step motorlar yüksek frekanslı anahtarlama akımları kullandığından, elektromanyetik girişim (EMI) potansiyeline sahiptirler. Yanlış kablo yönetimi veya yeterince ekranlanmamış kablolar, kontrol sinyallerinde parazitlere yol açarak hatalı hareketlere ve hassasiyet kaybına neden olabilir. Motor ve sürücü arasındaki güç kabloları ile kontrol sinyal kabloları ayrı kanallardan geçirilmeli ve mümkünse ekranlı kablolar kullanılmalıdır. Ekranlama, topraklama noktasına doğru şekilde bağlanmalıdır. Ayrıca, güç kaynaklarının ve sürücülerin EMC standartlarına uygun olduğundan emin olunmalıdır.
• Malzeme Özellikleri ve Kesim Parametreleri: Kesilen malzemenin türü (metal, ahşap, plastik vb.), kalınlığı ve sertliği, kesim için gerekli kuvveti ve dolayısıyla motor torkunu doğrudan etkiler. Her malzeme için optimum kesim hızı, takım ilerlemesi ve kesim derinliği farklıdır. Bu parametreler, motorun adım kaybetmemesi, takımın aşırı ısınmaması ve en iyi yüzey kalitesini elde etmek için dikkatlice ayarlanmalıdır. Deneme kesimleri yaparak ve malzeme üreticisinin tavsiyelerine uyarak en uygun parametre setini bulmak, hassas kesimin anahtarıdır.
• Kapalı Döngü Kontrol (Opsiyonel): Geleneksel step motorlar açık döngü (open-loop) sistemlerdir, yani kontrolör motora puls gönderir ancak motorun gerçekten hareket edip etmediğini veya doğru konumda olup olmadığını bilmez. Çok yüksek hassasiyet ve güvenilirlik gerektiren uygulamalarda, step motorlara enkoder eklenerek kapalı döngü (closed-loop) sistemler oluşturulabilir. Bu sistemler, motorun gerçek konumunu sürekli izler ve herhangi bir adım kaybı durumunda bunu telafi edebilir. Bu sayede, tork sınırlarında veya yüksek hızlarda bile hassasiyet korunur. Hibrit step-servo sistemler olarak da bilinen bu çözümler, step motorların maliyet etkinliği ile servo motorların hassasiyetini birleştirir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Hassas kesim uygulamalarında step motorlarla çalışırken karşılaşılan bazı yaygın sorunlar ve bunların çözüm yolları aşağıdaki gibidir:

1. Adım Kaybı (Step Loss): Bu, motorun kontrolörden gelen tüm pulsları takip edememesi ve dolayısıyla hedeflenen konumdan sapması durumudur. Kesim hattında bozulmalara, hatalı boyutlara ve tekrarlanamayan sonuçlara yol açar.
Nedenleri: Aşırı yük (yetersiz tork), çok yüksek hız, hızlı hızlanma/yavaşlama rampaları, yetersiz sürücü akımı, motorun aşırı ısınması, mekanik sürtünme veya sıkışma.
Çözümleri:

• Motor akımını artırın (sürücü ve motor limitleri dahilinde).
• Kesim hızını ve hızlanma/yavaşlama rampalarını düşürün.
• Daha yüksek torklu bir motor veya daha yüksek besleme gerilimi ile çalışan bir sürücü kullanın.
• Mekanik sistemi kontrol edin; sürtünmeyi azaltın, sıkışmayı giderin, yatakları yağlayın.
• Motorun soğutmasını iyileştirin.
• Kapalı döngü step/servo sistemlere geçiş yapmayı düşünün.

2. Aşırı Titreşim ve Gürültü: Özellikle belirli hızlarda motorun aşırı titreşim yapması, kesim yüzeyinde dalgalanmalara ve gürültüye neden olur.
Nedenleri: Motorun rezonans frekansında çalışması, yetersiz mikro adım çözünürlüğü, mekanik boşluklar, dengesiz yük.
Çözümleri:

• Mikro adım çözünürlüğünü artırın (örn. 1/8’den 1/16’ya).
• Sürücünün anti-rezonans özelliklerini etkinleştirin veya rezonans frekansından kaçınacak şekilde hız profilini ayarlayın.
• Mekanik bağlantılardaki boşlukları giderin, kaplinleri kontrol edin.
• Titreşim sönümleyici montaj elemanları kullanın.
• Motorun ve sürücünün doğru şekilde hizalandığından emin olun.

3. Yetersiz Hassasiyet veya Tekrarlanabilirlik: Kesimlerin istenen toleranslar içinde olmaması veya aynı kesimin farklı zamanlarda farklı sonuçlar vermesi.
Nedenleri: Yüksek geri boşluk, termal genleşme/büzülme, sürücü çözünürlüğü yetersizliği, çevresel faktörler, motorun doğal adım açısı.
Çözümleri:

• Daha yüksek çözünürlüklü motorlar (küçük adım açısı) ve sürücüler (yüksek mikro adım) kullanın.
• Bilyalı vidalar gibi düşük geri boşluklu mekanik bileşenlere yatırım yapın.
• Makineyi sabit sıcaklıkta bir ortamda çalıştırın veya termal kompanzasyon uygulayın.
• Periyodik kalibrasyonlar yapın ve mekanik parçaların aşınma durumunu kontrol edin.
• Kapalı döngü sistemleri değerlendirin.

4. Motorun Aşırı Isınması: Motorun dokunulamayacak kadar ısınması, tork kaybına ve izolasyonun bozulmasına yol açabilir.
Nedenleri: Yüksek akım ayarı, yetersiz soğutma, sürekli yüksek yük altında çalışma, yüksek ortam sıcaklığı.
Çözümleri:

• Sürücüdeki akım ayarını motorun nominal akımına veya biraz altına düşürün.
• Motor üzerine harici bir fan takın veya daha iyi bir soğutma sistemi sağlayın.
• Motorun boşta bekleme akımını düşüren (idle current reduction) sürücü özelliklerini kullanın.
• Ortam sıcaklığını kontrol altında tutun.

5. Düzensiz veya Tutarsız Hareket: Motorun ani duraklamalar yapması, titremesi veya beklenmedik hareketler sergilemesi.
Nedenleri: Elektromanyetik girişim (EMI), kötü kablolama, sürücü arızası, kontrolörden gelen sinyal sorunları, güç kaynağı dalgalanmaları.
Çözümleri:

• Tüm kabloların ekranlı olduğundan ve doğru şekilde toprağa bağlandığından emin olun.
• Güç ve sinyal kablolarını birbirinden ayırın.
• Güç kaynağının kararlı ve yeterli akım sağlayabildiğini kontrol edin.
• Sürücüyü ve kontrolörü test edin veya gerekirse değiştirin.
• Parazit kaynaklarını (diğer elektrikli cihazlar, yüksek voltaj hatları) uzaklaştırın.

Uzman Tavsiyesi

Step motorlarla hassas kesim uygulamalarında başarı, sadece doğru motoru seçmekle sınırlı değildir; aynı zamanda bu motoru ve çevresindeki sistemi optimum şekilde yapılandırmak ve yönetmekle de yakından ilişkilidir. Bu rehberde ele alınan her bir parametre – adım açısı, mikro adım çözünürlüğü, tork, hız profilleri, sürücü ayarları ve mekanik entegrasyon – nihai kesim kalitesini, verimliliği ve sistemin ömrünü doğrudan etkiler. Endüstriyel otomasyon sahasındaki tecrübelerimiz göstermektedir ki, en yaygın sorunların çoğu, bu temel ayarların göz ardı edilmesi veya yanlış yapılandırılmasından kaynaklanmaktadır. Bu nedenle, projenin başlangıcından itibaren motor, sürücü ve mekanik sistemin bir bütün olarak ele alınması, her bileşenin diğerleriyle uyum içinde çalışacak şekilde seçilmesi ve ayarlanması kritik öneme sahiptir. Özellikle malzeme özelliklerinin kesim parametreleri üzerindeki etkisini anlamak ve buna göre adaptif stratejiler geliştirmek, sürekli yüksek kaliteli sonuçlar elde etmek için vazgeçilmezdir. Unutulmamalıdır ki, her uygulama benzersizdir ve “tek beden herkese uyar” yaklaşımı genellikle yetersiz kalır. Bu nedenle, başlangıç ayarlarından sonra detaylı testler yapmak, kesim sonuçlarını analiz etmek ve gerekirse ayarları ince ayar yapmak (fine-tuning) uzman bir yaklaşımın temelini oluşturur. Kapalı döngü step motor sistemleri gibi gelişmiş çözümler, özellikle en kritik hassasiyet ve güvenilirlik gerektiren uygulamalarda, adım kaybı riskini ortadan kaldırarak ve konum doğruluğunu artırarak önemli bir avantaj sağlayabilir. Sonuç olarak, step motorlarla hassas kesimde uzmanlaşmak, kapsamlı teknik bilgi, dikkatli mühendislik ve sürekli optimizasyon pratiğinin birleşimidir. Bu rehberdeki bilgilerin, saha profesyonellerinin karşılaştığı zorlukları aşmalarına ve endüstriyel otomasyon sistemlerini bir sonraki hassasiyet seviyesine taşımalarına yardımcı olmasını umuyoruz.
