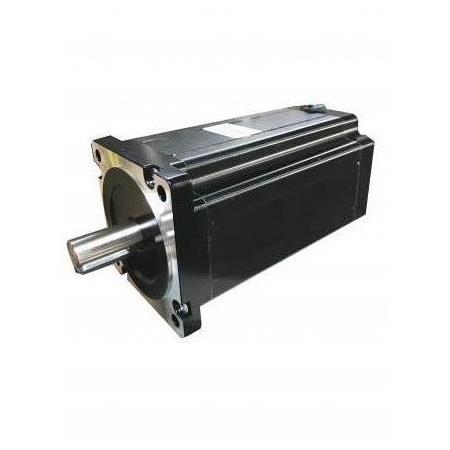

Step motorun çektiği akım (amper), motorun modeline, boyutuna, faz sayısına, sargı direncine ve çalışma koşullarına göre değişiklik gösterir. Genellikle 0.5 Amper ile 6 Amper arasında değerler görülebilir. Bu değer, motorun doğru ve verimli çalışması için kritik bir parametredir.
Step motorların çektiği akım miktarı, endüstriyel otomasyon ve hassas konumlandırma gerektiren uygulamalarda kritik bir öneme sahiptir. Bir step motorun kaç amper çektiği, motorun teknik özellik tablosunda belirtilen nominal akım değeri ile başlar. Ancak bu değer, motorun sürekli olarak çekebileceği maksimum akımı ifade eder. Gerçek çalışma koşullarında motorun çektiği akım, kullanılan sürücüye, uygulanan voltaja, mikro adım ayarlarına ve motorun yük durumuna bağlı olarak değişiklik gösterebilir. Örneğin, daha büyük ve güçlü step motorlar, doğal olarak daha fazla akım çekerken, mikro adım modunda çalışan motorlar, sargılar arasında akımı daha dengeli dağıttığı için daha pürüzsüz hareket sağlar ancak bu da akım kontrolünü gerektirir. Doğru akım yönetimi, motorun aşırı ısınmasını önler ve ömrünü uzatır. Bu nedenle, sistem tasarımında step motor ve sürücüler arasındaki uyum büyük önem taşır.
Step motorların çektiği akım, özellikle CNC router ve mini CNC makineleri gibi yüksek hassasiyet ve güç gerektiren sistemlerde performansı doğrudan etkiler. Yetersiz akım, motorun tork kaybetmesine veya adım kaçırmasına yol açarken, aşırı akım motorun sargılarına zarar verebilir. Bu dengeyi sağlamak için motor sürücüler, genellikle akım sınırlama özelliklerine sahiptir. Bu sayede motorun nominal akım değerini aşması engellenir. Ayrıca, sistemin genel elektrik tüketimini ve güç kaynakları seçimini de doğrudan etkileyen bir faktördür. Doğru akım ayarı, step motorun optimum tork ve hızda çalışmasını sağlayarak uygulamanın genel verimliliğini artırır.
Step motorun çektiği akımı belirleyen birçok faktör bulunmaktadır. Bunların başında motorun fiziksel özellikleri, yani sargı direnci ve endüktansı gelir. Düşük dirençli motorlar, genellikle daha yüksek akım çekme eğilimindedir ancak daha hızlı hızlanma ve daha yüksek tork potansiyeli sunabilir. Diğer bir önemli faktör ise motorun sürücüsüdür. Sürücünün tipi (voltaj kontrollü veya akım kontrollü), mikro adım ayarları ve anahtarlama frekansı, motor sargılarına uygulanan ortalama akımı doğrudan etkiler. Modern step motor sürücüleri, akımı hassas bir şekilde kontrol ederek motorun daha verimli ve sorunsuz çalışmasını sağlar. Ayrıca, motorun üzerinde bulunan yük miktarı da akım çekimini etkileyebilir; ağır yük altında çalışan motorlar, daha fazla tork üretmek için daha fazla akıma ihtiyaç duyabilir.
Çalışma ortamı koşulları da step motorun amper çekiminde dolaylı yoldan rol oynar. Örneğin, yüksek sıcaklıktaki bir ortamda çalışan motorun sargı direnci artabilir ve bu da performansını etkileyebilir. Bu durum, motorun aşırı ısınmasını önlemek için akım ayarlarının yeniden gözden geçirilmesini gerektirebilir. Ayrıca, servo motor ve sürücüler ile karşılaştırıldığında, step motorlar genellikle açık döngü kontrolünde çalışır ve akım kontrolü performansları için daha kritiktir. Uygulamanın gerektirdiği tork ve hız profili, motorun sürekli veya anlık olarak ne kadar akım çekeceğini belirlemede anahtar rol oynar. Bu faktörlerin doğru bir şekilde anlaşılması, sistem tasarımcılarının optimum performans ve uzun ömür için doğru motor ve sürücü kombinasyonunu seçmesine yardımcı olur.

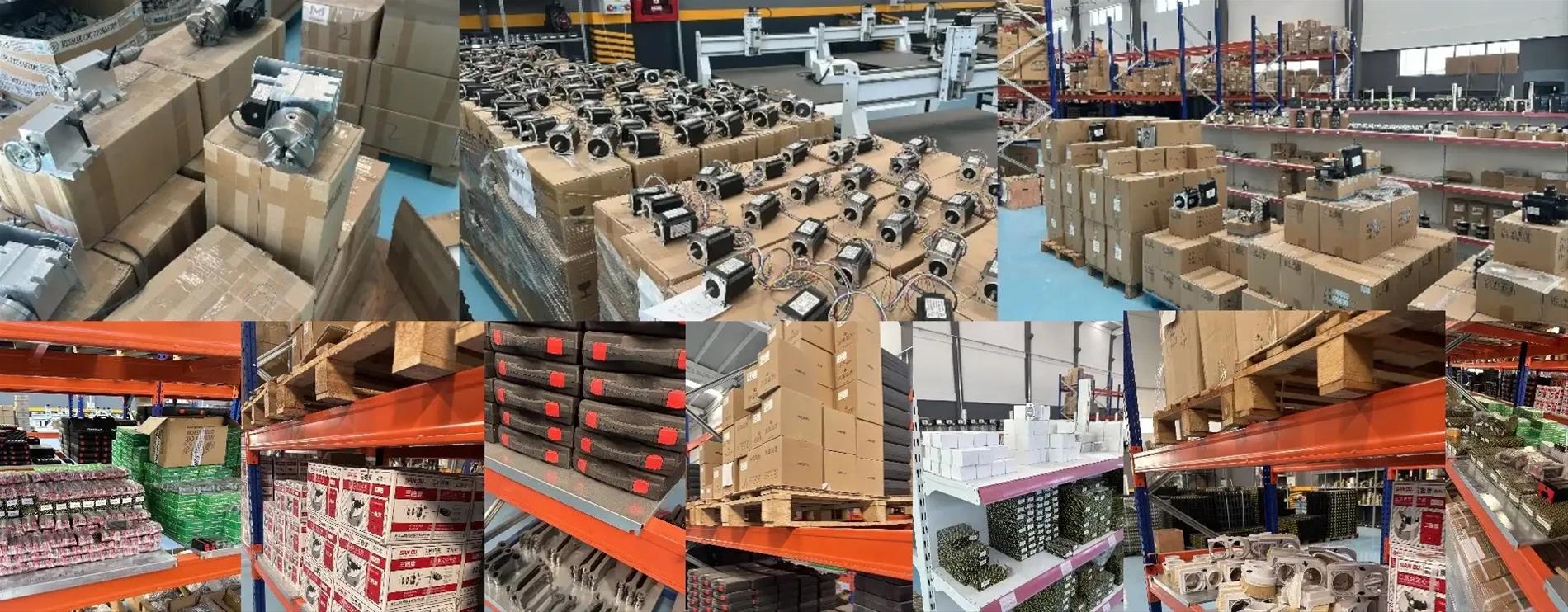

Mermak CNC olarak, step motorların ve diğer hareket kontrol bileşenlerinin performansının ne kadar kritik olduğunun bilincindeyiz. "Step Motor Kaç Amper Çeker?" gibi teknik sorularınıza sadece teorik yanıtlar vermekle kalmıyor, aynı zamanda uygulamalarınıza özel en doğru çözümleri sunuyoruz. Geniş ürün yelpazemizde yer alan yüksek kaliteli step motor ve sürücüler ile projelerinizin ihtiyaç duyduğu hassasiyet ve gücü sağlıyoruz. Ürünlerimiz, uzun ömürlü ve güvenilir performans sunarken, enerji verimliliği konusunda da beklentilerinizi karşılar.
Mermak CNC olarak sadece ürün satmakla kalmıyor, aynı zamanda kapsamlı teknik destek ve satış sonrası hizmetler sunarak müşterilerimizin her adımda yanında oluyoruz. Projenizin gereksinimlerine en uygun motor ve sürücü kombinasyonunu seçmenizde uzman ekibimizle size rehberlik ediyoruz. İster bir CNC router yapımı olsun, ister endüstriyel otomasyon çözümleri, Mermak CNC farkıyla her zaman en güncel ve en verimli teknolojilere erişebilirsiniz. Kalite, güvenilirlik ve müşteri memnuniyeti odaklı yaklaşımımızla, step motor ve diğer tüm otomasyon ihtiyaçlarınızda ilk tercihiniz olmaya devam ediyoruz.
Step motorun çektiği akımın doğru bir şekilde ayarlanması ve kontrol edilmesi, motorun verimli çalışması için hayati öneme sahiptir. Yüksek akım, motorun aşırı ısınmasına ve sargılarının zarar görmesine neden olabilirken, düşük akım motorun tork kaybetmesine ve adım kaçırmasına yol açar. Bu nedenle, motor sürücüler genellikle akım sınırlama özelliğine sahiptir. Bu özellik, motorun nominal akım değerini aşmasını engelleyerek hem motoru korur hem de optimum tork performansını garanti eder. Akım kontrolü, özellikle mikro adım modlarında, motorun daha pürüzsüz ve sessiz çalışmasını sağlar, bu da hassas konumlandırma gerektiren uygulamalarda büyük bir avantajdır.
Akım kontrolü, motorun dinamik tepkisini ve hızını da etkiler. Örneğin, yüksek hızlarda yeterli torku korumak için motor sargılarına hızlı bir şekilde akım verilmesi gerekir. Bu, sürücünün anahtarlama frekansı ve voltaj kapasitesi ile yakından ilişkilidir. Doğru bir akım ayarı, vidali mil veya lineer kızak gibi mekanik sistemlerin tahrik edilmesinde kritik bir rol oynar. CNC kontrol kartları aracılığıyla gönderilen komutlar, sürücü tarafından yorumlanarak motora uygun akım darbeleri olarak iletilir. Bu sayede, motorun her bir adımda doğru konuma gelmesi sağlanır ve sistemin genel hassasiyeti artırılır.
Step motor seçimi yaparken, motorun nominal amper değerinin yanı sıra, kullanılacak sürücü ile uyumluluğu büyük önem taşır. Motorun nominal akım değeri, genellikle maksimum torku elde etmek için gerekli olan akımı belirtir. Ancak, sürücünün bu akımı sağlayabilecek kapasitede olması ve aynı zamanda aşırı akım korumasına sahip olması gerekmektedir. Motorun sargı endüktansı, yüksek hızlarda torkun korunmasında önemli bir faktördür; düşük endüktanslı motorlar, genellikle daha yüksek akım çekme potansiyeline sahip olsalar da yüksek hızlarda daha iyi performans gösterebilirler. Bu teknik detaylar, sistemin genel verimliliği ve kararlılığı üzerinde doğrudan etkilidir.

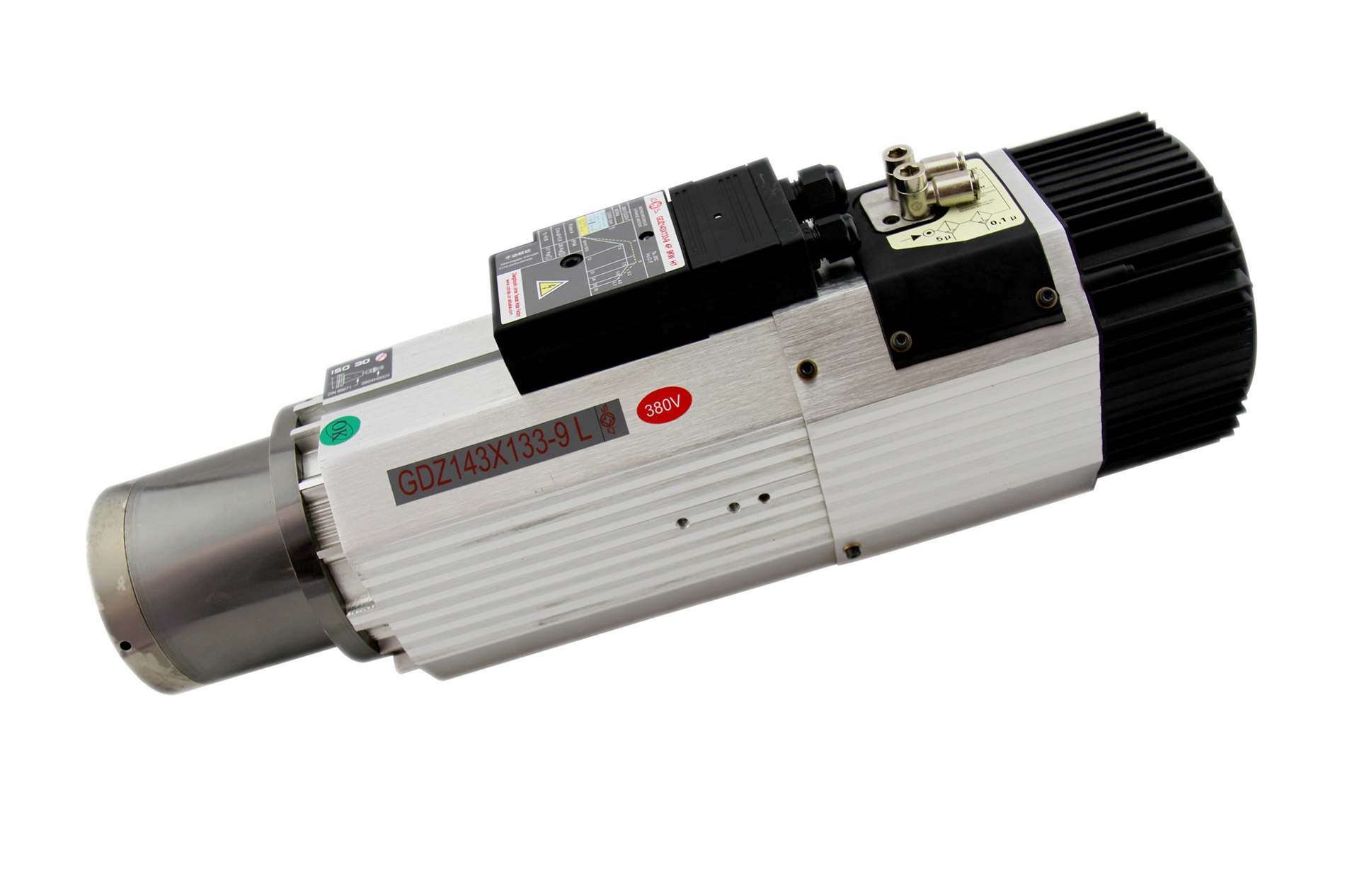

Uygulamanın gerektirdiği tork, hız ve hassasiyet, doğru step motorun ve dolayısıyla doğru amper değerlerinin seçilmesinde belirleyici faktörlerdir. Örneğin, bir spindle motor gibi sürekli yüksek hızda dönen bir sistemde farklı bir motor seçimi yapılırken, hassas konumlandırma gerektiren bir eksende daha farklı özelliklere sahip bir step motor tercih edilebilir. Motorun çektiği akım, aynı zamanda sistemin toplam güç tüketimini ve dolayısıyla işletme maliyetlerini de etkiler. Bu nedenle, sadece motorun tork kapasitesine değil, aynı zamanda akım çekim özelliklerine ve sürücü ile olan uyumuna da dikkat ederek kapsamlı bir değerlendirme yapmak, uzun vadede daha verimli ve sorunsuz bir sistem kurulumu sağlar.
Step motor ve sürücüsü arasındaki uyum, sistemin genel performansı için temel bir unsurdur ve bu uyumda akım değeri kritik bir rol oynar. Bir step motor sürücüsü, motorun sargılarına gönderilen akımı hassas bir şekilde kontrol ederek motorun adımlarını atmasını sağlar. Sürücünün çıkış akımı kapasitesi, seçilen step motorun nominal akım değerini karşılamalı ve hatta biraz üzerinde bir marj bırakmalıdır. Aksi takdirde, motor tam torkunu üretemez veya aşırı ısınma gibi sorunlar yaşanabilir. Modern sürücüler, genellikle mikro adım kontrolü, rezonans bastırma ve akım düşürme gibi özelliklerle donatılmıştır, bu da motorun daha verimli ve sessiz çalışmasına olanak tanır.
Sürücünün akım ayarları, motorun performansı üzerinde doğrudan bir etkiye sahiptir. Yanlış ayarlanmış bir akım, motorun aşırı ısınmasına, enerji kaybına veya adım kaçırmasına neden olabilir. Bu yüzden, motorun teknik özelliklerine uygun olarak sürücünün akım limitlerinin doğru bir şekilde ayarlanması şarttır. Bu ayarlar genellikle sürücü üzerindeki DIP anahtarları veya yazılım aracılığıyla yapılır. Doğru akım yönetimi, motorun ömrünü uzatır, sistemin güvenilirliğini artırır ve step motor ve sürücülerden beklenen performansı en üst düzeye çıkarır. Mermak CNC olarak, projeleriniz için en uygun step motor ve sürücü kombinasyonlarını sunarak, sistemlerinizin sorunsuz çalışmasını garanti ediyoruz.
Step motorun çektiği amper değeri, motorun modeline, bobin direncine, endüktansına, besleme gerilimine, sürücü tipine ve çalışma moduna göre büyük ölçüde değişir. Genellikle küçük step motorlar 0.5A ile 2A arasında akım çekerken, büyük endüstriyel step motorlar 5A veya daha fazla akım çekebilir. Motorun datasheet'indeki nominal faz akımı bu değeri belirlemede ana referanstır.
Step motorun akım tüketimi; motorun nominal faz akımı, besleme gerilimi, sürücü devresinin sabit akım veya sabit gerilim prensibiyle çalışması, motorun yük altında olup olmaması, mikro adımlama (microstepping) ayarı ve motorun durma (tutma torku) ya da hareket etme durumu gibi birçok faktöre bağlıdır.
Çalışma akımı (running current), motor hareket halindeyken, yani dönüş sırasında çektiği akımdır ve genellikle motorun nominal faz akımına eşittir. Tutma akımı (holding current) ise motor dururken, pozisyonunu sabitlemek ve tork üretmek için çektiği akımdır. Sürücüler genellikle tutma akımını, motor gereksiz yere ısınmasın diye çalışma akımının %50-70'i gibi daha düşük bir değere ayarlar.
Step motor sürücüleri, motor bobinlerine giden akımı düzenler. Çoğu modern sürücü, motorun nominal faz akımına göre ayarlanabilen sabit akım kontrolü kullanır. Bu ayar, sürücü üzerindeki potansiyometre veya yazılım aracılığıyla yapılır. Doğru akım ayarı, motorun maksimum torkunu elde etmesini, aşırı ısınmasını engellemeyi ve sürücünün korunmasını sağlar.
Mikro adımlama, motorun daha küçük adımlarla ve daha düzgün hareket etmesini sağlar. Akım tüketimini doğrudan artırmaz; aksine, sürücü faz akımlarını sinüsoidal olarak dağıtarak toplam RMS akımını genellikle sabit tutmaya çalışır. Ancak, mikro adımlama modunda motorun her fazına giden anlık akım değeri sürekli değişir.
Sabit akım sürücülerle kullanıldığında, yüksek besleme gerilimi motorun ortalama akım çekimini doğrudan artırmaz. Sürücü, akımı motorun nominal değerinde tutmak için daha verimli çalışır. Ancak daha yüksek gerilim, motorun yüksek hızlarda daha fazla tork üretmesini ve sürücünün daha etkin çalışmasını sağlar. Doğrudan sabit gerilimle sürülen eski tip motorlarda ise akım artışı gözlemlenebilir.
Step motorun aşırı akım çektiğini; motorun veya sürücünün anormal derecede ısınması, yanık kokusu, tork kaybı, anormal sesler veya sürücünün hata (fault) LED'inin yanması gibi belirtilerden anlayabiliriz. Aşırı akım, motor bobinlerine kalıcı hasar verebilir, yalıtımı bozabilir ve sürücünün arızalanmasına neden olabilir.
Step motoru nominal akımından daha düşük bir akımla çalıştırmak, motorun ürettiği torku önemli ölçüde azaltır. Bu durum, motorun yükü kaldıramamasına, adım kaçırmasına (pozisyon kaybı), titreşimli ve düzensiz hareket etmesine neden olabilir. Uygulamanın gerektirdiği torku sağlamak için doğru akım ayarı kritik öneme sahiptir.
Güç kaynağı, tüm bağlı step motorların ve sürücülerin toplam maksimum akım ihtiyacını karşılayabilecek kapasitede olmalıdır. Genellikle, sistemdeki tüm motorların nominal akımlarının toplamından %20-30 daha fazla bir akım kapasitesine sahip güç kaynağı seçmek, sistemin kararlı ve güvenilir çalışmasını sağlar. Yetersiz güç kaynağı, akım düşüşlerine ve motor performansında sorunlara yol açabilir.
Step motorlar genellikle NEMA standartlarına göre boyutlandırılır ve bu boyutlar akım çekimini etkiler:
Kesin akım değeri için her zaman motorun teknik özellikler (datasheet) belgesine bakılmalıdır.
Faz akımı, step motorun her bir bobin sargısından geçen akım miktarıdır. Bu değer, motorun üretebileceği torku doğrudan belirler ve motorun ısınma seviyesini etkiler. Sürücü üzerinden faz akımının motorun nominal değerine doğru ayarlanması, motorun verimli, kararlı ve güvenli bir şekilde çalışması için hayati öneme sahiptir. Yanlış ayar, tork kaybına veya aşırı ısınmaya yol açar.
Step motorun çektiği akımı ölçmek için, motorun bir faz bobininin seri hattına bir ampermetre bağlanabilir. Ancak bu, motor çalışırken zor olabilir ve sürücünün çıkış akımını doğrudan ölçmek daha pratik değildir. Genellikle sürücü üzerindeki akım ayar potansiyometresi veya yazılımsal ayarlar, motorun nominal faz akımına göre yapılır. Hesaplama için motorun nominal faz akımı (datasheet'ten) ve sürücünün akım referans değerleri kullanılır.
