Mach3 Kontrol Kartları, geniş bir uygulama yelpazesine sahiptir ve CNC ile otomasyonun gerektiği her alanda kendine yer bulur. Başlıca kullanım alanları şunlardır:
CNC Routerlar ve Freze Makineleri: Ahşap, metal, plastik gibi farklı malzemelerin hassas işlenmesinde.
Torna Tezgahları: Döner eksen kontrolü gerektiren işlerde.
Plazma ve Lazer Kesim Makineleri: Yüksek hızlı ve doğru kesim işlemlerinde.
3D Yazıcılar: Bazı özel üretim veya modifiye 3D yazıcı sistemlerinde.
Hobi ve Eğitim Amaçlı CNC Projeleri: DIY (Kendin Yap) projelerinde ve eğitim laboratuvarlarında.
Endüstriyel Otomasyon Sistemleri: Çeşitli özel üretim ve hareket kontrol uygulamalarında.
Bu kartlar, özellikle yüksek hassasiyet, tekrarlanabilirlik ve karmaşık hareket dizileri gerektiren uygulamalarda vazgeçilmezdir. Sağladıkları stabil iletişim ve gerçek zamanlı kontrol sayesinde, işleme kalitesini artırarak üretim verimliliğine doğrudan katkıda bulunurlar.
Mach3 Kontrol Kartları Fiyatları Ve Teknik Özellikleri? ¡
Mach3 Kontrol Kartlarının fiyatları, sundukları teknik özelliklere, eksen sayısına, iletişim arayüzüne (USB, Ethernet), darbe frekansına, giriş/çıkış portlarının sayısına ve markasına göre değişiklik gösterir. Genel olarak, basit 3 eksenli USB kartlar daha uygun fiyatlıyken, yüksek frekanslı, çok eksenli Ethernet tabanlı endüstriyel kartlar daha yüksek maliyetlere sahip olabilir.
Başlıca Teknik Özellikler:
Eksen Sayısı: 3, 4, 5 veya 6 eksen desteği.
İletişim Arayüzü: USB veya Ethernet (Ethernet genellikle daha stabil ve hızlıdır).
Darbe Frekansı: 100KHz, 200KHz, 400KHz, 1MHz veya daha yüksek frekanslar (motorların daha hızlı ve pürüzsüz hareket etmesini sağlar).

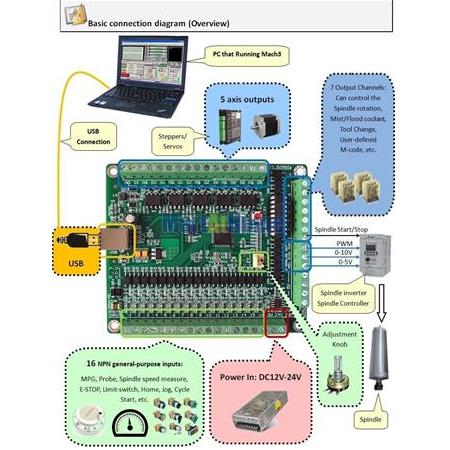

Giriş/Çıkış Portları: Limit switchler, acil durdurma (E-Stop), takım sensörü, spindle kontrol (PWM veya 0-10V analog), soğutma kontrolü vb. için dijital ve analog I/O'lar.
Opto-İzolasyon: Elektriksel gürültüye karşı koruma ve sistem stabilitesi için önemli bir özelliktir.
Güç Gereksinimi: Genellikle 12V veya 24V DC besleme.
Uyumluluk: Mach3 yazılımının farklı versiyonları ile uyumluluk.
İhtiyaçlarınıza en uygun kartı seçerken, makinenizin eksen sayısı, motorlarınızın maksimum darbe frekansı ihtiyacı ve ek kontrol fonksiyonları (spindle, soğutma vb.) gibi faktörleri göz önünde bulundurmalısınız.
Mach3 Kontrol Kartları En Çok Merak Edilenler ? ¡
Müşterilerimizin Mach3 kontrol kartları hakkında sıkça sorduğu soruları ve bu sorulara verilen detaylı yanıtları aşağıdaki Sıkça Sorulan Sorular (FAQ) bölümümüzde bulabilirsiniz. Kurulumdan kullanıma, teknik detaylardan güvenlik önlemlerine kadar pek çok konuda merak edilenleri derledik.
Mach3 Kontrol Kartları Kullanırken Nelere Dikkat Edilmelidir? ¡
Mach3 kontrol kartlarından maksimum verim almak ve güvenli bir çalışma ortamı sağlamak için bazı önemli noktalara dikkat etmek gerekir:
Doğru Bağlantı ve Topraklama: Tüm kablo bağlantılarını (özellikle Step/Dir sinyalleri) doğru ve sağlam yapın. Elektriksel gürültüyü minimize etmek için blendajlı kablolar kullanın ve sistemi uygun şekilde topraklayın.
Stabil Güç Kaynağı: Kartın ve sürücülerin ihtiyacı olan doğru voltaj ve akım değerlerini sağlayan, kaliteli ve stabilize bir güç kaynağı kullanın. Güç dalgalanmaları kartın performansını olumsuz etkileyebilir.
Mach3 Yazılım Ayarları: Kartın IP adresini veya USB bağlantısını, eksen pin atamalarını, motor tuning (adım/mm ayarı, hızlanma, maksimum hız) ve limit switch ayarlarını Mach3 yazılımı içinde doğru bir şekilde yapılandırın.
Acil Durum Durdurma (E-Stop) ve Limit Switchler: Bu güvenlik özelliklerini mutlaka bağlayın ve test edin. Acil durum durdurma butonu, beklenmedik durumlarda makineyi anında durdurarak olası kazaları önlerken, limit switchler makinenin mekanik sınırlarını korur.
Çevresel Faktörler: Kontrol kartını toz, nem, titreşim ve aşırı sıcaklıklardan koruyun. İyi havalandırılan, temiz bir ortamda kullanmaya özen gösterin.
Sürücü ve Motor Uyumu: Kontrol kartınızın darbe frekansı ve sinyal seviyeleri ile uyumlu adım motoru sürücü">adım motoru sürücüleri ve motorlar kullandığınızdan emin olun.
Bu noktalara dikkat ederek Mach3 kontrol kartınızla güvenli, verimli ve hassas işlemler gerçekleştirebilirsiniz.
Sıkça Sorulan Sorular
Mach3 kontrol kartı ne işe yarar, neden kullanmalıyım?
Mach3 kontrol kartları, CNC makinenizin beynidir. Mach3 yazılımından gelen G kodlarını yorumlayarak adım motorlarına hassas darbeler gönderir ve makinenin hareketini yönetir. Geleneksel LPT port çözümlerine göre daha stabil, hızlı ve güvenilir iletişim sağlayarak işleme kalitesini ve verimliliği artırır, böylece daha karmaşık ve hassas projeleri gerçeğe dönüştürmenizi sağlar.
Mach3 kontrol kartı seçerken nelere dikkat etmeliyim?
Kart seçimi yaparken makinenizin eksen sayısı (3, 4, 5 veya 6), motorlarınızın gerektirdiği maksimum darbe frekansı (örneğin 100kHz, 200kHz, 1MHz), bağlantı arayüzü (USB veya Ethernet), giriş/çıkış portu sayısı (limit switch, acil stop, spindle, soğutma) ve elektriksel gürültüye karşı koruma sağlayan opto-izolasyon özelliği gibi teknik detaylara dikkat etmelisiniz. Gelecekteki ihtiyaçlarınızı da göz önünde bulundurmak faydalı olacaktır.
USB ve Ethernet bağlantılı kartlar arasında ne fark var? Hangisini tercih etmeliyim?
Ethernet bağlantılı kartlar genellikle daha yüksek darbe frekansları sunar, elektriksel gürültüye karşı daha dirençlidir ve daha uzun mesafelerde stabil iletişim sağlar. Bu da daha pürüzsüz hareket ve daha az hata demektir. USB kartlar ise daha pratik kuruluma sahiptir ve genellikle daha uygun maliyetlidir. Endüstriyel uygulamalar ve yüksek performans için Ethernet tercih edilirken, hobi ve daha küçük makineler için USB yeterli olabilir.
Mach3 kontrol kartını mevcut CNC makineme entegre edebilir miyim?
Evet, çoğu Mach3 kontrol kartı, standart Step/Dir (adım/yön) sinyalleri ile çalışan tüm adım motoru sürücü">adım motoru sürücüleri ile uyumludur. Mevcut sürücülerinizin bağlantı şemalarını ve kartın teknik özelliklerini inceleyerek kolayca entegrasyon yapabilirsiniz. Gerekirse ek bir adaptör kartı veya kablolama gerekebilir.
Kartın kurulumu ve yazılım ayarları zor mu?
Kurulum, kartın modeline göre değişmekle birlikte genellikle belirli bir bağlantı şemasını takip etmeyi gerektirir. Mach3 yazılımı içinde, kartın IP adresini veya USB bağlantısını tanımladıktan sonra eksen ayarlarını, pin atamalarını, motor tuning (adım/mm, hız, ivme) işlemlerini yapmanız gerekir. Teknik bilgi gerektirse de, detaylı kullanım kılavuzları ve online kaynaklar ile adım adım ilerleyerek kurulumu tamamlayabilirsiniz.
Kaç eksenli bir kontrol kartı almalıyım?
Bu, CNC makinenizin hareket kabiliyetine bağlıdır. Genellikle 3 eksen (X, Y, Z) temel işleme için yeterlidir. Eğer döner eksen (A, B veya C) gibi ek hareketlere veya daha karmaşık işleme operasyonlarına ihtiyacınız varsa, 4, 5 veya 6 eksenli kartları tercih etmelisiniz. İhtiyaçlarınızı doğru belirlemek, gereksiz maliyetten kaçınmanızı sağlar.
Kontrol kartı ile beraber hangi ek ekipmanları almam gerekiyor?
Kontrol kartının yanı sıra, adım motorları, motor sürücüleri (kartın sinyalleriyle uyumlu), uygun bir güç kaynağı, limit switch'ler, acil stop butonu, spindle kontrol için röle veya VFD (Değişken Frekans Sürücüsü) ve tüm bu bileşenleri birbirine bağlayacak kaliteli kablolar gibi Mach3 ekipmanlarına ihtiyacınız olacaktır.
Kartın ömrünü uzatmak için nelere dikkat etmeliyim?
Kartı tozdan, nemden ve aşırı sıcaklıklardan koruyun. Doğru voltaj ve akım değerlerine sahip, stabilize bir güç kaynağı kullanın ve topraklama bağlantılarını doğru yapın. Elektriksel gürültüyü azaltmak için blendajlı (ekranlı) kablolar tercih etmek ve kartı iyi havalandırılmış bir ortamda tutmak ömrünü uzatacaktır.
Mach3 kontrol kartı ile hangi yazılımları kullanabilirim?
Bu kartlar adından da anlaşılacağı gibi öncelikli olarak Mach3 CNC kontrol yazılımı ile kullanılmak üzere tasarlanmıştır. Bazı ileri düzey kartlar Mach4 gibi diğer kontrol yazılımlarıyla da uyumlu olabilir, ancak bu durum ürünün teknik özelliklerinde açıkça belirtilmelidir. Genellikle Mach3 ekosistemi içinde optimum performans sunarlar.
Acil durum durdurma (E-Stop) bağlantısı nasıl yapılır, önemli mi?
Acil durum durdurma bağlantısı hayati önem taşır ve genellikle kart üzerindeki özel bir girişe (genellikle normalde kapalı – NC kontak) bağlanır. Bu buton, herhangi bir tehlike anında tüm makine hareketini anında durdurarak operatör ve makine güvenliğini sağlar. Kesinlikle ihmal edilmemesi gereken bir güvenlik özelliğidir.
Limit switch'ler neden gereklidir ve nasıl bağlanır?
Limit switch'ler, makinenizin her eksendeki hareket sınırlarını belirler ve mekanik hasarı önler. Kart üzerindeki dijital girişlere bağlanır ve Mach3 yazılımında tanımlanır. Makine bir sınıra ulaştığında veya yanlışlıkla ötesine geçmeye çalıştığında hareketi durdurarak makinenizin ve iş parçanızın zarar görmesini engeller.
Spindle (iş mili) kontrolünü Mach3 kartı üzerinden yapabilir miyim?
Evet, çoğu Mach3 kontrol kartı, spindle hızını (PWM veya 0-10V analog çıkış ile) ve açma/kapama durumunu kontrol etmek için çıkışlara sahiptir. Bu çıkışlar genellikle bir VFD'ye (Değişken Frekans Sürücüsü) bağlanarak spindle'ın devir hızını ayarlamanıza veya bir röle aracılığıyla spindle motorunu doğrudan kontrol etmenize olanak tanır.
Yüksek frekanslı darbe çıkışı ne anlama gelir ve neden önemlidir?
Yüksek frekanslı darbe çıkışı (örneğin 1MHz), adım motorlarının daha hızlı ve akıcı hareket etmesini sağlar. Özellikle yüksek hızlı işleme veya mikro adım modlarında daha hassas kontrol için önemlidir. Daha yüksek frekans, motorun daha ince adımlarla hareket etmesini sağlayarak daha pürüzsüz yüzeyler ve daha yüksek işleme kalitesi elde edilmesine yardımcı olur.
Opto-izolasyon özelliği nedir ve faydaları nelerdir?
Opto-izolasyon, kontrol kartının hassas elektronik devresi ile harici sürücüler ve motorlar arasındaki elektriksel bağlantıyı optik bir bariyerle ayırır. Bu, motorlardan veya sürücülerden kaynaklanabilecek elektriksel gürültünün kontrol kartına ulaşmasını engelleyerek sistemin daha stabil ve hatasız çalışmasını sağlar. Özellikle gürültülü endüstriyel ortamlarda kritik bir özelliktir.
Mach3 kontrol kartımdan tam verim almak için hangi motor sürücülerini kullanmalıyım?
Kontrol kartınızın darbe frekansı ve akım kapasitesi ile uyumlu, kaliteli ve güvenilir adım motoru sürücüleri kullanmalısınız. Mikro adım (micro-stepping) özelliği olan sürücüler, daha pürüzsüz hareket ve daha yüksek hassasiyet sağlayabilir. Sürücülerin kartın Step/Dir sinyalleri ile uyumlu olması ve yeterli akım sağlayabilmesi kritik öneme sahiptir.
Kartın arızalandığını nasıl anlarım ve ne yapmalıyım?
Kartın arızalandığını, makinenin düzensiz hareket etmesi, hiç hareket etmemesi, bağlantı sorunları veya kart üzerindeki gösterge ışıklarının anormal davranması gibi belirtilerle anlayabilirsiniz. İlk olarak tüm kablo bağlantılarını, güç kaynağını ve Mach3 yazılım ayarlarını kontrol edin. Sorun devam ederse, teknik destek ile iletişime geçmek veya bir uzmana danışmak en doğrusudur. Kendi başınıza müdahale etmek yerine profesyonel yardım almak daha güvenli olabilir.
Mach3 kontrol kartları için garanti ve teknik destek durumu nedir?
Ürünlerimiz genellikle belirli bir garanti süresi ile birlikte gelir ve kurulum, ayarlar veya olası arıza durumlarında size yardımcı olabilecek teknik destek ekibimiz mevcuttur. Satın almadan önce garanti koşullarını ve teknik destek seçeneklerini kontrol etmeniz, olası sorunlarda hızlı ve etkili çözüm almanızı sağlar.
Mach3 kontrol kartı ile servo motorları kontrol edebilir miyim?
Mach3 kontrol kartları genellikle adım motoru sürücüleri (Step/Dir) için tasarlanmıştır. Ancak, bazı servo sürücüleri de Step/Dir modunda çalışabilir. Eğer servo motor kullanmayı düşünüyorsanız, servo sürücünüzün Mach3 kontrol kartının sinyal çıkışları ile uyumlu olduğundan emin olmanız gerekir. Bu durumda, servo sürücü kartınızın darbe frekansı ve sinyal seviyelerini desteklemelidir.
