Step motor hızını artırmak, otomasyon ve CNC uygulamalarında verimliliği doğrudan etkileyen kritik bir faktördür. Bu yazımızda, step motorunuzun performansını en üst düzeye çıkararak hızını artırmanın kanıtlanmış 5 teknik yolunu detaylı olarak inceleyeceğiz. Doğru donanım seçimi ve yazılım ayarlarıyla projelerinizde fark yaratın.
Endüstriyel otomasyon, robotik ve özellikle CNC router ve mini CNC makinelerinde hassas konumlandırma ve kontrol sağlayan step motorlar, birçok uygulamanın temelini oluşturur. Ancak bazen projelerin gerektirdiği yüksek hızlara ulaşmak, standart ayarlarla mümkün olmayabilir. Step motorların hızını artırmak, sadece motorun kendisiyle değil, aynı zamanda sürücü, güç kaynağı ve mekanik sistemle de doğrudan ilişkilidir. Bu detaylı kılavuzda, step motorunuzun mevcut potansiyelini en verimli şekilde kullanarak daha yüksek hızlara nasıl ulaşabileceğinizi, teknik detayları ve pratik ipuçlarını Mermak CNC uzmanlığıyla ele alacağız. Amacımız, hem teorik bilgiyi sunmak hem de uygulamada karşılaşabileceğiniz zorluklara çözüm üretmektir.

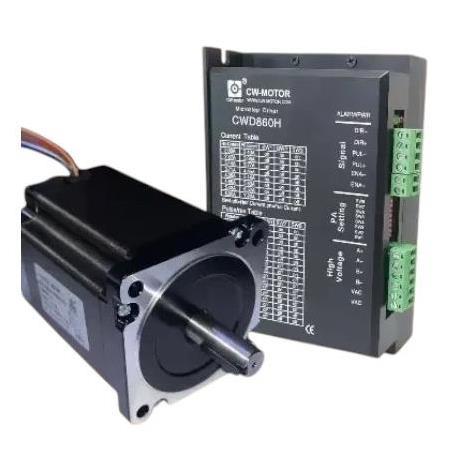

Step motor hızını artırmanın ilk ve en temel adımı, doğru step motor ve sürücüler seçmektir. Yüksek hızlı uygulamalar için tasarlanmış step motorlar, genellikle daha düşük endüktansa sahiptir ve bu sayede yüksek frekanslarda bile torklarını koruyabilirler. Aynı şekilde, motorun potansiyelini tam olarak ortaya çıkaracak, yüksek akım ve voltaj kapasitesine sahip, gelişmiş mikro adım özellikli sürücüler kullanmak hayati önem taşır. Sürücünün akım kontrol yeteneği, motorun bobinlerine daha hızlı akım verilmesini ve dolayısıyla daha hızlı tepki vermesini sağlar.
Ayrıca, sürücünün rezonans sönümleme ve titreşim azaltma özellikleri, yüksek hızlarda stabiliteyi artırarak motorun güvenli bir şekilde daha hızlı çalışmasına olanak tanır. Bazı gelişmiş sürücüler, motorun yük durumuna göre akımı dinamik olarak ayarlayarak hem verimliliği artırır hem de motorun daha serin çalışmasını sağlayarak ömrünü uzatır. Eğer uygulamanız çok yüksek hız ve tork gerektiriyorsa, servo motor ve sürücüler çözümlerini de değerlendirmek gerekebilir, zira servo sistemler dinamik performansta step motorlara göre avantaj sağlayabilir.
Mermak CNC olarak, step motor hızını artırma konusundaki ihtiyaçlarınızı en iyi şekilde anlıyor ve çözümler sunuyoruz. Geniş ürün yelpazemizde yer alan yüksek performanslı step motor ve sürücüler ile projelerinizde maksimum verimlilik ve hız elde etmenizi sağlıyoruz. Uzman mühendis kadromuz, uygulamanız için en uygun motor ve sürücü kombinasyonunu belirlemenizde size teknik destek sunar. Ayrıca, sisteminizin genel performansını artıracak güç kaynakları, CNC kontrol kartları ve diğer otomasyon bileşenlerinde de güvenilir ve kaliteli ürünler sunmaktayız. Mermak CNC'yi tercih ederek, sadece ürün değil, aynı zamanda kapsamlı bir çözüm ortağı ve satış sonrası destek garantisi elde edersiniz.
Step motorun yüksek hızlarda torkunu koruyabilmesi için bobinlere yeterli akımın hızlı bir şekilde iletilmesi gerekir. Bobinlerin endüktif yapısı nedeniyle, akımın yükselmesi zaman alır. Bu süreyi kısaltmanın en etkili yollarından biri, sürücüye sağlanan besleme gerilimini artırmaktır. Daha yüksek bir voltaj, akımın bobinlerde daha hızlı yükselmesini sağlayarak motorun daha yüksek hızlarda daha fazla tork üretmesine olanak tanır. Ancak, motorun ve sürücünün maksimum voltaj değerlerini aşmamaya dikkat etmek önemlidir.
Akım ayarı da hız üzerinde doğrudan etkilidir. Sürücü üzerindeki akım ayarları, motorun nominal akımına uygun şekilde yapılmalıdır. Gerekenden düşük akım motorun torkunu düşürürken, çok yüksek akım motorun aşırı ısınmasına ve zarar görmesine neden olabilir. Doğru akım ayarı ile motorun termal sınırları içinde kalarak maksimum tork ve hız performansı elde edilebilir. Bu noktada, kaliteli güç kaynakları kullanmak, sistemin kararlı ve verimli çalışması için kritik öneme sahiptir.
Mikro adım (microstepping) ayarları, step motorun bir tam adımı daha küçük parçalara bölerek daha pürüzsüz hareket ve daha yüksek çözünürlük sağlamasına olanak tanır. Ancak, yüksek mikro adım oranları, sürücünün daha fazla darbe üretmesini gerektirdiğinden, teorik olarak maksimum hızı düşürebilir. Uygulamanızın gerektirdiği hassasiyet ile hız arasında bir denge kurmak önemlidir. Genellikle, çok yüksek hız gerektiren uygulamalarda daha düşük mikro adım oranları (örneğin 1/4 veya 1/8) tercih edilebilirken, hassas konumlandırma gerektiren uygulamalarda daha yüksek mikro adım oranları kullanılır.
Hız profili optimizasyonu, motorun hızlanma ve yavaşlama rampalarını doğru bir şekilde ayarlamak anlamına gelir. Ani hızlanmalar veya yavaşlamalar, motorun adım kaybetmesine neden olabilir. CNC kontrol kartları veya diğer otomasyon sistemleri üzerinden yapılabilecek bu ayarlar, motorun maksimum hızına kontrollü bir şekilde ulaşmasını ve bu hızı güvenli bir şekilde sürdürmesini sağlar. Yumuşak hızlanma ve yavaşlama rampaları, motor üzerindeki stresi azaltır ve adım kaybını önlerken, aynı zamanda sistemin genel dinamik performansını artırır.
Step motorun hızı sadece elektriksel faktörlere bağlı değildir; aynı zamanda bağlı olduğu mekanik sistemin özelliklerinden de büyük ölçüde etkilenir. Sistemin toplam ataleti ve sürtünmesi ne kadar az olursa, motor o kadar kolay hızlanıp yavaşlayabilir ve daha yüksek hızlara ulaşabilir. Bu nedenle, hareketli parçaların ağırlığını azaltmak, yüksek kaliteli ve düşük sürtünmeli mekanik bileşenler kullanmak önemlidir. Örneğin, vidali mil sistemlerinde düşük sürtünmeli bilyalı vidalı miller tercih etmek, lineer ray ve arabalar seçiminde hassas ve pürüzsüz hareket sağlayan modeller kullanmak hız artışına katkıda bulunur.
Ayrıca, yataklama sistemlerinin ve bağlantı elemanlarının sağlamlığı ve doğru hizalanması da önemlidir. Gevşek veya yanlış hizalanmış bileşenler, titreşimlere ve ek sürtünmeye neden olarak motorun performansını olumsuz etkiler. Uygulamanızda planet redüktör kullanılıyorsa, doğru dişli oranının seçimi de motorun optimum hızda ve torkta çalışmasını sağlar. Makine çerçevesinde sigma profil gibi hafif ama rijit malzemeler kullanmak, genel sistem ağırlığını azaltarak motorun daha verimli çalışmasına olanak tanır.
Yüksek hızlarda ve artırılmış akım değerlerinde çalışan step motorlar, daha fazla ısı üretme eğilimindedir. Aşırı ısınma, motorun performansını düşürür, ömrünü kısaltır ve hatta kalıcı hasarlara yol açabilir. Bu nedenle, etkili bir termal yönetim ve soğutma sistemi, motorun yüksek hızlarda stabil çalışabilmesi için vazgeçilmezdir. Motorun ve sürücünün çalışma sıcaklıklarını optimum seviyelerde tutmak, motorun bobin direncini düşürerek daha fazla akımın geçmesine ve dolayısıyla daha yüksek tork ve hıza ulaşmasına yardımcı olur.
Pasif soğutma (geniş yüzeyli soğutucular) veya aktif soğutma (fanlar) yöntemleri kullanılabilir. Özellikle yüksek performans gerektiren uygulamalarda, motorun üzerine doğrudan monte edilen fanlar veya soğutma blokları, motorun termal sınırları içinde kalmasını sağlayarak sürekli yüksek hızlı çalışmayı mümkün kılar. Sürücülerin de yeterli hava akışı olan bir alana monte edilmesi ve gerektiğinde ek soğutma çözümleriyle desteklenmesi, tüm sistemin kararlı ve hızlı çalışmasına katkıda bulunur.
Step motorlar yüksek hızlarda hareket ederken geri elektromotor kuvvet (Back EMF) üretirler. Bu kuvvet, motor sargılarındaki akımı azaltarak torku düşürür. Daha yüksek bir besleme gerilimi, Back EMF'yi aşarak sargılardaki akımın daha hızlı yükselmesini ve yüksek hızlarda bile yeterli torkun korunmasını sağlar. Bu, motorun daha yüksek adım frekanslarına ulaşmasına olanak tanır ve böylece maksimum hızı artırır.
Mikroadımlama, motorun her tam adımını daha küçük alt adımlara bölerek daha pürüzsüz hareket ve daha yüksek çözünürlük sağlar. Ancak, çok yüksek mikroadımlama oranları, her bir mikroadımın tamamlanması için gereken süreyi artırarak motorun maksimum adım frekansını ve dolayısıyla maksimum hızını düşürebilir. Hız odaklı uygulamalarda, titreşimi azaltmak için düşük mikroadımlama oranları (örn. 2x, 4x) tercih edilebilirken, hassasiyet için daha yüksek oranlar kullanılır.
Yüksek performanslı bir step motor sürücüsü, motor sargılarına daha hızlı ve doğru akım sağlayabilir. Özellikle yüksek gerilim ve akım kapasitesine sahip sürücüler, Back EMF'nin üstesinden gelerek motorun daha yüksek hızlara ulaşmasına yardımcı olur. Ayrıca, sürücünün akım kontrol yeteneği, rezonans sönümleme özellikleri ve gelişmiş algoritmaları, motorun pürüzsüz ve verimli bir şekilde çalışmasını sağlayarak hız limitlerini yukarı çeker.
Evet, kesinlikle. Step motorun hızlanma ve yavaşlama yeteneği doğrudan bağlı olduğu mekanik yüke ve sistemin toplam ataletine bağlıdır. Ağır yükler veya yüksek atalet, motorun hızlanması için daha fazla tork gerektirir ve bu da maksimum hıza ulaşma süresini uzatır veya ulaşılabilecek maksimum hızı düşürür. Yükü azaltmak ve ataleti optimize etmek, motorun daha hızlı hareket etmesini ve daha yüksek hızlara ulaşmasını sağlar.
Ani hızlanma ve yavaşlama, motorun adım kaybetmesine veya aşırı ısınmasına neden olabilir. Doğru ayarlanmış bir "rampa" veya "S-eğrisi" hızlanma/yavaşlama profili, motorun başlangıçta düşük hızda başlayıp kademeli olarak maksimum hıza ulaşmasını, ardından yavaşlayarak durmasını sağlar. Bu, motorun her adımda yeterli torku sürdürmesine olanak tanır ve böylece daha yüksek maksimum hızlara güvenli bir şekilde ulaşılabilir.
Motor sargılarının endüktansı, akımın sargılarda ne kadar hızlı değişebileceğini belirler. Yüksek endüktans, akımın daha yavaş yükselmesine neden olur, bu da özellikle yüksek adım frekanslarında motorun yeterli tork üretememesine ve adım kaybetmesine yol açar. Hız odaklı uygulamalar için genellikle daha düşük endüktanslı motorlar tercih edilir, çünkü bunlar akımın daha hızlı tepki vermesini ve yüksek hızlarda daha iyi performans göstermesini sağlar.
Geleneksel açık döngü (open-loop) step motorlar adım kaybedebilirken, geri beslemeli sistemler (encoder veya resolver ile) motorun gerçek konumunu sürekli izler. Bu sayede, sistem adım kaybını anında algılayıp düzeltebilir veya motoru mümkün olan en yüksek hızda çalıştırabilirken tork sınırlarını zorlayabilir. Bu, daha yüksek hızlarda daha güvenilir ve verimli çalışma sağlayarak performans ve hızı artırır.
Rezonans, motorun belirli hızlarda aşırı titreşim yapmasına ve torkunu kaybetmesine neden olan bir olgudur. Bu hızlar genellikle sistemin doğal frekanslarıyla çakışır. Rezonansı yönetmek için mikroadımlama, elektronik sönümleme (sürücü özelliği), mekanik sönümleyiciler veya rezonans bölgelerinden hızlıca geçiş yapacak hızlanma profilleri kullanılabilir. Rezonansın engellenmesi, motorun daha geniş bir hız aralığında stabil çalışmasını ve dolayısıyla daha yüksek hızlara çıkmasını sağlar.
Yüksek hız için motor seçerken düşük endüktans, yüksek anma akımı ve uygun tork-hız eğrisi olan motorlar tercih edilmelidir. Ayrıca, motorun termal kapasitesi de önemlidir, çünkü yüksek hızlarda sürekli çalışma motorun ısınmasına neden olabilir. Genellikle, daha küçük boyutlu ve daha az kutup çiftine sahip motorlar, yüksek hızlarda daha iyi performans gösterme potansiyeline sahiptir.
Motor akımını artırmak, motorun ürettiği torku artırır. Yüksek tork, motorun daha hızlı hızlanmasını ve yüksek hızlarda Back EMF'ye karşı koyarak daha fazla tork üretmesini sağlar. Ancak, akımın motorun anma akımının üzerine çıkarılması aşırı ısınmaya ve motorun kalıcı hasar görmesine neden olabilir. Bu nedenle, sürücü ayarlarında motorun anma akımını aşmamaya ve uygun soğutmayı sağlamaya özen gösterilmelidir.
Chopper frekansı, sürücünün motor sargılarındaki akımı düzenlemek için kullandığı anahtarlama frekansıdır. Yüksek chopper frekansları, akımın daha hızlı tepki vermesini sağlayarak özellikle yüksek hızlarda akım dalgalanmalarını azaltır ve daha pürüzsüz tork üretimine yardımcı olur. Bu, motorun daha yüksek adım frekanslarında daha verimli çalışmasına ve daha yüksek hızlara ulaşmasına katkıda bulunabilir.
Yüksek hızlarda sürekli çalışma ve yüksek akım kullanımı motorun ısınmasına neden olur. Aşırı ısınma, motor sargılarının direncini artırarak akımın düşmesine ve tork kaybına yol açar, bu da hız performansını olumsuz etkiler. Çözümler arasında motorun anma akımını aşmamak, uygun soğutma (ısı alıcılar, fanlar), daha verimli bir motor seçimi veya çalışma döngüsünü optimize etmek yer alır.
Evet, adım açısı dolaylı olarak etkilidir. Daha küçük adım açısına sahip motorlar (örn. 0.9° yerine 1.8°), aynı devirde daha fazla adım gerektirir. Bu, daha yüksek adım frekansları anlamına gelir. Eğer sürücü ve kontrolcü bu yüksek frekansları yönetebiliyorsa, daha küçük adım açısı teorik olarak daha yüksek maksimum açısal hızlara ulaşmayı zorlaştırabilir, ancak daha pürüzsüz hareket sağlar. Hız için genel olarak, motorun elektriksel ve manyetik tasarımı daha kritik rol oynar.
