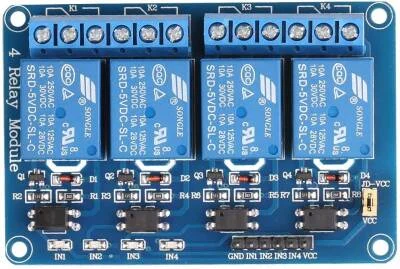

Röle Bobininde Diyot Kullanmak Her Zaman Doğru mudur? Nedir?

Endüstriyel otomasyon sistemlerinde, röleler ve kontaktörler gibi endüktif yükler, elektrik devrelerinde sıkça kullanılan temel anahtarlama elemanlarıdır. Bu elemanların bobinleri, enerji depolayan indüktörler olarak işlev görür. Bir röle bobinine akım verildiğinde, bobin çevresinde bir manyetik alan oluşur ve röle çeker. Ancak, bobine giden akım aniden kesildiğinde, bobin içinde depolanan manyetik enerji aniden serbest kalır. Bu durum, bobin uçlarında, besleme geriliminin kat kat üzerinde, ters yönde bir gerilim pikinin (endüktif geri tepme gerilimi veya flyback voltage) oluşmasına neden olur. Bu yüksek gerilim piki, röleyi kontrol eden transistör, MOSFET, mikrodenetleyici pini veya PLC dijital çıkış modülü gibi anahtarlama elemanlarına ciddi hasar verebilir, hatta onları kalıcı olarak arızalandırabilir. İşte bu zararlı gerilim pikini sönümlemek ve anahtarlama elemanlarını korumak amacıyla röle bobinlerine paralel olarak bir diyot bağlanır. Bu diyota genellikle serbest tekerlek diyotu, geri besleme diyotu veya flyback diyot adı verilir.

Çalışma Prensibi ve Teknik Veriler

Röle bobininde diyot kullanımı, özellikle DC uygulamalar için kritik bir koruma mekanizması sunar. Çalışma prensibi ve teknik detayları, uygulamanın türüne göre farklılık gösterir.

DC Uygulamalar ve Çalışma Prensibi

DC beslemeli röle bobinlerinde bir diyot kullanıldığında, diyot bobine ters polarize olacak şekilde (katot pozitif besleme tarafına, anot negatif besleme tarafına) paralel olarak bağlanır. Normal çalışma sırasında, yani röle bobinine akım verildiğinde, diyot ters polarize olduğu için akım geçirmez ve devrenin çalışmasını etkilemez. Röle bobinine giden akım kesildiğinde ise (anahtarlama elemanı açıldığında), bobin içinde depolanan enerji nedeniyle oluşan yüksek endüktif geri tepme gerilimi, diyotun ileri yönde iletime geçmesini sağlar. Bu durumda, diyot, bobin akımı için kapalı bir döngü oluşturarak, enerjinin güvenli bir şekilde bobin içinde sönümlenmesini sağlar. Akım, bobin üzerinden diyot aracılığıyla kendi içinde dolaşır ve gerilim piki, diyotun ileri gerilim düşümü seviyesine (genellikle 0.7V – 1V) kadar bastırılır. Bu sayede, anahtarlama elemanı üzerinde oluşabilecek yüksek voltaj stresinin önüne geçilir. Bu basit ancak etkili yöntem, anahtarlama elemanlarının ömrünü uzatır ve sistemin güvenilirliğini artırır.

Diyotun bu görevi yerine getirmesi, bir miktar yan etki de yaratır: rölenin bırakma süresi (de-energize olma süresi) bir miktar uzayabilir. Bunun nedeni, bobin akımının diyot üzerinden yavaşça deşarj olmasıdır. Çoğu endüstriyel otomasyon uygulamasında bu gecikme ihmal edilebilir düzeydedir (milisaniyeler mertebesinde) ve sağladığı korumanın faydaları yanında önemsiz kalır. Ancak, çok hızlı anahtarlama gerektiren özel uygulamalarda bu gecikme göz önünde bulundurulmalı ve gerekirse Zener diyotlu veya RC snubber’lı daha karmaşık sönümleme devreleri değerlendirilmelidir.

AC Uygulamalar ve Çalışma Prensibi

AC (Alternatif Akım) beslemeli röle bobinlerinde ise diyot kullanımı genellikle uygun değildir ve çoğu zaman sorunlara yol açar. AC akım, periyodik olarak yön değiştirdiği için, bir diyot bu akımın yalnızca tek bir yönünü iletecektir (doğrultma etkisi). Bu durumda, röle bobini AC yerine yarı dalga DC gerilimiyle beslenmiş gibi olur. Bobin, AC’nin her iki alternansında da enerji depolamak ve serbest bırakmak yerine, sürekli bir DC bileşenine maruz kalır. Bu durum, bobinin normal çalışmasını bozar, aşırı ısınmasına, mekanik titreşim yapmasına (uğultu) ve zamanla arızalanmasına neden olabilir. Dolayısıyla, AC röle bobinleri için geri besleme diyotu kullanılmaz.

AC endüktif yüklerde anahtarlama elemanlarını korumak için farklı yöntemler tercih edilir. En yaygın kullanılan çözümlerden biri RC snubber devreleridir. Bir direnç ve bir kondansatörün seri bağlanarak anahtarın veya yükün paralelinde kullanıldığı bu devreler, anahtarlama anındaki gerilim ve akım değişim hızını sınırlayarak gerilim piklerini sönümler. Bir diğer etkili yöntem ise Metal Oksit Varistör (MOV) kullanmaktır. MOV’lar, belirli bir gerilim değerinin üzerine çıkıldığında dirençleri aniden düşen yarı iletken elemanlardır ve gerilim piklerini güvenli bir şekilde toprağa yönlendirerek devreyi korurlar.

Seçim Kriterleri

Sahada Dikkat Edilmesi Gerekenler

• Doğru Polarizasyon Hayati Önem Taşır: Diyotun katot tarafı (genellikle şeritli taraf) röle bobininin pozitif besleme tarafına, anot tarafı ise negatif besleme tarafına bağlanmalıdır. Yanlış polarize edilmiş bir diyot, bobine akım verildiğinde kısa devre oluşturarak güç kaynağının aşırı yüklenmesine, sigortanın atmasına veya diyotun anında arızalanmasına neden olur. Bu, sahada karşılaşılan en yaygın yanlış bağlantı hatalarından biridir ve ciddi arızalara yol açabilir. Her zaman bağlantıyı iki kez kontrol edin.
• Uygulamanın DC mi AC mi Olduğunu Belirleyin: Bu, diyot kullanıp kullanmama kararındaki en kritik adımdır. DC röleler için diyot neredeyse zorunlulukken, AC röleler için kesinlikle kaçınılması gereken bir durumdur. AC sistemlerde RC snubber veya MOV gibi alternatif sönümleme çözümlerini kullanın. Bu ayrımı yapmadan diyot eklemek, sistemde öngörülemeyen arızalara yol açabilir.
• Diyot Seçimini Doğru Yapın: Diyotun ters gerilim dayanımı ve ileri akım kapasitesi, besleme gerilimi ve bobin akımı dikkate alınarak seçilmelidir. Geniş bir güvenlik marjı bırakmak her zaman iyidir. Örneğin, 12V veya 24V DC sistemler için yaygın olarak kullanılan 1N4001’den 1N4007’ye kadar olan seriler, çoğu uygulama için yeterli korumayı sağlar. Hızlı anahtarlama gerektiren uygulamalarda ise Schottky diyotlar (örn. 1N5819) daha uygun olabilir.
• Entegre Diyotlu Röleleri Kontrol Edin: Bazı modern röleler, özellikle PLC çıkışları için tasarlanmış modeller, bobinlerine dahili olarak entegre edilmiş bir koruma diyotu ile gelir. Bu tür röleler kullanılıyorsa, harici bir diyot eklemeye gerek yoktur. Hatta bazı durumlarda, ekstra diyot eklemek gereksiz bir bileşen karmaşası yaratabilir. Rölenin teknik veri sayfasını kontrol etmek bu konuda en doğru bilgiyi sağlayacaktır.
• PLC ve Mikrodenetleyici Çıkışları İçin Önemi: Özellikle transistör tabanlı PLC dijital çıkış modülleri veya mikrodenetleyici pinleri ile röle sürülüyorsa, geri besleme diyotu kullanmak hayati öneme sahiptir. Bu elemanlar, yüksek gerilim piklerine karşı oldukça hassastır ve diyot koruması olmadan çok kısa sürede arızalanabilirler. Diyot, bu pahalı ve kritik kontrol elemanlarının ömrünü uzatarak sistemin kararlılığını sağlar.
• Röle Bırakma Süresi Üzerindeki Etkisi: Diyot, bobin akımının yavaşça deşarj olmasına izin verdiği için rölenin bırakma süresini bir miktar uzatır. Çoğu uygulamada bu etki ihmal edilebilir olsa da, zamanlamanın kritik olduğu bazı özel makinelerde bu gecikme göz önünde bulundurulmalıdır. Eğer bu gecikme kabul edilemezse, daha sofistike, aktif sönümleme devreleri veya Zener diyotlu clamp devreleri gibi alternatifler düşünülebilir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Endüstriyel otomasyon sahasında röle bobini ve diyot kullanımıyla ilgili karşılaşılan bazı yaygın sorunlar ve bunların çözüm yolları aşağıdaki gibidir:

• Sorun: Röle Hiç Çekmiyor veya Sürekli Çekili Kalıyor ve Güç Kaynağı Aşırı Yükleniyor/Sigorta Atıyor.

  Olası Neden: Diyot yanlış polarize edilmiş veya kısa devre olmuştur. Diyotun katot tarafı pozitif beslemeye, anot tarafı negatif beslemeye bağlanmalıdır. Yanlış bağlantıda diyot, bobine enerji verildiği anda kısa devre olarak davranır.

  Çözüm: Diyotun bağlantı yönünü kontrol edin ve doğru şekilde bağlandığından emin olun. Gerekirse diyotu test edin veya değiştirin. Genellikle bu durumda diyotun kendisi de arızalanmış olabilir.

• Sorun: Röleyi Kontrol Eden Transistör/PLC Çıkışı Arızalanıyor veya Sık Sık Değiştirilmesi Gerekiyor.

  Olası Neden: Röle bobini için geri besleme diyotu kullanılmamış veya kullanılan diyot yetersiz (örn. düşük ters gerilim dayanımı) ya da arızalı. Endüktif geri tepme gerilimi, anahtarlama elemanının dayanım sınırlarını aşarak hasara yol açıyor.

  Çözüm: Röle bobinine uygun özelliklerde bir geri besleme diyotu ekleyin veya mevcut diyotu kontrol edip, gerekirse daha yüksek dayanım değerlerine sahip bir diyotla değiştirin. Diyotun doğru polarize edildiğinden emin olun.

• Sorun: Röle Enerjisi Kesildikten Sonra Gecikmeli Bırakıyor veya Çok Yavaş De-energize Oluyor.

  Olası Neden: Bu, geri besleme diyotunun doğal bir etkisidir. Diyot, bobin akımının yavaşça sönümlenmesine izin verdiği için rölenin bırakma süresi normalden biraz daha uzun olabilir.

  Çözüm: Çoğu uygulamada bu gecikme kabul edilebilir düzeydedir. Eğer bu gecikme kritik bir zamanlama sorununa yol açıyorsa, daha hızlı deşarj sağlayan Zener diyotlu clamp devresi gibi alternatif sönümleme yöntemleri veya aktif sönümleme devreleri değerlendirilebilir. Ancak bu çözümler daha karmaşık ve maliyetlidir.

• Sorun: AC Beslemeli Röle Aşırı Isınıyor, Uğultu Yapıyor veya Mekanik Olarak Titriyor.

  Olası Neden: AC beslemeli bir röle bobinine yanlışlıkla bir geri besleme diyotu bağlanmıştır. Diyot, AC akımı doğrultarak bobinin yarı dalga DC ile beslenmesine neden oluyor.

  Çözüm: AC beslemeli röle bobininden diyotu çıkarın. Bunun yerine, AC endüktif yükler için uygun olan bir RC snubber devresi veya Metal Oksit Varistör (MOV) kullanarak anahtarlama elemanlarını koruyun. Bu elemanlar, AC devrelerdeki gerilim piklerini etkili bir şekilde sönümlerken bobinin normal çalışmasını engellemez.

• Sorun: Diyot Duman Çıkarıyor veya Yanıyor.

  Olası Neden: Diyotun ileri akım kapasitesi (IF) röle bobininin akımından düşük veya diyotun ters gerilim dayanımı (VRRM) oluşan geri tepme geriliminden daha düşüktür. Ayrıca yanlış polarizasyon da buna neden olabilir.

  Çözüm: Röle bobininin anma akımını ve sistem besleme gerilimini kontrol edin. Bu değerlere uygun, yeterli IF ve VRRM değerlerine sahip bir diyot seçerek değiştirin. Bağlantı yönünü mutlaka kontrol edin.

Uzman Tavsiyesi

Endüstriyel otomasyon sistemlerinin kalbinde yer alan röleler ve kontaktörler, güvenilir çalışmalarıyla proseslerin kesintisizliğini sağlar. Bu elemanların bobinlerinde diyot kullanımı konusu, “her zaman doğru mudur?” sorusuna kesinlikle “hayır” yanıtını verse de, bu “hayır” yanıtı uygulama bağlamına göre büyük önem taşır. Uzmanlık alanımızda edindiğimiz tecrübelerle söyleyebiliriz ki, DC beslemeli röle bobinleri için bir geri besleme diyotu kullanmak, neredeyse istisnasız bir şekilde doğru, gerekli ve maliyet-etkin bir koruma yöntemidir. Bu basit bileşen, pahalı transistörlerin, PLC çıkış modüllerinin veya mikrodenetleyici pinlerinin ömrünü uzatarak sistemin genel güvenilirliğini ve kararlılığını artırır. Geri besleme gerilimlerinin neden olduğu anahtarlama elemanı arızaları, üretim duruşlarına ve ciddi bakım maliyetlerine yol açabilir; bu nedenle, birkaç kuruşluk bir diyotun sağladığı koruma paha biçilmezdir. Ancak, bu korumanın faydaları, diyotun doğru seçilmesi ve doğru polarize edilmesiyle ortaya çıkar. Yanlış polarizasyon veya yetersiz özelliklere sahip bir diyot, koruma sağlamak yerine yeni sorunlara yol açabilir.

Öte yandan, AC beslemeli röle bobinlerinde diyot kullanmak kesinlikle yanlış bir uygulamadır. AC akımın doğası gereği, bir diyot bobinin normal çalışmasını bozar, aşırı ısınmaya ve arızalara neden olur. AC endüktif yükler için RC snubber devreleri veya MOV’lar gibi alternatif sönümleme çözümleri tercih edilmelidir. Bu ayrımı yapmak, bir otomasyon mühendisi veya saha teknisyeni için temel bir bilgidir ve projelendirme ile montaj aşamalarında dikkatle uygulanmalıdır. Sistem tasarımcıları, entegre diyotlu röleleri tercih ederek bu konudaki hata riskini azaltabilirken, mevcut sistemlerdeki rölelerin tipini ve besleme voltajını her zaman kontrol etmelidir. Sonuç olarak, “Röle Bobininde Diyot Kullanmak Her Zaman Doğru mudur?” sorusunun cevabı, uygulamanın DC veya AC olmasına bağlıdır. DC için neredeyse her zaman evet, AC için ise kesinlikle hayır denilebilir. Bu temel ilkeye uymak, endüstriyel otomasyon sistemlerinizin uzun ömürlü, güvenilir ve sorunsuz çalışmasını sağlayacaktır.
