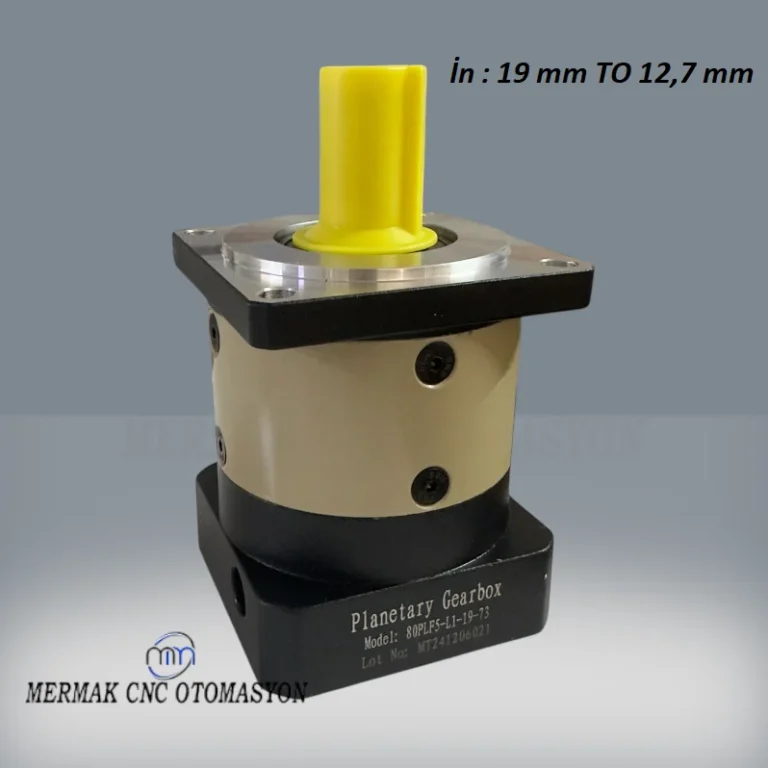

Planet Redüktörün Motorla Uyumlu Olduğu Nasıl Anlaşılır?

Planet redüktörün motorla uyumlu olduğu; motorun nominal tork ve devir değerlerinin, redüktörün giriş kapasiteleriyle eşleşmesi, eylemsizlik oranının uygunluğu, mekanik montaj standartlarının (flanş, mil) örtüşmesi ve uygulamanın gerektirdiği servis faktörünün karşılanmasıyla anlaşılır. Bu parametreler, sistemin verimli ve uzun ömürlü çalışmasını sağlar.

Planet Redüktörün Motorla Uyumlu Olduğu Nasıl Anlaşılır? Nedir?

Endüstriyel otomasyon sistemlerinde, hareket kontrolü ve güç aktarımı, bir sistemin kalbi niteliğindedir. Bu sistemlerin temel bileşenlerinden biri olan planet redüktörler, motorlardan gelen yüksek devirli ve düşük torklu hareketi, uygulamaya özel düşük devirli ve yüksek torklu harekete dönüştürerek yükü tahrik eder. Ancak bir planet redüktörün motorla doğru bir şekilde uyumlu olması, sadece mekanik bir bağlantıdan çok daha fazlasını ifade eder. Uyumsuz bir motor-redüktör kombinasyonu, verimlilik kaybına, erken arızalara, artan bakım maliyetlerine ve hatta sistemin tamamen durmasına yol açabilir. Bu nedenle, doğru uyumu sağlamak, sistemin performansını, ömrünü ve güvenilirliğini doğrudan etkileyen kritik bir mühendislik kararıdır.

Planet redüktörün motorla uyumlu olduğunu anlamak için, öncelikle hem motorun hem de redüktörün teknik özelliklerinin ve uygulamanın gereksinimlerinin detaylı bir şekilde analiz edilmesi gerekir. Bu analiz, bir dizi teknik parametrenin karşılaştırılmasını ve değerlendirilmesini içerir. Temel olarak, motorun üretebileceği güç ve hareket karakteristiği ile redüktörün bu gücü güvenli, verimli ve hassas bir şekilde aktarma kapasitesinin örtüşmesi hedeflenir. Bu uyumun sağlanması, sistemin istenen performansı sergilemesi, enerji verimliliği ve işletme maliyetlerinin optimize edilmesi açısından hayati öneme sahiptir. Özellikle servo motorlar gibi dinamik ve hassas kontrol gerektiren uygulamalarda, uyumun önemi daha da artmaktadır, zira burada sadece tork ve devir değil, aynı zamanda eylemsizlik eşleşmesi ve boşluk (backlash) gibi parametreler de kritik hale gelmektedir.

Çalışma Prensibi ve Teknik Veriler

Planet redüktörler, adından da anlaşılacağı gibi, güneş dişli (sun gear), planet dişliler (planetary gears) ve dış halka dişliden (ring gear) oluşan karmaşık bir dişli sistemine sahiptir. Bu yapı, yüksek tork yoğunluğu, kompakt tasarım ve yüksek verimlilik sunar. Motorla uyumun temel taşları, motorun çıkış karakteristikleri ile redüktörün giriş limitlerinin ve çıkış kapasitelerinin eşleşmesidir.

Tork Uyumu

Motorun ürettiği nominal tork ve maksimum (pik) tork değerleri, redüktörün giriş tork kapasitesiyle uyumlu olmalıdır. Redüktör, motorun üretebileceği en yüksek torku güvenli bir şekilde aktarabilmeli ve aynı zamanda uygulamanın gerektirdiği çıkış torkunu sağlayabilmelidir. Redüktörün nominal çıkış torku, uygulamanın sürekli çalışma torkundan ve ani yüklenmelerde oluşabilecek maksimum torktan daha yüksek olmalıdır. Aksi takdirde, redüktör erken aşınma, deformasyon veya arıza yaşayabilir.

Devir Uyumu

Motorun nominal devri, redüktörün izin verilen maksimum giriş devri içinde kalmalıdır. Yüksek devirler, redüktör içinde aşırı ısınmaya, gürültüye ve yağlama sorunlarına yol açabilir. Ayrıca, redüktörün tahvil oranı (i), motor devrini uygulamanın gerektirdiği çıkış devrine düşürecek şekilde seçilmelidir. Çıkış devri (N_çıkış) = Motor devri (N_motor) / Tahvil oranı (i) formülüyle hesaplanır.

Eylemsizlik Oranı Eşleşmesi (J_motor / J_yük)

Özellikle servo uygulamalarında hayati öneme sahip olan bu parametre, motorun atalet momenti (J_motor) ile redüktör ve yüke indirgenmiş atalet momentinin (J_yük) oranıdır. Genellikle bu oranın 1:1 ile 1:10 arasında olması istenir. İdeal olarak 1:1 veya 1:3 oranları, sistemin dinamik tepkisini, kontrol hassasiyetini ve kararlılığını optimize eder. Yanlış eylemsizlik eşleşmesi, sistemde salınımlara, kontrol zorluklarına, motorun aşırı ısınmasına ve pozisyonlama hatalarına neden olabilir.

Mekanik Adaptasyon ve Montaj

Motor ile redüktör arasındaki fiziksel bağlantı da uyumun önemli bir parçasıdır. Motorun flanş tipi ve mil çapı, redüktörün giriş flanşı ve mil deliği ile birebir uyumlu olmalıdır. Üreticiler genellikle standartlaştırılmış flanş ve mil ölçüleri sunsa da, farklı markalar veya modeller arasında küçük farklar olabilir. Montajda kullanılan adaptörler, kaplinler veya diğer bağlantı elemanları da bu uyumu sağlamak için doğru seçilmelidir. Mekanik uyumsuzluk, montaj zorluklarına, titreşime ve erken aşınmaya yol açar.

Servis Faktörü (f_s)

Servis faktörü, uygulamanın zorluk derecesini, çalışma koşullarını (sarsıntı, şok yükler, çalışma süresi, ortam sıcaklığı) ve istenen ömrü dikkate alan bir güvenlik katsayısıdır. Redüktör seçimi yapılırken, nominal tork değerleri direkt olarak değil, hesaplanan torkun servis faktörü ile çarpılmasıyla elde edilen “tasarım torku” üzerinden değerlendirilmelidir. Yüksek servis faktörü, redüktörün daha dayanıklı ve uzun ömürlü olmasını sağlar, ancak maliyeti artırır. Doğru servis faktörü seçimi, redüktörün aşırı boyutlandırılmasını veya yetersiz kalmasını önler.

Termal Kapasite

Redüktörler, çalışma sırasında iç sürtünmelerden dolayı ısı üretirler. Redüktörün bu ısıyı dağıtabilme yeteneği, termal kapasitesi olarak adlandırılır. Özellikle uzun süreli ve ağır yük altındaki uygulamalarda, redüktörün termal kapasitesi, ortam sıcaklığı ve motorun termal özellikleri dikkate alınarak seçilmelidir. Aşırı ısınma, yağlama özelliğini bozar ve redüktörün ömrünü kısaltır.

Boşluk (Backlash)

Dişli boşluğu veya backlash, dişliler arasındaki boşluğu ifade eder. Özellikle hassas pozisyonlama gerektiren uygulamalarda (CNC makineleri, robotik kollar), düşük boşluklu redüktörler tercih edilmelidir. Motorun kontrol hassasiyeti, redüktörün boşluk değeriyle doğrudan ilişkilidir. Yüksek boşluk, pozisyonlama hatalarına ve sistemin tepki süresinde gecikmelere yol açabilir.

Sahada Dikkat Edilmesi Gerekenler

• Uygulama İhtiyaçlarının Detaylı Analizi: Öncelikle, uygulamanın gerektirdiği tüm parametreler eksiksiz bir şekilde belirlenmelidir. Bu, taşınacak yükün kütlesi, ivmelenme ve yavaşlama süreleri, çalışma çevrimi (sürekli mi, aralıklı mı), ortam sıcaklığı, titreşim seviyeleri, istenen konumlandırma hassasiyeti ve sistemin beklenen ömrü gibi verileri içerir. Bu veriler, motor ve redüktör seçimi için temel teşkil eder. Yanlış veya eksik veri, uyumsuz bir seçimle sonuçlanabilir.
• Motorun Karakteristik Eğrilerinin İncelenmesi: Motorun tork-devir eğrisi, termal limitleri ve dinamik tepki süreleri, redüktör seçimiyle doğrudan ilişkilidir. Motorun nominal çalışma noktasının, redüktörün izin verilen giriş torku ve devir aralığı içinde kalması sağlanmalıdır. Özellikle kalkış ve duruş anlarındaki pik tork değerleri, redüktörün maksimum tork kapasitesini aşmamalıdır.
• Redüktörün Teknik Dokümantasyonunun Kapsamlı Değerlendirilmesi: Redüktör üreticisinin sağladığı kataloglar ve teknik föyler, uyum için gerekli tüm bilgileri içerir. Bunlar arasında izin verilen giriş torku, maksimum çıkış torku, izin verilen giriş devri, tahvil oranları, eylemsizlik momenti, boşluk değeri, termal kapasite, servis faktörü tablosu ve montaj boyutları bulunur. Bu değerler, motorun ve uygulamanın gereksinimleriyle karşılaştırılmalıdır.
• Mekanik Montaj Hassasiyeti ve Toleranslar: Motor ile redüktör arasındaki bağlantı (flanş, şaft), yüksek hassasiyetle yapılmalıdır. Eş merkezlilik ve paralellik sapmaları, titreşime, gürültüye, yatakların ve dişlilerin erken aşınmasına neden olabilir. Üreticinin montaj talimatlarına kesinlikle uyulmalı ve gerekli toleranslar içinde kalınmalıdır. Gerekirse özel adaptörler veya kaplinler kullanılabilir.
• Yağlama ve Bakım Gereksinimleri: Redüktörün doğru tip ve miktarda yağlama maddesi ile doldurulması ve periyodik bakımın aksatılmaması, uzun ömürlü ve sorunsuz çalışma için kritiktir. Uyumsuz motor-redüktör sistemlerinde aşırı ısınma veya yüklenme, yağın özelliğini bozarak arızalara yol açabilir. Motor ve redüktörün bakım periyotları ve gereksinimleri de birbiriyle uyumlu olmalıdır.
• Sistem Simülasyonu ve Testleri: Karmaşık veya kritik uygulamalarda, motor-redüktör sisteminin teorik uyumunu doğrulamak için simülasyon yazılımları kullanılabilir. Kurulum sonrası ise, sistemin gerçek yük altında test edilmesi, titreşim, sıcaklık artışı, gürültü seviyesi ve konumlandırma hassasiyeti gibi parametrelerin ölçülmesi, uyumun pratik doğrulaması için önemlidir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Motor ve planet redüktör uyumsuzlukları, saha operasyonlarında çeşitli sorunlara yol açabilir. Bu sorunların erken tespiti ve doğru çözümleri, sistemin verimliliğini ve ömrünü doğrudan etkiler.

• Aşırı Isınma:
  • Sorun: Redüktörün veya motorun normal çalışma sıcaklığının üzerine çıkması. Bu durum, yağlama özelliğinin bozulmasına ve bileşenlerin erken aşınmasına neden olur.
  • Nedenler: Yetersiz servis faktörü seçimi (redüktörün kapasitesinin altında kalması), sürekli aşırı yük altında çalışma, yetersiz ortam soğutması, yanlış yağ tipi veya seviyesi, motorun redüktöre aşırı güç aktarması, yüksek sürtünme.
  • Çözüm: Uygulama yüklerini ve çalışma çevrimini yeniden değerlendirerek daha yüksek servis faktörüne sahip bir redüktör seçmek. Ortam soğutmasını iyileştirmek, doğru yağlama maddesi kullanmak, motorun çalışma noktasını optimize etmek veya gerektiğinde daha yüksek termal kapasiteli bir redüktöre geçmek.
• Titreşim ve Gürültü:
  • Sorun: Sistemden gelen anormal titreşimler ve yüksek ses seviyeleri. Bu durum, yatak ve dişli hasarlarının habercisi olabilir.
  • Nedenler: Mekanik montaj hataları (eş merkezlilik, paralellik sapmaları), yanlış eylemsizlik oranı eşleşmesi, redüktör veya motor içindeki balanssızlık, dişli hasarı, yanlış yatak boşlukları, motor-redüktör kaplinindeki uyumsuzluk.
  • Çözüm: Montaj hassasiyetini kontrol etmek ve düzeltmek. Eylemsizlik oranını optimize etmek için uygun bir redüktör seçimi. Sistemdeki balanssızlıkları gidermek. Hasarlı bileşenleri (dişli, yatak) değiştirmek. Gerekirse titreşim sönümleyici elemanlar kullanmak.
• Erken Aşınma ve Arıza:
  • Sorun: Redüktör dişlilerinde, yataklarında veya mil contalarında beklenenden daha kısa sürede meydana gelen aşınma, boşluk artışı veya tam arıza.
  • Nedenler: Redüktörün sürekli olarak nominal tork kapasitesinin üzerinde çalışması (yetersiz boyutlandırma), sık sık şok yüklere maruz kalma, yetersiz veya yanlış yağlama, yüksek boşluk (backlash) nedeniyle oluşan darbe yükleri, yanlış montaj.
  • Çözüm: Uygulamanın gerçek tork gereksinimlerini ve şok yüklerini doğru bir şekilde hesaplayarak daha uygun tork kapasitesine ve servis faktörüne sahip bir redüktör seçmek. Doğru yağlama prosedürlerini uygulamak ve periyodik bakımı aksatmamak. Gerekirse daha düşük boşluklu redüktörler kullanmak.
• Pozisyonlama Hataları ve Kontrol Zorlukları:
  • Sorun: Özellikle servo uygulamalarında, istenen pozisyona ulaşmada sapmalar, salınımlar veya gecikmeler yaşanması.
  • Nedenler: Yüksek boşluk (backlash) değeri, yanlış eylemsizlik oranı eşleşmesi, sistemdeki rijitlik eksikliği, kontrol algoritmasının uyumsuzluğu.
  • Çözüm: Çok düşük boşluklu (precision backlash) redüktörler kullanmak. Eylemsizlik oranını ideal aralığa getirecek şekilde motor ve redüktör kombinasyonunu optimize etmek. Kontrol parametrelerini yeniden ayarlamak veya daha rijit bir mekanik yapı tasarlamak.
• Motorun Zorlanması ve Aşırı Akım Çekmesi:
  • Sorun: Motorun normalden daha fazla akım çekmesi, zorlanması ve istenen hıza ulaşamaması.
  • Nedenler: Redüktörün iç sürtünmesinin yüksek olması, yanlış tahvil oranı seçimi (motorun yeterli torku üretememesi), redüktörün hasar görmüş olması, yanlış montajdan kaynaklanan ek yükler.
  • Çözüm: Redüktörün tahvil oranını uygulamanın tork gereksinimlerine göre yeniden değerlendirmek. Redüktörde olası hasarları kontrol etmek. Montajı gözden geçirmek ve sürtünmeyi azaltıcı önlemler almak.

Uzman Tavsiyesi

Planet redüktörün motorla uyumlu olduğunu anlamak, endüstriyel otomasyon projelerinin başarısı için temel bir adımdır. Bu süreç, sadece teknik özelliklerin basit bir karşılaştırmasından öte, uygulamanın dinamiklerini, çevresel koşulları ve uzun vadeli işletme hedeflerini kapsayan bütünsel bir mühendislik yaklaşımı gerektirir. Doğru uyum, sistemin enerji verimliliğini artırır, bileşen ömrünü uzatır, bakım maliyetlerini düşürür ve en önemlisi, üretim sürekliliğini ve güvenilirliğini sağlar. Özellikle günümüzün yüksek performanslı ve hassas kontrol gerektiren otomasyon sistemlerinde, tork, devir, eylemsizlik oranı, boşluk ve servis faktörü gibi parametrelerin titizlikle değerlendirilmesi hayati önem taşır.

Uzman tavsiyesi olarak, bu seçimi yaparken yalnızca katalog değerlerine bağlı kalmamak, aynı zamanda sistemin gerçek çalışma koşullarını simüle etmek ve mümkünse pilot uygulamalarla test etmek kritik öneme sahiptir. Unutmayın ki, kağıt üzerindeki uyum her zaman saha performansına birebir yansımayabilir. Üretici firmaların mühendislik desteklerinden faydalanmak, karmaşık uygulamalarda doğru kararlar almanın en güvenli yollarından biridir. Sektördeki deneyimli tedarikçiler, genellikle geniş ürün yelpazesi ve uygulama bilgisi sayesinde en uygun çözümü sunabilirler. Ayrıca, sistemin gelecekteki olası genişlemelerini veya yük değişikliklerini de göz önünde bulundurarak bir miktar “güvenlik payı” ile seçim yapmak, uzun vadede esneklik ve maliyet avantajı sağlayacaktır. Unutulmamalıdır ki, motor ve redüktör bir bütün olarak ele alınmalı, her iki bileşenin de birbirini tamamlayıcı bir şekilde çalışması sağlanmalıdır. Bu sayede, hem mekanik hem de elektriksel açıdan optimum performans ve maksimum verimlilik elde edilebilir.
