Planet Redüktörlü Servo Motor Pulse Hesabı Nasıl Yapılır?

Planet redüktörlü servo motor pulse hesabı, motorun encoder çözünürlüğü, redüktörün çevrim oranı ve mekanik sistemin çevrim oranları dikkate alınarak yapılır. Temel formül: Gerekli Pulse = (Encoder Çözünürlüğü * Redüktör Çevrim Oranı * İstenen Hareket Miktarı) / (Yükün Bir Turdaki Hareketi). Bu hesaplama, endüstriyel otomasyonda hassas konumlandırma için kritik öneme sahiptir.

Planet Redüktörlü Servo Motor Pulse Hesabı Nasıl Yapılır? Nedir?

Endüstriyel otomasyon sistemlerinde, özellikle hassas konumlandırma ve hareket kontrolü gerektiren uygulamalarda, servo motorlar vazgeçilmez bir role sahiptir. Bu motorlar, genellikle yüksek tork ve düşük hız ihtiyaçlarını karşılamak amacıyla planet redüktörler ile birlikte kullanılır. Planet redüktörler, servo motorun çıkış torkunu artırırken, hızını düşürerek yükün daha kontrollü ve güçlü bir şekilde hareket etmesini sağlar. Ancak, bu kombinasyonun doğru ve hassas bir şekilde çalışabilmesi için, kontrolörden gönderilecek pulse (darbe) sayısının doğru bir şekilde hesaplanması gerekmektedir. Pulse hesabı, motorun bir tur dönmesi için kaç darbe gerektiğini, redüktörün bu darbeyi yüke nasıl ilettiğini ve sonuç olarak yükün istenen mesafeyi kat etmesi için toplamda kaç darbe gönderilmesi gerektiğini belirleyen kritik bir mühendislik işlemidir.

Bu hesaplamanın temel amacı, kontrol sistemi (PLC, CNC veya hareket kontrolörü) ile servo motor arasındaki iletişimi doğru kurarak, makinenin istenen konuma milimetrik hassasiyetle ulaşmasını sağlamaktır. Yanlış yapılan bir pulse hesabı, konumlandırma hatalarına, makine arızalarına, üretim kayıplarına ve hatta güvenlik risklerine yol açabilir. Bu nedenle, planet redüktörlü servo motor pulse hesabı, otomasyon mühendisliğinin en temel ve önemli adımlarından biridir. Hesaplama, motorun üzerinde bulunan encoder’ın çözünürlüğü, redüktörün çevrim oranı (i) ve mekanik sistemin (örneğin, kremayer-pinyon, vidalı mil veya kayış-kasnak) adım değeri gibi bir dizi teknik parametreyi bir araya getirir. Bu makalede, bu parametrelerin her birini detaylıca inceleyecek ve hesaplama sürecini adım adım açıklayarak saha mühendislerine kapsamlı bir rehber sunacağız.

Çalışma Prensibi ve Teknik Veriler

Planet redüktörlü servo motor sistemlerinde pulse hesabı, hareket kontrolünün temelini oluşturur. Bu hesaplama, motorun her bir devrinde (turunda) üretilen encoder palslerinin, redüktör aracılığıyla yüke nasıl aktarıldığını ve yükün belirli bir mesafeyi kat etmesi için toplamda kaç pulse gerektiğini belirler. İşte adım adım bu prensipler ve teknik veriler:

1. Encoder Çözünürlüğü (Pulses Per Revolution – PPR):

Her servo motorun üzerinde bir encoder bulunur. Bu encoder, motor milinin dönüş hareketini elektriksel palslere dönüştüren bir geri besleme cihazıdır. Encoder’ın çözünürlüğü, motor milinin bir tam turunda ürettiği pals sayısını ifade eder ve genellikle PPR (Pulses Per Revolution) veya CPT (Counts Per Turn) olarak belirtilir. Yüksek PPR değeri, daha hassas konumlandırma imkanı sunar. Örneğin, 10.000 PPR’lık bir encoder, motor milinin bir turunda 10.000 adet pulse üretir.

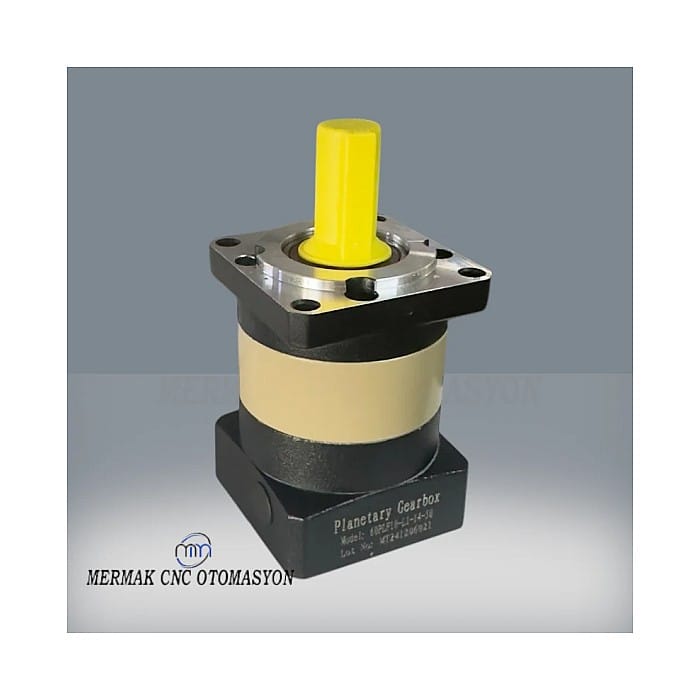

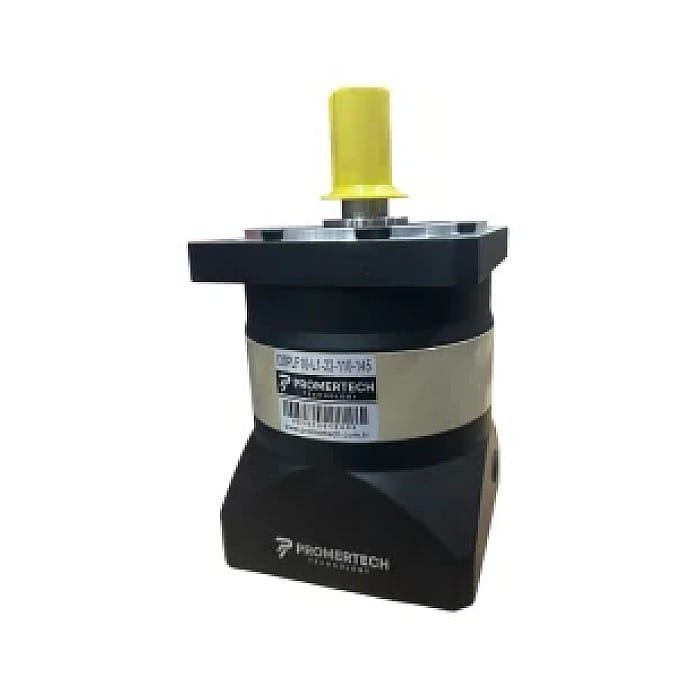

2. Redüktör Çevrim Oranı (İletim Oranı – i):

Planet redüktör, motorun yüksek hızlı, düşük torklu hareketini, düşük hızlı, yüksek torklu bir harekete dönüştürür. Redüktörün çevrim oranı (i), motor milinin kaç turuna karşılık redüktör çıkış milinin bir tur döndüğünü gösterir. Örneğin, 1:10 çevrim oranına sahip bir redüktörde, motor mili 10 tur döndüğünde, redüktör çıkış mili 1 tur döner. Bu oran, pulse hesabında doğrudan çarpan olarak kullanılır.

3. Mekanik Çevrim Oranı (Yükün Bir Turda Kat Ettiği Mesafe):

Redüktör çıkış milinin hareketini istenen lineer veya açısal harekete dönüştüren bir mekanik sistem bulunur. Bu sistem genellikle bir vidalı mil (lead screw), kremayer-pinyon, kayış-kasnak veya doğrudan bir döner tabladır. Bu mekanik sistemin bir turda ne kadar mesafe kat ettiği (örneğin, vidalı milin hatvesi, pinyonun çevre uzunluğu) pulse hesabında son çarpanı oluşturur.

• Vidalı Mil Sistemleri: Vidalı milin hatvesi (pitch) önemlidir. Örneğin, 5 mm hatveli bir vidalı mil, bir turda 5 mm lineer hareket sağlar.
• Kremayer-Pinyon Sistemleri: Pinyon dişlisinin çevre uzunluğu önemlidir. Pinyonun çevresi, bir turda ne kadar lineer hareket sağladığını belirler. Çevre = π * Çap.
• Döner Sistemler: Eğer doğrudan bir döner tabla tahrik ediliyorsa, genellikle 360 derece üzerinden hesaplama yapılır.

Pulse Hesabı Formülü:

Genel pulse hesabı formülü, bir birim (örneğin 1 mm veya 1 derece) hareket için kaç pulse gerektiğini bulmaya odaklanır. Bu, kontrolördeki pozisyonlandırma parametrelerinin ayarlanması için temel oluşturur.

Adım 1: Motorun bir turu için gereken pulse sayısı (Encoder PPR)

Adım 2: Redüktör çıkışının bir turu için gereken pulse sayısı (Pulse/Redüktör Çıkış Turu)

Pulse/Redüktör Çıkış Turu = Encoder PPR * Redüktör Çevrim Oranı (i)

Adım 3: Yükün bir birim hareketi için gereken pulse sayısı (Pulse/mm veya Pulse/Derece)

Pulse/mm = (Encoder PPR * Redüktör Çevrim Oranı) / (Yükün Bir Turda Kat Ettiği Mesafe)

Örnek Senaryo:

Bir sistemde aşağıdaki bileşenler kullanılsın:

• Servo Motor Encoder Çözünürlüğü: 10.000 PPR
• Planet Redüktör Çevrim Oranı: 1:50
• Mekanik Sistem: 5 mm hatveli vidalı mil

Hesaplama:

1. Redüktör çıkış milinin 1 turu için gereken pulse sayısı:
   10.000 PPR * 50 = 500.000 pulse/redüktör çıkış turu
2. Vidalı milin 1 turu 5 mm hareket ettiğine göre, 1 mm hareket için gereken pulse sayısı:
   500.000 pulse / 5 mm = 100.000 pulse/mm

Bu durumda, kontrolörden 1 mm’lik bir hareket için 100.000 pulse gönderilmesi gerekmektedir. Eğer 100 mm hareket isteniyorsa, 100 mm * 100.000 pulse/mm = 10.000.000 pulse gönderilmelidir.

Sahada Dikkat Edilmesi Gerekenler

• Encoder Tipi ve Çözünürlüğü Seçimi:

  Uygulamanın gerektirdiği hassasiyete göre doğru encoder tipini seçmek kritiktir. Artımsal (incremental) encoderlar genellikle maliyet etkin ve yeterli hassasiyet sunarken, mutlak (absolute) encoderlar sistemin güç kesintisi sonrası konumunu kaybetmemesi avantajını sunar. Yüksek çözünürlüklü encoderlar (örneğin 20.000 PPR ve üzeri), daha küçük hareketler için daha fazla pulse üreterek daha ince ayar yapılmasına olanak tanır. Ancak, yüksek çözünürlük aynı zamanda kontrolörün daha yüksek frekansta pulse işleyebilmesini gerektirir. Bu nedenle, kontrolörün pulse çıkış kapasitesi ve encoder’ın maksimum frekans çıkışı uyumlu olmalıdır.

• Redüktör Boşluğu (Backlash) ve Rijitlik:

  Redüktör boşluğu (backlash), dişliler arasındaki küçük boşluklardan kaynaklanan ve yön değiştirme sırasında yükün anlık tepki gecikmesine yol açan bir durumdur. Özellikle yüksek hassasiyet gerektiren uygulamalarda, düşük boşluklu (low-backlash) veya sıfır boşluklu (zero-backlash) planet redüktörler tercih edilmelidir. Boşluk, konumlandırma hatalarına ve titreşimlere neden olabilir. Ayrıca, tüm mekanik sistemin (kaplinler, mil bağlantıları, şasi) yeterince rijit olması, esnemelerin ve titreşimlerin önüne geçerek pulse hesaplamasının doğruluğunu korumaya yardımcı olur.

• Mekanik Montaj ve Hizalama Doğruluğu:

  Servo motor, redüktör ve tahrik mekanizması (vidalı mil, kremayer vb.) arasındaki montajın milimetrik hassasiyetle yapılması gereklidir. Yanlış hizalama, yataklarda ve millerde aşırı yüklenmeye, titreşime, enerji kaybına ve nihayetinde konumlandırma hatalarına yol açar. Kaplin seçiminde, sistemdeki olası küçük hizalama hatalarını telafi edebilecek esnek kaplinler kullanılabilir, ancak aşırı esneklik de tork kaybına neden olabilir. Montaj sırasında tork anahtarı kullanarak belirtilen sıkma torklarına uyulması, mekanik bütünlüğün sağlanması açısından önemlidir.

• Kontrol Sistemi Entegrasyonu ve Parametre Ayarları:

  Pulse hesabı yapıldıktan sonra, bu değerlerin PLC, CNC veya hareket kontrolörüne doğru bir şekilde girilmesi gerekmektedir. Kontrolörün parametrelerinde genellikle “elektronik dişli oranı”, “birim başına pulse sayısı” veya “ölçekleme faktörü” gibi ayarlar bulunur. Bu değerler, kontrolörün gönderdiği pulse sayısını fiziksel harekete dönüştürmesini sağlar. Ayrıca, PID kontrol parametreleri (Oransal, İntegral, Türev) doğru ayarlanmalıdır. Yanlış PID ayarları, aşırı salınım, yavaş tepki veya hedefe ulaşamama gibi sorunlara yol açabilir.

• Hız ve İvme Profilleri:

  Pulse hesabı sadece konumu değil, aynı zamanda sistemin hız ve ivme profillerini de etkiler. Yüksek hızlarda veya ani ivmelenme/yavaşlama durumlarında, motorun ve kontrolörün bu talepleri karşılayabilecek kapasitede olması gerekir. Hız ve ivme rampalarının doğru ayarlanması, mekanik şokları önler, motorun ömrünü uzatır ve hassas duruşları garanti eder. Yüksek hızlı uygulamalarda, kontrolörün pulse çıkış frekansının yeterli olup olmadığı kontrol edilmelidir, aksi takdirde “step kaybı” yaşanabilir.

• Çevresel Faktörler ve Bakım:

  Sistemin çalıştığı ortamın sıcaklığı, nem oranı, toz ve titreşim gibi çevresel faktörler, encoderların, redüktörlerin ve diğer mekanik bileşenlerin performansını etkileyebilir. Bu faktörlere uygun IP koruma sınıfına sahip ekipmanlar seçilmelidir. Düzenli bakım, yağlama, temizlik ve aşınmış parçaların zamanında değiştirilmesi, sistemin uzun ömürlü ve doğru çalışmasını sağlar. Özellikle encoder kablolarının ve konnektörlerinin sağlamlığı, sinyal bütünlüğü açısından kritik öneme sahiptir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Planet redüktörlü servo motor sistemlerinde pulse hesabına dayalı hareket kontrolünde karşılaşılan bazı yaygın sorunlar ve bunların çözümleri şunlardır:

• Konumlandırma Hatası veya Hedefe Ulaşamama:

  Sorun: Sistem, istenen konuma tam olarak ulaşamıyor veya her seferinde farklı bir konumda duruyor.
  Nedenleri:

  1. Yanlış Pulse Hesabı: En temel neden, pulse/mm veya pulse/derece oranının yanlış hesaplanmasıdır.
  2. Mekanik Boşluk (Backlash): Redüktörde veya diğer mekanik bağlantılarda (vidalı mil somunu, kaplin) aşırı boşluk.
  3. Encoder Arızası veya Sinyal Problemi: Encoder’dan gelen palslerin hatalı veya eksik olması, kablo kopukluğu, parazit.
  4. Motor Tork Yetersizliği: Motorun yükü hareket ettirmek için yeterli torku üretememesi (özellikle ivmelenme sırasında).
  5. Kontrolör PID Ayarlarının Yanlış Olması: Aşırı osilasyon (salınım) veya hedefe yavaş ulaşma.

  Çözümler:

  1. Pulse hesabını baştan sona dikkatlice kontrol edin, tüm parametreleri (PPR, redüktör oranı, hatve) doğrulayın.
  2. Düşük boşluklu redüktörler kullanın veya mevcut boşluğu yazılımsal olarak kompanse etmeye çalışın. Vidalı mil somununu kontrol edin.
  3. Encoder kablolarını ve bağlantılarını kontrol edin, parazit kaynaklarını (güç kabloları vb.) uzaklaştırın. Encoder sinyallerini osiloskop ile izleyin.
  4. Motorun boyutlandırmasını kontrol edin, yeterli tork marjı olduğundan emin olun. Gerekirse daha güçlü motor seçin.
  5. Kontrolörün auto-tuning özelliğini kullanarak veya manuel olarak PID parametrelerini optimize edin.
• Titreşimli veya Gürültülü Çalışma:

  Sorun: Sistem hareket ederken veya dururken anormal titreşimler ve gürültüler oluşuyor.
  Nedenleri:

  1. Mekanik Rezonans: Sistemin doğal frekansının motorun tahrik frekansıyla çakışması.
  2. Yetersiz Rijitlik veya Hizalama Hatası: Mekanik yapının esnemesi veya bileşenlerin yanlış hizalanması.
  3. Yanlış PID Ayarları: Özellikle P (Oransal) kazancının çok yüksek olması.
  4. Aşırı Yük veya Dengesiz Yük: Motorun kapasitesinin üzerinde yükle çalışması veya yükün dengesiz dağılması.

  Çözümler:

  1. Sistemin rezonans frekanslarını tespit edin (frekans analizörü ile) ve bu frekanslarda çalışmaktan kaçının veya filtreler kullanın.
  2. Mekanik yapıyı güçlendirin, daha rijit malzemeler kullanın. Tüm bileşenlerin doğru hizalandığından emin olun.
  3. PID parametrelerini yeniden ayarlayın, özellikle P kazancını düşürerek deneyin.
  4. Yükü hafifletin veya motor/redüktör kombinasyonunu yeniden boyutlandırın. Yükün dengesini kontrol edin.
• Aşırı Isınma:

  Sorun: Servo motor veya redüktör anormal derecede ısınıyor.
  Nedenleri:

  1. Aşırı Yük: Motorun sürekli olarak nominal torkunun üzerinde çalışması.
  2. Yanlış Boyutlandırma: Motor ve redüktörün uygulama için yetersiz kalması.
  3. Yetersiz Soğutma: Ortam sıcaklığının yüksek olması veya motorun soğutma fanının tıkanması.
  4. Mekanik Sürtünme: Yataklarda, contalarda veya diğer hareketli parçalarda aşırı sürtünme.

  Çözümler:

  1. Uygulamanın gerektirdiği torku ve hızı doğru hesaplayarak motor ve redüktör boyutlandırmasını kontrol edin.
  2. Daha güçlü bir motor/redüktör kombinasyonu seçin.
  3. Ortam soğutmasını iyileştirin, motorun üzerindeki fanların temiz olduğundan emin olun.
  4. Mekanik sistemdeki sürtünme noktalarını tespit edin ve giderin (yağlama, ayar).
• Düzensiz Hareket veya Sıçrama:

  Sorun: Motorun hareketi akıcı değil, ara sıra duraklamalar veya sıçramalar yaşanıyor.
  Nedenleri:

  1. Encoder Sinyal Bozukluğu: Gürültü, gevşek bağlantılar veya hatalı encoder.
  2. Kontrolör Gecikmeleri: Kontrolörün döngü süresinin yavaş olması veya haberleşme protokolündeki gecikmeler.
  3. Mekanik Takılmalar: Kılavuzlarda, rulmanlarda veya vidalı milde kirlilik veya hasar.
  4. Yanlış Referanslama (Homing) Problemleri: Başlangıç noktasının doğru tespit edilememesi.

  Çözümler:

  1. Encoder kablolamasını kontrol edin, ekranlı kablolar kullanın ve parazit kaynaklarından uzak tutun. Encoder’ı test edin veya değiştirin.
  2. Daha hızlı bir kontrolör kullanmayı veya haberleşme protokolünü (örn. EtherCAT) optimize etmeyi düşünün.
  3. Mekanik sistemi temizleyin, yağlayın ve hasarlı parçaları değiştirin.
  4. Referans sensörlerinin (limit switchler, home sensörleri) doğru çalıştığından ve ayarlandığından emin olun.

Uzman Tavsiyesi

Planet redüktörlü servo motor sistemlerinde pulse hesabı, endüstriyel otomasyonun kalbinde yer alan, hassas ve güvenilir hareket kontrolü için vazgeçilmez bir adımdır. Bu detaylı saha rehberi, hesaplamanın temel prensiplerinden, teknik parametrelerin önemine, sahada dikkat edilmesi gereken kritik noktalardan, sık karşılaşılan sorunlara ve çözüm yollarına kadar geniş bir perspektif sunmuştur. Doğru bir pulse hesaplaması, sistemin sadece istenen konuma ulaşmasını sağlamakla kalmaz, aynı zamanda enerji verimliliğini artırır, mekanik bileşenlerin ömrünü uzatır ve genel üretim kalitesini yükseltir.

Uzman tavsiyesi olarak, bu tür sistemlerin tasarımında ve devreye alınmasında her zaman bütünsel bir yaklaşım benimsenmelidir. Sadece matematiksel formüllere bağlı kalmak yeterli değildir; seçilen her bir bileşenin (motor, redüktör, encoder, kontrolör, mekanik tahrik sistemi) birbiriyle uyumu, kalitesi ve çevresel koşullara dayanıklılığı göz önünde bulundurulmalıdır. Özellikle, düşük boşluklu redüktörler ve yüksek çözünürlüklü encoderlar, hassasiyet gerektiren uygulamalar için yapılan başlangıç yatırımı olarak görülmeli ve uzun vadede maliyet avantajı sağlayacağı unutulmamalıdır. Montaj kalitesi, hizalama doğruluğu ve düzenli bakım, teorik hesaplamaların sahada pratik başarıya dönüşmesinin anahtarlarıdır.

Her yeni uygulama veya sistem değişikliğinde, pulse hesaplamaları titizlikle gözden geçirilmeli ve saha testleriyle doğrulanmalıdır. Kontrolörlerin sunduğu otomatik ayarlama (auto-tuning) fonksiyonları, sistemin dinamik tepkilerini optimize etmek için değerli bir araçtır, ancak temel pulse hesabının doğruluğu olmadan bu ayarlamalar da yetersiz kalacaktır. Unutmayın ki, otomasyon sistemlerinde başarı, detaylara verilen önemde gizlidir. Doğru mühendislik, kaliteli bileşenler ve sürekli öğrenme ile planet redüktörlü servo motor sistemlerinizden maksimum verimlilik ve güvenilirlik elde edebilirsiniz.
