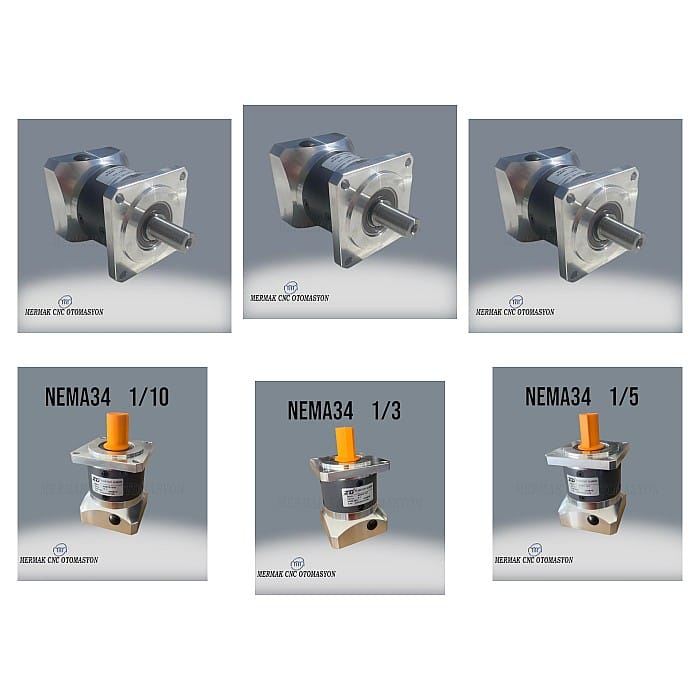

Planet Redüktörlü CNC’de Köşe Dönüşleri Neden Bozulur?

Planet redüktörlü CNC makinelerde köşe dönüşleri, genellikle mekanik boşluk (backlash), yetersiz servo sistem ayarları (gain tuning), makine rijitliği eksiklikleri, yüksek atalet ve CAM/CNC programlama hataları gibi çok faktörlü sistemik sorunlar nedeniyle bozulur. Redüktörün kendisindeki yüksek boşluk veya düşük burulma rijitliği bu sorunları tetikleyebilir.

Planet Redüktörlü CNC’de Köşe Dönüşleri Neden Bozulur? Nedir?

Endüstriyel otomasyonun vazgeçilmez unsurlarından olan CNC (Computer Numerical Control) tezgahlar, hassas işleme yetenekleriyle üretim süreçlerinde kritik bir rol oynar. Bu tezgahların hareket mekanizmalarında kullanılan planet redüktörler, motor torkunu artırarak ve hızı düşürerek eksenel hareketlerin güç aktarımını sağlar. Ancak, özellikle yüksek hız ve hassasiyet gerektiren köşe dönüşlerinde, işleme kalitesinde bozulmalar yaşanabilir. Bu bozulmalar, köşelerin keskinliğini kaybetmesi, yüzey pürüzlülüğünün artması, geometrik hatalar veya istenmeyen titreşimler şeklinde kendini gösterebilir. Sorunun kökeni tek bir bileşene indirgenemez; aksine, mekanik sistemin, elektronik kontrolün ve yazılımın etkileşiminden kaynaklanan karmaşık bir durumdur. Planet redüktörler, yüksek tork aktarım kapasiteleri ve kompakt yapıları nedeniyle tercih edilse de, sistem entegrasyonu ve bakım süreçlerinde göz ardı edilen bazı detaylar, köşe dönüşlerindeki bu hassasiyet kaybına yol açabilir. Temelde, hareket eden eksenin komut edilen yolu doğru ve keskin bir şekilde takip edememesi durumudur.

Çalışma Prensibi ve Teknik Veriler

Bir CNC tezgahında eksen hareketleri, genellikle servo motorlar tarafından tahrik edilen bilyalı vidalar (ball screws) veya lineer motorlar aracılığıyla sağlanır. Planet redüktörler, servo motor ile bilyalı vida arasına entegre edilerek motorun torkunu artırır ve ataleti eşleştirir. Bu sayede, daha küçük motorlarla daha büyük yüklerin hassas bir şekilde hareket ettirilmesi mümkün olur. Ancak, bu güç aktarım zincirindeki her bir halka, sistemin genel hassasiyetini etkileyebilir.

Köşe dönüşlerindeki bozulmaların temel nedenleri genellikle şunlardır:

• Mekanik Boşluk (Backlash): Planet redüktörlerin dişlileri arasında veya bilyalı vida somununda oluşan boşluklar, yön değiştirme anlarında eksenin komut edilen pozisyona anında tepki vermesini engeller. Bu durum, köşe dönüşlerinde “yumuşama” veya “yuvarlama” olarak adlandırılan hatalara yol açar. Özellikle düşük kaliteli veya aşınmış redüktörlerde bu boşluk daha belirgindir. Yüksek hassasiyetli uygulamalar için düşük boşluklu (low-backlash) planet redüktörler tercih edilmelidir.
• Servo Sistem Ayarları (Gain Tuning): Servo motorların kontrol parametreleri (P, I, D kazançları, besleme oranları) yanlış ayarlandığında, eksenler komut edilen yörüngeyi tam olarak takip edemez. Yüksek kazançlar osilasyona, düşük kazançlar ise gecikmeye ve pozisyonlama hatalarına neden olabilir. Özellikle hızlı yön değiştirmeler gerektiren köşe dönüşlerinde, servo motorun anlık tepki verme yeteneği kritik önem taşır. Yetersiz ayarlanmış bir servo sistemi, komut edilen köşeyi “kesemez” veya “fazla döner” (overshoot/undershoot).
• Makine Rijitliği ve Titreşimler: CNC tezgahının gövde yapısı, eksen kızakları, bilyalı vidalar ve hatta kesici takım tutucusu gibi tüm mekanik bileşenlerin yeterli rijitliğe sahip olmaması, kesme kuvvetleri altında esnemelere ve titreşimlere neden olur. Köşe dönüşlerinde kesme kuvvetlerinin yönü ve şiddeti aniden değiştiği için, bu esnemeler işleme hatası olarak yüzeye yansır. Planet redüktörün kendisinin burulma rijitliği de bu noktada önemlidir; düşük rijitlik, tork aktarımı sırasında istenmeyen esnemelere neden olabilir.
• Atalet Uyumu ve Dinamik Performans: Servo motorun ataleti ile tahrik ettiği yükün (redüktör, bilyalı vida, tabla vb.) ataleti arasında doğru bir oran olmalıdır. Yetersiz atalet uyumu, servo sistemin optimal performansını düşürür ve özellikle hızlanma/yavaşlama anlarında istenmeyen tepkilere yol açar. Köşe dönüşleri, sürekli hızlanma ve yavaşlama gerektiren dinamik hareketlerdir.
• CAM/CNC Programlama ve Yörünge Kontrolü: CNC kontrol ünitesinin ve CAM yazılımının köşe işleme stratejileri büyük önem taşır. Bazı kontrol üniteleri, keskin köşelerde hız düşürme ve yavaşlama algoritmalarını (cornering speed reduction, look-ahead function) yetersiz uygulayabilir. Programdaki G kodlarının düzgünlüğü, köşe dönüşlerinin yumuşak geçişlerle mi yoksa keskin duruşlarla mı yapılacağını belirler. Hızlı ve ani yön değiştirmeler, mekanik ve elektronik sistemleri zorlayarak bozulmaları artırır.

Sahada Dikkat Edilmesi Gerekenler

• Redüktör Seçimi ve Montajı:

  Doğru redüktör seçimi, sorunun temelini oluşturur. Uygulamanın gerektirdiği tork, hız, atalet ve özellikle boşluk (backlash) değerlerine uygun bir redüktör seçilmelidir. Yüksek hassasiyetli CNC uygulamaları için mutlaka düşük boşluklu (precision planetary gearbox) redüktörler kullanılmalıdır. Montaj sırasında redüktör ile motor ve bilyalı vida arasındaki kaplinlerin doğru hizalandığından, tork anahtarı ile belirtilen değerlerde sıkıldığından emin olunmalıdır. Yanlış montaj, erken aşınmaya ve artan boşluğa yol açar.

• Servo Sistem Optimizasyonu ve Ayarları:

  CNC tezgahının performansını doğrudan etkileyen en kritik faktörlerden biri servo sistem ayarlarıdır. Yetkili servis veya deneyimli bir mühendis tarafından periyodik olarak servo kazanç ayarları (gain tuning) yapılmalıdır. Bu ayarlar, makinenin mekanik karakteristiklerine, işlenecek malzemenin sertliğine ve kesme hızlarına göre optimize edilmelidir. Özellikle ivmelenme (acceleration) ve yavaşlama (deceleration) rampaları, köşe dönüşlerindeki hassasiyeti belirler. Gerekirse, kontrol ünitesinin ileri besleme (feedforward) ve titreşim bastırma (vibration suppression) fonksiyonları etkinleştirilmeli ve ayarlanmalıdır.

• Mekanik Sistem Kontrolü ve Bakımı:

  Planet redüktörün yanı sıra, bilyalı vida somunundaki boşluk, lineer kızakların durumu, yatakların aşınması ve makine tablasının rijitliği düzenli olarak kontrol edilmelidir. Bu bileşenlerdeki herhangi bir gevşeklik veya aşınma, köşe dönüşlerinde hassasiyet kaybına yol açar. Periyodik yağlama, temizlik ve gevşek bağlantıların sıkılması gibi bakım işlemleri aksatılmamalıdır. Makine geometrisi ve paralellik ayarları düzenli olarak kontrol edilmeli, gerekirse kalibrasyon yapılmalıdır.

• CAM ve CNC Programlama Stratejileri:

  İşleme programı hazırlanırken CAM yazılımında köşe dönüşleri için uygun stratejiler belirlenmelidir. Özellikle sert malzemelerin işlenmesinde, keskin köşelerde takım yolunun yumuşatılması (corner rounding, arc fitting) veya köşe hızının otomatik olarak düşürülmesi (corner speed reduction) gibi fonksiyonlar kullanılabilir. CNC kontrol ünitesinin look-ahead (ileri okuma) özelliği, kontrolörün gelecekteki hareketleri önceden tahmin ederek daha yumuşak geçişler yapmasını sağlar. Programlamada ani yön değişikliklerinden kaçınmak, mekanik sistemi daha az zorlar ve daha iyi köşe kalitesi sağlar.

Sık Karşılaşılan Sorunlar ve Çözümleri

Sahada karşılaşılan köşe dönüşü bozulmaları genellikle belirli semptomlarla ortaya çıkar ve çoğu zaman birden fazla faktörün birleşimiyle tetiklenir:

• Sorun: Köşelerde Yuvarlama veya Keskinlik Kaybı (Corner Rounding/Washout)

  Neden: Yüksek mekanik boşluk (redüktör, bilyalı vida), yetersiz servo kazançları, düşük makine rijitliği, CAM programında aşırı yumuşatma veya kontrol ünitesinin yetersiz köşe işleme algoritmaları.

  Çözüm: Redüktör ve bilyalı vida boşluklarını kontrol edin ve gerekirse ayarlayın veya değiştirin. Servo kazançlarını optimize edin, özellikle pozisyon ve hız kazançlarını artırın (ancak osilasyona neden olmayacak şekilde). Makinenin mekanik bağlantılarını kontrol edin ve sıkın. CAM programında köşe yumuşatma ayarlarını gözden geçirin, CNC kontrol ünitesinin “exact stop” veya “high accuracy” modlarını deneyin. Kesme hızını köşe dönüşlerinde kademeli olarak düşürün.

• Sorun: Köşelerde Titreşim veya Yüzey Pürüzlülüğü

  Neden: Yüksek servo kazançları nedeniyle sistemin aşırı tepki vermesi (overshoot), mekanik rezonanslar, dengesiz takım veya takım tutucu, yetersiz makine rijitliği, aşınmış lineer kızaklar veya yataklar.

  Çözüm: Servo kazançlarını kademeli olarak azaltın. Makinenin rezonans frekanslarını tespit ederek bunları önleyici önlemler alın (örn. sönümleyici elemanlar). Takım ve takım tutucunun balansını kontrol edin. Gevşek mekanik bağlantıları sıkın, aşınmış parçaları değiştirin. Kesme parametrelerini (devir, ilerleme) optimize edin.

• Sorun: Köşelerde Pozisyonlama Hatası (Overshoot/Undershoot)

  Neden: Servo sistemin komut edilen pozisyonu aşması veya hedef pozisyona tam ulaşamaması. Genellikle yanlış ayarlanmış PID (Oransal-İntegral-Türevsel) kazançları veya atalet uyumsuzluğu.

  Çözüm: Servo sistemin PID kazançlarını yeniden ayarlayın. Özellikle D (Türevsel) kazancı, overshoot’u azaltmada etkilidir. İleri besleme (feedforward) parametrelerini optimize edin. Motor ve yük ataleti arasındaki uyumu kontrol edin, gerekirse redüksiyon oranını veya motoru gözden geçirin.

• Sorun: Köşe Dönüşlerinde Yavaşlama ve Üretkenlik Kaybı

  Neden: Kontrol ünitesinin agresif köşe yavaşlatma algoritmaları, yetersiz işleme gücü veya aşırı muhafazakar CAM programlama stratejileri.

  Çözüm: CNC kontrol ünitesinin “look-ahead” veya “high-speed machining” ayarlarını gözden geçirin ve optimize edin. CAM yazılımında köşe toleranslarını ve yumuşatma parametrelerini daha agresif ayarlayın (ancak yüzey kalitesinden ödün vermeden). Gerekirse daha güçlü bir servo sistemi veya daha rijit bir makine yapısı düşünün.

Uzman Tavsiyesi

Planet redüktörlü CNC tezgahlarında köşe dönüşlerinin bozulması, tek bir bileşenin arızasından ziyade, sistemin bütünsel bir başarısızlığı olarak ele alınmalıdır. Redüktörün kendisindeki yüksek boşluk veya düşük burulma rijitliği elbette önemli bir faktördür; ancak bu durum genellikle yetersiz servo ayarları, makine mekaniğindeki zayıflıklar ve hatalı programlama stratejileri ile birleştiğinde ciddi sorunlara yol açar. Endüstriyel otomasyon sektöründeki tecrübelerimiz göstermektedir ki, en iyi sonuçlar, ancak tüm bu faktörlerin bir arada optimize edilmesiyle elde edilebilir. Bir uzman tavsiyesi olarak, öncelikle makine seçimi aşamasında, uygulamanın gerektirdiği hassasiyet ve dinamik performans beklentilerine uygun, düşük boşluklu ve yüksek rijitlikli planet redüktörlere sahip CNC tezgahları tercih edilmelidir. Mevcut makinelerde ise, periyodik bakım programlarının titizlikle uygulanması, redüktör ve bilyalı vida boşluklarının düzenli olarak kontrol edilip ayarlanması hayati önem taşır. Servo sistem ayarları, makinenin “kalbi” niteliğindedir; bu ayarların yetkili ve deneyimli personel tarafından, her bir uygulamaya özel olarak optimize edilmesi, köşe dönüşlerindeki hassasiyeti doğrudan etkiler. Ayrıca, CAM programcılarının ve operatörlerin, köşe dönüşlerindeki dinamik yükleri ve takım yolunun etkilerini iyi anlamaları, uygun işleme stratejileri geliştirmeleri gerekmektedir. Son olarak, operatörlerin ve bakım ekibinin sürekli eğitimi, olası sorunların erken teşhisi ve çözümü için kritik bir yatırımdır. Unutulmamalıdır ki, yüksek hassasiyetli üretim, sadece ileri teknolojiye sahip ekipmanlarla değil, aynı zamanda bu ekipmanları doğru bir şekilde anlayan, kullanan ve bakımını yapan nitelikli insan kaynağıyla mümkündür. Bu bütünsel yaklaşımla, planet redüktörlü CNC tezgahlarınızda köşe dönüşlerindeki bozulmaları minimize ederek üretim kalitenizi ve verimliliğinizi artırabilirsiniz.
