Planet redüktör etiketindeki oran (i), tork (M2) ve devir (n1/n2) değerleri, redüktörün giriş ve çıkış millerindeki hız ve güç aktarım kapasitesini gösteren kritik parametrelerdir. Etikette “i” ile gösterilen oran, giriş hızının çıkış hızına bölümüdür; “M2” veya “T2” çıkış torkunu (Nm cinsinden), “n1” giriş devrini (motor devri), “n2” ise çıkış devrini (rpm cinsinden) belirtir. Bu değerler, sistemin doğru boyutlandırılması ve optimum performansı için temel alınır.

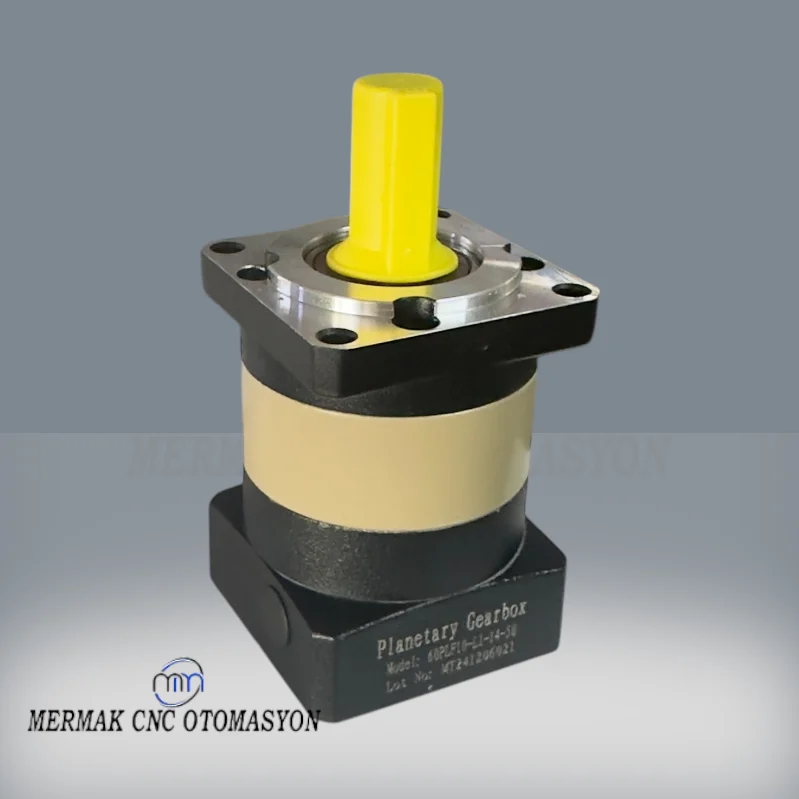

Planet Redüktör Etiketindeki Oran, Tork ve Devir Değerleri Nasıl Okunur? Nedir?
Endüstriyel otomasyon ve makine tasarımında, bir sistemin hareketini ve gücünü yönetmek için redüktörler hayati bileşenlerdir. Özellikle yüksek hassasiyet, kompakt yapı ve yüksek tork kapasitesi gerektiren uygulamalarda planet redüktörler tercih edilir. Bu redüktörlerin performansı ve uygulama uyumluluğu, üzerinde yer alan etiketteki teknik verilerle doğrudan ilişkilidir. Etiketteki oran, tork ve devir değerlerini doğru okumak ve yorumlamak, hem sistemin verimli çalışmasını sağlamak hem de olası arızaların önüne geçmek için temel bir mühendislik becerisidir.
Planet redüktör etiketi, aslında redüktörün “kimlik kartı” gibidir. Bu kart üzerinde yer alan her bir parametre, redüktörün belirli bir çalışma koşulunda nasıl performans göstereceğini açıklar. Bu makale, özellikle endüstriyel otomasyon sektöründeki mühendisler, teknisyenler ve saha çalışanları için bu değerlerin nasıl okunacağını, ne anlama geldiğini ve sahada ne gibi çıkarımlar yapılması gerektiğini detaylıca açıklamaktadır.
Çalışma Prensibi ve Teknik Veriler
Planet redüktörler, merkezi bir güneş dişlisi, bu güneş dişlisi etrafında dönen ve bir taşıyıcıya bağlı planet (uydu) dişlileri ile dış çeperde yer alan bir iç dişli (ring dişli) halkasından oluşur. Bu yapı, yüksek tork yoğunluğu ve kompakt boyut avantajı sunar. Etiketteki veriler de bu mekanizmanın performans sınırlarını belirler:
Oran (i)
Oran (i), bir redüktörün en temel ve belirleyici parametresidir. Etikette genellikle “i” harfi ile belirtilir ve birimsiz bir değerdir (örneğin, i=5, i=10, i=100). Oran, giriş devrinin (n1) çıkış devrine (n2) bölünmesiyle elde edilir (i = n1 / n2). Aynı zamanda, çıkış torkunun (M2) giriş torkuna (M1) bölünmesiyle de yaklaşık olarak ifade edilebilir (i ≈ M2 / M1, verimlilik kayıpları göz ardı edildiğinde). Yüksek bir oran, motor devrini önemli ölçüde düşürürken, çıkış torkunu aynı oranda artırır. Örneğin, i=10 olan bir redüktör, 3000 rpm’lik bir motor girişini 300 rpm’lik bir çıkışa dönüştürür ve teorik olarak torku 10 katına çıkarır. Uygulama gereksinimlerine göre doğru oranın seçilmesi, sistemin hız ve güç dengesi için kritiktir.
Tork (M2 veya T2)
Tork (M2 veya T2), redüktörün çıkış milinde üretebileceği dönme kuvvetini ifade eder ve genellikle Newton metre (Nm) cinsinden belirtilir. Etikette genellikle iki ana tork değeri bulunur:
- Nominal Çıkış Torku (M2n): Redüktörün sürekli olarak güvenle sağlayabileceği maksimum torktur. Bu değer, redüktörün termal ve mekanik sınırları dikkate alınarak belirlenir. Uygulamanın sürekli yükü bu değeri aşmamalıdır.
- Maksimum (Tepe) Çıkış Torku (M2max): Redüktörün kısa süreli (genellikle 1000 çalışma saati boyunca toplam 1000 çevrim veya daha az) kaldırabileceği en yüksek torktur. Ani yükler, kalkış anları veya acil durumlar için bu değer önemlidir. Bu değerin sürekli aşılması redüktöre kalıcı hasar verebilir.
Tork değeri, redüktörün bir yükü hareket ettirme veya durdurma kapasitesini doğrudan gösterir. Uygulamanın gerektirdiği tork ihtiyacının doğru belirlenmesi ve redüktörün bu ihtiyacı güvenle karşılayabileceğinden emin olunması hayati önem taşır. Ayrıca, servis faktörü (fs) de tork seçimiyle ilişkilidir; bu faktör, nominal torku, uygulama koşullarına (şok yükler, çalışma süresi, sıcaklık vb.) göre ayarlar.
Devir (n1 ve n2)
Devir (n1 ve n2), redüktörün giriş ve çıkış millerinin dakikadaki dönüş sayısını ifade eder ve genellikle rpm (revolutions per minute – devir/dakika) cinsinden belirtilir.
- Giriş Devri (n1): Motordan redüktöre gelen devirdir. Etikette genellikle “maksimum giriş devri (n1max)” ve “nominal giriş devri (n1n)” olarak belirtilir. Motorun maksimum devri, redüktörün izin verilen maksimum giriş devrini aşmamalıdır.
- Çıkış Devri (n2): Redüktörden yüke aktarılan devirdir. Bu değer, giriş devrinin orana bölünmesiyle bulunur (n2 = n1 / i). Uygulamanın gerektirdiği son hız, bu değerle eşleşmelidir.
Doğru devir değerlerinin seçimi, sistemin hareket hassasiyeti, üretim hızı ve genel verimliliği üzerinde doğrudan etkilidir. Etikette belirtilen devir sınırlarına uyulmaması, aşırı ısınma, gürültü ve redüktör ömrünün kısalması gibi sorunlara yol açabilir.
| Parametre | Değer/Açıklama |
|---|---|
| Oran (i) | Giriş devri / Çıkış devri (n1/n2). Örnek: i=50. Birimsizdir. |
| Nominal Çıkış Torku (M2n) | Redüktörün sürekli olarak sağlayabileceği tork. Örnek: 150 Nm. |
| Maksimum Çıkış Torku (M2max) | Kısa süreli, ani yüklerde kaldırabileceği en yüksek tork. Örnek: 300 Nm. |
| Giriş Devri (n1max) | Redüktörün izin verilen maksimum giriş devri. Örnek: 6000 rpm. |
| Çıkış Devri (n2) | Giriş devrinin orana bölünmesiyle elde edilen çıkış devri. Örnek: n1/i. |
| Verimlilik (η) | Redüktörün enerji kaybı olmadan gücü aktarma oranı. Örnek: %97. |
| Model Kodu | Redüktörün tipini ve boyutunu belirten kod. Örnek: PLX090-50-S2. |
| IP Koruma Sınıfı | Toz ve suya karşı koruma seviyesi. Örnek: IP65. |
Sahada Dikkat Edilmesi Gerekenler
- Doğru Redüktör Seçimi ve Etiket Doğrulaması: Sahada bir redüktörü değiştirmeden veya yeni bir sisteme entegre etmeden önce, mutlaka mevcut veya seçilen redüktörün etiketini kontrol edin. Uygulamanın gerektirdiği tork, devir ve oran değerlerinin, etikette belirtilen nominal değerlerle uyumlu olduğundan emin olun. Yedek parça siparişlerinde, etiket üzerindeki model kodu ve seri numarasının birebir eşleştiğini doğrulayın. Yanlış redüktör seçimi, performans düşüşünden sistem arızasına kadar ciddi sorunlara yol açabilir.
- Çevresel Faktörler ve IP Koruma Sınıfı: Etikette genellikle redüktörün IP (Ingress Protection) koruma sınıfı belirtilir (örneğin, IP65). Bu değer, redüktörün toz ve suya karşı ne kadar dayanıklı olduğunu gösterir. Sahadaki çalışma ortamının (nem, toz, kimyasallar, sıcaklık) IP sınıfıyla uyumlu olduğundan emin olun. Yüksek nem veya tozlu ortamlarda daha yüksek IP sınıfına sahip redüktörler tercih edilmelidir. Aşırı sıcaklıklar, etikette belirtilen çalışma sıcaklığı aralığını aşmamalıdır, aksi takdirde yağlama özelliklerini kaybedebilir ve redüktör ömrü kısalabilir.
- Yağlama ve Bakım Bilgileri: Bazı etiketlerde veya üreticinin el kitabında redüktörün yağlama tipi, yağ miktarı ve yağ değişim periyodu hakkında bilgiler bulunabilir. Bu bilgiler, redüktörün uzun ömürlü ve sorunsuz çalışması için kritik öneme sahiptir. Sahada düzenli bakım rutinleri oluştururken bu bilgilere mutlaka uyulmalıdır. Yanlış yağlama veya yağ seviyesi, aşırı ısınmaya ve dişli aşınmasına neden olabilir.
- Montaj Pozisyonu ve Termal Yönetim: Redüktörlerin bazıları belirli montaj pozisyonları için tasarlanmış olabilir ve bu bilgi etikette veya ürün kataloğunda belirtilir. Yanlış montaj pozisyonu, yağlamayı olumsuz etkileyebilir. Ayrıca, yüksek tork ve devir uygulamalarında redüktörün ısınması kaçınılmazdır. Etikette belirtilen termal kapasiteye dikkat edilmeli ve gerekirse ek soğutma çözümleri düşünülmelidir. Aşırı ısınma, contaların ve yağın bozulmasına yol açar.
- Titreşim ve Gürültü Kontrolü: Etikette doğrudan belirtilmese de, redüktörün nominal tork ve devir değerleri içinde çalışması, kabul edilebilir seviyelerde titreşim ve gürültü üretmesini sağlar. Eğer redüktör normalden fazla titreşim veya gürültü yapıyorsa, bu etiketteki değerlerin aşıldığına veya iç mekanik bir soruna işaret edebilir. Saha personelinin bu tür anormal durumları tespit edip raporlaması önemlidir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Planet redüktör etiketindeki değerlerin yanlış okunması veya göz ardı edilmesi, sahada çeşitli sorunlara yol açabilir. En sık karşılaşılan sorunlardan biri, redüktörün aşırı yüklenmesidir. Eğer uygulamanın gerektirdiği tork, redüktörün nominal çıkış torku (M2n) veya kısa süreli tepe torku (M2max) değerlerini sürekli olarak aşıyorsa, dişlilerde aşınma, mil kırılması veya rulman arızaları meydana gelebilir. Çözüm olarak, uygulamanın gerçek tork ihtiyacını yeniden hesaplamak ve daha yüksek tork kapasitesine sahip bir redüktör seçmek veya yükü azaltmak gerekir. Bir diğer sorun, aşırı hızdır. Motor devrinin redüktörün izin verilen maksimum giriş devrini (n1max) aşması durumunda, redüktörde aşırı ısınma, yüksek gürültü ve rulman ömrünün kısalması yaşanabilir. Bu durumda, motor devrini düşürmek veya daha yüksek devir kapasitesine sahip bir redüktör kullanmak çözüm olabilir. Yanlış oran seçimi de sıkça karşılaşılan bir problemdir; bu durum, sistemin ya çok yavaş ve yetersiz torkla çalışmasına ya da çok hızlı ve kontrolsüz hareket etmesine neden olabilir. Doğru oranın, uygulamanın hız ve tork gereksinimlerini karşılayacak şekilde seçilmesi esastır. Etiketteki değerlerin okunmasında yapılan hatalar, redüktörün yanlış montajına veya yanlış yağlama seçimine de yol açabilir. Örneğin, etikette belirtilen yağlama tipi veya viskoziteye uyulmaması, dişli temas noktalarında yetersiz yağlama ve buna bağlı olarak erken aşınma anlamına gelir. Herhangi bir şüphe durumunda, üreticinin teknik dokümanlarına başvurmak veya uzman desteği almak en doğru yaklaşımdır. Ayrıca, redüktörün etiketinde yer alan seri numarası, üreticiye başvurulduğunda doğru teknik destek ve yedek parça temini için hayati bir bilgidir.
Uzman Tavsiyesi
Planet redüktör etiketindeki oran, tork ve devir değerleri, bir endüstriyel otomasyon sisteminin kalbini oluşturan bu kritik bileşenin performansını ve uygulama uyumluluğunu belirleyen temel göstergelerdir. Bu değerleri doğru bir şekilde okumak, anlamak ve yorumlamak, sadece bir teknik gereklilik değil, aynı zamanda sistemin güvenilirliğini, verimliliğini ve ömrünü doğrudan etkileyen bir mühendislik sorumluluğudur. Saha rehberi niteliğindeki bu makalede belirtildiği üzere, “i” ile gösterilen oran, hız ve tork dönüşümünü; “M2” veya “T2” ile ifade edilen tork, yük taşıma kapasitesini; “n1” ve “n2” ile belirtilen devirler ise hareket hızını tanımlar. Bu parametrelerin her biri, uygulamanın dinamik gereksinimleriyle titizlikle eşleştirilmelidir. Etiketteki nominal ve maksimum değerler arasındaki farkları kavramak, ani yüklenme durumlarında redüktörün sınırlarını bilmek ve aşırı yüklemelerden kaçınmak için elzemdir. Ayrıca, IP koruma sınıfı, çalışma sıcaklığı aralığı ve yağlama bilgileri gibi diğer etiket detayları da redüktörün çevresel koşullara uyumunu ve bakım gereksinimlerini belirlemede yol göstericidir. Unutulmamalıdır ki, bir redüktörün ömrü ve performansı, büyük ölçüde doğru seçime, uygun montaja ve düzenli bakıma bağlıdır. Bu nedenle, herhangi bir redüktör değişimi, yeni bir sistem tasarımı veya arıza giderme durumunda, etiket üzerindeki verilere tam hakimiyet ve bu verileri saha koşullarıyla ilişkilendirebilme yeteneği, operasyonel süreklilik ve maliyet tasarrufu açısından paha biçilmezdir. Şüpheye düşüldüğünde veya karmaşık uygulamalar söz konusu olduğunda, her zaman üreticinin teknik dokümantasyonuna başvurmak ve alanında uzman mühendislerden destek almak en akılcı yaklaşımdır. Etiket, sadece bir kağıt parçası değil, aynı zamanda redüktörün size fısıldadığı değerli bilgiler bütünüdür; onu doğru dinlemek, başarılı bir otomasyon çözümünün anahtarıdır.
