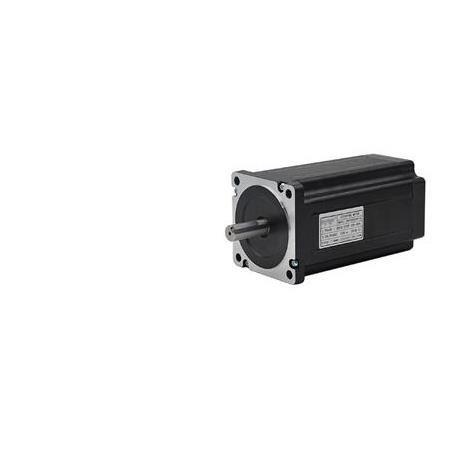

NEMA23 step motor ve CWD556 sürücüyü bağlamak için aşağıdaki adımları takip edebilirsiniz. Ancak, her zaman üreticinin sağladığı belgeleri ve talimatları dikkatle inceleyin, çünkü bu genel adımlar özel bir ürün için geçerli olmayabilir.
Güç kaynağı: İlk olarak, CWD556 sürücüsü için uygun bir güç kaynağı seçin. Sürücü için önerilen güç kaynağı 24-50V DC aralığındadır. Güç kaynağınızın çıkış amper değeri, motorun çalışma akımına eşit veya daha büyük olmalıdır.
Güç kablosu bağlantısı: CWD556 sürücüsünün güç terminallerine (+V ve GND) uygun güç kablosu bağlantısını yapın. Güç kaynağını şu anda açmayın.
Motor bağlantısı: NEMA23 step motorunuzun dört kablosunu (A+, A-, B+ ve B-) CWD556 sürücüsünün ilgili terminallerine bağlayın. Bu bağlantıları doğru yapmak önemlidir, çünkü yanlış bağlantı motorun doğru şekilde çalışmamasına veya hasar görmesine neden olabilir.
Mikro adım ve akım ayarı: CWD556 sürücüsünde, mikro adım çözünürlüğünü ve motor akımını ayarlamak için DIP anahtarlarını kullanın. Üreticinin belirttiği motorun çalışma akımı ve mikro adım ayarlarını takip edin.
Pulse ve Direction sinyalleri: Kontrol sisteminizden (örneğin, bir Arduino veya CNC kontrol kartı) uygun Pulse (PUL) ve Direction (DIR) sinyallerini CWD556 sürücüsünün ilgili terminallerine bağlayın.
Kontrol sistemi: Kontrol sisteminizi ayarlayarak, step motorunuzun hareketini kontrol edebilirsiniz. Bu, özel yazılım ve doğru parametrelerle gerçekleştirilebilir.
Güç kaynağını açın: Tüm bağlantıları ve ayarları tamamladıktan sonra güç kaynağını açın ve motorunuzun doğru şekilde çalıştığını kontrol edin.
Unutmayın, bu işlemleri gerçekleştirirken her zaman güvenliği ön planda tutun ve elektrikle çalışırken dikkatli olun.
CWD556 step motor sürücüsü, Pulse (PUL) ve Direction (DIR) sinyalleri ile kontrol edilir. Bu sinyaller, step motorun hareketini ve yönünü belirlemek için kullanılır. Genellikle bir mikrodenetleyici, PLC veya CNC kontrol kartı gibi harici bir kontrol sistemi tarafından sağlanır.
Pulse (PUL) sinyali: PUL sinyali, step motorun adım sayısını kontrol eder. Her bir pulse, step motorun bir mikro adım atmasına neden olur. Pulse sinyalinin frekansı, motorun adım hızını belirler. Yüksek frekanslı pulse sinyalleri, step motorun daha hızlı hareket etmesini sağlar. Pulse sinyalini CWD556 sürücüsünde "PUL+" ve "PUL-" terminallerine bağlamanız gerekir.
Direction (DIR) sinyali: DIR sinyali, step motorun dönme yönünü belirler. DIR sinyalinin mantık seviyesine (yüksek veya düşük) bağlı olarak, motor saat yönünde veya saat yönünün tersine dönecektir. Yön sinyalini CWD556 sürücüsünde "DIR+" ve "DIR-" terminallerine bağlamanız gerekir.
Bağlantıları gerçekleştirirken, kontrol sisteminizle uyumlu sinyal seviyelerini kullandığınızdan emin olun. Genellikle, bu sinyaller 5V veya 24V DC arasında değişebilir. Ayrıca, kontrol sisteminizin toprak (GND) hattını CWD556 sürücüsünün toprak hattına bağlamayı unutmayın.
Pulse ve Direction sinyallerini kullanarak, kontrol sisteminizin yazılımını ve parametrelerini ayarlayarak step motorunuzun hareketini ve yönünü denetleyebilirsiniz.
NEMA 23 step motorunun kablo renkleri ve bağlantıları, motor üreticisine bağlı olarak değişebilir. Motorunuzun teknik belgelerine ve bağlantı şemasına başvurarak doğru bağlantıları yapmalısınız.
Ancak, yaygın olarak kullanılan kablo renkleri ve bağlantıları aşağıdaki gibidir:
Bu bağlantıları, CWD556 gibi bir step motor sürücüsüne bağlamak için şu şekilde yapabilirsiniz:
Dikkat: Bu genel bir örnektir ve motorunuzun bağlantıları farklı olabilir. Her zaman üreticinin sağladığı teknik belgelere ve bağlantı şemasına başvurun. Yanlış bağlantılar, step motorun doğru çalışmamasına veya hasar görmesine neden olabilir.
NEMA 23 step motoru ve bir sürücü (örneğin, CWD556) arasında bağlantı kurmak için aşağıdaki adımları izleyebilirsiniz. Bu genel bir örnek olduğunu unutmayın ve üreticinin sağladığı teknik belgelere ve bağlantı şemasına başvurarak doğru bağlantıları yapmalısınız.
Motor kablosu bağlantısı: NEMA 23 step motorunuzun dört kablosunu (A+, A-, B+ ve B-) sürücünün ilgili terminallerine bağlayın. Yaygın kablo renkleri ve bağlantıları şunlardır:
Farklı motorlar için renkler ve bağlantılar değişebilir, bu nedenle her zaman üreticinin belgelerine başvurun.
Güç kaynağı bağlantısı: Sürücü için uygun bir güç kaynağı seçin ve sürücünün güç terminallerine (+V ve GND) bağlayın. Güç kaynağı, motorun çalışma akımına ve sürücünün özelliklerine uygun olmalıdır.
Mikro adım ve akım ayarı: Sürücü üzerinde bulunan DIP anahtarlarını kullanarak, mikro adım çözünürlüğünü ve motor akımını ayarlayın. Üreticinin belirttiği motorun çalışma akımı ve mikro adım ayarlarını takip edin.
Pulse ve Direction sinyalleri: Kontrol sisteminizden (örneğin, bir Arduino veya CNC kontrol kartı) uygun Pulse (PUL) ve Direction (DIR) sinyallerini sürücünün ilgili terminallerine bağlayın. Pulse sinyalini "PUL+" ve "PUL-" terminallerine, Direction sinyalini "DIR+" ve "DIR-" terminallerine bağlayın.
Kontrol sistemi: Kontrol sisteminizi ayarlayarak step motorun hareketini kontrol edebilirsiniz. Bu, özel yazılım ve doğru parametrelerle gerçekleştirilebilir.
Tüm bağlantıları ve ayarları tamamladıktan sonra, güç kaynağını açın ve motorun doğru şekilde çalıştığını kontrol edin. Elektrikle çalışırken dikkatli olun ve güvenliği ön planda tutun.
