Mach4’te Probe Strike Status Nasıl Okunur ve Ölçüm Gerçekten Temas Ettiyse Nasıl Anlaşılır?

Mach4’te Probe Strike Status Nasıl Okunur ve Ölçüm Gerçekten Temas Ettiyse Nasıl Anlaşılır? Nedir?

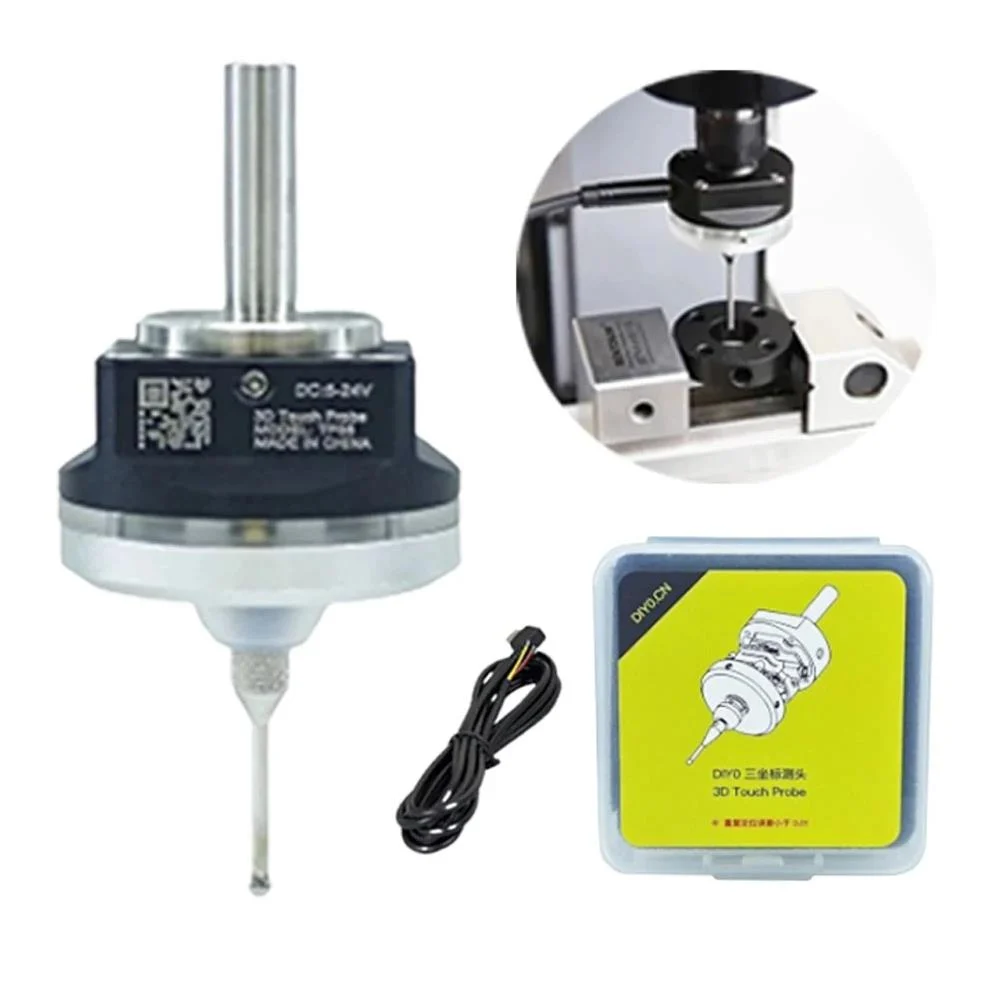

Endüstriyel otomasyon ve CNC işleme süreçlerinde, iş parçası veya takım geometrisinin hassas bir şekilde belirlenmesi kritik öneme sahiptir. Bu hassasiyet, genellikle bir prob (dokunmatik prob) kullanılarak sağlanır. Prob, fiziksel bir yüzeye temas ettiğinde bir elektrik sinyali üreten bir sensördür. Mach4, bu sinyali yorumlayarak CNC makinesinin konumunu kaydeder ve bu sayede ölçüm, takım sıfırlama veya parça denetimi gibi işlemleri otomatikleştirir. “Probe Strike Status” terimi, probun bir yüzeye temas edip etmediğini, yani bir “vuruş” gerçekleştirip gerçekleştirmediğini gösteren durumu ifade eder.

Mach4 ortamında prob temas durumunu anlamak, yalnızca bir göstergenin yanıp sönmesini izlemekten daha fazlasını gerektirir. Bu, makine kontrol yazılımının (Mach4) probdan gelen sinyali doğru bir şekilde algıladığından ve bu sinyalin gerçek bir fiziksel temastan kaynaklandığından emin olmayı içerir. Yanlış pozitifler (hayalet temaslar) veya yanlış negatifler (gerçek temasa rağmen algılanmama) üretim hatalarına, iş parçası hasarına veya makine arızalarına yol açabilir. Bu nedenle, prob statusunu doğru okumak ve teması doğrulamak, otomasyon sistemlerinin güvenilirliği ve hassasiyeti için temel bir adımdır.

Mach4, prob girişini genellikle bir dijital giriş sinyali olarak işler. Prob bir yüzeye temas ettiğinde, elektrik devresini kapatır veya açar (prob tipine bağlı olarak NO/NC – Normalde Açık/Normalde Kapalı). Mach4 bu sinyal değişikliğini algılar ve bunu kullanıcı arayüzünde, G-kodunda veya Lua scriptlerinde okunabilir bir duruma dönüştürür. Amacımız, bu dijital sinyalin fiziksel gerçekliği yansıttığından emin olmaktır.

Çalışma Prensibi ve Teknik Veriler

Mach4’te prob temas durumunu okumanın ve doğrulamanın birden fazla yöntemi vardır. Her yöntem, farklı bir kullanım senaryosuna ve detay seviyesine hitap eder:

1. Mach4 Kullanıcı Arayüzü Üzerinden Gözlem (Diagnostics Screen)

En basit ve hızlı yöntem, Mach4’ün Diagnostics (Teşhis) ekranını kullanmaktır. Bu ekran, makinenin tüm giriş ve çıkış sinyallerinin anlık durumunu gösterir.

• Erişim: Mach4 ana ekranında “Diagnostics” sekmesine tıklayın.
• Gözlem: “Input Signals” bölümünde, “Probe” etiketli bir gösterge veya LED bulunur. Normalde bu gösterge sönük veya gri renktedir. Prob bir yüzeye temas ettiğinde (veya manuel olarak tetiklendiğinde), bu gösterge parlak bir renge (genellikle yeşil) dönüşmelidir. Bu anlık durum değişikliği, Mach4’ün prob sinyalini başarıyla algıladığını gösterir.
• Doğrulama: Fiziksel olarak probun ucuna dokunarak veya uygun bir test yüzeyine yaklaştırarak bu göstergenin durumunu değiştirebildiğinizi kontrol edin. Gösterge, teması kestiğinizde eski durumuna dönmelidir. Bu, sinyalin doğru bir şekilde açılıp kapandığını teyit eder.

2. G-Kodu Komutları ve Sistem Değişkenleri ile Okuma

Otomatik ölçüm ve kalibrasyon rutinleri için G-kodu, prob durumunu programatik olarak okumanın temel yoludur.

• G31 Komutu: Mach4’te prob hareketini başlatmak için G31 (Düz Prob), G31.1 (Sabit İlerleme Hızıyla Prob) veya G31.2 (Değişken İlerleme Hızıyla Prob) komutları kullanılır. Bu komutlar, probun belirtilen bir yöne doğru hareket etmesini sağlar ve prob bir yüzeye temas ettiğinde hareketi otomatik olarak durdurur.
• #2000 Sistem Değişkeni: G31 komutu tamamlandıktan sonra, probun temas edip etmediğini kontrol etmek için #2000 sistem değişkeni kullanılır.
  • Eğer prob başarıyla bir yüzeye temas ettiyse, #2000 değişkeninin değeri 1 (True) olur.
  • Eğer prob, belirtilen hareket limiti içinde herhangi bir yüzeye temas etmeden hedefe ulaştıysa, #2000 değişkeninin değeri 0 (False) olur.

  Bu değişkeni G-kodu içinde bir koşullu ifade (IF THEN) ile kontrol ederek temasın gerçekleşip gerçekleşmediğini anlayabilir ve buna göre farklı işlemler (örneğin, hata mesajı verme, yeniden deneme) yapabilirsiniz.

• #2001, #2002, #2003 Sistem Değişkenleri: Prob bir yüzeye temas ettiğinde, Mach4 probun temas anındaki X, Y ve Z eksen koordinatlarını sırasıyla #2001, #2002 ve #2003 değişkenlerine kaydeder. Bu değerler, ölçümün temelini oluşturur ve gerçek temasın bir kanıtıdır. Eğer bu değerler, probun hareket başlangıç koordinatlarından anlamlı bir şekilde farklıysa, bir temasın gerçekleştiğini gösterir.

3. Lua Scripting ile Real-Time Okuma

Mach4, gelişmiş otomasyon ve özel arayüzler için Lua programlama dilini destekler. Lua scriptleri aracılığıyla probun anlık durumunu programatik olarak sorgulayabilirsiniz.

• `mc.mcCntlGetInput()` Fonksiyonu: Bu fonksiyon, belirli bir giriş sinyalinin anlık durumunu döndürür. Prob girişi için genellikle `mc.ISIG_PROBE` veya `mc.ISIG_PROBE2` (ikinci prob girişi varsa) kullanılır.
  • Örnek: `local probeStatus = mc.mcCntlGetInput(mc.ISIG_PROBE)`
  • Eğer `probeStatus` değişkeni `true` (doğru) ise, prob temas halinde demektir. Eğer `false` (yanlış) ise, temas yok demektir.

  Bu yöntem, özel ekran butonları, makro programlar veya otomatik süreçler içinde prob durumunu izlemek için idealdir.

• Doğrulama: Lua scriptleri ile okunan durumun, Diagnostics ekranındaki gösterge ve fiziksel probun durumu ile tutarlı olup olmadığını kontrol etmek, entegrasyonun doğruluğu için önemlidir.

Teknik Veriler ve Çalışma Prensibi Detayları

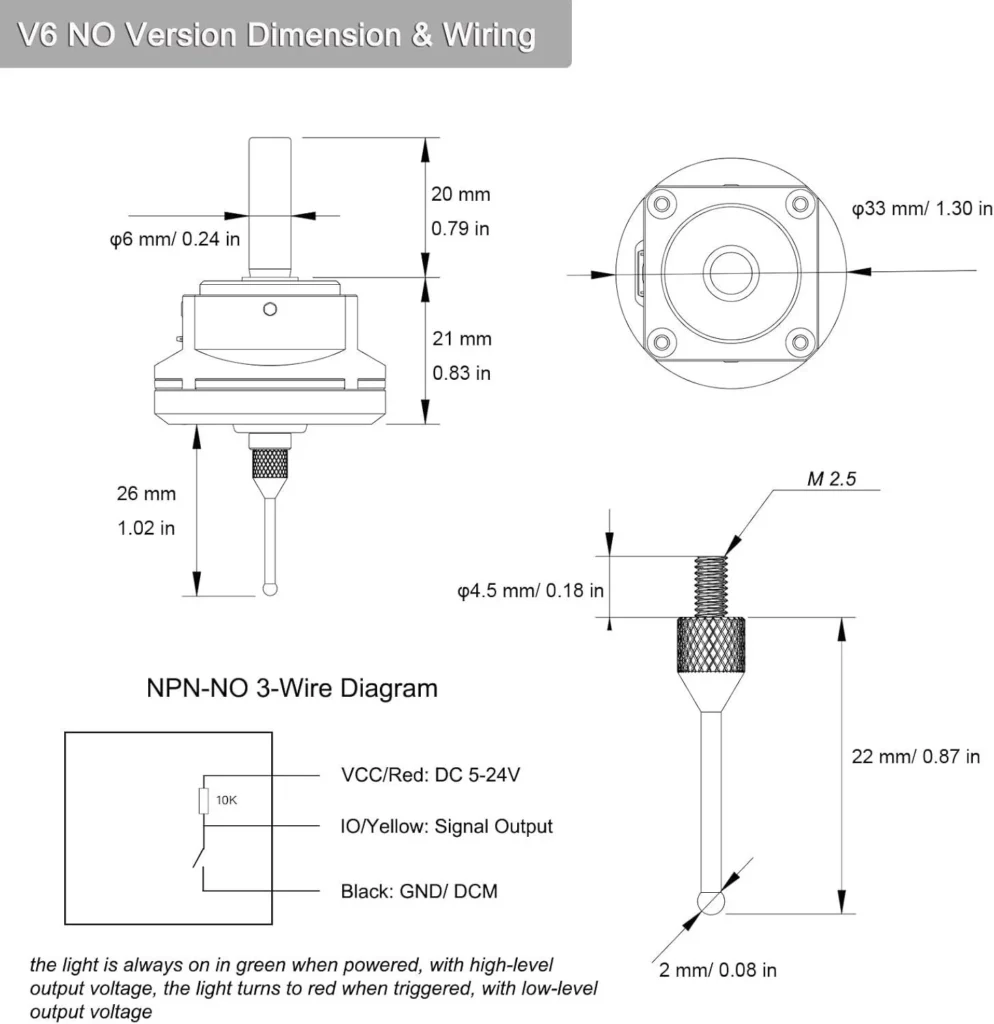

Bir probun çalışma prensibi genellikle mekanik bir anahtarın kapanması (NC – Normalde Kapalı veya NO – Normalde Açık kontak) veya bir optik/lazer sensörün ışık yolunun kesilmesi esasına dayanır. Mach4 bu sinyali, kontrol kartı (ESS, UC100, SmoothStepper vb.) üzerinden alır ve dijital bir giriş olarak yorumlar. Mach4’ün Ports & Pins (Portlar ve Pinler) ayarlarında, hangi pinin prob girişi olarak atanacağı ve sinyalin aktif durumu (aktif yüksek veya aktif düşük) yapılandırılır. Bu ayarların doğru yapılması, probun sorunsuz çalışması için kritik öneme sahiptir.

Ek olarak, Mach4’te debouncing (sekme önleme) ayarları bulunur. Mekanik probların temas anında oluşan kısa süreli sinyal dalgalanmalarını filtrelemek için bu ayarlar kullanılır. Yanlış debouncing ayarları, probun ya hiç algılanmamasına ya da birden fazla kez tetiklenmiş gibi görünmesine neden olabilir. Bu nedenle, prob temasının gerçekten gerçekleştiğini anlamak için, debouncing ayarlarının makul seviyelerde olduğundan ve sinyalin temiz olduğundan emin olmak gerekir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Prob sistemlerinde karşılaşılan sorunlar genellikle donanım, yazılım veya çevresel faktörlerden kaynaklanır. İşte sık görülen sorunlar ve çözüm önerileri:

• Yanlış Tetikleme veya “Hayalet Temas”: Prob bir yüzeye temas etmediği halde Mach4’ün temas algılaması.
  • Nedenler: Elektriksel gürültü (EMI/RFI), gevşek kablolar, yanlış debouncing ayarları, probun aşırı hassasiyeti (mekanik problarda).
  • Çözümler: Ekranlı kablo kullanın ve doğru topraklayın. Kabloları motor sürücülerinden ve yüksek akım hatlarından uzak tutun. Mach4’ün “Ports & Pins” ayarlarındaki “Debounce” değerini artırın (çok yüksek değerler tepki süresini uzatabilir). Probun hassasiyetini ayarlayın (varsa). Probun mekanik olarak sıkışmadığından veya kirlenmediğinden emin olun.
• Probun Tetiklenmemesi: Prob bir yüzeye temas etmesine rağmen Mach4’ün temas algılamaması.
  • Nedenler: Kablo kopukluğu, prob arızası, yanlış pin ataması veya sinyal mantığı (“Ports & Pins” ayarlarında “Active Low” veya “Active High” hatası), probun yeterince hassas olmaması, debouncing ayarının çok yüksek olması, G31 hareket limitinin temas noktasından önce bitmesi.
  • Çözümler: Tüm kablo bağlantılarını kontrol edin (multimetre ile süreklilik testi yapın). Probun kendisini ayrı bir güç kaynağı ile test edin (eğer mümkünse). “Ports & Pins” ayarlarını kontrol edin, prob pininin doğru atandığından ve sinyal mantığının (Normalde Açık/Kapalı proba göre) doğru olduğundan emin olun. Debounce ayarını düşürün. G31 komutundaki hedef koordinatın temas noktasını güvenli bir şekilde aştığından emin olun.
• Tekrarlanabilirlik Sorunları: Aynı noktaya yapılan birden fazla ölçümde farklı koordinat değerleri elde edilmesi.
  • Nedenler: Mekanik boşluklar (makine eksenlerinde, prob tutucuda), probun iç mekanizmasında aşınma, titreşim, elektriksel gürültü, yüzey pürüzlülüğü, prob kalibrasyon hatası.
  • Çözümler: Makinenin mekanik bileşenlerini (lineer kızaklar, bilyalı vidalar) kontrol edin ve boşlukları giderin. Prob tutucusunun sağlam olduğundan emin olun. Gürültü kaynaklarını izole edin. Prob kalibrasyonunu tekrarlayın. Ölçüm hızını (F değeri) düşürün.
• Yavaş Tepki Süresi: Prob temas ettiğinde makinenin durması veya koordinatları kaydetmesi uzun sürmesi.
  • Nedenler: Yüksek debouncing ayarları, kontrol kartı veya bilgisayarın aşırı yüklenmesi, yavaş iletişim hızı.
  • Çözümler: Debouncing ayarını optimize edin (en düşük kararlı değere ayarlayın). Mach4’ün çalıştığı bilgisayarın performansını kontrol edin ve gereksiz uygulamaları kapatın. Kontrol kartı ile bilgisayar arasındaki iletişim hızını (varsa) kontrol edin.
• Yanlış Koordinat Kaydedilmesi: Temas algılanıyor ancak kaydedilen X, Y, Z koordinatları hatalı.
  • Nedenler: Prob ofsetlerinin yanlış girilmesi, probun mekanik olarak bükülmesi/hasar görmesi, iş parçası sıfır noktasının yanlış ayarlanması.
  • Çözümler: Prob ofsetlerini (çap, uzunluk) dikkatlice yeniden ölçün ve Mach4’e doğru girin. Probun fiziksel bütünlüğünü kontrol edin. İş parçası sıfırlama prosedürünü gözden geçirin.

Uzman Tavsiyesi

Mach4 tabanlı CNC sistemlerinde probun doğru çalışması, otomasyonun hassasiyeti ve verimliliği için temel bir taştır. Prob temas durumunu okumak ve bunun gerçek bir fiziksel teması temsil ettiğini doğrulamak, hem görsel arayüzden (Diagnostics ekranı) anlık sinyal takibi, hem G-kodu içindeki sistem değişkenlerinin (#2000, #2001, #2002, #2003) programatik kontrolü, hem de Lua scriptleri ile gerçek zamanlı sorgulama gibi çeşitli yöntemlerle mümkündür. Ancak, bu dijital okumaların ardındaki fiziksel gerçekliği anlamak ve doğrulamak, sistemin güvenilirliği açısından hayati önem taşır. Saha tecrübesiyle sabitlenmiştir ki, en doğru sonuçlar, sağlam bir mekanik kurulum, temiz ve ekranlı elektriksel bağlantılar, doğru kalibre edilmiş bir prob ve iyi planlanmış G-kodu stratejisi birleştiğinde elde edilir. Karşılaşılan sorunların büyük çoğunluğu, kablolama hataları, elektriksel gürültü veya yanlış yazılım ayarlarından kaynaklanır. Bu nedenle, bir sorunla karşılaşıldığında, önce basit kontrollerden (kablolar, bağlantılar, Diagnostics ekranı) başlayarak daha karmaşık yazılım ayarlarına ve prob kalibrasyonuna doğru ilerlemek en mantıklı yaklaşımdır. Unutmayın, prob sisteminizin düzenli bakımı ve kalibrasyonu, uzun vadeli güvenilirlik ve tutarlı ölçüm hassasiyeti sağlamanın anahtarıdır. Endüstriyel otomasyon ortamında, “ölçülemeyen şey yönetilemez” ilkesi gereği, probun her temasının doğru bir şekilde algılandığından ve yorumlandığından emin olmak, üretim kalitenizi doğrudan etkileyecektir.
