Mach4’te Backlash Compensation, Screw Mapping ve Hassasiyet Düzeltmeleri Nasıl Planlanır? Nedir?

Endüstriyel otomasyon ve CNC işleme dünyasında, parça hassasiyeti ve tekrar edilebilirliği, üretim kalitesinin temelini oluşturur. Ancak her mekanik sistemde olduğu gibi, CNC tezgahları da doğası gereği bazı hassasiyet kayıplarına tabidir. Bu kayıpların başında mekanik boşluk (backlash) ve vida hatası (screw error) gelir. Mach4, bu tür mekanik kusurları yazılımsal olarak telafi etme yeteneği sunarak tezgahların performansını optimize etmeye yardımcı olan güçlü bir CNC kontrol yazılımıdır. Bu bölümde, Backlash Compensation, Screw Mapping ve genel hassasiyet düzeltmeleri kavramlarını ve Mach4 özelindeki önemini detaylıca inceleyeceğiz.

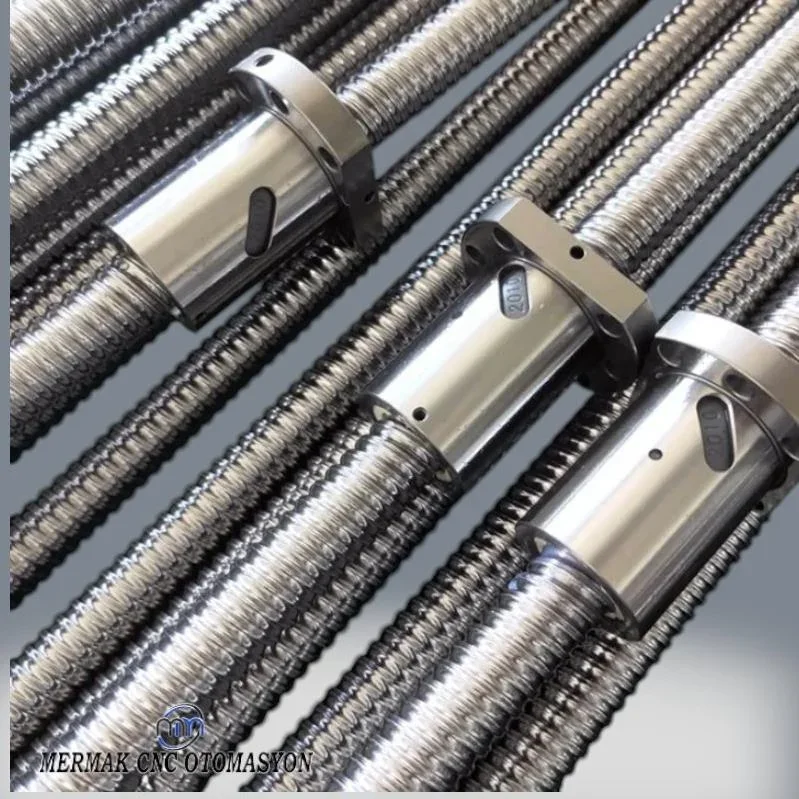

Backlash Compensation (Boşluk Telafisi), bir hareket sistemindeki, özellikle vidalar (lead screws) ve somunlar (nuts) arasındaki mekanik boşluğun neden olduğu konumlandırma hatasını giderme yöntemidir. Bir eksen yön değiştirdiğinde, mekanik boşluk nedeniyle motor bir miktar hareket etse de, tezgahın hareketli kısmı hemen tepki vermez. Bu durum, özellikle hassas konturlarda veya delik işleme gibi yön değişimlerinin sık olduğu uygulamalarda önemli hatalara yol açar. Mach4, bu boşluğu ölçüp kaydederek, her yön değişiminde sisteme ilave bir hareket komutu gönderir ve bu boşluğu “alır”, böylece beklenen konum ile gerçek konum arasındaki farkı ortadan kaldırır. Bu, özellikle eski veya yıpranmış tezgahlar için kritik bir düzeltmedir.

Screw Mapping (Vida Haritalama) veya diğer adıyla Lead Screw Compensation, bir eksen boyunca vidanın üretim toleransları, aşınma veya montaj hataları nedeniyle ortaya çıkan lineer olmayan konumlandırma hatalarını düzeltme işlemidir. Bir vida, teorik olarak her dönüşte belirli bir mesafeyi katetmelidir, ancak gerçekte bu mesafe, vidanın farklı noktalarında hafifçe değişebilir. Bu durum, özellikle uzun eksenlerde kümülatif hatalara yol açar. Screw Mapping, eksen boyunca belirlenen çok sayıda noktada tezgahın komut edilen konumu ile gerçek konumu arasındaki farkı ölçerek bir hata haritası oluşturur. Mach4, bu haritayı kullanarak, her komut edilen konum için gerekli düzeltmeyi gerçek zamanlı olarak uygular. Bu sayede, vidanın doğrusal olmayan hataları giderilerek tüm eksen boyunca yüksek konumlandırma hassasiyeti sağlanır.

Hassasiyet Düzeltmeleri (Accuracy Adjustments) ise, Backlash Compensation ve Screw Mapping’i kapsayan daha geniş bir terimdir. Bu terim, tezgahın genel geometrik doğruluğunu, termal kararlılığını ve dinamik performansını etkileyen tüm faktörleri ele almayı içerir. Mach4’ün sunduğu bu özellikler, sadece mekanik kusurları gidermekle kalmaz, aynı zamanda tezgahın potansiyelini en üst düzeye çıkararak, zorlu endüstriyel otomasyon uygulamalarında dahi üstün performans sunmasını sağlar. Planlama süreci, bu düzeltmelerin doğru bir şekilde uygulanabilmesi için kapsamlı bir ölçüm, analiz ve konfigürasyon çalışmasını gerektirir.

Çalışma Prensibi ve Teknik Veriler

Mach4’te hassasiyet düzeltmelerinin planlanması, sistemin mekanik ve elektronik bileşenlerinin derinlemesine anlaşılmasını gerektiren çok adımlı bir süreçtir. Doğru planlama, sadece mevcut hataları gidermekle kalmaz, aynı zamanda tezgahın ömrü boyunca tutarlı performans sergilemesini sağlar. İşte bu düzeltmelerin çalışma prensipleri ve teknik detayları:

Backlash Compensation (Boşluk Telafisi) Planlaması:

Boşluk telafisinin temel amacı, bir eksenin yön değiştirmesi anında meydana gelen mekanik boşluğu ortadan kaldırmaktır. Mach4, bu boşluk değerini her eksen için ayrı ayrı tanımlamanıza olanak tanır.

Çalışma Prensibi: Mach4, bir eksen hareket yönünü tersine çevirdiğinde, tanımlanan boşluk değeri kadar ek bir hareket komutu gönderir. Bu “ekstra” hareket, boşluğu alır ve ardından normal hareketine devam eder. Bu sayede, tezgahın hareketli kısmı, kontrolörün beklediği konumda olur.

Teknik Veriler ve Planlama Adımları:

1. Ön Mekanik Kontrol: Telafiye başlamadan önce, mekanik boşluğun minimum düzeyde olduğundan emin olun. Gevşek somunlar, yıpranmış rulmanlar, gevşek kaplinler veya hasarlı vidalar gibi sorunlar öncelikle giderilmelidir. Yazılımsal telafi, ciddi mekanik sorunları maskelememeli, sadece kalan küçük boşlukları gidermelidir.
2. Ölçüm Yöntemi: En doğru yöntem, yüksek hassasiyetli bir komparatör saati (dial indicator) veya tercihen bir lazer interferometre kullanmaktır. Komparatör saati, eksene paralel sabit bir yüzeye monte edilir ve eksen, saat ibresine doğru hareket ettirilir.
   • Ekseni tek yönde (örneğin +X) belirli bir mesafe hareket ettirin.
   • Yönü tersine çevirin (örneğin -X) ve komparatör ibresi hareket etmeye başlayana kadar ekseni hareket ettirin. Bu noktada okunan değer, boşluk miktarıdır.
   • Bu ölçümü eksenin farklı noktalarında ve her iki yönde (X+, X-, Y+, Y-, Z+, Z-) tekrarlayın ve ortalama bir değer alın.
3. Mach4 Konfigürasyonu: Mach4’te `Configure > Control > Motor Tuning` menüsüne gidin. Her eksen için (X, Y, Z, A, B, C) ayrı ayrı `Backlash` değerini, ölçtüğünüz mikron veya inç cinsinden girin.
4. Test ve Doğrulama: Boşluk telafisi ayarlandıktan sonra, küçük dairesel interpolasyon testleri veya yön değiştiren lineer hareket testleri yaparak sonuçları doğrulayın. Aşırı telafi, titreşimlere veya seslere neden olabilir; bu durumda değeri kademeli olarak azaltın.

Screw Mapping (Vida Haritalama) Planlaması:

Screw Mapping, eksen boyunca lineer olmayan hataları düzeltmek için kullanılır. Bu, özellikle uzun eksenlerde ve yüksek hassasiyet gerektiren uygulamalarda hayati öneme sahiptir.

Çalışma Prensibi: Vida haritalama, eksen boyunca önceden tanımlanmış referans noktalarında tezgahın gerçek konumunu ölçer ve bu ölçümleri, komut edilen konumlarla karşılaştırarak bir hata profili oluşturur. Mach4, bu hata profilini bir tablo veya eğri olarak saklar ve her hareket komutunda ilgili düzeltmeyi uygular.

Teknik Veriler ve Planlama Adımları:

1. Ölçüm Cihazı: En ideal yöntem, lazer interferometre kullanmaktır. Bu cihazlar, mikron altı hassasiyetle lineer konumlandırma hatalarını otomatik olarak ölçebilir ve bir hata raporu üretebilir. Alternatif olarak, yüksek hassasiyetli ölçü blokları (gauge blocks) ve komparatör saati kullanılarak manuel ölçümler de yapılabilir, ancak bu çok daha zahmetli ve hataya açıktır.
2. Ölçüm Noktalarının Belirlenmesi: Eksenin tam hareket aralığı boyunca, eşit aralıklarla (örneğin her 50mm veya 100mm’de bir) yeterli sayıda ölçüm noktası belirleyin. Daha fazla nokta, daha doğru bir haritalama sağlar. Minimum 10-20 nokta önerilir.
3. Veri Toplama:
   • Lazer interferometre kullanılıyorsa, yazılımı otomatik olarak veri toplar ve genellikle bir CSV veya TXT formatında hata tablosu oluşturur.
   • Manuel ölçümlerde, tezgahı her referans noktasına hareket ettirin, komparatör saati ile gerçek konumu kaydedin ve bu değeri komut edilen konumdan çıkararak hatayı belirleyin. Bu verileri bir elektronik tabloya kaydedin.
4. Mach4 Entegrasyonu: Mach4, genellikle harici eklentiler (pluginler) veya özel Lua betikleri aracılığıyla Screw Mapping verilerini işler. Bu veriler, Mach4’ün anlayabileceği bir formatta (genellikle bir .csv veya .map dosyası) hazırlanır ve Mach4’ün ilgili dizinine yerleştirilir. Mach4, bu dosyayı yükleyerek eksen hareketlerini gerçek zamanlı olarak düzeltir. Özel bir Lua betiği yazılması veya mevcut bir eklentinin yapılandırılması gerekebilir.
5. Test ve Doğrulama: Haritalama uygulandıktan sonra, hassas parça işleme testleri yaparak ve tekrar lazer interferometre veya komparatör ile eksen boyunca ölçümler yaparak düzeltmelerin etkinliğini doğrulayın.

Hassasiyet Düzeltmeleri Genel Planlaması:

Sahada Dikkat Edilmesi Gerekenler

• Doğru Ölçüm Yöntemlerinin Seçimi ve Uygulanması: Hassasiyet düzeltmelerinin başarısı, doğru ve güvenilir ölçümlere dayanır. Sahada, lazer interferometre gibi profesyonel ölçüm cihazlarının kullanılması, insan hatasını minimize eder ve en yüksek doğrulukta veri sağlar. Eğer bu cihazlar mevcut değilse, yüksek çözünürlüklü dijital komparatör saatleri ve kalibre edilmiş ölçü blokları ile dikkatli ve tekrarlı ölçümler yapılmalıdır. Ölçüm ortamının sıcaklık ve titreşimden arındırılmış olması kritik öneme sahiptir.
• Mekanik Ön Kontroller ve Bakım: Yazılımsal telafiler, mekanik kusurları tamamen ortadan kaldırmaz, sadece etkilerini azaltır. Bu nedenle, Backlash Compensation veya Screw Mapping yapmadan önce tezgahın mekanik durumu kontrol edilmelidir. Yıpranmış bilyalı vidalar, gevşek somunlar, hasarlı rulmanlar, hizasız kaplinler veya zayıf makine yatağı gibi temel mekanik sorunlar önce giderilmelidir. Mekanik boşluklar, yazılımsal telafinin kaldırabileceği sınırların üzerinde ise, telafi etkisiz kalacak veya tezgahın dinamik performansını olumsuz etkileyecektir. Periyodik bakım, bu tür sorunların önceden tespit edilmesini sağlar.
• Çevresel Faktörlerin Yönetimi: Sıcaklık dalgalanmaları, tezgahın metal bileşenlerinde genleşme ve büzülmeye neden olarak boyut hatalarına yol açar. Bu, özellikle hassas işleme uygulamalarında ciddi sorunlara yol açabilir. Mümkünse, tezgahın çalıştığı ortam sıcaklığı sabit tutulmalı ve hava akımı kontrol edilmelidir. Tezgahın stabilize olması için belirli bir “ısınma süresi” tanınmalıdır. Ayrıca, titreşim ve nem gibi diğer çevresel faktörler de kontrol altında tutulmalıdır.
• Periyodik Kalibrasyon ve Yeniden Değerlendirme: CNC tezgahları, sürekli kullanım ve mekanik aşınma nedeniyle zamanla hassasiyetini kaybedebilir. Bu nedenle, uygulanan Backlash ve Screw Mapping değerlerinin belirli aralıklarla (örneğin yıllık veya binlerce çalışma saati sonrası) yeniden ölçülmesi ve güncellenmesi gereklidir. Özellikle parça hassasiyetinde düşüşler gözlemlendiğinde, ilk şüphelenilecek noktalardan biri kalibrasyonun güncel olmamasıdır. Bu, bir önleyici bakım stratejisinin önemli bir parçasıdır.
• Mach4 Yazılım Entegrasyonu ve Optimizasyonu: Mach4’ün güncel sürümünün kullanılması, en iyi performansı ve en yeni özellikleri sunar. Backlash değerleri, Motor Tuning menüsünden kolayca girilebilirken, Screw Mapping için genellikle özel Lua betikleri veya üçüncü taraf eklentilerinin doğru şekilde yapılandırılması gerekir. Bu entegrasyonun sorunsuz çalıştığından ve veri dosyalarının doğru formatta olduğundan emin olunmalıdır. Ayrıca, telafi ayarları, tezgahın maksimum hız ve ivme limitlerini etkileyebilir; bu nedenle, performans ve hassasiyet arasında optimum dengeyi bulmak için ayarların dikkatlice optimize edilmesi gerekir.
• Kapsamlı Test ve Doğrulama Süreçleri: Düzeltmeler uygulandıktan sonra, sadece tek yönlü hareket testleri yapmak yeterli değildir. Dairesel interpolasyon testleri (circularity tests), köşe dönüş testleri ve test parçası işleme gibi yöntemlerle tezgahın üç boyutlu performansı ve doğruluğu doğrulanmalıdır. Bu testler, olası kalan hataları veya aşırı telafi edilmiş durumları ortaya çıkarabilir. Hassas ölçüm aletleriyle işlenmiş parçaların kontrol edilmesi, nihai doğruluğun en iyi göstergesidir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Mach4’te hassasiyet düzeltmeleri uygulanırken sahada karşılaşılan bazı yaygın sorunlar ve bunların çözüm yolları aşağıdaki gibidir:

• Sorun: Aşırı Backlash Compensation (Boşluk Telafisi) Değeri.

  Aşırı telafi, eksen yön değiştirdiğinde tezgahın titremesine, gürültü yapmasına veya beklenenden fazla hareket etmesine neden olabilir. Bu durum, özellikle yüksek hızlı yön değişimlerinde belirginleşir ve yüzey kalitesini düşürebilir.

  Çözüm: Ölçüm değerlerini tekrar kontrol edin ve Backlash değerini kademeli olarak azaltın. Genellikle, mekanik boşluk çok fazlaysa, yazılımsal telafi yerine önce mekanik onarım veya ayarlama yapılmalıdır. Değeri, titreşim veya sesler kaybolana kadar düşürün ve test parçaları ile doğruluğu kontrol edin.

• Sorun: Yanlış veya Eksik Screw Mapping Verisi.

  Hatalı ölçümler, yetersiz ölçüm noktası sayısı veya yanlış dosya formatı nedeniyle Screw Mapping düzgün çalışmayabilir. Bu durum, eksen boyunca lineer olmayan hataların devam etmesine veya yeni hataların ortaya çıkmasına yol açar.

  Çözüm: Ölçüm metodolojisini gözden geçirin. Lazer interferometre kullanılıyorsa, kalibrasyonunun güncel olduğundan emin olun. Manuel ölçümlerde, daha fazla ölçüm noktası alın ve her bir noktayı en az üç kez ölçerek ortalama değerleri kullanın. Veri dosyasının Mach4’ün beklediği formata (genellikle CSV) uygun olduğundan ve doğru dizine yerleştirildiğinden emin olun. Mach4’ün ilgili eklentisinin veya Lua betiğinin doğru yüklendiğini ve etkinleştirildiğini kontrol edin.

• Sorun: Termal Kaymalar Nedeniyle Gün İçinde Değişen Hassasiyet.

  Sabah yapılan kalibrasyonun öğleden sonra geçerliliğini yitirmesi, genellikle tezgahın ve çevrenin sıcaklığındaki değişimlerden kaynaklanır.

  Çözüm: Tezgahın çalışma ortam sıcaklığını mümkün olduğunca sabit tutun. Tezgahın tam çalışma sıcaklığına ulaşması için yeterli bir “ısınma süresi” tanıyın. Kritik uygulamalarda, ortam sıcaklığını izleyen ve operatörü uyaran sistemler kurulabilir veya daha gelişmiş sistemlerde, sıcaklık sensörlerinden gelen verileri kullanarak dinamik termal dengeleme yapan özel yazılımlar entegre edilebilir.

• Sorun: Düzeltmeler Sonrası Yavaş İşleme Hızı veya Performans Düşüşü.

  Özellikle eski veya düşük performanslı kontrol bilgisayarlarında, karmaşık Screw Mapping tablolarının işlenmesi veya sürekli Backlash Compensation hesaplamaları, tezgahın maksimum hız ve ivmelenme kapasitesini etkileyebilir.

  Çözüm: Mach4 ayarlarındaki `Look Ahead` (ileriye bakma) değerlerini optimize edin. Kontrol bilgisayarının performansını artırmak için daha hızlı bir işlemci veya daha fazla RAM’e sahip bir sistem kullanmayı düşünün. Ayrıca, Backlash değerinin minimumda tutulması ve Screw Mapping tablosundaki nokta sayısının optimum seviyede olması, işlem yükünü azaltmaya yardımcı olabilir.

• Sorun: Mach4 Yazılımı ile Eklentiler Arası Çakışmalar veya Uyumluluk Sorunları.

  Üçüncü taraf eklentileri veya özel Lua betikleri, Mach4’ün ana sürümüyle uyumsuzluklar yaşayabilir veya diğer eklentilerle çakışabilir.

  Çözüm: Mach4’ü ve tüm eklentileri en güncel sürümlerine yükseltin. Sorun devam ederse, eklentileri tek tek devre dışı bırakarak çakışan eklentiyi tespit edin. Gerekirse, Mach4 forumlarından veya destek kanallarından yardım alın. Özel Lua betikleri kullanılıyorsa, kodun doğru çalıştığından ve Mach4 API’sine uygun olduğundan emin olmak için bir uzmandan destek alın.

Uzman Tavsiyesi

Endüstriyel otomasyon ve hassas işleme alanında, Mach4 gibi gelişmiş bir CNC kontrol yazılımıyla Backlash Compensation, Screw Mapping ve diğer hassasiyet düzeltmelerini doğru bir şekilde planlamak ve uygulamak, bir tezgahın performansını ve üretilen parçaların kalitesini doğrudan etkileyen kritik bir süreçtir. Bu düzeltmeler, sadece mevcut mekanik kusurları gidermekle kalmaz, aynı zamanda tezgahın ömrü boyunca tutarlı ve güvenilir bir şekilde yüksek hassasiyetle çalışmasını sağlar. Modern üretim ortamlarında, mikron seviyesindeki toleranslar artık bir lüks değil, bir gerekliliktir ve bu tür yazılımsal telafiler, bu gereksinimi karşılamanın en maliyet etkin yollarından biridir.

Uzman bir bakış açısıyla, bu süreç bir “yap ve unut” yaklaşımıyla ele alınmamalıdır. Aksine, sürekli izleme, periyodik bakım ve düzenli kalibrasyon gerektiren dinamik bir süreçtir. İlk ve en önemli adım, tezgahın mekanik durumunun mükemmel olduğundan emin olmaktır. Herhangi bir yazılımsal telafi, temel mekanik sorunların üzerine inşa edilmemeli, aksine mekanik olarak optimize edilmiş bir sistemin ince ayarını yapmalıdır. Bu nedenle, rulmanların, bilyalı vidaların ve kaplinlerin düzenli kontrolü ve bakımı, yazılımsal düzeltmelerin etkinliğini maksimize etmek için olmazsa olmazdır. Sahada, sıklıkla karşılaşılan durum, mekanik sorunların yazılımsal çözümlerle maskelenmeye çalışılmasıdır ki bu, uzun vadede daha büyük arızalara ve maliyetlere yol açar.

Lazer interferometre gibi profesyonel kalibrasyon ekipmanlarına yatırım yapmak veya bu hizmetleri dışarıdan almak, başlangıçta bir maliyet gibi görünse de, uzun vadede hatalı parça üretimini ve tezgah arıza sürelerini azaltarak kendini amorti edecektir. Doğru ölçümler olmadan yapılan düzeltmeler, çoğu zaman mevcut durumu daha da kötüleştirebilir. Ayrıca, çevresel faktörlerin (sıcaklık, nem, titreşim) kontrol altında tutulması, elde edilen hassasiyetin sürdürülebilirliği açısından hayati öneme sahiptir.

Mach4’ün esnek yapısı ve eklenti desteği, karmaşık kalibrasyon ihtiyaçlarına cevap verebilmek için geniş bir potansiyel sunar. Ancak bu esneklik, aynı zamanda doğru konfigürasyon ve entegrasyon için belirli bir uzmanlık seviyesi gerektirir. Eğer şirket içi kaynaklar bu derin teknik bilgiye sahip değilse, bu tür hassasiyet düzeltmeleri konusunda uzmanlaşmış bir firmadan danışmanlık veya destek almak, hem zaman hem de kaynak açısından verimli bir yatırım olacaktır. Unutulmamalıdır ki, bir CNC tezgahının gerçek potansiyeli, sadece donanımının kalitesiyle değil, aynı zamanda kontrol yazılımının ne kadar etkin bir şekilde yapılandırıldığıyla da ortaya çıkar. Bu planlama ve uygulama süreci, modern endüstriyel otomasyonun vazgeçilmez bir parçasıdır ve rekabet avantajı sağlamak için kritik öneme sahiptir.
