Mach3’te Her Takım Değişiminden Sonra Otomatik Takım Boyu Ölçmek mi Tool Table Kullanmak mı Daha Doğrudur? Nedir?

Endüstriyel otomasyon ve CNC işleme dünyasında, takım boyu telafisi, işleme hassasiyeti ve parça kalitesi üzerinde doğrudan etkili kritik bir adımdır. Mach3 gibi CNC kontrol yazılımlarında bu telafiyi sağlamanın başlıca iki yöntemi bulunmaktadır: otomatik takım boyu ölçümü (Automatic Tool Length Measurement) ve takım tablosu (Tool Table) kullanımı. Her iki yöntem de takımın iş parçasına göre Z eksenindeki konumunu doğru bir şekilde belirlemeyi amaçlar, ancak çalışma prensipleri, doğruluk seviyeleri ve uygulama gereksinimleri açısından önemli farklılıklar gösterir.

Otomatik takım boyu ölçümü, genellikle bir takım boyu probu (tool length probe) veya takım sensörü (tool sensor) kullanılarak gerçekleştirilir. Her takım değişiminden sonra, makine yeni takımı otomatik olarak bu prob üzerine indirir. Prob tetiklendiğinde, Mach3 takımın Z eksenindeki gerçek uzunluğunu veya referans noktasından uzaklığını kaydeder ve bu değeri takım ofseti (tool offset) olarak sisteme işler. Bu yöntem, her takım değişiminde olası küçük varyasyonları, takım takma hatalarını, hatta takımın ısınma veya aşınma kaynaklı boy değişikliklerini anında telafi ederek maksimum doğruluk ve güvenilirlik sağlar.

Takım tablosu kullanımı ise, her bir takımın boyunun önceden manuel olarak ölçülüp Mach3’ün takım tablosuna (Tool Table) girilmesini gerektirir. Makine bir takım çağırdığında (M6 komutu), Mach3 o takım numarasına karşılık gelen önceden tanımlanmış ofset değerini kullanır. Bu yöntem, ek donanım maliyeti gerektirmemesi ve kurulumunun daha basit olması nedeniyle başlangıçta cazip görünebilir. Ancak, manuel ölçüm hatalarına, takımın tutucuya her seferinde aynı derinlikte takılmaması gibi operatör kaynaklı varyasyonlara ve takım aşınması gibi dinamik değişikliklere karşı hassastır, bu da işleme hassasiyetini düşürebilir.

Çalışma Prensibi ve Teknik Veriler

Her iki yöntemin de kendi içinde bir çalışma prensibi ve teknik avantajları/dezavantajları bulunmaktadır. Endüstriyel otomasyon perspektifinden bakıldığında, seçim genellikle doğruluk, tekrarlanabilirlik, otomasyon seviyesi ve maliyet ekseninde yapılır.

Otomatik Takım Boyu Ölçümü: Prensip ve Teknik Detaylar

Bu sistemler, genellikle bir dokunmatik prob (touch probe) veya lazer sensör (laser sensor) ile çalışır. Mach3’te, takım değişim döngüsüne entegre edilen özel bir M-kodu makrosu veya G31 komutu ile ölçüm süreci başlatılır. Makro, takımı belirlenen bir hızda (genellikle G01 komutuyla) prob üzerine doğru hareket ettirir. Takım ucu proba temas ettiğinde, prob bir sinyal gönderir ve Mach3 bu sinyali algılayarak Z ekseni hareketini durdurur. Bu noktadaki Z ekseni koordinatı kaydedilir. Bu değer, daha sonra referans bir Z noktasına göre (örneğin, iş tablası veya probun üst yüzeyi) hesaplanarak takımın gerçek boyu olarak belirlenir ve takım ofseti (Tool Length Offset – TLO) güncellenir. Bu süreç, takımın boyundaki mikron seviyesindeki değişimleri bile algılayarak işleme sırasında yüksek hassasiyet ve tutarlılık sağlar. Özellikle çoklu takım operasyonları ve seri üretim ortamlarında, her takım değişiminde manuel müdahaleye gerek kalmadan otomatik olarak doğru takım boyu verisi elde edilmesi, üretim verimliliğini ve işleme güvenliğini artırır.

Tool Table Kullanımı: Prensip ve Teknik Detaylar

Sahada Dikkat Edilmesi Gerekenler

• Otomatik Takım Boyu Ölçümü İçin:
  • Prob Seçimi ve Konumlandırma: Endüstriyel ortama uygun, yüksek kaliteli bir takım boyu probu seçilmelidir (mekanik dokunmatik, optik veya lazer). Prob, işleme alanında talaş, soğutma sıvısı ve titreşimden uzak, stabil bir yere monte edilmelidir. Hassasiyet ve tekrarlanabilirlik için probun rijitliği kritik öneme sahiptir.
  • Kalibrasyon ve Bakım: Probun periyodik olarak bilinen bir referans blok veya mastar ile kalibre edilmesi zorunludur. Prob yüzeyinin temizliği, ölçüm doğruluğunu doğrudan etkiler; bu nedenle düzenli temizlik ve hava jeti ile talaş temizleme sistemleri düşünülmelidir.
  • Mach3 Makro ve G Kodu Entegrasyonu: Mach3 içerisinde doğru M-kodları veya özel makroların (örneğin, Ref Z, G31 Probe komutu) yazılması ve takım değişim döngüsüne entegrasyonu hayati öneme sahiptir. Takımın proba yaklaşma ve temas hızları, proba zarar vermeyecek ancak ölçüm süresini optimize edecek şekilde ayarlanmalıdır.
  • Elektriksel Gürültü ve Sinyal Bütünlüğü: Prob sinyalinin CNC kontrol kartına temiz ve gürültüsüz bir şekilde ulaşması sağlanmalıdır. Endüstriyel ortamdaki elektromanyetik gürültü (EMI) kaynakları, hatalı tetiklemelere neden olabilir. Ekranlı kablolama ve uygun topraklama bu sorunu minimize eder.
• Tool Table Kullanımı İçin:
  • Manuel Ölçüm Tutarlılığı ve Standartizasyon: Takım boylarının her zaman aynı yüksek doğrulukta ölçüm cihazı (örneğin, dijital yükseklik mastarı, takım ön ayar cihazı) ve aynı prosedürle yapılması gereklidir. Ölçüm hatalarını azaltmak için standart bir ölçüm istasyonu ve operatör eğitimi şarttır.

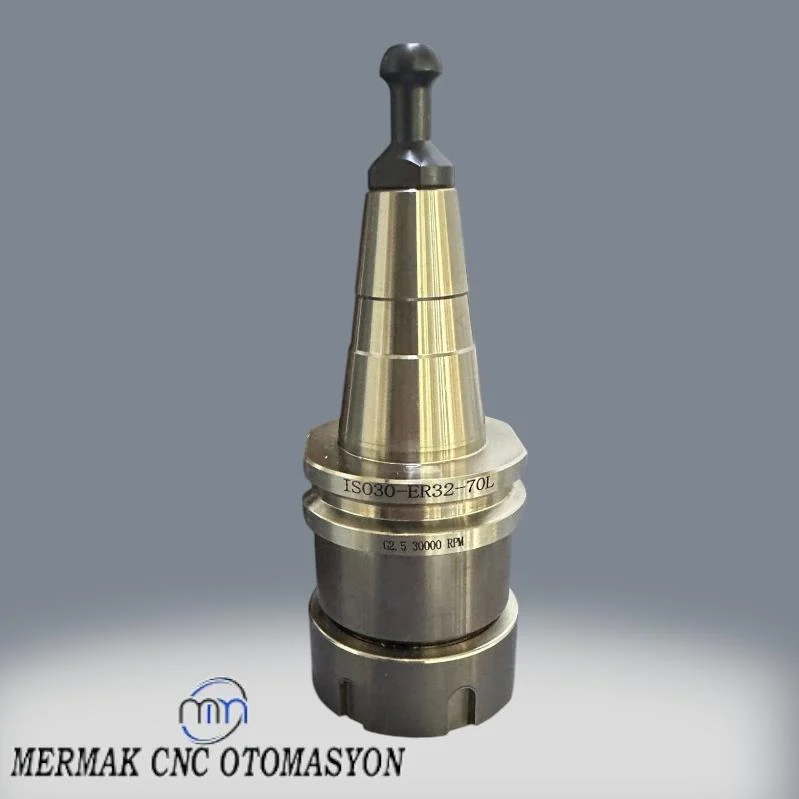

  • Takım Tutucular ve Sıkma: Takımların takım tutucuya her zaman aynı derinlikte ve aynı sıkma kuvvetiyle takılması, takım boyu varyasyonlarını azaltır. Özellikle ER tipi pens tutucularda, takımın pens içine ne kadar derin girdiği, efektif takım boyunu değiştirir.
  • Takım Tablosu Güncelliği ve Yönetimi: Takım değişiklikleri, aşınmalar veya kırılmalar sonrası takım tablosunun anında ve hatasız bir şekilde güncellenmesi gereklidir. Eski veya hatalı veriler, işleme hatalarına yol açar. Bir takım yönetim sistemi (örneğin, barkodlu sistemler) bu süreci kolaylaştırabilir.
  • İş Parçası Sıfırı (Work Offset): İş parçasının Z sıfır noktasının her zaman doğru ve tutarlı bir şekilde belirlenmesi gereklidir. Takım boyu ofsetleri, bu sıfır noktasına göre hesaplandığından, iş parçası sıfırındaki bir hata tüm derinlik ölçümlerini etkiler.

Sık Karşılaşılan Sorunlar ve Çözümleri

Her iki yöntemde de sahada karşılaşılabilecek bazı yaygın sorunlar ve bunlara yönelik çözümler bulunmaktadır:

• Sorun 1: Otomatik ölçümde tutarsız veya hatalı sonuçlar.
  • Nedenler: Prob yüzeyinin kirlenmesi, probun gevşek montajı, elektriksel gürültü, yanlış kalibrasyon, probun aşınması veya takımın proba çok hızlı yaklaşması.
  • Çözümler: Prob yüzeyini düzenli olarak temizleyin. Prob bağlantılarını ve montajını kontrol edin, gerekirse sıkın. Ekranlı kablolar kullanarak ve uygun topraklama yaparak elektriksel gürültüyü azaltın. Prob kalibrasyonunu periyodik olarak ve referans bir mastarla tekrarlayın. Takımın proba yaklaşma hızını Mach3 makrosunda optimize edin (genellikle yavaş yaklaşma daha güvenlidir).
• Sorun 2: Tool Table kullanırken derinlik hataları veya çarpma riski.
  • Nedenler: Manuel ölçüm hataları, takımın tutucuya yanlış veya farklı derinlikte takılması, takım tablosunun güncel olmaması, operatör hatası.
  • Çözümler: Takım ölçüm prosedürlerini standartlaştırın ve operatörlere kapsamlı eğitim verin. Takımların tutucuya her seferinde aynı derinlikte takıldığından emin olun (takım sıkma torkunu standartlaştırın). Takım değişiklikleri ve aşınmalar sonrası Tool Table’ı derhal güncelleyin. İşleme başlamadan önce G-kodu simülasyonu veya “dry run” yaparak olası çarpışmaları önceden tespit edin.
• Sorun 3: Otomatik ölçüm probunun zarar görmesi.
  • Nedenler: Takım çarpması (yanlış G-kodu, yanlış Z koordinatı veya aşırı hız), prob üzerine talaş birikimi, soğutma sıvısının prob mekanizmasına sızması.
  • Çözümler: G-kodlarını ve makroları dikkatlice kontrol edin, takımın proba güvenli bir şekilde yaklaştığından emin olun. Prob etrafında koruyucu bir bariyer veya hava jeti sistemi kurarak talaş ve sıvının birikmesini engelleyin. Probun periyodik bakımını yaparak mekanik aksamının sorunsuz çalıştığından emin olun.
• Sorun 4: Otomatik ölçüm sürecinin zaman alması.
  • Nedenler: Takımın proba çok yavaş yaklaşması, ölçüm makrosunun gereksiz adımlar içermesi.
  • Çözümler: Güvenlik ve doğruluktan ödün vermeden takımın proba yaklaşma ve çekilme hızlarını optimize edin. Ölçüm makrosunu gözden geçirerek gereksiz bekleme sürelerini veya hareketleri ortadan kaldırın. Yüksek hassasiyetli prob kullanarak daha hızlı yaklaşma hızları ile bile doğru ölçüm elde etme imkanı sunar.

Uzman Tavsiyesi

Endüstriyel otomasyon sektöründe, Mach3 tabanlı CNC makineler için takım boyu telafisi yöntemini seçerken, işletmenin ihtiyaçları, üretim tipi, hassasiyet gereksinimleri ve bütçe gibi faktörler kapsamlı bir şekilde değerlendirilmelidir. Ancak, genel bir uzman tavsiyesi olarak, her takım değişiminden sonra otomatik takım boyu ölçümü, Tool Table kullanımına kıyasla çok daha doğru, güvenilir ve otomatize bir çözüm sunar.

Otomatik takım boyu ölçüm sistemleri, manuel ölçüm hatalarını tamamen ortadan kaldırır, takımın tutucuya takılmasındaki küçük varyasyonları telafi eder ve hatta takım aşınması veya termal genleşme gibi dinamik faktörlerin neden olduğu boy değişikliklerini anında düzeltir. Bu sayede, özellikle yüksek hassasiyetli parça üretimi, karmaşık geometrilerin işlenmesi ve seri üretim ortamlarında, parça kalitesinde tutarlılık ve üretim verimliliğinde belirgin bir artış sağlar. Başlangıçtaki prob ve kurulum maliyeti olsa da, uzun vadede hurda oranlarının azalması, işleme süresinin optimize edilmesi ve işleme güvenliğinin artması gibi faydalarla bu yatırım kendini fazlasıyla amorti eder. Otomatik sistemler, operatörün yükünü hafifleterek insan kaynaklı hataları minimize eder ve makine başında geçirilen zamanı daha verimli hale getirir.

Diğer yandan, Tool Table kullanımı, düşük başlangıç maliyeti ve basit kurulumu nedeniyle hobi kullanıcıları, prototipleme atölyeleri veya düşük hassasiyet gerektiren basit işler için hala geçerli bir seçenek olabilir. Ancak, bu yöntemde manuel ölçüm süreçlerinin titizlikle yürütülmesi, takım tablosunun sürekli güncel tutulması ve operatörün yüksek dikkat göstermesi kritik öneme sahiptir. En küçük bir hata bile parça toleranslarının dışına çıkılmasına veya makineye zarar verilmesine neden olabilir.

Sonuç olarak, endüstriyel otomasyon ve profesyonel üretim ortamlarında, otomatik takım boyu ölçüm sistemleri, sunduğu üstün doğruluk, tekrarlanabilirlik, işleme güvenliği ve otomasyon seviyesi ile tartışmasız daha doğru ve tercih edilesi bir yöntemdir. Mach3’ün esnek makro ve G-kodu yetenekleri sayesinde, bu sistemlerin entegrasyonu oldukça kolaydır. Uzun vadeli üretim hedefleri ve kalite standartları göz önüne alındığında, otomatik takım boyu ölçümü, modern CNC işleme tesislerinin vazgeçilmez bir bileşenidir.
