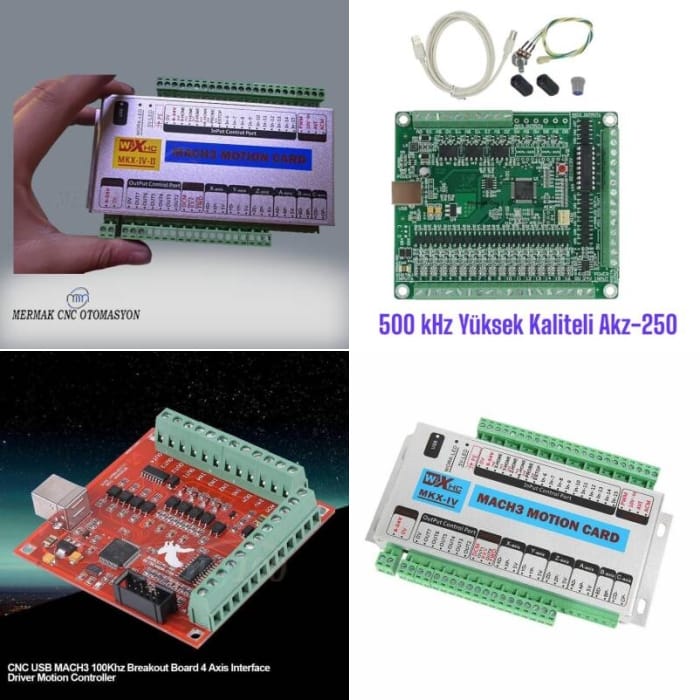

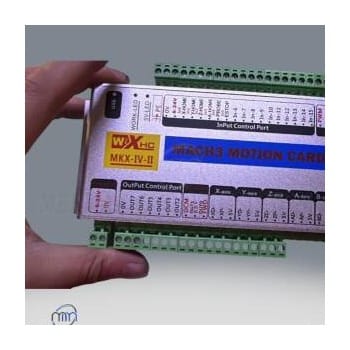

Mach3 NVEM, UC100, ESS ve Benzeri Kartlar Arasında Ne Fark Vardır? Nedir?

Endüstriyel otomasyon ve CNC işleme dünyasında, bir bilgisayarın G-kodlarını yorumlayarak step veya servo motorlara hassas hareket komutları göndermesi kritik bir süreçtir. Bu görevi üstlenen donanımlara hareket kontrol kartları veya CNC kontrol kartları denir. Mach3 NVEM, UC100, ESS gibi kartlar, bu kategoriye giren ve farklı özellik, performans ve bağlantı seçenekleri sunan popüler çözümlerdir. Her biri, PC ile makine arasındaki dijital köprüyü kurarak, işleme kalitesini, hızını ve güvenilirliğini doğrudan etkiler. Bu kartlar, temelde bilgisayardaki yazılımdan (genellikle Mach3 veya Mach4) gelen komutları, motor sürücülerinin anlayabileceği elektriksel darbelere (pulses) dönüştürür ve aynı zamanda limit anahtarları, acil durdurma butonları, takım boyu sensörleri gibi geri besleme sinyallerini de işler.

Bu kartların arasındaki temel farkları anlamak, doğru CNC sistemi kurmak veya mevcut sistemi optimize etmek için hayati öneme sahiptir. Kullanım kolaylığı, maliyet, performans beklentisi ve endüstriyel dayanıklılık gibi faktörler, seçim yaparken göz önünde bulundurulmalıdır. Örneğin, bir hobi kullanıcısının ihtiyaçları ile yüksek hassasiyetli, sürekli çalışan bir endüstriyel makinenin gereksinimleri oldukça farklıdır. Bu rehberde, bu kartların her birinin özelliklerini, çalışma prensiplerini ve hangi senaryolar için daha uygun olduklarını detaylı bir şekilde inceleyeceğiz.

Çalışma Prensibi ve Teknik Veriler

Bu kartların her biri, G-kodu adı verilen standartlaştırılmış makine kontrol dilini yorumlayarak motorları hareket ettirir. Ancak bu yorumlama ve darbe üretme süreçlerini farklı yöntemlerle ve farklı performans seviyelerinde gerçekleştirirler. İşte ana oyuncular ve çalışma prensipleri:

Mach3 Paralel Port (LPT) Kontrolü

Bu, Mach3’ün ilk ve en temel kontrol yöntemidir. Bilgisayarın paralel portunu (LPT) kullanarak doğrudan motor sürücülerine darbe sinyalleri gönderir. Çalışma prensibi oldukça basittir: Mach3 yazılımı, G-kodunu işler ve doğrudan LPT portunun pinleri aracılığıyla adım (step) ve yön (direction) sinyallerini çıkarır. Avantajı, ek bir donanıma ihtiyaç duymaması ve düşük maliyetidir. Ancak, modern işletim sistemlerinin (Windows 7 ve sonrası) gerçek zamanlı performans eksikliği, LPT portunun sınırlı I/O kapasitesi ve elektriksel gürültüye karşı hassasiyeti nedeniyle ciddi dezavantajları vardır. Yüksek darbe frekansları ve hassas interpolasyon gerektiren uygulamalar için yetersiz kalır ve genellikle sadece hobi veya giriş seviyesi makinelerde tercih edilir.

Mach3 NVEM (Ethernet Tabanlı)

NVEM (Ethernet Nümerik Kontrolör) kartları, Mach3 yazılımı ile Ethernet üzerinden iletişim kurar. Bu kartlar, PC’nin gerçek zamanlı işletim sistemi kısıtlamalarından bağımsız, kendi üzerinde gömülü bir mikrodenetleyici veya FPGA (Alan Programlanabilir Kapı Dizisi) barındırır. PC, G-kodunu NVEM’e gönderir ve NVEM, bu kodları kendi içinde işleyerek motor sürücülerine hassas darbe sinyalleri üretir. Ethernet bağlantısı, USB’ye göre daha yüksek veri aktarım hızı, daha uzun kablo mesafeleri ve elektriksel gürültüye karşı daha iyi direnç sunar. Bu, NVEM’i LPT portuna göre çok daha kararlı ve performanslı bir çözüm haline getirir. Genellikle orta seviye hobi veya küçük atölye makinelerinde tercih edilir.

UC100 (USB Tabanlı)

UC100, CNC Drive tarafından üretilen ve Mach3 yazılımı ile USB üzerinden iletişim kuran popüler bir hareket kontrol kartıdır. Tıpkı NVEM gibi, UC100 de kendi üzerinde bir mikrodenetleyiciye sahiptir ve PC’nin gerçek zamanlı kısıtlamalarını aşar. USB bağlantısı, kolay kurulum ve tak-çalıştır özelliği sunar. LPT portunun dezavantajlarını ortadan kaldırırken, NVEM’e benzer bir performans seviyesi sunar. Genellikle 3 veya 4 eksenli makineler için uygundur ve hobi ile yarı profesyonel uygulamalarda yaygın olarak kullanılır. USB’nin doğası gereği, uzun kablo mesafeleri veya yoğun elektriksel gürültü olan ortamlarda bazen sorunlar yaşanabilir, ancak çoğu durumda stabil bir performans sunar.

ESS (Ethernet SmoothStepper)

Sahada Dikkat Edilmesi Gerekenler

• Yazılım ve İşletim Sistemi Uyumluluğu: Seçtiğiniz kartın kullanacağınız CNC yazılımı (Mach3, Mach4, UCCNC vb.) ve işletim sistemi (Windows XP, 7, 10) ile tam uyumlu olduğundan emin olun. Özellikle Mach3’ün eski paralel port sürücüleri modern 64-bit Windows sistemlerinde sorun çıkarabilir. NVEM, UC100 ve ESS gibi harici kontrolörler, işletim sisteminin gerçek zamanlı kısıtlamalarını aşarak daha geniş uyumluluk ve kararlılık sunar.
• Elektriksel Gürültü ve İzolasyon: Endüstriyel ortamlar, motorlar, spindle’lar ve diğer elektrikli ekipmanlardan kaynaklanan yoğun elektriksel gürültüye maruz kalır. Bu gürültü, kontrol kartının sinyallerini bozabilir, motor atlamalarına veya yanlış okumalara neden olabilir. Opto-izolasyonlu giriş ve çıkışlara sahip kartlar, bu tür gürültüyü minimize ederek sistemin kararlılığını artırır. ESS gibi yüksek kaliteli kartlar genellikle daha iyi izolasyon ve gürültü bağışıklığı sunar. Kablolamada ekranlı (shielded) kablolar kullanmak ve doğru topraklama yapmak hayati öneme sahiptir.
• Kablolama Kalitesi ve Mesafesi: USB ve Ethernet kablolarının kalitesi ve uzunluğu, veri bütünlüğünü etkiler. Endüstriyel sınıf, iyi ekranlanmış Ethernet kabloları, uzun mesafelerde bile stabil iletişim sağlarken, kalitesiz USB kabloları kısa mesafelerde bile sorun çıkarabilir. USB 2.0 için maksimum önerilen kablo uzunluğu genellikle 5 metredir, ancak Ethernet için bu mesafe 100 metreye kadar çıkabilir.
• Güç Kaynağı ve Stabilite: Kontrol kartına sağlanan güç kaynağının stabil ve yeterli akıma sahip olması çok önemlidir. Dalgalı veya yetersiz güç, kartın hatalı çalışmasına, iletişim sorunlarına veya hatta arızalanmasına neden olabilir. Genellikle kartlar için ayrı, izole bir DC güç kaynağı kullanmak en iyisidir.
• Giriş/Çıkış (I/O) Kapasitesi: Makinenizin ihtiyaç duyduğu limit anahtarları, takım değiştiriciler, soğutma pompaları, acil durdurma butonları gibi tüm giriş ve çıkışları destekleyecek yeterli sayıda I/O pinine sahip bir kart seçmelisiniz. Gelecekteki genişlemeleri de göz önünde bulundurarak biraz fazla I/O kapasitesi olan bir kart seçmek akıllıca olacaktır.
• Gerçek Zamanlı Performans ve Darbe Frekansı: Yüksek hızlı ve hassas işleme gerektiren uygulamalar için yüksek darbe frekansı ve gerçek zamanlı performans sunan kartlar (özellikle ESS) tercih edilmelidir. Düşük darbe frekansları, motorların daha yavaş dönmesine veya mikro adımlama (microstepping) ayarlarında hassasiyet kaybına yol açabilir.
• Topraklama ve EMC (Elektromanyetik Uyumluluk): Tüm elektrikli bileşenlerin (motor sürücüleri, spindle sürücüleri, kontrol kartı, PC kasası) doğru şekilde topraklanması, elektriksel gürültüyü en aza indirmek ve sistemin EMC uyumluluğunu sağlamak için kritik öneme sahiptir. Yanlış topraklama döngüleri (ground loops) ciddi sorunlara yol açabilir.

Sık Karşılaşılan Sorunlar ve Çözümleri

Bu kontrol kartlarını kullanırken çeşitli sorunlarla karşılaşmak olasıdır. İşte bazı yaygın sorunlar ve çözüm önerileri:

• Motor Atlamaları veya Yanlış Konumlandırma:
  • Sorun: Step motorlar beklenmedik şekilde adım atlar veya istenen konuma ulaşamaz.
  • Çözüm:
    1. Darbe Frekansı: Kartınızın desteklediği maksimum darbe frekansını kontrol edin. Yetersiz frekans, motorun hızına yetişememesine neden olabilir. Daha yüksek frekanslı bir kart (örn. ESS) gerekebilir.
    2. Gürültü: Elektriksel gürültü, sinyalleri bozabilir. Opto-izolasyonlu kartlar kullanın, ekranlı kablolarla kablolama yapın ve tüm sistemi doğru şekilde topraklayın. Motor sürücülerini ve kontrol kartını ayrı güç kaynaklarından beslemeyi deneyin.
    3. Motor Ayarları: Mach3 veya kullanılan yazılımdaki motor ayarlarını (adımlar/mm, hız, ivme) doğru yaptığınızdan emin olun. Mekanik sıkışma veya aşırı yük de atlamalara neden olabilir.
• İletişim Kaybı (USB/Ethernet):
  • Sorun: Kart ile bilgisayar arasındaki bağlantı kesiliyor veya hiç kurulamıyor.
  • Çözüm:
    1. Sürücüler: Kartın doğru ve güncel USB/Ethernet sürücülerinin bilgisayarda yüklü olduğundan emin olun.
    2. Kablo: USB veya Ethernet kablosunun kalitesini ve uzunluğunu kontrol edin. Hasarlı veya çok uzun kablolar sorun yaratabilir. Endüstriyel ortamlarda ekranlı Ethernet kablosu tercih edin.
    3. Güç Kaynağı: Kartın güç kaynağının stabil ve yeterli akıma sahip olduğundan emin olun.
    4. IP Ayarları (Ethernet): NVEM veya ESS gibi Ethernet kartları için bilgisayarın IP ayarlarının kartla uyumlu olduğundan emin olun (aynı alt ağda olmalı).
    5. USB Portu: Farklı bir USB portu deneyin veya USB hub kullanıyorsanız doğrudan bilgisayar portuna bağlayın.
• Giriş/Çıkış (I/O) Problemleri:
  • Sorun: Limit anahtarları, acil durdurma veya diğer sensörler çalışmıyor veya yanlış tetikleniyor.
  • Çözüm:
    1. Pin Eşleşmesi: Yazılımdaki (Mach3 “Ports and Pins”) pin ayarlarının, kartın fiziksel bağlantılarıyla doğru eşleştiğinden emin olun.
    2. Anahtar Tipi: Anahtarların (Normalde Açık – NO, Normalde Kapalı – NC) doğru ayarlandığından emin olun. NC anahtarlar gürültüye karşı daha dayanıklıdır.
    3. Kablolama: Sensör kablolarının sağlam olduğunu, kısa devre yapmadığını ve doğru şekilde bağlandığını kontrol edin. Gürültüye karşı ekranlı kablolar kullanın.
    4. Harici Güç: Bazı sensörler (özellikle optik veya endüktif) harici bir güç kaynağına ihtiyaç duyar. Bu beslemenin doğru olduğundan emin olun.
• Yazılım Kilitlenmeleri veya Donmalar:
  • Sorun: Mach3 veya diğer CNC yazılımları sık sık donuyor veya hata veriyor.
  • Çözüm:
    1. Pluginler: Kartınız için doğru ve güncel pluginlerin yüklü olduğundan emin olun. Birden fazla hareket kontrol plugininin aynı anda aktif olmamasına dikkat edin.
    2. PC Performansı: Bilgisayarın işlemci, RAM ve işletim sistemi gereksinimlerini karşıladığından emin olun. Arka planda çalışan gereksiz programları kapatın.
    3. Mach3 Lisansı: Mach3’ün lisanslı olduğundan ve demo sürüm kısıtlamalarına takılmadığınızdan emin olun.
    4. Virüs/Malware: Bilgisayarınızı virüs ve kötü amaçlı yazılımlara karşı tarayın.

Uzman Tavsiyesi

Endüstriyel otomasyon sektöründe CNC makinelerinin kalbi olan hareket kontrol kartları, üretim hassasiyeti, hızı ve güvenilirliği üzerinde doğrudan etkilidir. Mach3 Paralel Port, NVEM, UC100 ve ESS gibi çözümler arasındaki temel farklar, kullandıkları iletişim arayüzü, gerçek zamanlı performans yetenekleri, destekledikleri yazılımlar ve genel endüstriyel dayanıklılıktır. Paralel port çözümleri, modern sistemlerde sınırlı kalırken, USB (UC100) ve özellikle Ethernet (NVEM, ESS) tabanlı kartlar, PC’nin işletim sistemi kısıtlamalarını aşarak daha kararlı ve performanslı bir kontrol sunar.

Uzman tavsiyesi olarak, bir hareket kontrol kartı seçerken öncelikle uygulamanızın gereksinimlerini net bir şekilde belirlemeniz kritik öneme sahiptir. Bir hobi makinesi için UC100 veya NVEM gibi uygun maliyetli ve yeterli performans sunan bir kart yeterli olabilirken, profesyonel bir atölye veya endüstriyel üretim ortamı için Ethernet SmoothStepper (ESS) gibi yüksek performanslı, sağlam ve geniş I/O kapasitesine sahip bir çözüm vazgeçilmezdir. ESS, yüksek darbe frekansları, üstün gerçek zamanlı interpolasyon yeteneği ve Mach4 desteği ile geleceğe dönük bir yatırım sunar.

Kurulum ve kullanım aşamasında ise, elektriksel gürültüye karşı koruma, doğru kablolama (ekranlı kablolar, topraklama), stabil bir güç kaynağı ve yazılım-sürücü uyumluluğuna azami dikkat göstermelisiniz. Unutmayın ki, en iyi kart bile yanlış kurulum veya ayarlar nedeniyle beklenen performansı veremez. Bu nedenle, üreticinin dokümantasyonunu dikkatlice okumak, kurulum adımlarını titizlikle uygulamak ve gerekirse uzman desteği almak, sorunsuz bir operasyon için elzemdir. Uzun vadede, başlangıçta yapılan doğru seçim ve titiz kurulum, hem zaman hem de maliyet açısından önemli avantajlar sağlayacak, üretim kalitenizi ve verimliliğinizi doğrudan artıracaktır.
