Klemens Nedir? Elektrik Panosunda Hangi Klemens Tipi Kullanılmalıdır?

Klemens Nedir? Elektrik Panosunda Hangi Klemens Tipi Kullanılmalıdır? Nedir?

Endüstriyel otomasyon ve elektrik panosu kurulumlarında, kabloların güvenli, düzenli ve elektriksel sürekliliği sağlayacak şekilde birbirine bağlanması kritik öneme sahiptir. Bu bağlamda, klemensler (terminal blokları), modern elektrik tesisatlarının vazgeçilmez bileşenleridir. Bir klemens, temelde iki veya daha fazla iletkeni mekanik olarak sabitleyen ve elektriksel olarak bağlayan bir modüler ünitedir. Amacı, elektrik akımının bir noktadan diğerine kesintisiz ve güvenli bir şekilde aktarılmasını sağlamak, aynı zamanda panodaki kablolama düzenini optimize etmek ve olası arızalarda müdahaleyi kolaylaştırmaktır.

Klemensler, genellikle DIN rayı üzerine monte edilerek panoda standart bir yerleşim sağlar. Bu sayede, farklı fonksiyonlara sahip klemensler yan yana dizilebilir ve sistemin modüler yapısı korunur. Elektrik panolarında klemens kullanımı, sadece bağlantı kolaylığı sağlamakla kalmaz, aynı zamanda güvenlik standartlarının karşılanmasında da anahtar rol oynar. Doğru seçilmiş ve monte edilmiş klemensler, kısa devreleri, aşırı ısınmayı ve kontak direnci kaynaklı enerji kayıplarını minimize eder.

Panolarda kullanılan klemens tipleri, bağlantı metoduna, fonksiyonuna ve uygulama gereksinimlerine göre çeşitlilik gösterir. En yaygın tipler arasında vidalı klemensler ve yaylı klemensler (push-in ve yaylı kafes) bulunur. Her bir tipin kendine özgü avantajları ve dezavantajları vardır ve seçim, projenin teknik gereksinimleri, çevresel koşullar ve maliyet faktörleri göz önünde bulundurularak yapılmalıdır.

Çalışma Prensibi ve Teknik Veriler

Klemenslerin çalışma prensibi oldukça basittir: İki iletken ucunu, düşük kontak direnciyle elektriksel olarak bağlarken, aynı zamanda bu bağlantıyı mekanik olarak sabitlemek. Bu prensip, farklı bağlantı teknolojileri ile hayata geçirilir. İşte başlıca klemens tipleri, çalışma prensipleri ve teknik detayları:

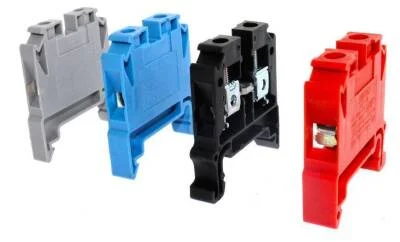

1. Vidalı Klemensler (Screw Clamp Terminals)

Çalışma Prensibi: En geleneksel klemens tipidir. Bir vida ve bir metal baskı plakası veya doğrudan vida ile iletkenin sıkıştırılması prensibine dayanır. İletken, klemensin içindeki metal bara yerleştirilir ve vida sıkılarak iletkenin bara sabitlenmesi sağlanır. Vida sıkıldıkça, iletken ile bara arasında güçlü bir elektriksel ve mekanik temas oluşur.

Avantajları: Yüksek iletken sıkma kuvveti, geniş kablo kesit aralığı desteği, yüksek akım kapasitesi, uygun maliyet. Saha uygulamalarında yaygın olarak tercih edilir.

Dezavantajları: Titreşimli ortamlarda zamanla gevşeme riski, montaj süresi yaylı klemenslere göre daha uzundur, doğru tork ile sıkma gerekliliği.

Uygulama Alanları: Güç dağıtım panoları, motor kontrol merkezleri, genel endüstriyel uygulamalar.

2. Yaylı Klemensler (Spring Clamp Terminals)

Yaylı klemensler, vidalı klemenslere göre daha modern ve hızlı bağlantı sağlayan tiplerdir. İki ana alt tipi bulunur:

a. Yaylı Kafes Klemensler (Cage Clamp Terminals)

Çalışma Prensibi: İletkenin bir yay mekanizması ile bir kafes içine sıkıştırılması prensibine dayanır. Bir tornavida veya özel bir alet kullanılarak yay açılır, iletken içeri sokulur ve yay serbest bırakıldığında iletkeni bara karşı sabitler. Yay, sürekli bir basınç uygulayarak titreşimden kaynaklanan gevşemeyi önler.

Avantajları: Titreşime karşı yüksek dayanım, hızlı ve kolay bağlantı, bakım gerektirmeyen sağlam bağlantı, doğru tork sıkma ihtiyacı yok.

Dezavantajları: Vidalı klemenslere göre genellikle daha yüksek maliyet, bazı durumlarda daha küçük kablo kesit aralığı.

Uygulama Alanları: Demiryolu, denizcilik, makine otomasyonu, enerji santralleri gibi titreşimin yoğun olduğu veya hızlı montajın kritik olduğu alanlar.

b. Push-in Klemensler (Push-in Terminal Blocks)

Çalışma Prensibi: Ön işlemden geçmiş (yüksüklü) iletkenin, herhangi bir alet kullanmadan doğrudan klemense itilerek bağlantının sağlandığı en hızlı bağlantı tipidir. İçindeki özel yay mekanizması, iletkeni otomatik olarak kavrar ve sabitler. Çıkarmak için küçük bir tornavida ile yayı serbest bırakmak gerekir.

Avantajları: En hızlı bağlantı süresi, aletsiz montaj, yüksek titreşim dayanımı, kompakt tasarım, ergonomik.

Dezavantajları: Sadece yüksüklü veya tek damarlı (solid core) iletkenler için uygundur, vidalı ve yaylı kafes klemenslere göre daha yüksek maliyet.

Uygulama Alanları: Seri üretim panolar, PLC ve I/O modül bağlantıları, bina otomasyonu, sensör/aktüatör bağlantıları.

3. Özel Fonksiyonlu Klemensler

• Topraklama Klemensleri (PE – Protective Earth): Yeşil/sarı renkte olup, genellikle bir metal ayakla DIN rayına doğrudan bağlanır ve panonun topraklama barasına elektriksel süreklilik sağlar. Güvenlik açısından kritik öneme sahiptir.
• Nötr Klemensleri (N – Neutral): Mavi renkte olup, nötr iletkenlerin dağıtımında kullanılır. Genellikle bir nötr bara sistemi ile entegre çalışır.
• Sigortalı Klemensler: Dahili bir sigorta yuvasına sahiptir. Devre koruması için kullanılır, arıza durumunda sigorta değişimi kolaylığı sunar.
• Diyotlu Klemensler: Dahili diyot içerir, sinyal yönlendirme veya ters polarite koruması için kullanılır.
• Test Klemensleri: Akım veya gerilim ölçümü için test soketleri veya ayırma bıçakları içerir, devreye enerji kesmeden test yapma imkanı sunar.
• Çok Katlı Klemensler: Tek bir klemens gövdesinde birden fazla bağlantı seviyesi sunarak yerden tasarruf sağlar.
• Sensör Klemensleri: Genellikle 3 veya 4 telli sensör bağlantıları için özelleştirilmiş, kompakt ve kolay bağlantı imkanı sunan klemenslerdir.

Seçim Kriterleri

Doğru klemens tipini seçerken aşağıdaki faktörler göz önünde bulundurulmalıdır:

• Akım ve Gerilim Değerleri: Klemensin nominal akım ve gerilim kapasitesi, bağlanacak devrenin değerlerini karşılamalıdır.
• Kablo Kesiti: Klemens, kullanılacak kablo kesit aralığına uygun olmalıdır.
• Çevresel Koşullar: Titreşim, nem, sıcaklık, kimyasal maruziyet gibi faktörler klemens tipini (vidalı vs. yaylı) ve malzeme seçimini etkiler.
• Montaj Hızı ve Maliyet: Seri üretim panolarda hızlı montaj sağlayan push-in klemensler tercih edilirken, daha az sayıda bağlantı için vidalı klemensler maliyet avantajı sunabilir.
• Sertifikasyonlar ve Standartlar: UL, CE, ATEX gibi uluslararası standartlara ve bölgesel yönetmeliklere uygunluk aranmalıdır.
• Fonksiyonellik: Topraklama, sigorta, diyot gibi özel fonksiyonlara ihtiyaç olup olmadığı.

Sık Karşılaşılan Sorunlar ve Çözümleri

Klemenslerle ilgili sahada karşılaşılan bazı yaygın sorunlar ve bu sorunların çözüm yolları şunlardır:

• Sorun: Gevşek Bağlantılar ve Aşırı Isınma: Özellikle vidalı klemenslerde zamanla veya titreşim nedeniyle vidaların gevşemesi, kontak direncini artırır ve klemens noktasında aşırı ısınmaya neden olur. Bu durum, enerji kaybına, kablo izolasyonunun erimesine ve hatta yangına yol açabilir.

  Çözüm: Vidalı klemenslerde periyodik tork kontrolü yapılmalı ve üretici tavsiyesine uygun tork değerleri kullanılmalıdır. Titreşimin yoğun olduğu yerlerde yaylı klemensler (yaylı kafes veya push-in) tercih edilerek bu risk minimize edilebilir. Kablo uçlarında yüksük kullanımı da gevşeme riskini azaltır.
• Sorun: Yanlış Kablo Kesiti Kullanımı: Bağlantı yapılan kablonun kesiti, klemensin nominal kapasitesinden büyük veya küçük olduğunda sorunlar ortaya çıkar. Küçük kesitli kablo, klemensin sıkma mekanizmasında tam olarak tutunamayabilir; büyük kesitli kablo ise klemense sığmayabilir veya zorlanarak monte edildiğinde hasara yol açabilir.

  Çözüm: Her zaman klemensin teknik özelliklerinde belirtilen kablo kesit aralığına uygun kablolar kullanılmalıdır. Kablo kesiti ve klemens kapasitesi arasında tam uyum sağlanmalıdır.
• Sorun: Korozyon ve Oksidasyon: Nemli, kimyasal buharların veya aşırı tozun bulunduğu ortamlarda klemenslerin metal parçaları zamanla korozyona uğrayabilir veya oksitlenebilir. Bu durum, kontak direncini artırarak bağlantı kalitesini düşürür.

  Çözüm: Bu tür ortamlarda, korozyona dayanıklı malzemelerden (örneğin, nikel kaplı pirinç veya paslanmaz çelik) yapılmış klemensler tercih edilmelidir. Panonun iç ortamını korumak için uygun IP sınıfına sahip panolar ve nem gidericiler kullanılabilir.
• Sorun: Yetersiz veya Yanlış Etiketleme: Panodaki klemenslerin düzgün bir şekilde etiketlenmemesi veya yanlış etiketlenmesi, arıza tespiti ve bakım süreçlerini son derece zorlaştırır, zaman kaybına ve yanlış müdahalelere neden olabilir.

  Çözüm: Her klemens ve klemens grubu, projenin elektrik şemalarına uygun olarak net ve kalıcı etiketlerle numaralandırılmalıdır. Etiketleme sistemleri (yazıcılar, etiket bantları) kullanılarak okunabilir ve dayanıklı etiketler oluşturulmalıdır.
• Sorun: Mekanik Hasar: Montaj sırasında veya panonun taşınması esnasında klemenslere fiziksel darbe gelmesi, klemensin izolasyon malzemesinde çatlaklara veya metal parçalarında deformasyona yol açabilir.

  Çözüm: Klemenslerin montajı ve panonun kullanımı sırasında dikkatli olunmalı, düşme veya darbelere karşı önlemler alınmalıdır. Hasar görmüş klemensler derhal değiştirilmelidir.
• Sorun: Yanlış Soyma Uzunluğu: Kablonun izolasyonunun klemens içine girecek kadar kısa soyulması veya iletkenin dışarıda kalacak kadar uzun soyulması sorunlara yol açar. Kısa soyma, zayıf bağlantıya; uzun soyma ise açıkta kalan iletkenin kısa devreye veya elektrik çarpmasına neden olabilir.

  Çözüm: Klemens üreticisinin belirttiği soyma uzunluğuna mutlaka uyulmalıdır. Otomatik kablo soyma makineleri, bu hassasiyeti sağlamada yardımcı olabilir.

Uzman Tavsiyesi

Endüstriyel otomasyon sistemlerinin kalbi olan elektrik panolarında klemensler, sadece basit bir bağlantı elemanı olmanın ötesinde, sistemin güvenilirliğini, verimliliğini ve bakım kolaylığını doğrudan etkileyen kritik bileşenlerdir. Bu detaylı saha rehberinde de görüldüğü üzere, doğru klemens seçimi ve uygulaması, olası arızaların önüne geçmek, tesisat ömrünü uzatmak ve operasyonel maliyetleri düşürmek açısından hayati öneme sahiptir. Vidalı klemensler, yüksek sıkma kuvveti ve maliyet etkinliği ile geleneksel uygulamalarda yerini korurken; yaylı klemensler, özellikle push-in ve yaylı kafes tipleri, sundukları hızlı montaj, titreşim dayanımı ve bakım gerektirmeyen sağlam bağlantı avantajlarıyla modern otomasyon sistemlerinde ve seri üretim panolarda giderek daha fazla tercih edilmektedir.

Bir uzman olarak tavsiyem, klemens seçimi yapılırken asla sadece maliyet faktörüne odaklanılmamasıdır. Bunun yerine, projenin teknik gereksinimleri (akım, gerilim, kablo kesiti), çevresel koşullar (titreşim, sıcaklık, nem, kimyasal maruziyet), montaj ve bakım kolaylığı, beklenen sistem ömrü ve gerekli sertifikasyonlar gibi tüm parametrelerin kapsamlı bir şekilde değerlendirilmesidir. Örneğin, yüksek titreşimin olduğu bir makine otomasyon uygulamasında maliyetten kaçınarak vidalı klemens kullanmak, uzun vadede gevşek bağlantılar, arızalar ve üretim kayıpları gibi çok daha büyük maliyetlere yol açabilir. Benzer şekilde, hassas sinyal devrelerinde, hızlı ve güvenilir bağlantı sağlayan push-in klemensler, arıza tespitini kolaylaştırarak sistemin çalışma süresini artıracaktır.

Kablo hazırlığından (yüksük kullanımı, doğru soyma uzunluğu) etiketlemeye kadar her adımda titizlik göstermek, panonun estetiğinin ötesinde, güvenlik ve işlevsellik açısından da fark yaratır. Unutulmamalıdır ki, iyi planlanmış ve kaliteli malzemelerle kurulmuş bir elektrik panosu, endüstriyel tesislerin kesintisiz ve verimli çalışmasının temelini oluşturur. Bu nedenle, klemens seçimi ve uygulaması konusunda üretici spesifikasyonlarına uymak, eğitimli personel çalıştırmak ve periyodik kontrolleri aksatmamak, her zaman öncelikli olmalıdır. Gelecekte, akıllı klemensler ve daha entegre bağlantı çözümleri gibi yenilikler, endüstriyel otomasyonun bu temel bileşenini daha da dönüştürecektir; ancak sağlam ve güvenilir bir elektriksel bağlantının önemi asla değişmeyecektir.
