IO-Link Sensör ile Standart Sensör Arasındaki Fark Nedir?
📑 İçindekiler (Tıkla Aç)
IO-Link sensörler, standart sensörlerden farklı olarak çift yönlü dijital iletişim, gelişmiş parametreleme, detaylı tanılama ve uzaktan izleme imkanı sunarak endüstriyel otomasyonda veri akışını ve verimliliği artırır; standart sensörler ise tek yönlü analog veya basit dijital sinyal sağlar.
IO-Link Sensör ile Standart Sensör Arasındaki Fark Nedir? Nedir?
Endüstriyel otomasyonun kalbinde yer alan sensörler, üretim süreçlerinin gözleri ve kulakları gibidir. Ancak günümüzün hızla dijitalleşen dünyasında, basit bir “açık/kapalı” ya da “değer x” sinyali, karmaşık üretim hatlarının tüm ihtiyaçlarını karşılamakta yetersiz kalabilmektedir. İşte tam da bu noktada, geleneksel standart sensörler ile IO-Link sensörler arasındaki temel fark ortaya çıkar. Standart sensörler, genellikle bir durumu algılayıp tek yönlü bir analog (4-20mA, 0-10V) veya basit bir dijital (PNP/NPN anahtarlama) sinyal üreten cihazlardır. Bu sensörler, algıladıkları bilgiyi kontrol sistemine (PLC) aktarır ancak kendileri hakkında veya çevresel koşullar hakkında ek bir veri sağlamazlar. IO-Link ise, sensörler ve aktüatörler için geliştirilmiş, dünya çapında standartlaştırılmış (IEC 61131-9) bir noktadan noktaya (point-to-point) dijital iletişim teknolojisidir. Bu teknoloji, sensörün sadece algıladığı süreci değil, aynı zamanda kendi çalışma durumunu, ayarlarını ve hatta çevresel faktörleri de çift yönlü olarak PLC’ye iletmesini sağlar. Bu sayede, sensörler pasif bilgi toplayıcılardan, aktif veri üreticilerine dönüşerek endüstriyel Nesnelerin İnterneti (IIoT) ve Endüstri 4.0 hedeflerine ulaşmada kritik bir rol oynar.
Çalışma Prensibi ve Teknik Veriler

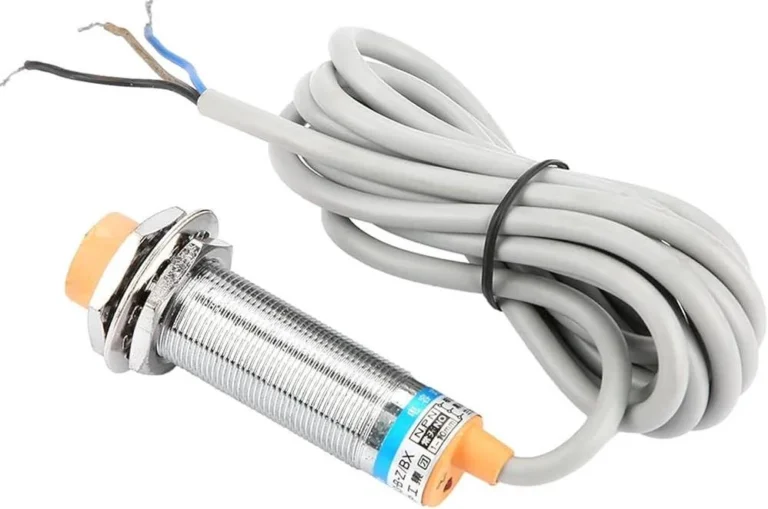

Standart sensörlerin çalışma prensibi oldukça basittir. Örneğin, bir yaklaşım sensörü bir metal nesnenin varlığını algıladığında, bir anahtarlama çıkışı (PNP veya NPN) verir. Bir fotoelektrik sensör bir cismin ışık yolunu kesmesini algıladığında benzer bir sinyal üretir. Analog sensörler (örneğin sıcaklık veya basınç sensörleri) ise, ölçtükleri fiziksel değeri orantılı bir elektrik sinyaline (genellikle 4-20mA akım veya 0-10V gerilim) dönüştürür. Bu sinyaller, PLC’nin analog giriş modüllerine bağlanır ve burada dijital değerlere çevrilerek işlenir. Bu sistemler güvenilir olsa da, sensörün arızalanması, ayarlarının değişmesi veya performansının düşmesi gibi durumlar hakkında doğrudan bilgi sağlamazlar. Operatörler, bu tür sorunları genellikle üretim durduğunda veya ürün kalitesi düştüğünde fark ederler.
IO-Link sensörler ise tamamen farklı bir paradigma sunar. IO-Link, bir IO-Link Master ve bir veya daha fazla IO-Link Cihazı (Device) arasında noktadan noktaya bir bağlantı kurar. IO-Link Master, genellikle bir PLC’ye bağlıdır ve IO-Link sensörlerinden gelen verileri toplayıp PLC’ye iletirken, aynı zamanda PLC’den gelen komutları sensörlere gönderir. Bu iletişim, standart, blendajsız 3 telli veya 5 telli endüstriyel kablolar üzerinden gerçekleşir. Bu, hem kablolama maliyetini düşürür hem de karmaşıklığı azaltır.
IO-Link’in en büyük avantajlarından biri, çift yönlü dijital iletişim yeteneğidir. Bu, sensörün sadece algılama verilerini (Process Data) göndermekle kalmayıp, aynı zamanda kendi kimlik bilgilerini (Identification Data), yapılandırma parametrelerini (Parameter Data) ve teşhis bilgilerini (Diagnostic Data) de gönderebilmesidir. Örneğin:
- Parametreleme: Bir IO-Link sensör, uzaktan, hatta üretim hattı çalışırken dahi yeniden yapılandırılabilir. Algılama mesafesi, anahtarlama noktaları, filtreleme ayarları gibi parametreler, fiziksel müdahaleye gerek kalmadan PLC veya SCADA sistemi üzerinden değiştirilebilir. Bu özellik, ürün değişimi veya farklı reçeteler için hattın hızla adapte olmasını sağlar.
- Tanılama: Sensörün çalışma sıcaklığı, çalışma saati, kirlilik seviyesi, sinyal gücü veya dahili arızaları gibi bilgiler anlık olarak izlenebilir. Örneğin, bir fotoelektrik sensörün lensinin kirlendiğini veya bir yaklaşım sensörünün hedefle arasındaki mesafenin optimumdan saptığını önceden bildirmesi, kestirimci bakım (predictive maintenance) imkanları sunar. Bu sayede, arızalar meydana gelmeden önce müdahale edilebilir ve plansız duruşlar minimize edilir.
- Tanımlama: Her IO-Link sensör, benzersiz bir cihaz kimliği (Device ID) ve üretici kimliği (Vendor ID) taşır. Bu, yanlış sensör takılmasını önler ve bir sensörün değiştirilmesi gerektiğinde doğru modelin hızlıca belirlenmesini sağlar. Sensör değişimi durumunda, yeni sensör otomatik olarak eski sensörün parametrelerini yükleyebilir (Automatic Parameter Re-load), bu da devreye alma süresini büyük ölçüde kısaltır.
- Veri Şeffaflığı: IO-Link sayesinde, sensör seviyesindeki veriler doğrudan kurumsal düzeydeki sistemlere (MES, ERP) entegre edilebilir. Bu, üretim verimliliğini, kalite kontrolünü ve genel operasyonel görünürlüğü artırır.
IO-Link sensörler, SIO (Standard I/O) Modu ve IO-Link Modu olmak üzere iki farklı modda çalışabilir. SIO modunda, sensör standart bir dijital sensör gibi davranır. Ancak IO-Link Master ile bağlantı kurulduğunda otomatik olarak IO-Link moduna geçerek tüm gelişmiş özelliklerini aktif hale getirir. Bu esneklik, mevcut standart sensör altyapılarından IO-Link’e geçişi kolaylaştırır.
| Parametre | IO-Link Sensör | Standart Sensör |
|---|---|---|
| İletişim Tipi | Çift Yönlü Dijital (Noktadan Noktaya) | Tek Yönlü Analog veya Dijital |
| Veri Türleri | Proses Verisi, Servis Verisi (Tanılama, Parametreleme, Tanımlama) | Sadece Proses Verisi (Açık/Kapalı, Değer X) |
| Parametreleme | Uzaktan ve Dinamik Olarak Yapılandırılabilir | Manuel, Fiziksel Ayar Gerektirir |
| Tanılama | Detaylı Hata Kodları, Çalışma Durumu, Kirlilik Uyarısı | Genellikle Yok (Arıza Tespiti Dışarıdan) |
| Kablolama | Standart 3 Telli Blendajsız Kablo (M8/M12) | Standart 3/4 Telli Kablo (M8/M12), Analog için Blendajlı Gerekebilir |
| Maliyet (Başlangıç) | Sensör ve Master Nedeniyle Daha Yüksek | Daha Düşük |
| Maliyet (Toplam Ömür) | Düşük Devreye Alma, Bakım ve Arıza Giderme Maliyetleri | Yüksek Bakım ve Plansız Duruş Maliyetleri |
Sahada Dikkat Edilmesi Gerekenler
- IO-Link Master Seçimi ve Entegrasyonu: IO-Link sensörlerin avantajlarından tam olarak yararlanmak için doğru IO-Link Master’ı seçmek kritik öneme sahiptir. Master’ın PLC ile uyumluluğu (Ethernet/IP, PROFINET, EtherCAT vb.), port sayısı ve güç besleme kapasitesi dikkatle değerlendirilmelidir. Master, sensörden gelen tüm dijital verileri işleyerek PLC’ye aktaracak ana bileşendir. Entegrasyon sırasında, IO-Link Master’ın GSDML dosyası veya ilgili cihaz tanımlayıcı dosyalarının PLC mühendislik yazılımına (örneğin TIA Portal, Studio 5000) doğru bir şekilde yüklenmesi ve yapılandırılması gerekmektedir.
- Kablolama ve Bağlantı Standartları: IO-Link, standart, blendajsız 3 telli M8 veya M12 konnektörlü kablolar kullanır. Bu, kablolama maliyetlerini ve karmaşıklığını azaltır. Ancak, kablo uzunlukları ve çevresel koşullar (elektromanyetik parazit) dikkate alınmalıdır. Maksimum 20 metre kablo uzunluğu genellikle önerilen sınırdır. Kablolamanın doğru yapıldığından ve konnektörlerin sağlam olduğundan emin olunmalıdır, zira gevşek veya hasarlı bağlantılar iletişim sorunlarına yol açabilir. Standart sensör kablolamasına göre daha az karmaşık olsa da, dijital veri aktarımının güvenilirliği için fiziksel bağlantı kalitesi hayati öneme sahiptir.
- Sensör Parametreleme ve Yönetimi: IO-Link sensörlerin en güçlü özelliklerinden biri uzaktan parametreleme yeteneğidir. Bu, sensörlerin algılama mesafesi, anahtarlama noktaları, filtreleme ayarları gibi birçok parametrenin bir yazılım arayüzü (örneğin IO-Link Master’ın web arayüzü veya PLC yazılımı) üzerinden ayarlanabilmesi anlamına gelir. Sensör değişimlerinde eski parametrelerin otomatik olarak yeni sensöre yüklenmesi (Automatic Parameter Re-load) özelliği, devreye alma sürelerini önemli ölçüde kısaltır. Bu sürecin doğru yönetilmesi için, parametreleme yazılımlarının kullanılması ve parametre setlerinin yedeklenmesi önemlidir.
- Veri Entegrasyonu ve Analizi: IO-Link sensörlerden gelen zengin verinin (proses verisi, tanılama verisi, servis verisi) PLC’ye ve oradan da SCADA, MES veya bulut tabanlı analitik platformlara doğru bir şekilde entegre edilmesi gerekmektedir. Bu verilerin anlamlı bilgilere dönüştürülmesi için uygun yazılım ve veri analizi araçlarına yatırım yapılmalıdır. Kestirimci bakım, enerji yönetimi veya kalite kontrol gibi uygulamalar için bu verilerin toplanması, depolanması ve görselleştirilmesi büyük fayda sağlar.
- Maliyet-Fayda Analizi: IO-Link sensörler ve Master’lar, başlangıçta standart sensörlerden daha yüksek bir maliyete sahip olabilir. Ancak, uzun vadede sağladığı faydalar (daha az plansız duruş, hızlı devreye alma, uzaktan bakım, optimize edilmiş süreçler) göz önüne alındığında, toplam sahip olma maliyeti (TCO) genellikle daha düşüktür. Yatırım kararı verirken, sadece donanım maliyetleri değil, aynı zamanda operasyonel verimlilik, bakım kolaylığı ve üretim kalitesine olan etkileri de değerlendirilmelidir.
Sık Karşılaşılan Sorunlar ve Çözümleri
IO-Link teknolojisi birçok avantaj sunsa da, sahada bazı sorunlarla karşılaşmak mümkündür. İletişim Kesintisi, en yaygın sorunlardan biridir. Bu genellikle hatalı kablolama, gevşek konnektörler, kablo hasarı veya elektromanyetik parazit nedeniyle oluşur. Çözüm olarak, kablo bütünlüğünü kontrol etmek, konnektörleri sıkmak, parazit kaynaklarını belirlemek ve gerekirse blendajlı kablo kullanmak (IO-Link için genellikle gerekmese de, aşırı gürültülü ortamlarda düşünülebilir) faydalı olacaktır. Ayrıca, IO-Link Master’ın tanı araçlarını kullanarak hangi sensörün iletişimde sorun yaşadığını tespit etmek süreci hızlandırır. Bir diğer sorun Yanlış Parametreleme olabilir. Uzaktan yapılandırma esnekliği, yanlış değerlerin girilmesine de zemin hazırlayabilir. Bu durumda, sensörün varsayılan ayarlarına geri dönmek veya doğru parametre setini tekrar yüklemek çözüm olabilir. Parametreleme değişikliklerinin versiyon kontrolü altında tutulması ve test edilmesi önemlidir. Veri Uyuşmazlığı, sensörden gelen verilerin PLC’de veya SCADA’da yanlış yorumlanması durumunda ortaya çıkar. Bu genellikle veri tiplerinin (integer, float) yanlış yapılandırılmasından veya ölçeklendirme hatalarından kaynaklanır. PLC programındaki veri bloklarının ve değişken tanımlarının IO-Link sensörün IODD (IO Device Description) dosyasında belirtilen veri yapısıyla uyumlu olduğundan emin olunmalıdır. Son olarak, Fiziksel Hasar her iki sensör tipinde de görülebilir. IO-Link sensörler daha akıllı olsalar da, fiziksel darbelere, aşırı sıcaklıklara veya kimyasal maruziyete karşı hassasiyetleri devam eder. Bu durumda, sensörün fiziksel kontrolü ve gerekirse değişimi tek çözümdür. Ancak IO-Link sensörler, dahili tanı yetenekleri sayesinde bu tür hasarları veya performans düşüşlerini standart sensörlere göre daha erken bildirebilir.
Uzman Tavsiyesi
Endüstriyel otomasyonun geleceği, şüphesiz daha fazla veri odaklı ve akıllı çözümlere doğru ilerlemektedir. Bu bağlamda, IO-Link sensörler, standart sensörlerin basit “açık/kapalı” veya “değer X” yaklaşımının ötesine geçerek, üretim süreçlerine derinlemesine görünürlük ve kontrol sağlamaktadır. Standart sensörler, maliyet etkinliği ve basit uygulamalar için hala geçerli ve önemli bir seçenek olmaya devam ederken, IO-Link teknolojisi, özellikle Endüstri 4.0 ve IIoT hedefleri doğrultusunda, esneklik, verimlilik ve kestirimci bakım yetenekleri arayan işletmeler için vazgeçilmez bir araç haline gelmiştir. Sahadaki uzmanlar olarak tavsiyemiz, otomasyon projelerinizi değerlendirirken sadece anlık maliyetlere odaklanmamanızdır. IO-Link’in sunduğu uzaktan parametreleme ile üretim hattı değişimlerinde kazandığınız zaman, gelişmiş tanılama ile önlenen plansız duruşlar ve sensörden gelen zengin verilerle optimize edilen süreçler, başlangıçtaki yatırım maliyetini kısa sürede amorti edecektir. Geleceğe yönelik bir altyapı kurmak, üretim süreçlerinizi daha çevik, daha verimli ve daha dayanıklı hale getirmek istiyorsanız, IO-Link sensör teknolojisini stratejik bir yatırım olarak görmelisiniz. Mevcut standart sensör altyapınızı kademeli olarak IO-Link’e dönüştürmek veya yeni projelerde IO-Link’i varsayılan sensör teknolojisi olarak benimsemek, rekabet avantajınızı artıracak ve sürdürülebilir bir üretim ortamı yaratmanıza yardımcı olacaktır.
