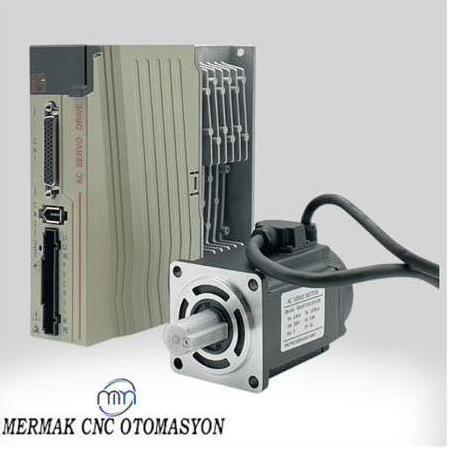

Servo motorlar, hassas konum, hız ve tork kontrolü gereken CNC makineleri, robotik sistemler ve endüstriyel otomasyon hatlarında yaygın olarak kullanılır. Ancak servo motorların yapısal olarak iki temel tipi vardır: fırçalı (brushed) servo motorlar ve fırçasız (brushless) servo motorlar. Her iki tipin çalışma prensibi, avantajları ve dezavantajları farklıdır.
Rotor üzerinde sargılar bulunur.
Stator sabit mıknatıslardan oluşur.
Komütatör ve fırçalar, akımın yönünü değiştirerek rotorun dönmesini sağlar.
Geri besleme için genellikle potansiyometre veya enkoder kullanılır.
Basit yapılıdır.
Düşük maliyetlidir.
Kontrol devresi daha basittir.
Yüksek başlangıç torku sağlar.
Fırça ve komütatör aşınması: Mekanik temas nedeniyle periyodik bakım gerekir.
Kısa ömür: Fırçaların yıpranması motor ömrünü kısaltır.
Kıvılcım ve EMI: Fırça geçişleri elektriksel gürültü oluşturur.
Yüksek hızlarda verimi düşer.
Küçük robotlar
Oyuncaklar
Basit servo sistemleri
Düşük maliyetli otomasyon uygulamaları
Rotor üzerinde sabit mıknatıslar vardır.
Stator üzerinde sargılar bulunur.
Komütasyon, elektronik devre (sürücü) tarafından yapılır.
Geri besleme için enkoder veya resolver kullanılır.
Yüksek verimlidir.
Daha uzun ömürlüdür çünkü fırça yoktur.
Daha sessiz çalışır.
Yüksek hızlarda kararlıdır.
Daha yüksek hassasiyet ve kontrol esnekliği sağlar.
Fırçalı servo motorlara göre daha pahalıdır.
Kontrol devresi daha karmaşıktır, sürücü gerektirir.
Montaj ve devreye alma daha uzmanlık ister.
CNC router ve işleme merkezleri
Robotik kollar
Endüstriyel otomasyon hatları
Tıp cihazları
Havacılık ve savunma sanayi
| Özellik | Fırçalı Servo Motor | Fırçasız Servo Motor |
|---|---|---|
| Yapı | Fırça + komütatör | Elektronik komütasyon |
| Ömür | Daha kısa (fırçalar aşınır) | Çok uzun (mekanik aşınma yok) |
| Bakım | Düzenli fırça değişimi gerekir | Bakım ihtiyacı çok düşüktür |
| Verimlilik | Orta | Yüksek |
| Hassasiyet | Sınırlı | Çok yüksek |
| Fiyat | Daha ucuz | Daha pahalı |
| Kullanım Alanı | Basit, düşük maliyetli sistemler | CNC, robotik, yüksek hassasiyetli uygulamalar |
Fırçalı servo motorlar, düşük maliyetli ve basit uygulamalarda tercih edilir. Ancak bakım ihtiyacı, kısa ömür ve sınırlı hassasiyet dezavantajdır.
Fırçasız servo motorlar, modern CNC makineleri, robotik ve endüstriyel otomasyon için standart haline gelmiştir. Yüksek verimlilik, hassasiyet ve uzun ömür avantajlarına sahiptir.
Kısacası:
Ekonomi ve basitlik önemliyse → Fırçalı servo
Hassasiyet, hız, uzun ömür ve profesyonel uygulama gerekiyorsa → Fırçasız servo
Fırçalı Servo Motor:
Komütasyon mekanik olarak fırça ve komütatör üzerinden yapılır.
Rotor üzerindeki sargılara akım yönünü fırça belirler.
Bu mekanik temas, sürtünme ve aşınmaya yol açar.
Fırçasız Servo Motor:
Komütasyon elektronik olarak sürücü devresi ile yapılır.
Hall sensörleri, enkoder veya resolver yardımıyla rotor pozisyonu sürekli algılanır.
Mikroişlemci tabanlı sürücüler sayesinde yüksek hızda ve yüksek hassasiyetle akım yönü değiştirilir.
Fırçalı Servo Motor:
Düşük hızlarda yüksek tork üretir.
Hız yükseldikçe fırçalar sürtünmeden dolayı zorlanır, tork düşer.
Uzun süre yüksek hızda çalışmaya uygun değildir.
Fırçasız Servo Motor:
Nominal hızın geniş bir aralığında sabit tork verir.
Yüksek hızlarda da stabil çalışır.
Peak tork (2–3 kat) üretebilir, bu CNC router gibi ani yüklenmelerde avantajdır.
Fırçalı: %70–80 civarında verimlilik. Boşta çalışırken dahi fırçaların sürtünmesi nedeniyle enerji kaybı olur.
Fırçasız: %85–95 verimlilik. Elektronik komütasyon sayesinde boşta kayıplar çok düşüktür.
Fırçalı Servo Motor:
Fırça temas noktaları ısı kaynağıdır.
Uzun süreli yük altında ısınma hızla artar.
Sık bakım yapılmazsa fırçalar aşırı ısınıp eriyebilir.
Fırçasız Servo Motor:
Isı çoğunlukla statorda (sabit parça) oluşur, bu nedenle soğutması kolaydır.
Fan veya sıvı soğutma sistemleriyle çok daha yüksek güçlerde çalıştırılabilir.
Fırçalı:
Ortalama 2.000–5.000 saat çalışma ömrü.
Fırça ve komütatör düzenli değişim ister.
Mekanik bakım gerektirir.
Fırçasız:
20.000 saat ve üzeri ömür.
Mekanik temas olmadığından bakım ihtiyacı minimumdur.
Sadece rulman bakımı gerekir.
Fırçalı Servo Motorlar:
Oyuncaklar
Küçük robotlar
Basit konumlama sistemleri
Maliyet odaklı otomasyon çözümleri
Fırçasız Servo Motorlar:
CNC router ve işleme merkezleri
Endüstriyel robotik kollar
3D yazıcılar ve lazer/plazma kesim sistemleri
Tıp ve laboratuvar cihazları
Savunma sanayi ve havacılık sistemleri
| Özellik | Fırçalı Servo Motor | Fırçasız Servo Motor |
|---|---|---|
| Komütasyon | Mekanik (fırça) | Elektronik (sürücü) |
| Ömür | 2.000–5.000 saat | 20.000+ saat |
| Bakım | Sık bakım gerekir | Bakım ihtiyacı az |
| Verimlilik | %70–80 | %85–95 |
| Hız Kapasitesi | Düşük – Orta | Orta – Yüksek |
| Peak Tork | Yok | Var (2–3 kat) |
| Maliyet | Düşük | Daha yüksek |
| Kullanım Alanı | Basit sistemler | CNC, robotik, endüstri |
Fırçalı servo motorlar, düşük maliyetli ve basit uygulamalar için uygundur. Ancak bakım ihtiyacı, kısa ömür ve düşük hız kapasitesi dezavantajdır.
Fırçasız servo motorlar, günümüz endüstrisinin standart seçimidir. Yüksek hassasiyet, uzun ömür, yüksek verimlilik ve düşük bakım ihtiyacı sayesinde CNC, robotik ve otomasyon sektörlerinde tercih edilir.
Kısacası:
Maliyet önceliğiniz varsa → Fırçalı servo motor
Hassasiyet, uzun ömür ve endüstriyel kalite istiyorsanız → Fırçasız servo motor
? Avantajları
Daha ucuz
Sürücü devresi basit, kontrolü kolay
Düşük hızda yüksek tork
? Dezavantajları
Fırça ve komütatör zamanla aşınır → bakım gerekir
Ömrü kısadır (2.000–5.000 saat)
Yüksek hızlarda verimi düşer
EMI (gürültü) üretir
?? Daha çok ekonomik, basit, düşük ömürlü uygulamalar için mantıklıdır.
? Avantajları
Çok uzun ömürlü (20.000 saat+)
Bakım neredeyse yok (sadece rulman)
Yüksek hız + geniş hız aralığında sabit tork
Peak tork kapasitesi var (ani yüklenmede kurtarıcı)
Yüksek hassasiyet, sessiz ve verimli çalışma
CNC, robotik ve profesyonel otomasyonda standart seçim
? Dezavantajları
Daha pahalı
Sürücü devresi daha karmaşık
?? Uzun ömür, hassasiyet, profesyonel kullanım ve güvenilirlik istiyorsanız kesinlikle fırçasız servo motor daha iyidir.
Ekonomi ve basitlik öncelikli → Fırçalı
Endüstriyel kalite, uzun ömür, hassasiyet öncelikli → Fırçasız
Bugün CNC router, robotik kol, otomasyon hattı gibi tüm profesyonel sektörlerde fırçasız servo motorlar standart haline gelmiştir. Fırçalı servo motorlar daha çok basit robotik, oyuncak, eğitim kitleri veya düşük bütçeli sistemlerde kullanılır.
