Düşük Boşluk İçin Planet Redüktör mü Harmonik Redüktör mü Kullanılır?

Düşük Boşluk İçin Planet Redüktör mü Harmonik Redüktör mü Kullanılır? Nedir?

Endüstriyel otomasyon ve robotik sistemlerde, hareket kontrolünün hassasiyeti ve tekrarlanabilirliği, sistemin genel performansı için kritik öneme sahiptir. Bu bağlamda, redüktörlerdeki “boşluk” (backlash), yani dişli takımları arasındaki küçük boşluk, konumlandırma hatalarına ve titreşimlere yol açarak sistemin doğruluğunu olumsuz etkileyebilir. Düşük boşluk, bir redüktörün giriş milinin hareket etmeye başlaması ile çıkış milinin tepki vermesi arasındaki açısal farkın minimize edilmesi anlamına gelir. Bu durum, özellikle CNC makineleri, robot kolları, tıbbi cihazlar, hassas konumlandırma tablaları ve görüntüleme sistemleri gibi yüksek hassasiyet gerektiren uygulamalarda hayati bir kriterdir. Bu teknik makale, düşük boşluk ihtiyacı olan uygulamalar için yaygın olarak kullanılan iki ana redüktör tipini, yani planet redüktörleri ve harmonik redüktörleri karşılaştırmalı olarak inceleyerek, mühendislere ve otomasyon uzmanlarına doğru seçim yapmaları için kapsamlı bir rehber sunmaktadır.

Çalışma Prensibi ve Teknik Veriler

Düşük boşluk gerektiren uygulamalarda doğru redüktör seçimi, sistemin performansını, ömrünü ve maliyetini doğrudan etkiler. Hem planet hem de harmonik redüktörler, bu tür ihtiyaçlar için geliştirilmiş özel versiyonlara sahip olsa da, temel çalışma prensipleri ve inherent özellikleri onları farklı senaryolar için daha uygun kılar.

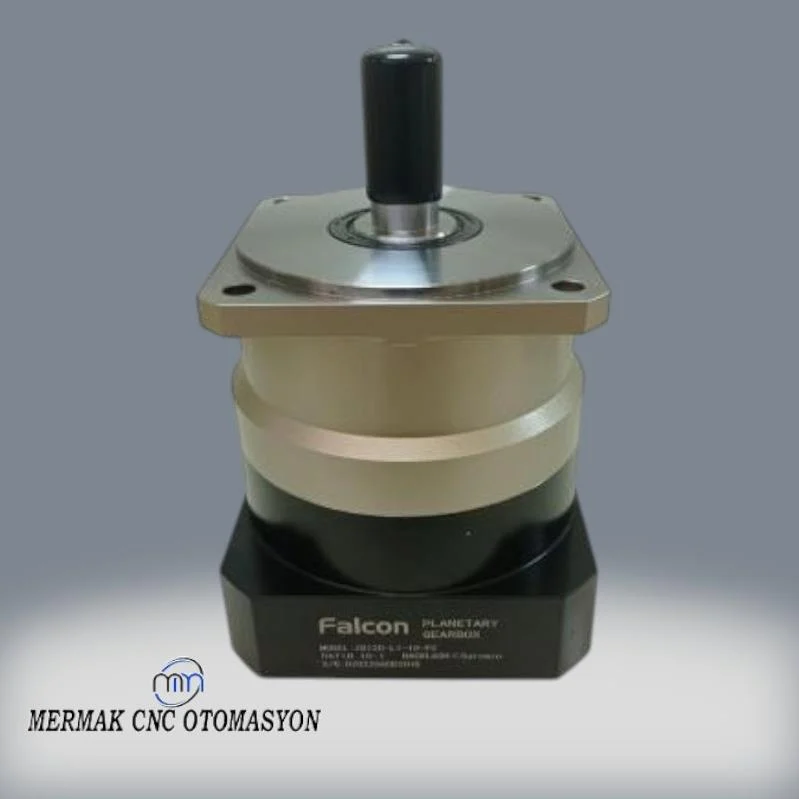

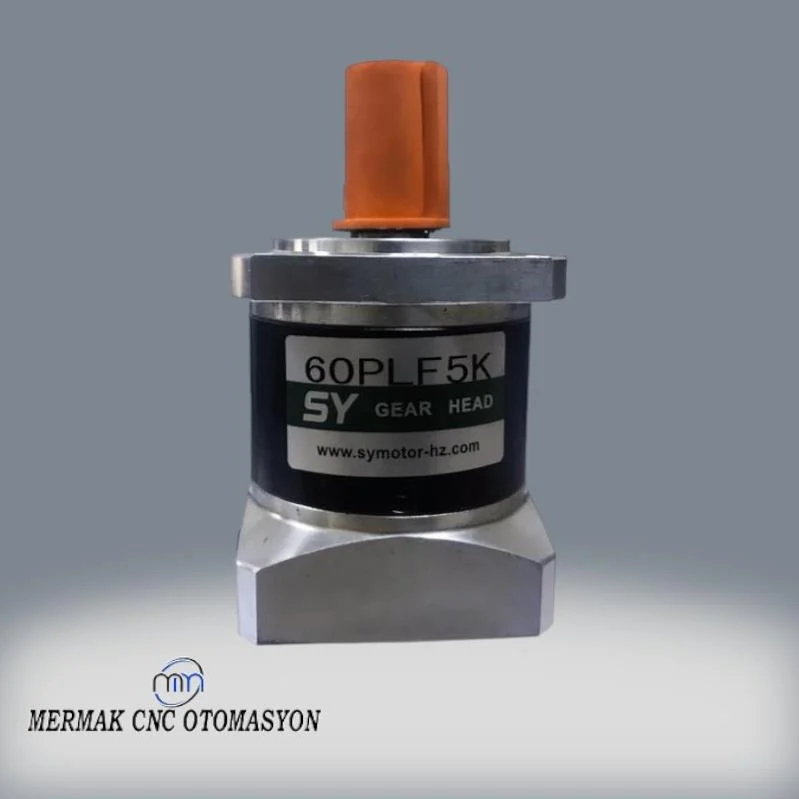

Planet Redüktörler: Çalışma Prensibi ve Düşük Boşluk Uygulamaları

Planet redüktörler, merkezi bir güneş dişlisi (sun gear), etrafında dönen planet dişlileri (planet gears) ve bu dişlileri çevreleyen bir halka dişliden (ring gear) oluşur. Giriş mili genellikle güneş dişlisine bağlıdır ve planet dişlileri bir taşıyıcı (carrier) üzerinde dönerek halka dişli içinde hareket eder. Çıkış mili ise genellikle planet taşıyıcısına bağlıdır. Bu yapı, yüksek tork yoğunluğu, kompaktlık ve yüksek verimlilik sunar.

Geleneksel planet redüktörlerde, dişliler arasındaki boşluk kaçınılmazdır. Ancak, düşük boşluklu planet redüktörler, daha hassas dişli imalatı, ön yüklemeli rulmanlar, çift helisel dişliler veya konik dişli tasarımları gibi özel mühendislik teknikleri kullanılarak bu boşluğu minimize eder. Bu redüktörler, genellikle 1 ila 5 yay dakikası (arc-minute) arasında bir boşluk değeri sunabilirler. Yüksek rijitlikleri ve şok yüklerine karşı dayanıklılıkları sayesinde, servo motorlu otomasyon sistemleri, paketleme makineleri, konveyör sistemleri ve orta hassasiyetli robotik uygulamalar için idealdir.

Harmonik Redüktörler: Çalışma Prensibi ve Ultra Düşük Boşluk Uygulamaları

Harmonik redüktörler (Harmonic Drive veya Strain Wave Gearing olarak da bilinir), üç temel elemandan oluşur: bir dalga jeneratörü (wave generator), esnek bir dişli (flexspline) ve dairesel bir dişli (circular spline). Dalga jeneratörü, bir elips şekline sahip olup, esnek dişliyi deforme ederek dairesel dişlinin içindeki dişlerle temas etmesini sağlar. Esnek dişli, dış yüzeyinde dişlere sahip ince, esnek bir kaptır. Dairesel dişli ise, esnek dişlinin dişlerinden biraz daha fazla dişe sahip, rijit bir iç dişli halkasıdır.

Dalga jeneratörü döndükçe, esnek dişlinin dişleri dairesel dişlinin dişleriyle sürekli olarak yeniden temas kurar. Dişli oranındaki bu küçük fark nedeniyle, esnek dişli her dönüşte dairesel dişliye göre yavaş yavaş döner. Bu çalışma prensibi, **sıfıra yakın (genellikle boşluk değerleri sağlar. Harmonik redüktörler, yüksek tork kapasitesi, kompakt tasarım, yüksek redüksiyon oranları ve mükemmel tekrarlanabilirlik sunar. Bu özellikleri onları özellikleendüstriyel robot kollarının eklemleri,hassas tıbbi cihazlar,uzay ve havacılık uygulamaları,optik konumlandırma sistemleriveyarı iletken üretim ekipmanları** gibi mutlak hassasiyetin gerekli olduğu alanlarda vazgeçilmez kılar.

Sık Karşılaşılan Sorunlar ve Çözümleri

Düşük boşluklu redüktörlerin hassasiyeti, aynı zamanda bakım ve kullanımda daha fazla özen gerektirdiği anlamına gelir. Sahada karşılaşılan bazı yaygın sorunlar ve çözüm önerileri şunlardır:

• Aşırı Boşluk Oluşumu: Zamanla, dişlilerdeki aşınma veya rulmanlardaki gevşeme nedeniyle boşluk artabilir. Bu, sistemin konumlandırma doğruluğunu düşürür.
  • Çözüm: Düzenli kontrol ve bakım programları oluşturulmalıdır. Yağlama seviyeleri ve kalitesi kontrol edilmeli, aşınan parçalar zamanında değiştirilmelidir. Bazı planet redüktörlerde boşluk ayarı mekanizmaları bulunabilir. Aşırı yüklenmeden kaçınmak da aşınmayı geciktirir.
• Gürültü ve Titreşim: Normalin dışında gürültü veya titreşim, yanlış hizalama, aşınmış dişliler, rulman arızası veya yetersiz yağlama belirtisi olabilir.
  • Çözüm: Montajın ve motor-redüktör hizalamasının doğru yapıldığından emin olun. Gerekirse kaplinler kontrol edilmeli veya değiştirilmelidir. Yağlama seviyesi ve viskozitesi kontrol edilmeli, uygun tipte ve miktarda yağlayıcı kullanılmalıdır. Aşınmış parçaların tespiti için periyodik denetimler yapılmalıdır.
• Aşırı Isınma: Redüktörün normalden daha sıcak çalışması, aşırı yüklenme, yetersiz yağlama, yanlış yağlama tipi veya havalandırma sorunlarından kaynaklanabilir.
  • Çözüm: Redüktörün nominal tork ve hız sınırları içinde çalışıp çalışmadığı kontrol edilmelidir. Yağlama seviyesi ve kalitesi denetlenmeli, gerekirse yağ değişimi yapılmalıdır. Ortam sıcaklığı ve redüktörün soğutma kapasitesi gözden geçirilmeli, yeterli havalandırma sağlanmalıdır.
• Tork Kaybı veya Yetersizliği: Sistemde beklenen torkun elde edilememesi veya yükü taşıyamaması, redüktörün yanlış boyutlandırılması, iç aşınma veya motorla uyumsuzluktan kaynaklanabilir.
  • Çözüm: Uygulamanın gerçek tork gereksinimleri yeniden hesaplanmalı ve redüktörün bu gereksinimleri karşıladığından emin olunmalıdır. Motor ve redüktörün doğru şekilde eşleştiği kontrol edilmeli, gerekirse daha yüksek tork kapasiteli bir redüktör veya motor seçimi düşünülmelidir.
• Ömür Kısalığı: Redüktörün beklenen kullanım ömründen önce arızalanması, genellikle yetersiz bakım, aşırı yüklenme, yanlış montaj veya çevresel faktörlere maruz kalmaktan kaynaklanır.
  • Çözüm: Üreticinin tavsiye ettiği bakım programlarına titizlikle uyulmalıdır. Redüktörün çalışma koşulları (tork, hız, sıcaklık) tasarım sınırları içinde tutulmalıdır. Çevresel etkenlere karşı (toz, nem, titreşim) uygun koruma önlemleri alınmalıdır.

Uzman Tavsiyesi

Endüstriyel otomasyon sektöründe düşük boşluklu redüktör seçimi, “tek beden herkese uyar” yaklaşımından ziyade, uygulamanın özgül gereksinimlerine göre dikkatle yapılması gereken kritik bir mühendislik kararıdır. Bu detaylı saha rehberi boyunca incelediğimiz üzere, hem düşük boşluklu planet redüktörler hem de harmonik redüktörler, kendi benzersiz avantajları ve dezavantajları ile farklı uygulama senaryolarında üstün performans sergilerler. Temel ayrım, ihtiyaç duyulan boşluk seviyesi ve bununla birlikte gelen maliyet, rijitlik, boyut ve verimlilik dengesidir. Harmonik redüktörler, sıfıra yakın boşluk değerleri, olağanüstü tork yoğunluğu ve kompakt yapıları sayesinde, robotik kolların eklemleri, hassas tıbbi cihazlar, uzay teknolojileri ve yarı iletken üretim makineleri gibi mutlak hassasiyetin ve tekrarlanabilirliğin hayati önem taşıdığı, dinamik ve kontrol odaklı uygulamalar için tartışmasız en iyi seçenektir. Bu uygulamalarda, harmonik redüktörlerin nispeten yüksek başlangıç maliyeti, sundukları eşsiz performans ve uzun vadeli güvenilirlik ile genellikle haklı çıkar. Öte yandan, düşük boşluklu planet redüktörler, 1-5 yay dakikası aralığındaki boşluk toleranslarının kabul edilebilir olduğu, yüksek rijitlik, yüksek verimlilik ve daha geniş bir tork/hız aralığı gerektiren uygulamalar için mükemmel bir denge sunar. CNC makineleri, genel otomasyon sistemleri, paketleme hatları ve endüstriyel taşıma sistemleri gibi alanlarda, planet redüktörler genellikle daha ekonomik ve sağlam bir çözüm olarak öne çıkar. Uzman tavsiyesi olarak, projenizin başlangıcında, uygulamanızın gerektirdiği minimum boşluk toleransını, tork ve hız profillerini, çevresel koşulları ve bütçe kısıtlamalarını net bir şekilde tanımlamanız hayati önem taşır. Çözüm ortaklarınızla veya redüktör üreticileriyle yakın işbirliği içinde çalışarak, detaylı bir mühendislik analizi yapılması, doğru redüktör tipini ve boyutunu seçmenize yardımcı olacaktır. Unutmayın ki, optimum performans ve uzun ömür için doğru seçim kadar, redüktörün doğru montajı, düzenli bakımı ve üreticinin yönergelerine uyulması da kritik öneme sahiptir. Nihayetinde, en iyi redüktör, uygulamanızın benzersiz taleplerini en verimli ve güvenilir şekilde karşılayandır.
