Diyot Nedir? Doğrultma ve Koruma Devrelerinde Nasıl Kullanılır?
📑 İçindekiler (Tıkla Aç)
Diyot, elektrik akımını tek yönde geçiren yarı iletken bir bileşendir. Endüstriyel otomasyon sistemlerinde alternatif akımı (AC) doğru akıma (DC) dönüştürme (doğrultma) ve hassas elektronik bileşenleri ani gerilim yükselmeleri (transientler) ile ters polarite gibi zararlı durumlardan koruma amacıyla kritik bir rol oynar.
Diyot Nedir? Doğrultma ve Koruma Devrelerinde Nasıl Kullanılır? Nedir?
Endüstriyel otomasyonun temel yapı taşlarından biri olan diyot, elektrik akımının yalnızca tek bir yönde akmasına izin veren iki terminalli bir yarı iletken cihazdır. Bu temel özelliği, onu hem güç elektroniği uygulamalarında hem de sinyal işleme devrelerinde vazgeçilmez kılar. Bir diyot, genellikle bir P-tipi ve bir N-tipi yarı iletken malzemenin birleşimiyle (P-N jonksiyonu) oluşturulur. P-tipi taraf anot (pozitif), N-tipi taraf ise katot (negatif) olarak adlandırılır. Akım, anotdan katota doğru “ileri yönlü” olarak akarken, ters yönde (katottan anota) akımı büyük ölçüde bloke eder.
Endüstriyel otomasyon sektöründe diyotların kullanımı, sistemlerin güvenilirliğini, verimliliğini ve ömrünü doğrudan etkiler. Örneğin, bir PLC (Programlanabilir Mantık Denetleyicisi) veya sensör gibi DC ile çalışan bir cihazın beslemesi için şebeke AC geriliminin DC’ye dönüştürülmesi gerekir; bu işlem doğrultma olarak adlandırılır ve diyotlar bu dönüşümün kalbinde yer alır. Aynı zamanda, endüktif yüklerin (röleler, kontaktörler, solenoid valfler) anahtarlanması sırasında oluşan ani gerilim sıçramaları (geri EMF) veya yanlış kablolama sonucu oluşabilecek ters polarite durumları, hassas elektronik bileşenler için yıkıcı olabilir. İşte bu noktada diyotlar, koruma devreleri oluşturarak bu tür hasarları önler ve sistemin kararlı çalışmasını sağlar. Diyotların bu çok yönlü kullanımı, otomasyon sistemlerinin dayanıklılığını ve hata toleransını artırır, böylece üretim süreçlerinin kesintisiz devamlılığına katkıda bulunur.
Çalışma Prensibi ve Teknik Veriler
Diyotun çalışma prensibi, P-N jonksiyonunun özelliklerine dayanır. P-tipi malzemede çoğunluk taşıyıcıları delikler (pozitif yükler), N-tipi malzemede ise elektronlardır (negatif yükler). Bu iki malzeme birleştirildiğinde, jonksiyon bölgesinde bir tükenme bölgesi oluşur ve bu bölge bir potansiyel bariyeri görevi görür.
- İleri Yönlü Bias (Forward Bias): Diyotun anotuna pozitif, katotuna negatif gerilim uygulandığında, potansiyel bariyeri küçülür. Uygulanan gerilim, diyotun eşik gerilimine (silisyum diyotlar için yaklaşık 0.7V, germanyum için 0.3V, Schottky diyotlar için daha düşük) ulaştığında, akım anottan katota doğru akmaya başlar. Bu, diyotun “iletken” olduğu durumdur. Endüstriyel uygulamalarda bu eşik gerilimi üzerindeki gerilim düşümü, güç kaybına ve ısı üretimine neden olur, bu yüzden verimlilik açısından dikkate alınmalıdır.
- Ters Yönlü Bias (Reverse Bias): Diyotun anotuna negatif, katotuna pozitif gerilim uygulandığında, potansiyel bariyeri genişler ve akımın akışı engellenir. İdeal bir diyotta bu durumda hiç akım akmazken, gerçek diyotlarda çok küçük bir ters kaçak akım (reverse leakage current) akar. Ters gerilim belirli bir sınırı aştığında (ters kırılma gerilimi – PIV), diyot bozulur ve hasar görür; bu durum endüstriyel sistemlerde ciddi arızalara yol açabilir.
Doğrultma Uygulamaları (AC’den DC’ye Dönüştürme)
Endüstriyel otomasyonda birçok kontrol ve aktüatör elemanı DC ile çalıştığından, şebeke AC geriliminin DC’ye dönüştürülmesi hayati öneme sahiptir. Diyotlar bu dönüşümde temel bileşenlerdir:
- Yarım Dalga Doğrultma: Tek bir diyot kullanılarak AC sinyalinin sadece pozitif veya negatif yarım döngüsünün geçirilmesiyle elde edilir. Basit olmasına rağmen, çıkış DC gerilimi yüksek dalgalanma (ripple) içerir ve verimliliği düşüktür. Genellikle düşük güç gerektiren ve dalgalanmanın kritik olmadığı uygulamalarda kullanılır.
- Tam Dalga Doğrultma: Daha verimli bir yöntemdir.

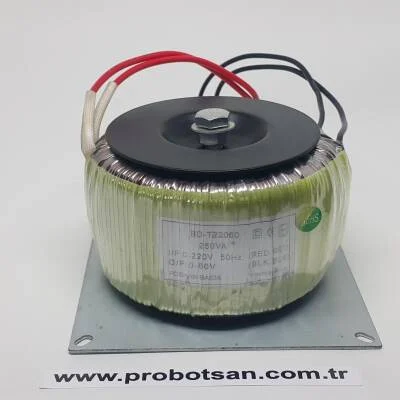

- Merkezi Taplı Trafo ile Tam Dalga Doğrultma: Bir merkezi taplı transformatör ve iki diyot kullanır. Çıkış dalgalanması yarım dalgaya göre daha azdır.
- Köprü Doğrultma (Bridge Rectifier): En yaygın kullanılan tam dalga doğrultma yöntemidir. Dört diyot kullanarak bir köprü konfigürasyonu oluşturulur ve merkezi taplı transformatöre ihtiyaç duymaz. Hem pozitif hem de negatif AC yarım döngülerini aynı yönde DC’ye dönüştürür. Bu, daha düzgün bir DC çıkışı ve daha yüksek verimlilik sağlar. Endüstriyel güç kaynakları, motor sürücüleri, PLC besleme üniteleri gibi birçok otomasyon ekipmanında köprü doğrultucular kullanılır.
Koruma Devreleri Uygulamaları
Diyotlar, otomasyon sistemlerindeki hassas elektronik bileşenleri çeşitli elektriksel tehlikelerden korumak için vazgeçilmezdir:
- Ters Polarite Koruması: Bir DC güç kaynağının veya bataryanın yanlışlıkla ters polarite ile bağlanması, bağlı cihazlara (PLC, sensör, sürücü) ciddi hasar verebilir. Bir seri diyot, bu tür durumlarda akımın ters yönde akmasını engelleyerek cihazı korur. Diyot, ters yönde akımı bloke ederken, doğru yönde akıma izin verir. Ancak bu durumda diyot üzerinde bir gerilim düşümü (Vf) olacağını ve bunun sistemin toplam verimliliğini bir miktar düşüreceğini unutmamak gerekir.
- Gerilim Bastırma ve Aşırı Gerilim Koruması (Transient Voltage Suppression – TVS): Endüstriyel ortamlarda motor anahtarlaması, rölelerin açılıp kapanması veya yıldırım gibi olaylar nedeniyle ani ve yüksek gerilim sıçramaları (transientler) oluşabilir. Bu transientler, mikroişlemcileri, sensörleri ve diğer entegre devreleri kolayca tahrip edebilir. TVS diyotları (Transil diyotlar), bu ani gerilim yükselmelerini çok hızlı bir şekilde algılayıp kısa devre yolu sağlayarak enerjiyi dağıtır ve hassas bileşenleri korur. Zener diyotlar ise, belirli bir ters kırılma geriliminde sabit bir gerilim sağlayarak hem gerilim regülasyonunda hem de gerilim kenetleme (clamping) uygulamalarında kullanılır.
- Serbest Tekerlek / Geri Besleme Diyotu (Freewheeling / Flyback Diode): Endüktif yükler (röle bobinleri, kontaktör bobinleri, solenoid valfler, DC motorlar) üzerindeki akım aniden kesildiğinde, bobin içinde depolanan enerji, Lenz yasasına göre çok yüksek bir ters elektromotor kuvvet (EMF) oluşturur. Bu “geri besleme gerilimi”, anahtarlama yapan transistörleri, MOSFET’leri veya PLC çıkış modüllerini kolayca yok edebilir. Bir serbest tekerlek diyotu, endüktif yükün paralelinde ters polarite ile bağlanır. Anahtarlama elemanı açıldığında, diyot, bobindeki akım için bir kapalı döngü yolu sağlar. Bu sayede geri besleme gerilimi güvenli bir seviyede tutulur ve bobindeki enerji yavaşça diyot ve bobinin kendi direnci üzerinden dağılır, anahtarlama elemanını korur.
| Parametre | Değer/Açıklama |
|---|---|
| İleri Gerilim Düşümü (Vf) | Diyot iletimdeyken üzerindeki gerilim düşümü (örn: Silisyum için ~0.7V, Schottky için ~0.3V). Güç kaybını ve ısı üretimini etkiler. |
| Ters Tepe Gerilimi (PIV / Vrrm) | Diyotun ters yönde bozulmadan dayanabileceği maksimum gerilim. Sistemdeki maksimum ters gerilimden yüksek olmalıdır. |
| İleri Ortalama Akım (If(AV)) | Diyotun ileri yönde sürekli olarak taşıyabileceği maksimum ortalama akım. Yük akımından yüksek seçilmelidir. |
| Ters Kaçak Akım (Ir) | Diyotun ters yönde bloke durumdayken akıttığı çok küçük akım. Yüksek sıcaklıklarda artabilir. |
| Güç Kaybı (Pd) | İleri gerilim düşümü ve akım nedeniyle oluşan ısı enerjisi (Pd = Vf * If). Termal yönetimi için kritik. |
| Çalışma Sıcaklığı (Tj) | Diyotun jonksiyonunun güvenli bir şekilde çalışabileceği sıcaklık aralığı. Uzun ömür için bu aralıkta kalması sağlanmalıdır. |
| Ters Kurtarma Süresi (trr) | Diyotun ileri iletimden ters bloke durumuna geçiş süresi. Yüksek frekanslı uygulamalarda önemlidir (örn: anahtarlamalı güç kaynakları). |
Sahada Dikkat Edilmesi Gerekenler
- Doğru Diyot Seçimi ve Boyutlandırma: Endüstriyel uygulamalarda diyot seçimi, sistemin güvenilirliği için kritik öneme sahiptir. Diyotun Ters Tepe Gerilimi (PIV) değeri, devrede karşılaşılabilecek en yüksek ters gerilimden en az %20-30 daha yüksek olmalıdır. Benzer şekilde, İleri Ortalama Akım (If(AV)) değeri, diyottan geçecek maksimum sürekli akımdan daha büyük seçilmelidir. Yüksek ani akım durumları (surge current) için de diyotun IFSM (surge current rating) değeri göz önünde bulundurulmalıdır. Yanlış boyutlandırma, diyotun aşırı ısınmasına, bozulmasına veya erken arızalanmasına neden olur.
- Termal Yönetim ve Soğutma: Diyotlar, iletim sırasında üzerlerinde bir gerilim düşümü (Vf) ve akım (If) nedeniyle güç kaybına (P = Vf * If) uğrar ve bu güç ısıya dönüşür. Yüksek akım geçen uygulamalarda veya yüksek ortam sıcaklıklarında, bu ısının etkili bir şekilde dağıtılması şarttır. Soğutucular, termal macunlar ve uygun hava akışı sağlayacak montaj yöntemleri kullanılmalıdır. Aşırı ısınma, diyotun ömrünü kısaltır ve performansını düşürür.
- Montaj ve Polariteye Dikkat: Diyotların devreye doğru polarite ile bağlanması hayati öneme sahiptir. Anot ve katot işaretlemeleri dikkatlice kontrol edilmeli ve yanlış bağlantıdan kaçınılmalıdır. Ters polarite ile bağlanan bir doğrultucu diyot, devrenin çalışmasını engelleyebilir veya koruma diyotu olarak kullanıldığında koruma sağlamak yerine kısa devreye neden olabilir. Ayrıca, lehimleme işlemlerinde diyotun aşırı ısınmasını önlemek için uygun lehimleme sıcaklığı ve süresi kullanılmalıdır.
- Çevre Koşulları: Endüstriyel otomasyon ortamları genellikle tozlu, nemli, titreşimli ve geniş sıcaklık aralıklarına sahip olabilir. Seçilen diyotların bu zorlu koşullara dayanıklı, endüstriyel sınıf bileşenler olduğundan emin olunmalıdır. Neme ve toza karşı koruma sağlayan muhafazalar veya kapsüllemeler tercih edilebilir.
- Periyodik Kontroller ve Test: Özellikle kritik sistemlerde, diyotların periyodik olarak kontrol edilmesi faydalıdır. Bir multimetre ile diyotun ileri ve ters yönlü direnci veya gerilim düşümü ölçülerek sağlamlığı kontrol edilebilir. Aşırı ısınma belirtileri (renk değişimi, lehim çatlakları) görsel olarak incelenmelidir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Diyotlar, endüstriyel otomasyon sistemlerinde genellikle sağlam bileşenler olsalar da, aşırı stres altında veya yanlış kullanımda arızalanabilirler. İşte sık karşılaşılan sorunlar ve çözüm yaklaşımları:
- Kısa Devre (Short Circuit): Bu, diyot arızalarının en yaygın türüdür. Diyot, her iki yönde de akım geçirmeye başlar ve bir direnç gibi davranır. Genellikle aşırı akım, aşırı gerilim (PIV’nin aşılması) veya yetersiz soğutma nedeniyle aşırı ısınma sonucu meydana gelir.
- Çözüm: Diyotu multimetre ile kontrol ederek kısa devre olup olmadığını doğrulayın. Arızalı diyotu, doğru PIV ve akım değerlerine sahip yeni bir diyotla değiştirin. Arızanın temel nedenini (aşırı yük, yetersiz soğutma) giderin.
- Açık Devre (Open Circuit): Diyot, hiçbir yönde akım geçirmemeye başlar. Genellikle mekanik hasar, aşırı gerilim nedeniyle fiziksel kırılma veya aşırı akım nedeniyle iç bağlantıların kopması sonucu oluşur.
- Çözüm: Multimetre ile diyotun her iki yönde de iletkenlik göstermediğini doğrulayın. Arızalı diyotu değiştirin. Bağlantı noktalarını ve lehimleri kontrol edin.
- Ters Gerilim Kırılması (Reverse Breakdown): Diyotun ters yönde dayanabileceği maksimum gerilim (PIV) aşıldığında meydana gelir. Bu durum, diyotun kısa devre olmasına veya hasar görmesine neden olabilir.
- Çözüm: Devredeki maksimum ters gerilimi ölçün ve diyotun PIV değerini bu gerilimin üzerinde, yeterli bir güvenlik marjı ile seçtiğinizden emin olun. Gerekirse daha yüksek PIV değerine sahip bir diyot kullanın. Ani gerilim sıçramaları için TVS diyotları eklemeyi düşünün.
- Aşırı Isınma: Diyotun normal çalışma koşullarında bile aşırı derecede ısınması. Genellikle yetersiz soğutma, diyottan geçen akımın nominal değerinin üzerinde olması veya diyotun ileri gerilim düşümünün beklenenden yüksek olması nedeniyle oluşur.
- Çözüm: Diyotun akım ve gerilim değerlerini kontrol edin ve yük gereksinimlerini karşıladığından emin olun. Gerekirse daha yüksek akım kapasiteli bir diyot veya daha düşük Vf değerine sahip bir Schottky diyot kullanın. Soğutucu ekleyin veya mevcut soğutma sistemini iyileştirin (daha büyük soğutucu, fan, termal macun). Ortam sıcaklığını kontrol edin.
- Yanlış Polarite Bağlantısı: Özellikle kurulum veya bakım sırasında diyotun anot ve katotunun yanlış bağlanması. Doğrultma devrelerinde çıkışta DC gerilim elde edilememesine, koruma devrelerinde ise diyotun işlevsiz kalmasına veya doğrudan kısa devreye neden olabilir.
- Çözüm: Kurulumdan önce ve sonra diyotun polarite işaretlerini dikkatlice kontrol edin. Kablolama şemalarını titizlikle takip edin.
Uzman Tavsiyesi
Diyotlar, endüstriyel otomasyon sistemlerinin görünmez kahramanlarıdır. Basit gibi görünseler de, karmaşık kontrol sistemlerinin ve güç elektroniği uygulamalarının temelini oluştururlar. AC’yi DC’ye dönüştürerek kritik bileşenlere güç sağlama yetenekleri ve hassas elektronik devreleri elektriksel tehlikelerden koruma rolleri, otomasyonun güvenilirliği ve sürdürülebilirliği için hayati öneme sahiptir. Bir otomasyon uzmanı olarak, diyotların sadece birer “tek yönlü vana” olmadığını, aynı zamanda sistemin genel performansını, ömrünü ve arıza toleransını doğrudan etkileyen kritik bileşenler olduğunu anlamak esastır. Doğrultma devrelerinde köprü diyotların verimliliği, ters polarite korumasının sağladığı güvenlik, freewheeling diyotlarının endüktif yüklerin yol açtığı yıkıcı etkileri engellemesi ve TVS diyotlarının ani gerilim sıçramalarına karşı kalkan oluşturması, modern endüstriyel tesislerin kesintisiz çalışmasında kilit rol oynar. Bu nedenle, diyot seçimi, doğru boyutlandırma, etkili termal yönetim ve titiz montaj, sistem tasarımının ve bakımının ayrılmaz bir parçası olmalıdır. Sahada karşılaşılan arızaların büyük bir kısmı, uygun olmayan diyot seçimi veya yetersiz termal yönetimden kaynaklanmaktadır. Bu rehberde açıklanan prensipleri ve dikkat edilmesi gereken noktaları özümsemek, otomasyon sistemlerinizin daha sağlam, daha verimli ve daha uzun ömürlü olmasını sağlayacaktır. Unutmayın, küçük bir diyotun doğru kullanımı, büyük bir sistemin güvenilirliğini garanti altına alabilir.
