Cnc Router Üretimi ve Cnc Router Üretim Planlanması

Cnc Router Makinesi üretilmeden önce üretilecek makine planlanmalıdır. Cnc Router Üretim planı çıkartılır iken öncelikli olarak üretimi yapılan makineden beklentiler hesaplanmalıdır. Örnek olarak cnc router ahşap işlemede kullanılacak ise farklı ekipmanlar plastik işlemede kullaılacak ise ek ekipmanlaryada alüminyum ve benzeri işlerde kullanılacak ise farklı ekipmanar seçilmelidir. Cnc Router makinesi üretimi yapmadan önce ikinci planlanması gereken durum makine ölçüleridir. Maliyetler ve makine kalitesi açısından makine imal edecekseniz eger profosyonel bir üretici değilseniz gereksiz büyük makine imalatı düşünmemelisiniz.

Cnc Router Üretimi Yapark İken Üretilecek Makine Boyutları Seçimi ;

Cnc Router makinesi boyutları üretilecek ürünlerin boylarından yaklaşık olarak 25 cm x ekseninde 30 cm y ekseninde daha büyük hesaplanmalıdır. örnek olarak 80x80 cm bir zigon sehpa yada ahşap kesimi için kullanılacak makine 105 cm x 110 cm tabla ölçülerine sahip olmalıdır. bu sayede parçaların dış kesimlerinide rahatlıkla ürete bilen bir makine üretimiş olursunuz.

Cnc Router Üretimi Şasi Masası üretimi ;

Cnc Router Üretimi yapmadan önce makine masası yani şasisi belirlenmeli ve tasarlanmalıdır. Makine masa tasarlanmasında 60 cm ölçülere kadar 45x45 sigma profil yada 1000 metre ve üstü için 80x80 sigma profil kullanabilirsiniz. Kaynak ve montaj alanına sahip kişiler aynı tasarımı çelik profiller ile üretebilmektedir. Montaj kolaylığı ve üretim süreçleri hesaplandığında istediğiniz boylara kestirebileceğiniz sigma profiller ısıya maruz kalmadığı için daha hassas makineler ortaya çıkardığı unutulmamalıdır. Şasi tasarımı yapıldıktan sonra eğer sigma profil ile tasarlanmış ise bunlar dikkatlice ölçülendirilmeli listeleri çıkartılarak ihtiyaç duyulan malzeme not alınmalıdır. Maliyet hesabı için açık fiyatları olan sigma profil sayfamızı inceleyebilirsiniz.

45x45 Sigma Profil

Cnc Router üretimi için şasi çizimi ve tasarımını tamamladıktan sonra işlenecek ürün resmi ile birlikte tarafımıza gönderir iseniz kullanılacak cnc router parçaları ekonomik şekilde tarafımzdan seçilebilir. bu seçimi kendiniz yapmak için tecrube kazanmak istiyor iseniz yazımıza devamedebilirsiniz.

Cnc Router Üretimi Yapılırken Parça Seçimi ;

45X45 Yada 80x80 sigma profil yada çelik profil kaynak metodu ile tasarlamış olduğunuz ve 1.5 metre altındaki cnc router makineleri için örenklendiğinde ;

Cnc Router Üretiminde Lineer Ray Seçimi ;

Lineer kızak ve lineer araba çeşitlerinden maliyetleri düşük fakat kalitesi yüksek malzeme olan 20 mm lineer kızaklar ve her eksen için 4 adet lineer araba tercih edilerek sağlam ve kuvvetli bir yapı oluşturmuş olursunuz. 50 cm altındaki eksenler için alüminyum işleme seri olarak düşünülmüyor ise indüksiyonlu mil yada alt destekli mil kullanılabilmektedir.

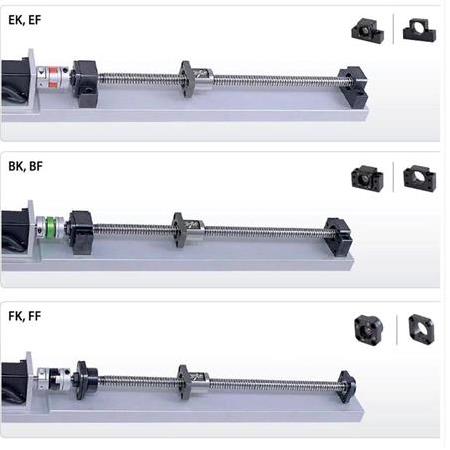

Cnc Router Üretimi Yapar iken Vidalı Mil Seçimi ;

Tasarlanan Şasi belirlendiğine göre kızaklar 20 mm seçildiğini düşünerek bu güce oranla vidalı mil seçimi yapılacak olursa 70 cm ve altında 1605 vidalı mil ve somun 1.5 metreye kadar 2510 vidalı mil ve somun daha uzun ölçülerde ise kremayer dişli pinyon seçilerek üretim süreçleri tamamlanabilir.

Cnc Router Üretiminde Kaplinlerin Seçimi ;

İster 1605 vidalı mil seçilmiş olsun ister 2510 vidalı mil burada kaplinlerin boyutlarını belirleyecek en önemli unsur eksenler için seçilen motorlardır. Step motorlar için Gs14 Servo motorlar için Gs19 kaplinlerin seçilmesi ileride yaşanabilecek problemlerin önüne geçecektir.

Cnc Router Üretiminde Motor Seçimleri ;

Yüksek hız beklentisi olmayan makinelerde eğer otomatik takım değiştirmede kullanılmayacak ise 2500 mm ölçüsü altında tasarlanan makinelerde step motor seçimi ucuz olması bakımından rahatlıkla seçimi yapılabilir. Makine 2500 mm ölçülerinden büyük üretilecek ve step motor kullanımı yapılmak istenirse bizimle irtibata geçebilirsiniz. Şasi tasarımını tamamlamış kişiler destek@cnc-marketi.com mail atarak detaylı fikir alabilirler.

Cnc Router Üretiminde Spindle Motor Seçimi ;

Ahşap ve plastik işleme makineleri baz alındığında cnc makinesi kalitesini belirleyen en önemli unsur spindle motordur. 70 cm kadar 0,75 kw 24000 bin devir, 1.5 metreye kadar 2,2 yada 3 kw, 2 metre

ve üstü makinelerde 3 kw ve üstü motorların tercih edilmesi iyi bir fikir olacaktır.

Cnc Router Mach3 Yada Kontrol ünitesi seçimi

Otomatik Takım Değiştirme yapılacak ise kararlı bir mach3 kontrol kartı seçilmelidir. Bunlara örnek olarak akz250 yada xhc2000 markaları gayet başarılı olarak çözüm olmaktadır. Eğer Otomatik takım değiştirmeli motor kullanılmayacak ise her hangibi mach3 kontrol kartı seçimi yapılabilir.

Cnc Router Üretim Planlaması Örnekleri ;

Örnek 1 ;
