Bilyalı Vidalı Mil Nedir? CNC Eksenlerinde Neden Kullanılır?
İçindekiler
Bilyalı vidalı mil, dönme hareketini yüksek hassasiyet ve verimlilikle doğrusal harekete çeviren bir mekanik aktarım elemanıdır. CNC eksenlerinde, sıfıra yakın geri boşluk (backlash) sunarak olağanüstü konumlandırma doğruluğu, yüksek rijitlik ve enerji verimliliği sağlaması nedeniyle vazgeçilmezdir; bu da modern üretimde karmaşık ve hassas işleme operasyonları için kritik öneme sahiptir.
Bilyalı Vidalı Mil Nedir? CNC Eksenlerinde Neden Kullanılır? Nedir?

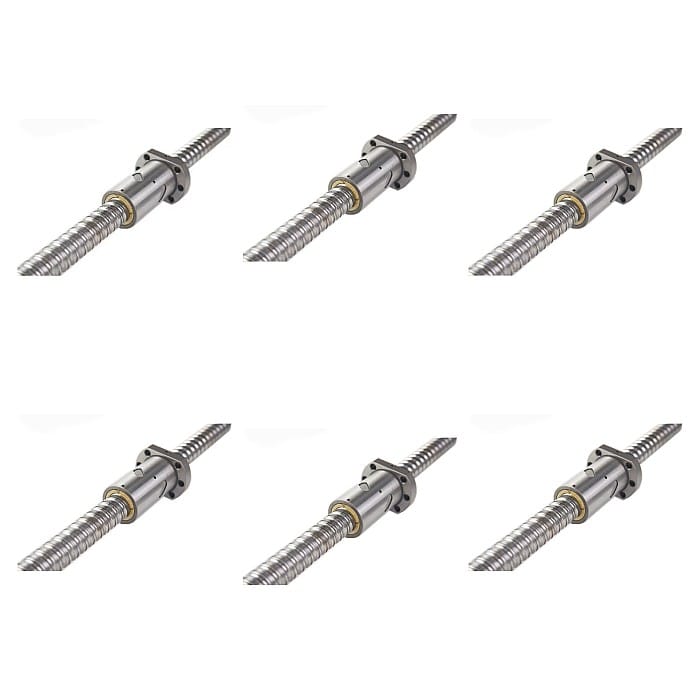

Endüstriyel otomasyon ve hassas makine sektörünün temel bileşenlerinden biri olan bilyalı vidalı mil (İngilizce: Ball Screw), döner hareketi doğrusal harekete dönüştüren, sürtünmeyi minimize eden ve yüksek verimlilik sağlayan mekanik bir aktarım sistemidir. Temel olarak, bir vida mili (işlenmiş oluklara sahip bir mil), bir somun (içinde bilyaların dolaştığı oluklara sahip) ve bu bilyaların sürekli devirdaimini sağlayan bir geri dönüş mekanizmasından oluşur. Bilyalar, mil ile somun arasındaki yükü taşıyarak kayar sürtünmeyi yuvarlanma sürtünmesine dönüştürür. Bu yapı, geleneksel trapez vidalı millere kıyasla çok daha düşük sürtünme katsayısı, daha yüksek verimlilik ve özellikle geri boşluğun (backlash) neredeyse tamamen elimine edilmesi gibi avantajlar sunar.
CNC (Bilgisayarlı Sayısal Kontrol) eksenlerinde bilyalı vidalı mil kullanımının ana nedeni, modern imalatın gerektirdiği üstün hassasiyet, tekrarlanabilirlik ve dinamik performans ihtiyaçlarını karşılamasıdır. CNC makineleri, milimetrenin binde biri hassasiyetinde hareketler gerektiren karmaşık parça işleme süreçlerinde kullanılır. Bilyalı vidalı miller, bu tür uygulamalarda motorun dönme hareketini takımın veya iş parçasının doğrusal hareketine yüksek doğrulukla çevirerek, kesme işlemlerinde istenen boyut ve yüzey kalitesinin elde edilmesini sağlar. Ayrıca, yüksek yük taşıma kapasitesi ve uzun ömürlülük gibi özellikler, onları ağır sanayi uygulamalarından mikro imalata kadar geniş bir yelpazede ideal bir seçim haline getirir.
Çalışma Prensibi ve Teknik Veriler
Bilyalı vidalı milin çalışma prensibi, bir vida milinin helisel olukları ile bir somunun içindeki eşleşen helisel oluklar arasına yerleştirilen çelik bilyaların yuvarlanması esasına dayanır. Motor tarafından döndürülen vida mili, bilyaları somun içinde hareket ettirir ve bu bilyalar özel bir geri dönüş kanalı aracılığıyla sürekli olarak yeniden dolaşıma sokulur. Bu “sonsuz bilya devridaimi”, kayar sürtünmeyi ortadan kaldırarak sistemi son derece verimli hale getirir. Tipik olarak, bilyalı vidalı miller %90’ın üzerinde mekanik verimliliğe sahiptir; bu da aynı miktarda işi yapmak için daha az enerji gerektiği anlamına gelir. Bu verimlilik, daha küçük motorların kullanılmasına ve dolayısıyla enerji maliyetlerinden tasarruf edilmesine olanak tanır.
CNC eksenlerinde bilyalı vidalı milin sağladığı kritik avantajlar şunlardır:
- Yüksek Konumlandırma Hassasiyeti: Bilyaların yuvarlanması sayesinde sürtünme ve buna bağlı ısınma minimuma iner, bu da termal genleşmeden kaynaklanan hassasiyet kayıplarını azaltır. Hassasiyet sınıfları C0’dan C10’a kadar değişir, C0 en yüksek hassasiyeti ifade eder.
- Geri Boşluksuz Çalışma (Zero Backlash): Çift somunlu sistemler veya ön yüklemeli tek somunlar kullanılarak bilyalı vidalı miller neredeyse tamamen geri boşluksuz hale getirilebilir. Bu, CNC takım tezgahlarında yön değiştirirken ortaya çıkan konumlandırma hatalarını ortadan kaldırarak yüksek tekrarlanabilirlik sağlar.
- Yüksek Rijitlik: Ön yükleme sayesinde sistemin rijitliği artırılır. Bu, kesme kuvvetleri altında dahi minimum sapma ve titreşim anlamına gelir, bu da daha iyi yüzey kalitesi ve takım ömrü sağlar.
- Yüksek Yük Taşıma Kapasitesi: Bilyaların temas yüzeyi geniş olduğundan ve yükü eşit dağıttığından, bilyalı vidalı miller yüksek eksenel yükleri taşıyabilir. Bu özellik, ağır iş parçalarının işlendiği veya yüksek kesme kuvvetlerinin uygulandığı CNC makineleri için hayati öneme sahiptir.
- Uzun Ömür: Düşük sürtünme ve etkili yağlama ile bilyalı vidalı miller uzun servis ömrü sunar. Bu, bakım maliyetlerini düşürür ve makine çalışma süresini artırır.
- Dinamik Yanıt: Düşük atalet ve yüksek verimlilik, servo motorların hareket komutlarına hızlı ve doğru bir şekilde yanıt vermesini sağlar, bu da yüksek hızlı ve yüksek ivmeli CNC uygulamaları için idealdir.
| Parametre | Değer/Açıklama |
|---|---|
| Hassasiyet Sınıfı (ISO) | C0, C1, C3, C5, C7, C10 (C0 en yüksek hassasiyet) |
| Kurşun Doğruluğu (Lp) | ±3 µm/300mm (C3 sınıfı için tipik) |
| Dinamik Yük Kapasitesi (Ca) | 10 kN – 1000 kN (Çapa ve hatveye göre değişir) |
| Statik Yük Kapasitesi (C0a) | 20 kN – 2000 kN (Çapa ve hatveye göre değişir) |
| Mekanik Verimlilik | %90 – %98 |
| Geri Boşluk (Boşluksuz sistemler) | 0 – 5 µm (Ön yüklemeli sistemlerde) |
| Maksimum Hız | 3000 – 6000 devir/dakika (Mil çapına ve kritik hıza bağlı) |
Sahada Dikkat Edilmesi Gerekenler
- Doğru Yağlama ve Bakım: Bilyalı vidalı miller, yüksek performans ve uzun ömür için kritik derecede doğru yağlamaya ihtiyaç duyar. Gres veya özel yağlayıcılar, bilyaların ve olukların sürtünmesini azaltır, aşınmayı önler ve ısıyı dağıtır. Yağlama programlarına uyulmaması, aşırı aşınmaya, ısınmaya ve arızalara yol açar. Periyodik kontrol ve gerekirse yağlayıcı değişimi hayati öneme sahiptir.
- Montaj Hassasiyeti ve Hizalama: Bilyalı vidalı miller, son derece hassas bileşenlerdir. Montaj sırasında milin ve somunun yataklarının mükemmel bir şekilde hizalanması gerekir. Yanlış hizalama, milin bükülmesine, titreşime, aşırı yüklenmeye ve erken arızaya neden olabilir. Montajda tork anahtarları ve hassas ölçüm aletleri kullanılmalı, eksenel ve radyal kaçıklıklardan kaçınılmalıdır.
- Çevre Koşullarının Kontrolü: Toz, talaş, nem ve agresif kimyasallar bilyalı vidalı milin performansını ve ömrünü olumsuz etkileyebilir. Özellikle CNC makinelerinde talaş ve soğutma sıvılarının sisteme girmesini önlemek için uygun körükler, silecekler ve koruyucu kapaklar kullanılmalıdır. Aşırı sıcaklık değişimleri de termal genleşme nedeniyle hassasiyet kayıplarına yol açabilir.
- Ön Yükleme ve Rijitlik Ayarı: Geri boşluğun giderilmesi ve sistem rijitliğinin artırılması için bilyalı vidalı miller genellikle ön yüklemeli olarak teslim edilir veya sahada ayarlanır. Bu ön yüklemenin zamanla azalmaması için düzenli kontroller yapılmalı ve gerekirse ayarlar yenilenmelidir. Yanlış ön yükleme, aşırı sürtünmeye veya yetersiz rijitliğe neden olabilir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Bilyalı vidalı miller, yüksek performanslı bileşenler olsalar da, yanlış kullanım veya yetersiz bakım sonucunda belirli sorunlar yaşayabilirler. En sık karşılaşılan sorunlardan biri artmış geri boşluktur. Bu durum genellikle bilyaların veya olukların aşınmasından kaynaklanır ve konumlandırma hassasiyetini düşürür. Çözüm olarak, ön yüklemeli somunların yeniden ayarlanması veya aşırı aşınma durumunda bilyaların ve somunun değiştirilmesi gerekebilir. Bazı durumlarda, daha ekonomik bir çözüm olarak bilya çaplarının değiştirilmesi de uygulanabilir.
Diğer bir yaygın sorun aşırı gürültü ve titreşimdir. Bu, yetersiz veya yanlış yağlama, milin eğilmesi, yataklardaki sorunlar, somun içindeki bilya geri dönüş sistemindeki tıkanıklıklar veya aşırı yüklenme gibi çeşitli nedenlerden kaynaklanabilir. Çözüm, öncelikle yağlama sistemini kontrol etmek, milin hizalamasını doğrulamak ve gerekirse yatakları veya bilya geri dönüş kanallarını temizlemek veya değiştirmektir. Aşırı yüklenme durumunda ise makine parametrelerinin gözden geçirilmesi veya daha yüksek kapasiteli bir bilyalı vidalı mil ile değiştirilmesi düşünülebilir.
Aşırı ısınma da önemli bir problemdir ve genellikle yetersiz yağlama, aşırı hız, yanlış ön yükleme veya dış kirliliklerden kaynaklanır. Aşırı ısınma, malzemenin genleşmesine ve hassasiyet kaybına yol açar, aynı zamanda yağlayıcının özelliklerini bozarak aşınmayı hızlandırır. Çözüm olarak, yağlama sisteminin kontrol edilmesi, çalışma hızının optimize edilmesi, ön yüklemenin ayarlanması ve çevresel korumanın iyileştirilmesi gereklidir. Bazı yüksek hızlı uygulamalarda, somunun içinden soğutma sıvısı geçirilmesi gibi aktif soğutma çözümleri de kullanılabilir.
Son olarak, sıkışma veya hareketin zorlaşması sorunu, genellikle kirlilik (talaş, toz), yağlama eksikliği, milin bükülmesi veya montaj hatalarından kaynaklanır. Bu durumda, sistemi tamamen söküp temizlemek, tüm bileşenleri kontrol etmek, yağlamayı yenilemek ve milin düzgünlüğünü ve hizalamasını yeniden sağlamak gerekmektedir. Erken teşhis ve düzenli bakım, bu tür sorunların önüne geçerek makinenin kesintisiz çalışmasını sağlar.
Uzman Tavsiyesi
Bilyalı vidalı miller, modern endüstriyel otomasyonun ve özellikle CNC makinelerinin kalbinde yer alan vazgeçilmez aktarım elemanlarıdır. Dönme hareketini doğrusal harekete dönüştürmedeki üstün hassasiyetleri, yüksek verimlilikleri, sıfıra yakın geri boşlukları ve yüksek yük taşıma kapasiteleri sayesinde, günümüzün karmaşık üretim süreçlerinde mükemmel konumlandırma doğruluğu ve tekrarlanabilirlik sağlarlar. Bu özellikler, mikro toleranslarla parça üretimi, yüksek hızlı işleme ve enerji verimli operasyonlar için kritik öneme sahiptir. Bir uzman olarak, sektördeki tecrübelerime dayanarak, bilyalı vidalı mil seçiminde ve kullanımında birkaç anahtar noktaya dikkat çekmek isterim.
Öncelikle, uygulama gereksinimlerinizi tam olarak anlamak, doğru bilyalı vidalı mili seçmenin temelidir. Hız, yük, hassasiyet sınıfı, çalışma ortamı ve ömür beklentisi gibi parametreler, mil çapı, hatve, somun tipi (tek veya çift somunlu, ön yüklemeli) ve hassasiyet sınıfı seçiminde belirleyici olmalıdır. Aşırı kapasiteli veya yetersiz kapasiteli bir seçim, gereksiz maliyetlere veya erken arızalara yol açabilir. İkinci olarak, doğru montaj ve hizalama, bilyalı vidalı milin performansını ve ömrünü doğrudan etkileyen en kritik faktörlerden biridir. Milin yataklarına ve somunun taşıyıcı sistemine yapılan en küçük bir yanlış hizalama bile, aşırı yüklenmeye, titreşime ve erken yorulmaya neden olabilir. Bu nedenle, montaj işlemlerinin kalifiye personel tarafından, uygun aletler ve hassas ölçüm yöntemleri kullanılarak yapılması şarttır.
Son olarak, düzenli ve doğru bakım, bilyalı vidalı mil sistemlerinizin uzun ömürlü ve sorunsuz çalışmasını sağlamanın anahtarıdır. Yağlama programlarına titizlikle uyulmalı, kullanılan yağlayıcının doğru tip ve miktarda olduğundan emin olunmalıdır. Çevresel koruma önlemleri (körükler, silecekler) asla ihmal edilmemeli, sistemin toz, talaş ve soğutma sıvılarından arındırılması sağlanmalıdır. Periyodik kontroller sırasında, geri boşluk, gürültü seviyesi ve çalışma sıcaklığı gibi göstergeler izlenmeli, anormal durumlar erken teşhis edilerek müdahale edilmelidir. Unutmayın ki, bilyalı vidalı mil, CNC makinenizin doğruluğunun ve verimliliğinin bel kemiğidir. Bu hayati bileşene gösterilen özen, üretim kalitenizi ve operasyonel verimliliğinizi doğrudan etkileyecektir.
