24V Sinyallerde AND Mantığı Röleyle mi PLC Programıyla mı Kurulmalıdır?
📑 İçindekiler (Tıkla Aç)
24V sinyallerde AND mantığı, modern endüstriyel otomasyon uygulamalarında genellikle PLC programı ile kurulmalıdır. PLC, esneklik, hata tespiti, izlenebilirlik ve gelecekteki değişikliklere uyum açısından röle tabanlı sistemlere göre çok daha üstün ve maliyet etkin bir çözümdür, özellikle karmaşık veya genişletilebilir sistemlerde tercih edilmelidir. Röleler, çok basit ve izole uygulamalar için değerlendirilebilir.
24V Sinyallerde AND Mantığı Röleyle mi PLC Programıyla mı Kurulmalıdır? Nedir?
Endüstriyel otomasyon sistemlerinde, birden fazla koşulun aynı anda sağlanması gerektiğinde “AND” mantığı kullanılır. Örneğin, bir motorun çalışması için hem güvenlik kapısının kapalı olması hem de başlatma butonuna basılması gerekiyorsa, bu bir AND mantığı gerektirir. 24V sinyaller, endüstriyel sensörler, butonlar, limit anahtarları ve diğer kontrol elemanları tarafından yaygın olarak kullanılan bir standarttır. Bu sinyallerin AND mantığına göre işlenerek bir çıktının (örneğin bir kontaktörün veya valfin) kontrol edilmesi, otomasyonun temelini oluşturur. Bu makale, bu AND mantığının fiziksel rölelerle mi yoksa bir Programlanabilir Mantık Denetleyicisi (PLC) yazılımı aracılığıyla mı kurulması gerektiği sorusuna odaklanmaktadır. Günümüzde, otomasyonun karmaşıklığı ve gerektirdiği esneklik göz önüne alındığında, PLC tabanlı çözümler genellikle daha avantajlıdır. Röleler, temel elektrik kontrol devrelerinin ilk yapı taşları olsa da, modern endüstriyel gereksinimleri karşılamakta yetersiz kalabilir.
Çalışma Prensibi ve Teknik Veriler
AND mantığını uygulamak için iki temel yaklaşım bulunmaktadır: geleneksel röle devreleri ve modern PLC programlama. Her birinin kendine özgü çalışma prensipleri, avantajları ve dezavantajları vardır.
Röle Tabanlı AND Mantığı
Röle tabanlı bir AND mantığı devresinde, birden fazla giriş sinyalini temsil eden rölelerin normalde açık (NO) kontakları seri bağlanır. Tüm giriş sinyalleri (örneğin A ve B) aktif olduğunda, ilgili röleler enerjilenir ve NO kontakları kapanır. Bu seri bağlı kontak zincirinden akım geçebilir ve istenen çıkış elemanını (örneğin bir kontaktör veya lamba) enerjilendirir. Örneğin, 24V DC beslemeli bir devrede, iki butonun seri bağlı NO kontakları bir röle bobinine bağlanabilir. Her iki butona da basıldığında (yani her iki kontak da kapandığında) röle enerjilenir ve kendi kontakları aracılığıyla başka bir yükü kontrol edebilir. Bu yöntem, görsel olarak basit ve anlaşılır olsa da, her bir ek AND koşulu için fiziksel bir röle ve ek kablolama gerektirir. Bu durum, karmaşık sistemlerde panonun boyutunu artırır, kablolama hatalarına yatkınlığı yükseltir ve arıza tespiti sürecini zorlaştırır. Rölelerin mekanik parçaları olduğundan, belirli bir ömürleri vardır ve zamanla aşınma, kontak yapışması veya kontak direnci artışı gibi sorunlar yaşayabilirler.
PLC Tabanlı AND Mantığı
PLC tabanlı bir sistemde, 24V giriş sinyalleri PLC’nin giriş modüllerine bağlanır. Bu giriş modülleri, fiziksel sinyallerin durumunu (açık/kapalı, 1/0) dijital bilgilere dönüştürür ve PLC’nin merkezi işlem birimine (CPU) iletir. CPU, kullanıcı tarafından yazılan programı (genellikle merdiven mantığı – Ladder Logic, fonksiyon blok diyagramı – FBD veya yapısal metin – Structured Text gibi dillerde) tarar. AND mantığı, program içinde basit bir komut veya blok ile gerçekleştirilir. Örneğin, merdiven mantığında iki giriş kontağı (I0.0 ve I0.1) seri bağlanarak bir çıkış (Q0.0) kontrol edilebilir. Program taraması sırasında, eğer I0.0 ve I0.1’in her ikisi de aktifse (yani 24V sinyali algılıyorsa), Q0.0 çıkışı aktif hale getirilir. Bu durum, PLC’nin çıkış modülü aracılığıyla fiziksel bir aktüatöre (kontaktör, valf vb.) 24V sinyal gönderilmesi anlamına gelir. PLC’ler, yazılım tabanlı olmaları nedeniyle son derece esnektir. Mantık kolayca değiştirilebilir, genişletilebilir veya hata ayıklaması yapılabilir. Dahili diagnostik özellikleri sayesinde arızalar hızla tespit edilebilir ve sistem durumu izlenebilir. Ayrıca, PLC’ler genellikle daha hızlı çalışma süreleri sunar ve mekanik aşınma sorunları olmadığı için daha güvenilirdir.
| Parametre | Değer/Açıklama |
|---|---|
| Uygulama Yöntemi | Röle: Fiziksel kablolama ve seri bağlı kontaklar. PLC: Yazılımsal mantık (Ladder, FBD vb.) ve dijital I/O. |
| Esneklik | Röle: Düşük, değişiklikler için fiziksel yeniden kablolama gerekir. PLC: Yüksek, yazılım üzerinden kolayca değiştirilebilir. |
| Arıza Tespiti (Diagnostik) | Röle: Zorlu, manuel kontrol ve ölçüm gerektirir. PLC: Gelişmiş, dahili diagnostik, durum göstergeleri ve hata mesajları. |
| Bakım Maliyeti | Röle: Kontak aşınması, mekanik arızalar nedeniyle düzenli parça değişimi. PLC: Genellikle daha düşük, yazılımsal güncellemeler ve modül değişimleri. |
| Başlangıç Maliyeti (Basit Sistem) | Röle: Çok basit sistemler için daha düşük olabilir. PLC: Röleye göre daha yüksek donanım maliyeti. |
| Yaşam Döngüsü Maliyeti | Röle: Yüksek (bakım, enerji tüketimi, arıza süresi). PLC: Düşük (güvenilirlik, esneklik, hızlı arıza tespiti). |
| Pano Alanı | Röle: Her ek AND koşulu için ek röle ve kablolama, geniş alan. PLC: Kompakt, birden fazla mantık tek bir CPU’da. |
| Genişletilebilirlik | Röle: Sınırlı ve maliyetli. PLC: Modüler yapı sayesinde kolayca genişletilebilir. |
Sahada Dikkat Edilmesi Gerekenler
- Kablolama Kalitesi ve Standartları: Hem röle hem de PLC tabanlı sistemlerde, 24V sinyal kablolamasının doğru ve standartlara uygun yapılması hayati önem taşır. Yanlış veya kalitesiz kablolama, sinyal kaybına, gürültüye ve sistem arızalarına yol açabilir. Özellikle röle sistemlerinde her bağlantı noktası bir potansiyel hata kaynağıdır. PLC sistemlerinde ise sensör ve aktüatör bağlantılarının doğru yapıldığından emin olunmalıdır.

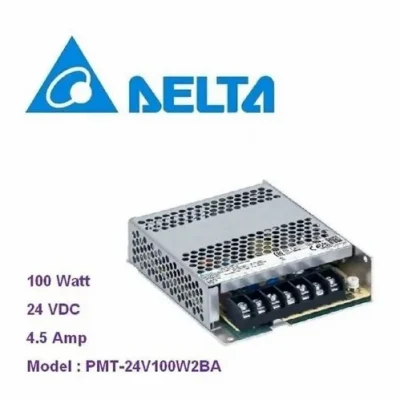

- Güç Kaynağı ve Sinyal İzole Etme: 24V sinyaller için stabil ve doğru boyutlandırılmış bir güç kaynağı (SMPS) şarttır. Endüstriyel ortamlardaki elektrik gürültüsü (EMI/RFI), sinyal bütünlüğünü bozabilir. PLC sistemleri genellikle daha iyi gürültü bağışıklığına sahip olsa da, kritik sinyaller için ekranlı kablolar kullanmak ve potansiyel kaynaklardan izole etmek önemlidir. Röle bobinlerinin ve kontaklarının ani açılıp kapanmaları da gürültü yaratabilir; bu durum için RC snubber devreleri veya diyotlar kullanılabilir.
- Yazılım Güvenliği ve Versiyon Kontrolü (PLC İçin): PLC programları, sistemin beynidir. Yetkisiz erişim, yanlış değişiklikler veya versiyon kontrolü eksikliği ciddi sorunlara yol açabilir. Programların yedeklenmesi, versiyon takibinin yapılması ve yalnızca yetkili personel tarafından değiştirilmesi sağlanmalıdır. Ayrıca, PLC programının mantıksal olarak doğru çalıştığından emin olmak için kapsamlı testler yapılmalıdır.
- Dokümantasyon ve Şemalar: Hangi yöntem kullanılırsa kullanılsın, detaylı elektrik şemaları, kablolama planları ve PLC programının açıklamalı dokümantasyonu olmazsa olmazdır. Bu belgeler, arıza tespiti, bakım ve gelecekteki değişiklikler için kritik referans noktalarıdır. İyi dokümantasyon, arıza süresini önemli ölçüde azaltır ve sistemin ömrünü uzatır.
- Eğitim ve Uzmanlık: Röle tabanlı sistemler genellikle daha temel elektrik bilgisi gerektirirken, PLC tabanlı sistemler PLC programlama dilleri, donanım yapılandırması ve ağ iletişimi hakkında uzmanlık gerektirir. Saha personelinin bu teknolojilere yönelik yeterli eğitime sahip olması, sistemin verimli çalışması ve sorunların hızlı çözülmesi için elzemdir.
- Gelecek Genişletilebilirlik ve Esneklik: Bir sistem tasarlanırken, gelecekteki olası genişletmeler veya fonksiyon değişiklikleri düşünülmelidir. PLC’ler, modüler yapıları ve yazılım tabanlı esneklikleri sayesinde bu tür ihtiyaçlara kolayca adapte olabilirken, röle tabanlı sistemler genellikle büyük ölçüde yeniden kablolama ve donanım eklemesi gerektirir, bu da maliyetli ve zaman alıcıdır.
Sık Karşılaşılan Sorunlar ve Çözümleri
Her iki uygulama yönteminin de kendine özgü sorunları ve çözüm yolları bulunmaktadır.
Röle Tabanlı Sistemlerde Sık Karşılaşılan Sorunlar:
- Kontak Yapışması veya Aşınması: Röle kontakları, özellikle yüksek akımlarda veya sık anahtarlamalarda zamanla aşınır, kirlenir veya yapışabilir. Bu durum, mantığın yanlış çalışmasına veya hiç çalışmamasına neden olur. Çözüm, arızalı röleyi değiştirmek, uygun akım değerine sahip röleler kullanmak ve gerekirse endüktif yükler için ark söndürme devreleri (RC snubber veya diyot) eklemektir.
- Yanlış veya Gevşek Kablolama: Röle devrelerinde çok sayıda kablo bağlantısı bulunur. Gevşek terminaller veya yanlış yapılmış bağlantılar, sinyal kesintilerine veya kalıcı arızalara yol açabilir. Çözüm, düzenli görsel kontrol, terminallerin sıkılması, devre şemasına göre kablolamanın doğrulanması ve multimetre ile süreklilik testleri yapmaktır.
- Bobin Arızaları: Röle bobinleri, aşırı voltaj, aşırı ısınma veya mekanik hasar nedeniyle yanabilir veya kısa devre yapabilir. Çözüm, arızalı röleyi değiştirmek ve besleme voltajının stabil olduğundan emin olmaktır.
PLC Tabanlı Sistemlerde Sık Karşılaşılan Sorunlar:
- Giriş/Çıkış Modülü Arızaları: PLC’nin giriş veya çıkış modülleri, aşırı voltaj, aşırı akım veya dahili bileşen arızaları nedeniyle bozulabilir. Bu, ilgili sinyalin okunmamasına veya aktüatörün kontrol edilememesine neden olur. Çözüm, modül üzerindeki durum LED’lerini kontrol etmek, giriş sinyalinin fiziksel varlığını multimetre ile doğrulamak ve arızalı modülü değiştirmektir.
- Yazılım Mantık Hataları: PLC programında yapılan mantık hataları, AND koşulunun yanlış yorumlanmasına veya hiç çalışmamasına yol açabilir. Bu tür hatalar gözden kaçırmak zor olabilir. Çözüm, programı dikkatlice gözden geçirmek, simülasyon ortamlarında test etmek, adım adım hata ayıklama (debugging) yapmak ve tüm senaryoları kapsayan kapsamlı testler uygulamaktır.
- Gürültü ve EMI Etkileri: Endüstriyel ortamlardaki elektromanyetik parazitler (EMI), PLC giriş sinyallerini bozabilir veya yanlış okumalara neden olabilir. Çözüm, ekranlı kablolar kullanmak, kablo kanallarını güç kablolarından ayırmak, uygun topraklama yapmak ve gerekirse sinyal filtreleme modülleri kullanmaktır.
- Güç Kaynağı Problemleri: PLC’nin veya sensörlerin besleme geriliminde düşüşler veya dalgalanmalar, sistemin kararsız çalışmasına neden olabilir. Çözüm, güç kaynağının kapasitesini kontrol etmek, voltajı düzenli olarak ölçmek ve gerektiğinde güç kaynağını değiştirmektir.
- İletişim Hataları: Büyük sistemlerde birden fazla PLC veya HMI (İnsan Makine Arayüzü) arasındaki iletişimde sorunlar yaşanabilir. Bu durum, AND mantığı için gerekli sinyallerin doğru şekilde iletilmesini engelleyebilir. Çözüm, ağ kablolarını kontrol etmek, IP adreslerini doğrulamak ve iletişim protokol ayarlarını gözden geçirmektir.
Uzman Tavsiyesi
Endüstriyel otomasyon sektöründe 24V sinyallerle AND mantığı kurma kararı, uygulamanın karmaşıklığına, maliyet bütçesine, esneklik gereksinimlerine ve gelecekteki genişleme potansiyeline bağlıdır. Ancak genel eğilim ve uzman tavsiyesi, modern otomasyon sistemlerinin büyük çoğunluğunda PLC programı kullanımından yanadır. PLC’ler, sağladıkları üstün esneklik, gelişmiş diagnostik yetenekleri, uzaktan erişim ve izleme imkanları, daha uzun ömür ve daha düşük yaşam döngüsü maliyetleri ile röle tabanlı sistemlere göre belirgin avantajlar sunar. Özellikle birden fazla girişin birleştirilmesi gereken karmaşık kontrol senaryolarında, PLC’nin yazılım tabanlı yapısı, değişiklik yapma, hata ayıklama ve sistemi genişletme süreçlerini inanılmaz derecede kolaylaştırır. Röle tabanlı çözümler, her bir ek mantık kapısı için fiziksel donanım ve kablolama gerektirdiğinden, panonun boyutunu artırır, kablolama hatalarına yatkınlığı yükseltir ve bakım süreçlerini zorlaştırır. Mekanik aşınma ve kontak ömrü gibi faktörler, rölelerin uzun vadeli güvenilirliğini düşürebilir.
Çok basit, tekil ve izole edilmiş, maliyetin son derece kritik olduğu veya özel güvenlik sertifikasyonu gerektiren (örneğin, EN ISO 13849 veya IEC 62061 standartlarına göre belirli güvenlik röleleri ile kurulan) bazı niş uygulamalar dışında, PLC’nin sunduğu değer teklifi çok daha güçlüdür. Günümüzün dijitalleşen endüstriyel ortamında, PLC’ler sadece mantık kapılarını uygulamakla kalmaz, aynı zamanda veri toplama, diğer sistemlerle entegrasyon (MES, SCADA), kestirimci bakım ve Endüstri 4.0 prensiplerine uyum gibi daha geniş olanaklar sunar. Bu nedenle, 24V sinyallerde AND mantığı veya diğer lojik fonksiyonlar için bir çözüm arayışında olan endüstriyel otomasyon profesyonellerine ve mühendislere, PLC programlarını birincil tercih olarak değerlendirmelerini ve röleleri yalnızca çok özel ve sınırlı durumlar için alternatif bir seçenek olarak görmelerini şiddetle tavsiye ederiz. Uzun vadede operasyonel verimlilik, güvenilirlik ve maliyet etkinliği açısından PLC’ler, yatırımın geri dönüşünü fazlasıyla sağlayacaktır.
