24000 Devir Spindle İçin İnverter Kaç Hz Ayarlanmalıdır? Nedir?

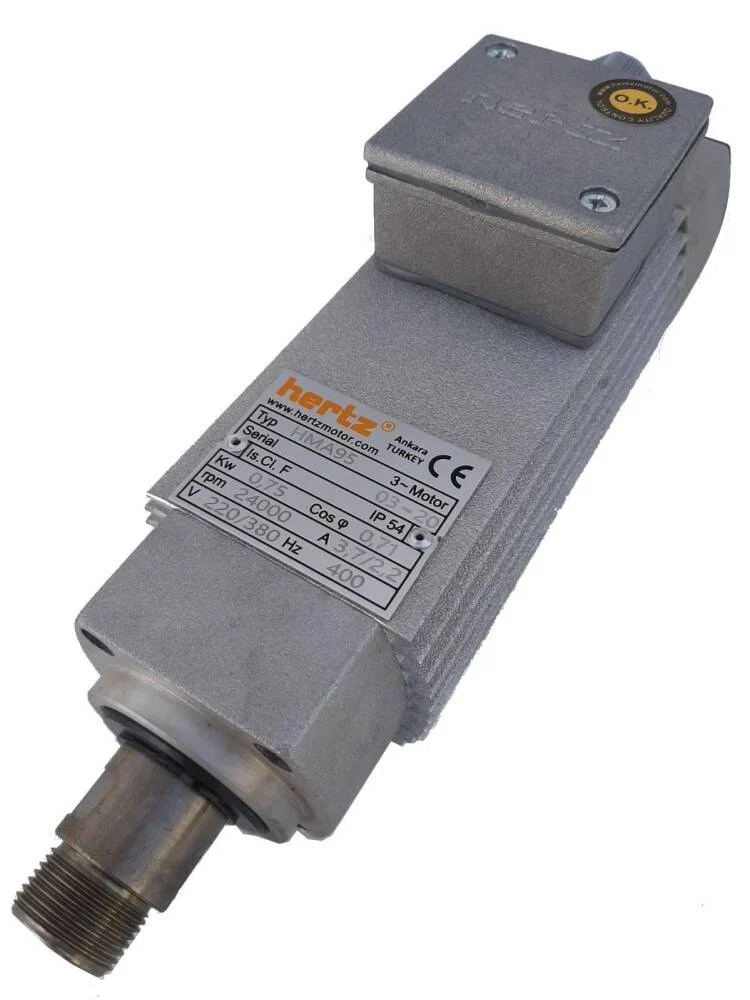

Endüstriyel otomasyon ve özellikle CNC makineleri dünyasında, spindle motorlar işleme kalitesini ve hızını doğrudan etkileyen kritik bileşenlerdir. Spindle’ın devir hızı, işlenen malzemenin türüne, kesici takımın özelliklerine ve istenen yüzey kalitesine göre ayarlanır. Bu ayarı yapabilmek için ise bir Frekans Dönüştürücü (VFD) veya diğer adıyla İnverter kullanılır. İnverter, şebeke geriliminin frekansını ve gerilimini değiştirerek motorun devir hızını kontrol eder.

24000 devir (RPM) gibi yüksek hızlı bir spindle için inverter frekansının doğru ayarlanması, spindle’ın verimli, güvenli ve uzun ömürlü çalışması açısından hayati öneme sahiptir. Temel prensip, bir AC motorun senkron hızının (devrinin) besleme frekansı ve kutup sayısıyla doğrudan ilişkili olmasıdır. Bu ilişki şu formülle ifade edilir:

N (Devir RPM) = (120 * f (Frekans Hz)) / P (Kutup Sayısı)

Bu formülü spindle frekansını bulmak için yeniden düzenlersek:

f (Frekans Hz) = (N (Devir RPM) * P (Kutup Sayısı)) / 120

Yüksek hızlı spindle’lar genellikle 2 kutuplu motorlardır (yani P=2). Bu durumda, 24000 RPM hedef devir için frekans hesabı şu şekilde yapılır:

f = (24000 RPM * 2 Kutup) / 120 = 48000 / 120 = 400 Hz

Bu hesaplama, 24000 devir/dakika hızına ulaşmak için inverterin çıkış frekansının 400 Hz olarak ayarlanması gerektiğini açıkça gösterir. Ancak, her spindle motorunun kendine özgü karakteristikleri olduğundan, daima üreticinin teknik dokümanlarına başvurmak en doğru yaklaşımdır. Bazı özel tasarım spindle’lar farklı kutup sayılarına veya nominal frekanslara sahip olabilir, ancak 24000 RPM için 400 Hz çoğu endüstriyel standartta kabul gören bir değerdir.

Çalışma Prensibi ve Teknik Veriler

Yüksek hızlı spindle motorlar, özellikle CNC makinelerinde, hassas işleme, hızlı malzeme kaldırma ve üstün yüzey kalitesi elde etmek için vazgeçilmezdir. Bu spindle’ların kalbi olan motorlar genellikle üç fazlı asenkron motorlar veya daha modern uygulamalarda Sürekli Mıknatıslı Senkron Motorlar (PMSM) olabilir. İnverter, bu motorlara değişken frekans ve gerilim uygulayarak devir hızlarını geniş bir aralıkta kontrol etme yeteneği sağlar.

Çalışma Prensibi:

• Frekans ve Devir İlişkisi: Yukarıda belirtildiği gibi, motorun devir hızı doğrudan uygulanan frekansla orantılıdır. İnverter, şebeke frekansını (örneğin 50 Hz veya 60 Hz) alıp, içindeki elektronik devreler (doğrultucu, DC bara, evirici) aracılığıyla istenen frekansa dönüştürür. 24000 RPM için 400 Hz frekans, spindle’ın nominal hızıdır.
• V/f Oranı Kontrolü: Asenkron motorlarda torkun korunması için gerilim (V) ve frekans (f) arasındaki oranın sabit tutulması esastır. İnverter, frekansı artırdıkça motora uygulanan gerilimi de orantılı olarak artırır (V/f kontrolü), böylece motorun manyetik akısı ve dolayısıyla torku korunur. Yüksek hızlı spindle’larda bu oran, nominal frekans ve gerilim değerleri üzerinden belirlenir. Örneğin, 400 Hz’de 220V nominal gerilime sahip bir spindle için V/f oranı 220/400 = 0.55 V/Hz olacaktır.
• Yüksek Frekans Gerekçesi: 24000 RPM gibi yüksek devirlere ulaşmak için, motorun kutup sayısının düşük olması ve besleme frekansının yüksek olması gerekir. 2 kutuplu bir motor, en az kutup sayısına sahip motor tipidir ve bu nedenle en yüksek devir hızlarına ulaşabilir. İnverterler, bu yüksek frekansları üretebilme kabiliyetine sahip özel olarak tasarlanmış güç elektroniği cihazlarıdır.

Teknik Veriler ve Bileşenler:

Sahada Dikkat Edilmesi Gerekenler

• Spindle ve İnverter Uyumu:

  Her şeyden önce, seçilen inverterin spindle motorunun tüm elektriksel ve mekanik özellikleriyle tam uyumlu olduğundan emin olunmalıdır. Spindle’ın gücü (kW), nominal gerilimi (V), nominal akımı (A) ve özellikle nominal frekansı (genellikle 400 Hz) inverterin kapasitesi dahilinde olmalıdır. İnverterin maksimum çıkış frekansının 400 Hz veya üzerinde olması zorunludur. Ayrıca, spindle üreticisinin önerdiği inverter markası ve modeli varsa, öncelik bu tavsiyeye verilmelidir.

• Kablolama ve Topraklama:

  Yüksek frekanslı spindle motorları ve inverterler arasında kullanılan kabloların kalitesi ve doğru bağlantısı kritik öneme sahiptir. Mutlaka ekranlı (shielded) kablo kullanılmalı ve ekranlama inverter tarafında doğru şekilde topraklanmalıdır. Kablo uzunluğu mümkün olduğunca kısa tutulmalı ve diğer sinyal kablolarından ayrı güzergahlardan geçirilmelidir. Yanlış kablolama, elektromanyetik parazitlere (EMI) neden olarak diğer elektronik cihazların çalışmasını etkileyebilir veya spindle’ın performansını düşürebilir. İyi bir topraklama sistemi, hem güvenlik hem de parazitlerin önlenmesi için olmazsa olmazdır.

• Soğutma Sistemi Kontrolü:

  24000 RPM gibi yüksek devirlerde çalışan spindle’lar önemli miktarda ısı üretir. Spindle’ın soğutma tipi (hava veya su) ne olursa olsun, soğutma sisteminin etkinliği düzenli olarak kontrol edilmelidir. Su soğutmalı spindle’lar için chiller ünitesinin su sıcaklığı, debisi ve kalitesi takip edilmeli, hava soğutmalı spindle’lar için ise soğutma fanlarının çalıştığından ve hava akışının engellenmediğinden emin olunmalıdır. Yetersiz soğutma, spindle’ın aşırı ısınmasına, rulman ömrünün kısalmasına ve hatta kalıcı hasarlara yol açabilir.

• İnverter Parametre Ayarları:

  İnverterin doğru çalışması için birçok parametrenin (P001, P002 gibi) doğru ayarlanması gerekir. Bunların başında maksimum çıkış frekansı (400 Hz), nominal motor frekansı (400 Hz), nominal motor gerilimi, nominal motor akımı, hızlanma/yavaşlama rampaları ve V/f oranı gelir. Bu parametreler, spindle üreticisinin verdiği değerlere göre titizlikle ayarlanmalıdır. Yanlış parametre ayarları, spindle’ın nominal devrine ulaşamamasına, aşırı ısınmasına, titreşim yapmasına veya inverterin hata vermesine neden olabilir.

• Mekanik Montaj ve Titreşim Kontrolü:

  Spindle’ın makine tablasına veya kızak sistemine doğru ve dengeli bir şekilde monte edilmesi önemlidir. Yanlış montaj veya gevşek bağlantılar, yüksek devirlerde titreşime yol açarak işleme kalitesini düşürebilir ve spindle’ın mekanik ömrünü kısaltabilir. İlk çalıştırma öncesinde ve sonrasında titreşim seviyeleri kontrol edilmeli, gerekirse dinamik balans ayarları yapılmalıdır.

Sık Karşılaşılan Sorunlar ve Çözümleri

Sahada 24000 devir spindle ve inverter sistemlerinde karşılaşılan bazı yaygın sorunlar ve bunların çözüm yolları aşağıdaki gibidir:

• Spindle’ın Nominal Devire Ulaşmaması veya Hız Dalgalanmaları:

  Sorun: Spindle, ayarlanan 24000 RPM’e ulaşamıyor veya hızı istikrarsız.
  Olası Nedenler: İnverterin maksimum frekans ayarı yanlış (400 Hz’den düşük), motor nominal frekansı yanlış ayarlanmış, inverter gücü yetersiz, besleme gerilimi düşük, aşırı yüklenme veya kablo bağlantı sorunları.
  Çözüm: İnverterin Pmax ve Fnom parametrelerini 400 Hz olarak kontrol edin ve ayarlayın. Spindle’ın nominal güç ve akım değerlerine uygun bir inverter kullanıldığından emin olun. Şebeke gerilimini ölçün. Spindle’a uygulanan yükü kontrol edin. Motor ve inverter arasındaki kablo bağlantılarını gözden geçirin, gevşek veya korozyonlu bağlantıları düzeltin.

• Spindle’da Aşırı Titreşim veya Anormal Sesler:

  Sorun: Spindle çalışırken aşırı titreşim yapıyor veya alışılmadık sesler (uğultu, sürtünme) çıkarıyor.
  Olası Nedenler: Yanlış montaj, dengesiz kesici takım, rulman arızası, spindle milinde eğrilik, inverterin hızlanma/yavaşlama rampalarının çok keskin ayarlanması.
  Çözüm: Spindle’ın montajını kontrol edin ve sıkı olduğundan emin olun. Kesici takımın dengeli ve doğru takıldığını kontrol edin. Rulmanların ömrünü tamamlayıp tamamlamadığını veya hasar görüp görmediğini kontrol edin; gerekirse değiştirin. İnverterin hızlanma ve yavaşlama sürelerini (ACC/DEC) artırarak daha yumuşak geçişler sağlayın. Spindle’ın dinamik balansını kontrol ettirin.

• İnverter Aşırı Akım (OC) veya Aşırı Gerilim (OV) Hatası:

  Sorun: İnverter sık sık aşırı akım veya aşırı gerilim hatası vererek duruyor.
  Olası Nedenler: Motor parametrelerinin yanlış ayarlanması, hızlanma/yavaşlama sürelerinin çok kısa olması, şebeke gerilimindeki dalgalanmalar, motor kablosunda kısa devre veya toprak kaçağı, aşırı yüklenme.
  Çözüm: Motorun nominal akım, gerilim ve frekans değerlerini inverter parametrelerine doğru bir şekilde girin. Hızlanma ve yavaşlama sürelerini artırın. Şebeke kalitesini kontrol edin, gerekirse şebeke filtresi kullanın. Motor kablolarını ve bağlantılarını kısa devre veya toprak kaçağına karşı test edin. Spindle’ın aşırı yük altında çalışmadığından emin olun.

• Spindle’ın Aşırı Isınması:

  Sorun: Spindle normal çalışma sırasında anormal derecede ısınıyor.
  Olası Nedenler: Yetersiz soğutma (chiller arızası, hava akışı engellenmesi), aşırı yüklenme, yanlış V/f oranı ayarı, rulman sürtünmesi.
  Çözüm: Su soğutmalı ise chiller’ın çalıştığını, su seviyesini, sıcaklığını ve debisini kontrol edin. Hava soğutmalı ise fanların çalıştığını ve hava giriş/çıkışlarının açık olduğunu kontrol edin. İşleme parametrelerini (kesme derinliği, ilerleme hızı) gözden geçirerek yükü azaltın. İnverterdeki V/f oranının doğru ayarlandığından emin olun. Rulmanları kontrol edin, sürtünme varsa değiştirin.

• Elektronik Parazitler ve Haberleşme Sorunları:

  Sorun: İnverter çalışırken yakınındaki diğer elektronik cihazlarda (sensörler, kontrol kartları) parazitlenme veya haberleşme sorunları yaşanıyor.
  Olası Nedenler: Ekranlanmamış motor kabloları, kötü topraklama, inverterin EMI filtresinin olmaması veya yetersiz olması.
  Çözüm: Spindle motoru ile inverter arasına mutlaka ekranlı kablo kullanın ve ekranlamayı inverter tarafında doğru şekilde topraklayın. Kontrol ve sinyal kablolarını güç kablolarından ayrı güzergahlardan geçirin. İnverterin girişine uygun bir EMI (Elektromanyetik Girişim) filtresi takın. Tüm sistemin genel topraklamasını kontrol edin.

Uzman Tavsiyesi

24000 devir bir spindle motorunun verimli ve güvenli çalışması için inverterin doğru frekans ayarı, sistemin temelini oluşturur. Yapılan hesaplamalar ve endüstriyel standartlar, 2 kutuplu spindle’lar için bu frekansın 400 Hz olması gerektiğini net bir şekilde ortaya koymaktadır. Ancak, bu değer sadece bir başlangıç noktasıdır ve her zaman spindle üreticisinin teknik dokümanlarında belirtilen nominal frekans ve diğer elektriksel parametreler esas alınmalıdır.

Bir otomasyon mühendisi veya saha teknisyeni olarak, bu tür yüksek hızlı sistemlerde kurulum ve devreye alma süreçlerinin hassasiyetini asla göz ardı etmemek gerekir. Sadece frekans ayarı değil, inverterin güç kapasitesi, V/f oranı, hızlanma/yavaşlama rampaları, soğutma sistemi entegrasyonu, doğru kablolama ve sağlam bir topraklama altyapısı da spindle’ın ömrünü, işleme hassasiyetini ve genel sistem güvenilirliğini doğrudan etkiler. Yanlış yapılan küçük bir ayar bile, pahalı ekipmanlara zarar verebilir, üretimde duraksamalara yol açabilir ve işleme kalitesini düşürebilir.

Bu nedenle, 24000 devir spindle sistemlerinin kurulumu, bakımı ve sorun giderilmesi süreçlerinde daima kalifiye ve deneyimli personel tarafından müdahale edilmesi kritik öneme sahiptir. Üretici kılavuzlarına harfiyen uymak, düzenli kontroller yapmak ve olası sorunlara karşı proaktif olmak, hem ekipman yatırımınızın korunmasını hem de üretim süreçlerinizin kesintisiz ve yüksek kalitede devam etmesini sağlayacaktır. Unutmayın, doğru ayarlanmış bir sistem, sadece anlık performans değil, uzun vadeli işletme verimliliği ve maliyet tasarrufu anlamına gelir.
