UCFL 202 وحدة محمل بقلب ثقب 90 مم

مراجعة تفصيلية للمنتج

وحدة UCFL 202 هي وحدة محمل مدمجة مصممة لتثبيت ودعم المحاور الدوارة في أنظمة الأتمتة الصناعية. تم تحسين هذا الطراز المحدد ليحتوي على محمل داخلي بقطر اسمي للمحور يبلغ 15 مم، مما يوفر حلاً دقيقًا ومستقرًا للمحاور الصغيرة. المحمل الكروي ذو الحلقة الخارجية الكروية، وهو المكون الأساسي للوحدة، قادر على تحمل الانحرافات الزاوية الصغيرة (بحد أقصى ±2 درجة) بين المحور وجسم المحمل أثناء التركيب أو التشغيل. تقلل هذه الميزة من إجهادات انحناء المحور والأحمال الموضعية على عناصر المحمل، مما يطيل العمر التشغيلي الإجمالي للنظام ويضمن حركة دوران سلسة حتى تحت الأحمال الديناميكية. تم تصميم الهيكل الداخلي للمحمل لتوفير معامل احتكاك منخفض وقدرة تحمل عالية للأحمال الشعاعية، مما يزيد من كفاءة الطاقة ويتحكم في التمدد الحراري.

تم تصنيع جسم UCFL 202 من الحديد الزهر عالي القوة، مما يوفر مقاومة استثنائية للصدمات الثقيلة والاهتزازات وظروف التشغيل المستمر. تساعد خصائص امتصاص الاهتزازات المتأصلة في الحديد الزهر على امتصاص اهتزازات الماكينة، مما يقلل من مستويات الضوضاء ويخفف من عوامل الإجهاد البيئي. يسمح التصميم ذو الشفة المربعة بتثبيت الوحدة بشكل صارم على سطح تركيب مستوٍ باستخدام أربعة مسامير. يضمن هذا التكوين اتصالاً قويًا يحافظ على موضع وحدة المحمل حتى تحت عزم دوران عالٍ وقوى شعاعية، مما يزيد من الصلابة الميكانيكية الإجمالية للنظام. يسمح مبيت الشحم المدمج (حلمة التشحيم) بالتشحيم اليدوي الدوري للحلقة الداخلية للمحمل وعناصر الدوران. يضمن التطبيق الصحيح لنوع وكمية الشحم تأخير الاحتكاك والتآكل، مما يزيد من عمر L10 للمحمل ويحسن فترات الصيانة. تم تجهيز الوحدة بعناصر ختم صناعية قياسية، مما يحمي الآلية الداخلية من الملوثات البيئية مثل الغبار والنشارة والرطوبة، مما يضمن تشغيلًا موثوقًا ومستمرًا. هذه الميزات تجعل UCFL 202 مكونًا مناسبًا لمجموعة متنوعة من التطبيقات الصناعية الصعبة مثل أجهزة التوجيه CNC وأنظمة النقل وآلات التعبئة والتغليف والمراوح الصناعية.

تكامل مثالي للمحور 15 مم: تم تصميم UCFL 202 بتفاوتات دقيقة للمحور بقطر اسمي 15 مم. يضمن هذا النهج الهندسي ملاءمة مثالية بين المحور والحلقة الداخلية للمحمل، مما يقلل من الخلوص الشعاعي والمحوري أثناء الدوران. نتيجة لذلك، يتم تقليل دوران المحور (runout)، وتنخفض سعة الاهتزاز، ويتم تقليل فقد الطاقة أثناء نقل الطاقة. يزيد التكامل الدقيق من دقة النظام وقابليته للتكرار، خاصة في التطبيقات التي تتطلب سرعة عالية أو تحديد المواقع بدقة، مما يؤثر بشكل مباشر على جودة المعالجة وكفاءة التشغيل.

صلابة ميكانيكية فائقة: تم تصميم جسم وحدة المحمل المصنوع من الحديد الزهر عالي القوة ليظهر الحد الأدنى من التشوه حتى تحت الأحمال الثقيلة والديناميكية. تضمن قوة الضغط والسحب العالية للحديد الزهر الحفاظ على السلامة الهيكلية لنظام المحمل، خاصة في المواقف التي تتحد فيها الأحمال الشعاعية والمحورية الثقيلة. تمنع هذه الصلابة أي انحرافات أو انحرافات غير مرغوب فيها في نقاط دعم المحور، مما يضمن استمرارية ودقة حركات الماكينة الدقيقة. علاوة على ذلك، فإن السعة العالية لامتصاص الاهتزازات لجسم الحديد الزهر تمتص طاقة الاهتزاز الناتجة عن الماكينة، مما يقلل من إجهاد التعب على عناصر المحمل ويحسن الأداء الصوتي العام للنظام.

صيانة سهلة وفعالة: يعد مبيت الشحم المدمج (حلمة التشحيم) ميزة حاسمة تبسط الصيانة الدورية لوحدة المحمل UCFL 202. من خلال هذه الحلمة، يمكن حقن شحم طازج بسهولة في التجويف الداخلي للمحمل، مما يؤدي إلى طرد الشحم القديم الملوث وتوزيع مادة التشحيم الجديدة بين عناصر المحمل. يقلل التشحيم المنتظم والصحيح من معامل الاحتكاك، مما يقلل من توليد الحرارة واستهلاك الطاقة. في الوقت نفسه، يمنع التلامس المباشر بين عناصر الدوران وأسطح الحلقة، مما يقلل من التآكل ويوفر الحماية ضد التآكل. هذا النهج الاستباقي للصيانة يطيل بشكل كبير عمر L10 للمحمل، ويقلل من أوقات التوقف غير المخطط لها، ويحسن تكاليف التشغيل.

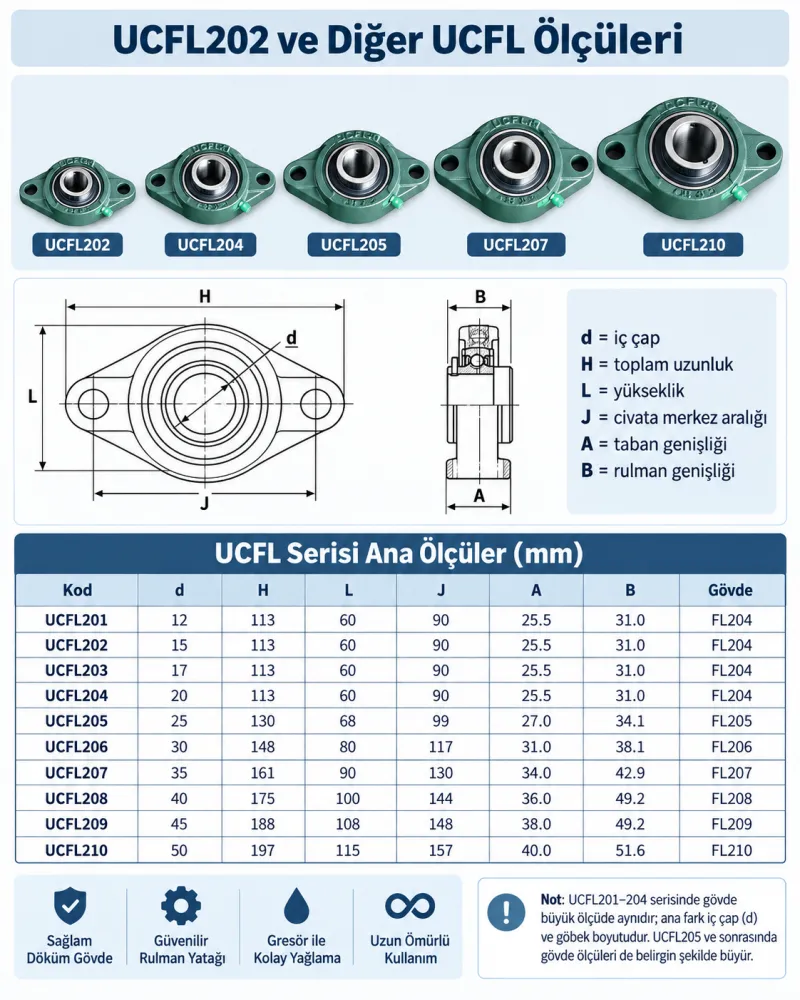

المواصفات الفنية والسعة

أسئلة وأجوبة فنية (FAQ)

ما هو مدى تحمل بنية الحلقة الخارجية الكروية لوحدة UCFL 202 للانحرافات الزاوية بين المحور وجسم المحمل، وما هو تأثير هذا التحمل على عمر المحمل؟

تتحمل بنية الحلقة الخارجية الكروية لوحدة UCFL 202 بفعالية الانحرافات الزاوية القصوى البالغة ±2 درجة بين المحور وجسم المحمل. يشير هذا التحمل إلى القدرة على استيعاب أخطاء المحاذاة الصغيرة التي قد تحدث أثناء التركيب أو في ظل ظروف التشغيل الديناميكية للنظام. بفضل هذه الحركة الزاوية، تقلل الوحدة من إجهادات انحناء المحور والأحمال الحافة على عناصر المحمل. يمكن أن تؤدي الأحمال الحافة إلى تركيز إجهاد موضعي يقلل بشكل كبير من عمر المحمل. تضمن هذه الميزة توزيع الحمل بشكل أكثر تجانسًا على عناصر الدوران، مما يساعد المحمل على الحفاظ على عمره الاسمي L10 وتجنب الأعطال غير المخطط لها. هذه ميزة حاسمة، خاصة في التطبيقات التي لا يمكن فيها ضمان ظروف تركيب صارمة أو حيث يُتوقع حدوث انحرافات ديناميكية.

ما هي المساهمات الفنية لجسم الحديد الزهر عالي القوة في أداء UCFL 202 في ظروف التحميل الثقيل والتشغيل المتقطع؟

يوفر جسم الحديد الزهر عالي القوة لوحدة UCFL 202 مزايا فنية حاسمة في ظروف التحميل الثقيل والتشغيل المتقطع. يُظهر الحديد الزهر مقاومة ضغط عالية ومقاومة شد جيدة، مما يضمن الحد الأدنى من التشوه تحت الأحمال الثابتة والديناميكية. هذا يحافظ على الصلابة الهيكلية لوحدة المحمل، ويمنع الانحرافات أو الانحناءات غير المرغوب فيها في نقاط دعم المحور. بالإضافة إلى ذلك، فإن السعة العالية لامتصاص الاهتزازات للحديد الزهر تمتص بفعالية طاقة الاهتزاز الناتجة عن الماكينة. تقلل هذه الخاصية من إجهاد التعب على عناصر المحمل، وتخفض مستويات الضوضاء، وتحسن الأداء الصوتي العام للنظام. مقاومة المادة لتقدم الشقوق تحت الأحمال المتقطعة تزيد من موثوقيتها على المدى الطويل وعمر الخدمة، مما يضمن التشغيل المستمر في البيئات الصناعية الصعبة.

كيف يجب تحديد فترات التشحيم الموصى بها وخصائص الشحم المناسبة لوحدة UCFL 202 في سياق تطبيقات الأتمتة الصناعية؟

يجب تحديد فترات التشحيم وخصائص الشحم لوحدة UCFL 202 بناءً على مجموعة من معايير التشغيل مثل درجة حرارة التشغيل، وظروف التحميل، وسرعة الدوران، والعوامل البيئية. في تطبيقات الأتمتة الصناعية العامة، يمكن التوصية بفترات تشحيم دورية كل 3 إلى 6 أشهر تحت ظروف تحميل وسرعة متوسطة؛ ومع ذلك، قد تؤدي درجات الحرارة المرتفعة أو الأحمال الثقيلة أو البيئات الملوثة إلى تقصير هذه الفترات. عند اختيار الشحم، يجب مراعاة درجة NLGI (عادةً NLGI 2)، ولزوجة الزيت الأساسي (ISO VG 100-220)، ونقطة التقطير، ووجود إضافات الضغط العالي (EP). يجب اختيار الشحوم ذات الأساس الليثيوم أو الزيت المعدني أو الأساس الاصطناعي وفقًا لظروف التشغيل. على سبيل المثال، يجب تفضيل الشحوم الاصطناعية لدرجات الحرارة المرتفعة، والشحوم ذات إضافات EP للأحمال الثقيلة. عند التشحيم عبر حلمة التشحيم، عادةً ما يكون ملء 30% إلى 50% من تجويف المحمل كافيًا؛ قد يؤدي التشحيم المفرط إلى ارتفاع درجة الحرارة وإتلاف عناصر الختم. تزيد إجراءات التشحيم الصحيحة من كفاءة الطاقة عن طريق تقليل الاحتكاك وتعظيم عمر المحمل.

ما هي حدود سرعة التشغيل القصوى (RPM) للمحور بقطر 15 مم لوحدة UCFL 202، وما هي العوامل الهندسية الرئيسية التي تؤثر على هذه الحدود؟

تعتمد حدود سرعة التشغيل القصوى (RPM) للمحور بقطر 15 مم لوحدة UCFL 202 بشكل أساسي على عوامل هندسية مثل نوع المحمل، والخلوص الداخلي، وطريقة التشحيم، ودرجة حرارة التشغيل، والحمل المطبق. في حين أن المحامل الكروية مناسبة بشكل عام للسرعات العالية، في وحدات المحامل مثل UCFL 202، يجب أيضًا مراعاة حدود جسم المحمل وعناصر الختم. عادةً، بالنسبة لوحدة UCFL 202 المشحمة بالشحم والمختومة قياسيًا، قد يكون حد السرعة المرجعي حوالي 3000-4000 دورة في الدقيقة؛ ومع ذلك، يجب تحديد هذه القيمة بشكل أكثر دقة من خلال عامل الحمل الديناميكي (نسبة C/P)، والسرعة الحرجة للمحور، وتحليلات الاستقرار الحراري. عند السرعات العالية، يمكن أن يؤدي توليد الحرارة بسبب الاحتكاك إلى تدهور الشحم، مما يؤدي إلى ترقق طبقة التشحيم وتقصير عمر المحمل. بالإضافة إلى ذلك، يمكن للقوى الطاردة المركزية أن تخلق إجهادات إضافية على عناصر الدوران. لذلك، في التطبيقات عالية السرعة، يجب تقييم شحوم درجات الحرارة العالية الخاصة، وفترات التشحيم الأكثر تكرارًا، وأنظمة التبريد الخارجية المحتملة. للحصول على حدود سرعة دقيقة، من الضروري الرجوع إلى الكتالوجات الفنية لشركة تصنيع المحامل مع بيانات التطبيق التفصيلية.
