ما هو NPN و PNP؟

في أنظمة الأتمتة الصناعية، تحتل ترانزستورات NPN و PNP مكانة مهمة بين عناصر التبديل الأساسية التي توفر الاتصال بين المستشعرات والمشغلات. تُستخدم هذه المصطلحات عادةً لتعريف نوع خرج جهاز استشعار أو جهاز التبديل، وهي تشير إلى بنية الترانزستور ثنائي القطب (BJT). يُستخدم كلا النوعين لتبديل الإشارات الكهربائية أو تضخيمها، لكنهما يختلفان من حيث اتجاهات تدفق التيار وأشكال التوصيل.

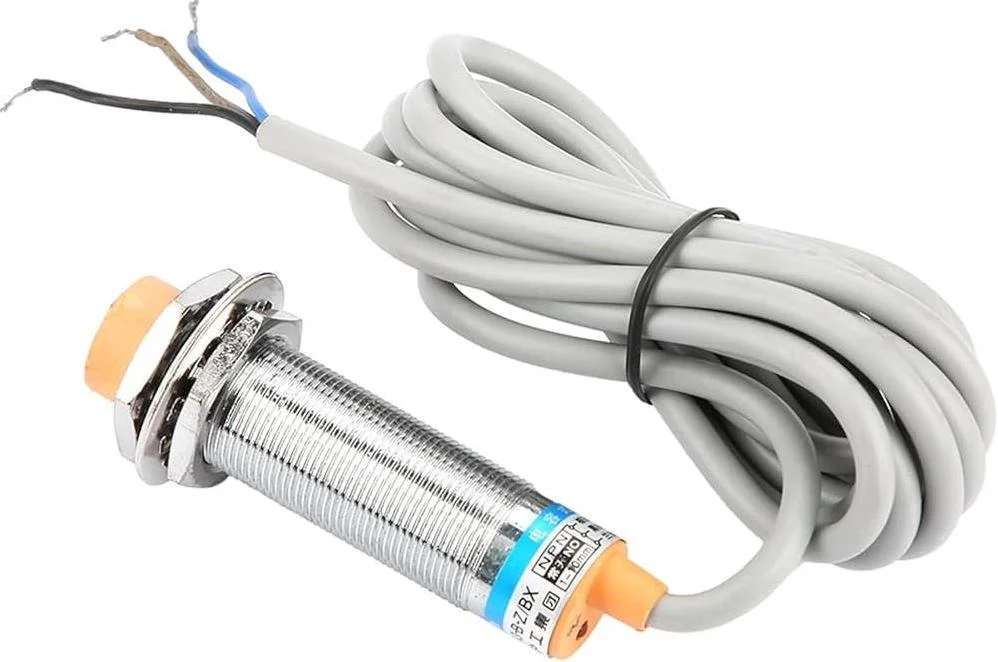

يتكون الترانزستور NPN من مادة شبه موصلة من النوع P محصورة بين مادتين شبه موصلتين من النوع N. بشكل أساسي، عندما يتم تطبيق جهد موجب على طرف القاعدة (base)، فإنه يسمح بتدفق التيار من طرف المجمع (collector) إلى طرف الباعث (emitter). في سياق المستشعرات الصناعية، يقوم المستشعر ذو الخرج NPN بسحب دبوس الخرج إلى الأرض (sink) عند الاستشعار. أي أن خرج المستشعر يسحب التيار عبر الحمل نحو الأرض، إذا كان الطرف الآخر للحمل المتصل به موصلاً بالتغذية الموجبة.

من ناحية أخرى، يتكون الترانزستور من النوع PNP من مادة شبه موصلة من النوع N محصورة بين مادتين شبه موصلتين من النوع P. وعند تطبيق جهد سالب (أو جهد أقل مقارنةً بالباعث) على طرف القاعدة، فإنه يسمح بتدفق التيار من طرف الباعث إلى طرف المجمع. في أجهزة الاستشعار الصناعية، يوفر جهاز الاستشعار ذو المخرج PNP تغذية موجبة (مصدر) إلى دبوس المخرج عند الاستشعار. في هذه الحالة، يرسل مخرج جهاز الاستشعار جهدًا موجبًا إلى الحمل، شريطة أن يكون الطرف الآخر للحمل المتصل به موصلاً بالأرض.

تعد مفاهيم «الصرف» (السحب إلى الأرض) و«المصدر» (توفير التغذية) حاسمة للغاية في عالم الأتمتة. وبشكل عام، في حين أن المخرجات من نوع NPN أكثر انتشارًا في المعايير اليابانية والأمريكية، فإن المخرجات من نوع PNP تُفضل بشكل أكبر في المعايير الأوروبية (IEC). لكل من النوعين مزاياه وعيوبه، ويعد اختيار النوع الصحيح أمرًا حيويًا من حيث موثوقية النظام وتوافقه.

مبدأ التشغيل والبيانات الفنية

تستند مبادئ عمل الترانزستورات NPN و PNP إلى فيزياء أشباه الموصلات، وتشكل الأساس لفهم كيفية عمل المستشعرات والمفاتيح في تطبيقات الأتمتة الصناعية. يتمتع كلا النوعين من الترانزستورات بالقدرة على التحكم في تيار أو جهد صغير في القاعدة لتوليد تيار أكبر بين المجمع والمصدر. وهذا يجعلهما مثاليين لمهام التبديل وتضخيم الإشارات.

مبدأ عمل الترانزستور NPN

يتكون الترانزستور NPN من ثلاث طبقات شبه موصلة، وهي طبقة من النوع N وطبقة من النوع P وطبقة أخرى من النوع N. يُطلق على الطبقة الوسطى من النوع P اسم «البيز» (B)، بينما يُطلق على إحدى الطبقتين الخارجيتين من النوع N اسم «المجمع» (C) والأخرى اسم «الباعث» (E). في وضع التشغيل العادي (الوضع النشط الأمامي)، يتم تحيز الوصلة بين البيز والإميتور (BE) في الاتجاه الأمامي (يتم تطبيق جهد موجب على البيز مقارنة بالإميتور)، بينما يتم تحيز الوصلة بين الكولكتور والبيز (CB) في الاتجاه العكسي (يُطبق جهد أكثر إيجابية على المجمع مقارنة بالبيز). وعندما يتم تحيز وصلة البيز-الباع في الاتجاه الأمامي، يتم حقن الإلكترونات من الباع إلى البيز. تتجاوز هذه الإلكترونات الطبقة الرقيقة للبيز وتندفع إلى حد كبير نحو المجمع، مما يشكل تيار المجمع (Ic). هذا التيار هو دالة لتيار البيز (Ib) (Ic = hFE * Ib، حيث hFE هو كسب التيار). في المستشعرات الصناعية، يعمل خرج NPN عادةً كمفتاح: عندما يتم تشغيل المستشعر (في حالة الاستشعار)، ينتقل الترانزستور إلى حالة التوصيل ويتم سحب دبوس الخرج (المجمع) إلى جهد قريب من الأرض (0 فولت). وهذا يتيح للحمل المتصل (مثل مدخل وحدة التحكم المنطقية القابلة للبرمجة (PLC)) سحب التيار عبر المستشعر إلى الأرض. ويُطلق على هذه الحالة اسم «مخرج السحب» (sink).

مبدأ عمل الترانزستور PNP

أمور يجب الانتباه إليها في الميدان

• التوافق الصحيح بين المستشعر ومدخل PLC: النقطة الأكثر أهمية في التطبيقات الميدانية هي اختيار مدخل PLC يتوافق مع نوع خرج المستشعر (NPN أو PNP). يجب توصيل المستشعر NPN بمدخل التغذية (المعطي) في وحدة التحكم المنطقية القابلة للبرمجة (PLC) (أي يجب أن يكون مدخل وحدة التحكم المنطقية القابلة للبرمجة (PLC) قادرًا على سحب التيار من المستشعر). أما المستشعر من النوع PNP، فيجب توصيله بمدخل PLC من النوع «sinking» (المستقبل) (أي يجب أن يكون مدخل PLC قادرًا على استقبال التيار من المستشعر). قد يؤدي الإقران الخاطئ إلى تعطل المستشعر أو مدخل وحدة التحكم المنطقية القابلة للبرمجة (PLC)، أو إلى استشعار إشارة خاطئة، أو إلى توقف النظام عن العمل تمامًا. تحقق دائمًا من الوثائق الفنية الخاصة بالمستشعر ووحدة التحكم المنطقية القابلة للبرمجة (PLC).
• توافق الجهد والتيار: تأكد من توافق جهد تشغيل المستشعر (عادةً 24 فولت تيار مستمر) مع نطاق جهد مدخل وحدة التحكم المنطقية القابلة للبرمجة (PLC). بالإضافة إلى ذلك، يجب أن تكون السعة القصوى لتيار الخرج الخاص بالمستشعر أعلى من التيار الذي تحتاجه الحمل المتصل به (مثل مصباح مؤشر، أو مرحل صغير، أو مدخل وحدة التحكم المنطقية القابلة للبرمجة). قد يؤدي سحب التيار الزائد إلى إتلاف الترانزستور الداخلي للمستشعر. بالنسبة للأحمال التي تتطلب تيارًا عاليًا، يُعد استخدام مرحل وسيط نهجًا أكثر أمانًا بدلاً من توصيل خرج المستشعر مباشرةً.
• التوصيلات وإدارة التشويش: قد تتعرض البيئات الصناعية لمستويات عالية من التشويش الكهربائي الناجم عن المحركات والموصلات ومصادر الطاقة. من المهم تمرير كابلات المستشعر، وخاصة كابلات الإشارة، عبر مسارات منفصلة عن كابلات الطاقة التي تحمل تيارًا عاليًا. إذا لزم الأمر، استخدم كابلات محمية (مُدرعة) لتقليل التداخل الكهرومغناطيسي (EMI) وقم بتأريض الدرع بشكل صحيح. قد تكون الكابلات الطويلة أكثر عرضة لضعف الإشارة والتشويش؛ وفي هذه الحالات، يمكن التفكير في استخدام محولات الإشارات التناظرية أو بروتوكولات اتصال أكثر تطورًا.
• الحماية من الدائرة القصيرة والحمل الزائد: تتمتع معظم المستشعرات الصناعية الحديثة بحماية داخلية من الدائرة القصيرة والحمل الزائد. ومع ذلك، يجب التحقق دائمًا من وجود هذه الميزات وحدودها. في المستشعرات غير المزودة بحماية، قد يؤدي التوصيل الخاطئ أو عطل في الحمل إلى تلف المستشعر بشكل دائم. في المستشعرات من نوع PNP على وجه الخصوص، يتم سحب تيار زائد في حالة حدوث قصر في الدائرة بين المخرج والأرض، بينما قد تحدث حالة مماثلة في المستشعرات من نوع NPN في حالة حدوث قصر في الدائرة بين المخرج وV+. ولأغراض السلامة، قد يكون من المفيد استخدام عناصر حماية خارجية مثل الصمامات أو قواطع الدائرة.
• نوع الحمل والحماية من التيار العكسي: يُعد نوع الحمل المتصل بمخرج المستشعر أمرًا مهمًا. فالحمولات الحثية (المرحلات، الملفات اللولبية) قد تتسبب في تلف المستشعر من خلال توليد قوة كهرومغناطيسية عكسية (EMF) عند التبديل. بالنسبة لهذه الأنواع من الأحمال، يؤدي توصيل صمام ثنائي فلايباك (صمام ثنائي حر الدوران) بالتوازي مع خرج المستشعر إلى حماية المستشعر عن طريق كبح القوة الدافعة الكهربائية العكسية. بالإضافة إلى ذلك، تتمتع بعض المستشعرات بحماية من القطبية العكسية، ولكن إذا لم تكن متأكدًا من وجود هذه الميزة، فاحرص على عدم الخلط بين القطبين في توصيلات الإمداد بالطاقة.

المشاكل الشائعة وحلولها

تنجم المشكلات الشائعة التي تُواجه عند العمل مع مستشعرات NPN و PNP في الميدان عادةً عن التوصيل الخاطئ أو التكوين الخاطئ أو العوامل البيئية. ويُعد تشخيص هذه المشكلات بسرعة وبدقة أمرًا بالغ الأهمية لتقليل انقطاعات الإنتاج إلى أدنى حد ممكن.

• المشكلة: المستشعر لا يعمل أو يظل في حالة خطأ مستمرة (مفتوح/مغلق).

  الشرح: عدم إعطاء المستشعر إشارة خرج على الرغم من تشغيله بشكل صحيح، أو بقاؤه في حالة نشط/غير نشط دائمًا. السبب الأكثر شيوعًا هو عدم توافق نوع المستشعر NPN/PNP مع النوع الذي تتوقعه وحدة إدخال PLC. على سبيل المثال، توصيل مستشعر PNP بمدخل NPN أو العكس تمامًا.

  الحل: أولاً، تحقق من توافق NPN/PNP من خلال مراجعة الوثائق الفنية للمستشعر ووحدة إدخال PLC. تحقق من تكوين بطاقة مدخلات PLC (sinking/sourcing) وقم بضبطها إذا لزم الأمر. افحص التوصيلات بعناية: تأكد من أن كابلات الإمداد (V+)، والتأريض (GND)، والإشارة (OUT) موصولة بالمسامير الصحيحة. قم بقياس جهد خرج المستشعر باستخدام جهاز القياس المتعدد للتحقق مما إذا كان المستشعر يقدم مستوى الجهد الصحيح عند تشغيله (قريب من 0 فولت بالنسبة لـ NPN، وقريب من V+ بالنسبة لـ PNP).

• المشكلة: المستشعر يعمل بشكل متقطع أو ينتج إشارات غير مستقرة.

  الشرح: عمل المستشعر بشكل صحيح أحيانًا وعدم عمله أحيانًا أخرى، أو فقدان الإشارة للحظات، أو إعطاء إشارات متذبذبة (chattering). عادةً ما ينتج هذا عن الضوضاء الكهربائية، أو عدم كفاية التيار، أو الحمل الزائد.

  الحل: تحقق من جهد التغذية الخاص بالمستشعر؛ فقد يتسبب التقلب أو انخفاض الجهد في عمل المستشعر بشكل غير مستقر. قم بقياس تيار الحمل المتصل بالمستشعر وتأكد من أنه لا يتجاوز سعة تيار الخرج القصوى للمستشعر. استخدم كابلات محمية لتقليل التشويش الكهربائي الناتج عن كابلات الطاقة والأحمال الحثية (المحركات والموصلات)، وقم بتأريضها بشكل صحيح. تحقق من مسافة استشعار المستشعر ومحاذاة الهدف مع المستشعر؛ فقد يؤدي انحراف بسيط في بعض الأحيان إلى عدم الاستقرار.

• المشكلة: خرج المستشعر ضعيف أو عند مستوى جهد خاطئ.

  الشرح: بقاء خرج المستشعر من النوع NPN عند مستوى 2 فولت بدلاً من 0 فولت، أو بقاء خرج المستشعر من النوع PNP عند مستوى 20 فولت بدلاً من V+. يشير هذا عادةً إلى تلف الترانزستور الداخلي للمستشعر أو انخفاض أدائه بسبب الحمل الزائد.

  الحل: افصل المستشعر عن الدائرة وقم بقياس خرجته وهو في حالة فارغة (بدون حمل). إذا كان يعطي مستوى جهد خاطئًا حتى في حالة عدم وجود حمل، فمن المحتمل أن المستشعر تالف ويجب استبداله. إذا استمرت المشكلة أثناء توصيل الحمل، فتحقق من قيمة مقاومة الحمل أو التيار الذي يستهلكه. إذا كانت مقاومة الحمل منخفضة جدًا أو كان يستهلك تيارًا عاليًا جدًا، فقد يكون المستشعر يتعرض لحمل زائد. إذا لزم الأمر، قم بتخفيف الحمل على المستشعر عن طريق توصيل مرحل وسيط بمخرج المستشعر.

• المشكلة: الأحمال الحثية تتلف المستشعر أو تتسبب في تشغيله بشكل خاطئ.

  الشرح: يمكن للأحمال الحثية، مثل المرحلات والصمامات اللولبية، أن تتسبب في تلف الترانزستور الداخلي للمستشعر أو تسبب تشويشًا في الإشارة، وذلك من خلال توليد قوة كهرومغناطيسية عكسية (EMF) عالية عند التبديل.

  الحل: قم بتوصيل صمام ثنائي فلايباك (صمام ثنائي التمرير الحر) بأطراف الأحمال الحثية المتوازية. يعمل هذا الصمام الثنائي على حماية المستشعر من خلال امتصاص القوة الكهرومغناطيسية العكسية. بالنسبة للأحمال التي تعمل بالتيار المستمر (DC)، يُفضل استخدام صمامات ثنائية من نوع شوتكي أو صمامات ثنائية سريعة الاستجابة. أما بالنسبة للأحمال التي تعمل بالتيار المتردد (AC)، فيمكن استخدام دوائر كابح RC أو المقاومات المتغيرة.

نصيحة الخبراء

تعد مخرجات المستشعرات القائمة على الترانزستورات NPN و PNP، التي تُعد من الركائز الأساسية للأتمتة الصناعية، مكونات لا غنى عنها في أنظمة الإنتاج والتحكم الحديثة. يضمن هذان المبدآن المختلفان للتبديل تواصل المستشعرات بشكل آمن وفعال مع وحدات التحكم المنطقية القابلة للبرمجة (PLC) والميكروكونترولرات وأجهزة التحكم الأخرى. بصفتي خبيرًا ميدانيًا، أود أن أؤكد أن هذه الاختلافات ليست مجرد معلومات نظرية، بل يمكن أن تكون المصدر الرئيسي للعديد من المشكلات التي ستواجهها في العمليات اليومية أو مفتاح حلها. يعد اختيار نوع المستشعر الصحيح وتوصيله بالطريقة الصحيحة أمرًا بالغ الأهمية لنجاح المشروع وموثوقية النظام وتقليل فترات التعطل إلى أدنى حد.

عند العمل في الميدان، فإن أحد النقاط التي يجب عليك التحقق منها دائمًا هي ما إذا كان المستشعر من النوع NPN أم PNP. بعد ذلك، يتعين عليك التحقق مما إذا كانت وحدة إدخال PLC الخاصة بك قد تم تكوينها بشكل مناسب لهذا النوع من المستشعرات، أو ما إذا كانت متصلة بنوع الإدخال الصحيح. تذكر أن بعض بطاقات مدخلات PLC يمكنها التبديل بين وضعي «sinking» و«sourcing»، ولكن يجب عليك دائمًا الرجوع إلى الوثائق للتأكد من صحة هذه الإعدادات. قد يؤدي التوصيل أو التهيئة الخاطئة ليس فقط إلى عدم عمل المستشعر، بل أيضًا إلى تلف وحدات إدخال PLC باهظة الثمن بشكل دائم. وقد تؤدي مثل هذه الأخطاء إلى عواقب مكلفة، خاصةً عندما تتسبب في توقف حرج في خط الإنتاج.

بالإضافة إلى ذلك، وبالنظر إلى الظروف القاسية للبيئة الصناعية، تؤثر جودة التوصيلات وإدارة التشويش بشكل مباشر على أداء مستشعرات NPN/PNP. إن استخدام أنواع الكابلات المناسبة (الكابلات المُدرعة) وعناصر الحماية (ديودات الفلايباك)، مما سيطيل عمر نظامك ويزيد من موثوقيته. احرص دائمًا على قراءة أوراق البيانات الفنية للمستشعرات بعناية؛ حيث ستوجهك نطاقات التيار والجهد القصوى وخصائص الحماية المذكورة فيها لاتخاذ قرارات تطبيق صحيحة.

على الرغم من انتشار بروتوكولات اتصال المستشعرات الذكية مثل IO-Link مع تطور تقنيات الأتمتة، فإن أنواع المخرجات NPN و PNP ستستمر في تقديم حلول التبديل البسيطة والفعالة من حيث التكلفة، وستظل تشكل أساس الأتمتة الصناعية. لذلك، فإن فهم كل متخصص في الأتمتة لهذه المفاهيم الأساسية فهمًا عميقًا وقدرته على تطبيقها بشكل صحيح في الميدان، هو مفتاح إنشاء أنظمة ناجحة وفعالة. من خلال تحديث معرفتك باستمرار والالتزام بالمبادئ الأساسية في كل مشروع، يمكنك تطوير حلول أتمتة أكثر متانة وموثوقية.
