مقاطع سيجما عناصر الربط: زوايا الربط، صواميل T، والوصلات المخفية – مقدمة وتحليل فني

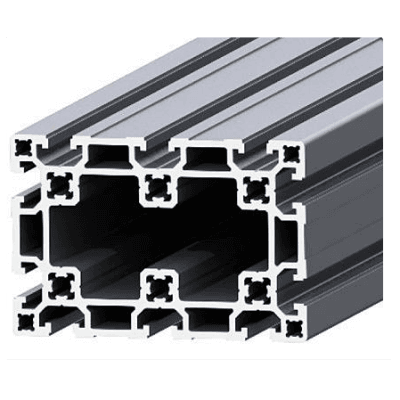

 في قطاعات الأتمتة الصناعية وتصنيع الآلات، تُعد المرونة، والنمطية، والقدرة على التجميع السريع، عوامل حاسمة لنجاح المشاريع. في هذا السياق، أصبحت مقاطع الألمنيوم سيجما عنصرًا هيكليًا لا غنى عنه بفضل خفتها، وقوتها العالية، وسهولة معالجتها. تُستخدم هذه المقاطع في مجموعة واسعة من التطبيقات، من أنظمة النقل إلى هياكل الآلات، ومن محطات العمل إلى أقفاص الأمان، ويتحقق إمكاناتها الحقيقية من خلال عناصر ربط صحيحة وموثوقة. يقدم هذا الدليل الميداني والمقال الفني الشامل تحليلًا عميقًا لعناصر الربط الأساسية لأنظمة مقاطع سيجما: زوايا الربط (Köşe Bentler)، صواميل T (T Somunlar)، وأنظمة الربط المخفية (Gizli Bağlantı Sistemleri). هدفنا هو تزويد محترفي الأتمتة الصناعية، والمهندسين، والفنيين بجميع المعلومات الهامة، بدءًا من اختيار هذه العناصر وصولًا إلى تطبيقاتها، وميزاتها وعيوبها، لمساعدتهم على تطوير مشاريع أكثر كفاءة، وأمانًا، وجمالية. لكل نوع من أنواع الربط مبادئه الهندسية الفريدة، ومجالات تطبيقه، والنقاط التي يجب الانتباه إليها. يؤثر اختيار عنصر الربط الصحيح بشكل مباشر على القوة العامة للنظام، ومقاومته للاهتزاز، وسرعة التجميع، وحتى تكاليفه على المدى الطويل. تم تصميم هذا المقال ليشمل ليس فقط المعلومات النظرية، ولكن أيضًا النصائح العملية المستخلصة من الخبرة الميدانية. وبهذا، سيكون قراؤنا مجهزين لمواجهة التحديات التي قد تواجههم في مشاريع الأتمتة المعقدة.

عناصر ربط مقاطع سيجما: زوايا الربط، صواميل T، والوصلات المخفية – مبدأ العمل والبيانات الفنية

قلب أنظمة مقاطع سيجما هو عناصر الربط التي تجمع المكونات المختلفة معًا. تم تصميم هذه العناصر خصيصًا لقنوات المقاطع وتوفر طرقًا متنوعة لإنشاء هيكل قوي وموثوق. تم تطوير كل نوع من أنواع عناصر الربط لتلبية متطلبات تطبيق معينة.

زوايا الربط (Açı Bağlantı Elemanları)

زوايا الربط هي عناصر ربط عالية القوة، تُستخدم عادة لربط مقطعي سيجما بزاوية 90 درجة من الخارج. تُصنع عادة من الألمنيوم المصبوب، أو الألمنيوم المبثوق، أو الفولاذ. قد تكون أسطحها مؤكسدة (للألمنيوم) أو مطلية بالزنك (للفولاذ) لزيادة مقاومة التآكل وتوفير مظهر جمالي. مبدأ العمل بسيط جدًا: تُحاذى زاوية الربط مع الأسطح الخارجية للمقاطع وتُثبت بإحكام في قنوات المقاطع باستخدام براغي خاصة (عادة برؤوس أسطوانية أو غاطسة) وصواميل T. يُفضل هذا النوع من الربط في تطبيقات الصناعات الثقيلة، وهياكل الآلات، وقواعد الناقلات، وهياكل خلايا الروبوتات، بفضل قدرته العالية على تحمل الأحمال ومقاومته للاهتزاز. تتوفر زوايا الربط بأحجام وأنواع مختلفة (قياسية، مقواة، بزاوية قابلة للتعديل) لتناسب أبعاد المقاطع المختلفة (مثل 20×20، 30×30، 40×40، 45×45). تركيبها سريع وسهل؛ كما يمكن التحقق البصري من الربط. ومع ذلك، فإن ظهورها على السطح الخارجي للمقاطع قد يثير بعض المخاوف الجمالية وقد تبرز قليلًا إلى الخارج.

صواميل T

تُعد صواميل T عناصر ربط أساسية تُستخدم لتثبيت المكونات الهيكلية الأخرى، أو الألواح، أو الملحقات على مقاطع سيجما، حيث تستقر في قنوات المقاطع وتُربط بالبراغي. يوفر تنوع صواميل T ميزة كبيرة من حيث سهولة التركيب والمرونة:

• صواميل T بنابض (Spring-Ball T-Nuts): هي النوع الأكثر شيوعًا. بفضل الكرة الزنبركية الموجودة بداخلها، تثبت نفسها تلقائيًا عند إدخالها في القناة ولا تنزلق داخل المقطع حتى يتم إحكام البرغي. هذه الميزة توفر سهولة كبيرة في التركيبات الرأسية والحالات التي تتطلب تجميعًا مسبقًا.
• صواميل T قابلة للإسقاط (Drop-in T-Nuts): صواميل لا تتطلب إدخالها من طرف المقطع، بل يمكن إسقاطها في أي نقطة من القناة وتدويرها 90 درجة لتثبيتها. مثالية لإضافة مكونات لاحقًا إلى هيكل موجود أو في حالات التعديل. تقلل من وقت التجميع.
• صواميل T دوارة (Pivot T-Nuts): تشبه صواميل الإسقاط ولكنها قد تكون أكثر إحكامًا. آلية الإدخال والدوران متشابهة.
• صواميل T كتلية (Block T-Nuts): تُستخدم عادة في التطبيقات التي تتطلب قوة أعلى. تتميز بسطح تلامس أوسع وتثبت بإحكام أكبر في قناة المقطع عند إحكامها.

تُصنع صواميل T عادة من الفولاذ المطلي بالنيكل أو الفولاذ المقاوم للصدأ. تختلف أحجام البراغي (M4، M5، M6، M8) حسب حجم قناة المقطع والحمل الذي ستحمله. تُستخدم صواميل T في مجموعة واسعة من التطبيقات، من تركيب الألواح إلى تثبيت المستشعرات، وقنوات الكابلات، والمفصلات، والعديد من مكونات الأتمتة الأخرى على المقطع. بفضل مرونتها، يمكن إضافة أو إزالة الملحقات بسهولة من نقاط مختلفة في الهيكل.

الوصلات المخفية (İç Bağlantı Elemanları)

عناصر ربط مقاطع سيجما: زوايا الربط، صواميل T، والوصلات المخفية – نقاط يجب مراعاتها في الموقع

• الاختيار الصحيح لعنصر الربط وتحليل الحمل: لكل مشروع متطلباته الفريدة. تلعب الأحمال الثابتة والديناميكية التي سيحملها الهيكل، ومستوى الاهتزاز، والظروف البيئية (الرطوبة، درجة الحرارة، المواد الكيميائية)، والتوقعات الجمالية دورًا رئيسيًا في تحديد نوع وحجم عنصر الربط الذي سيتم استخدامه. على سبيل المثال، في هيكل آلة سيعمل تحت أحمال واهتزازات عالية، تُفضل زوايا الربط المصبوبة أو المقواة، بينما تكون صواميل T القابلة للإسقاط كافية لتركيب الألواح الخفيفة. يضمن إجراء تحليل مفصل للحمل في مرحلة التصميم وعدم تجاوز قيم المقاومة المحددة من قبل الشركة المصنعة أن يكون النظام طويل الأمد وآمنًا. يمكن أن يؤدي التحميل الزائد إلى تشوه في نقاط الربط، وتراخي، وحتى أعطال هيكلية.
• قيم عزم البراغي وعملية الشد: تعتمد قوة الوصلات بشكل مباشر على شد البراغي بقيمة العزم الصحيحة. الالتزام بقيم العزم الموصى بها من قبل الشركة المصنعة أمر بالغ الأهمية. يؤدي الشد غير الكافي إلى تراخي الوصلات بمرور الوقت وفقدان الهيكل لاستقراره، بينما يؤدي الشد الزائد إلى تجريد أسنان البرغي أو المقطع، أو تشوه عنصر الربط، أو تلف في قناة المقطع. قد تكون مقاطع الألمنيوم حساسة بشكل خاص للعزم الزائد. يُنصح بشدة باستخدام مفتاح عزم لضمان قوة شد قياسية وقابلة للتكرار. في البيئات الاهتزازية، يمكن استخدام حلقات زنبركية أو مركبات قفل الخيوط مثل Loctite لمنع تراخي البراغي.
• تحضير المقطع ونظافة السطح: قبل التجميع، يجب التأكد من أن أطراف وقنوات مقاطع سيجما نظيفة وخالية من الشقوق. يمكن أن تمنع الشوائب الناتجة عن القطع صواميل T من الاستقرار بشكل صحيح في القناة أو تمنع عنصر الربط من التلامس الكامل مع السطح. هذا يقلل من قوة الربط ويزيد من خطر التراخي بمرور الوقت. جودة قطع المقاطع مهمة أيضًا؛ تضمن القطع المستقيمة والمنتظمة أن يستقر عنصر الربط تمامًا على المقطع وأن يتوزع الحمل بالتساوي. خاصة عند استخدام عناصر الربط المخفية، فإن معالجة الثقوب أو القنوات في أطراف المقاطع بدقة أمر لا غنى عنه لضمان ربط صحيح وقوي.
• الفحص الدوري والصيانة: غالبًا ما تعمل أنظمة الأتمتة الصناعية بشكل مستمر، ومع مرور الوقت، قد تتراخى الوصلات بسبب الاهتزازات، أو تغيرات درجة الحرارة، أو العوامل الخارجية. لذلك، من المهم فحص هياكل مقاطع سيجما بشكل دوري وإعادة شد البراغي عند الضرورة. يجب فحص الوصلات في المناطق التي تحمل أحمالًا حرجة أو ذات أهمية أمنية بشكل متكرر. يمكن أن يؤدي الربط المتراخي إلى زعزعة استقرار الهيكل بأكمله ويسبب أعطالًا غير متوقعة. بالإضافة إلى ذلك، يجب مراعاة مقاومة عناصر الربط للعوامل البيئية (الرطوبة، التآكل) واتخاذ تدابير وقائية عند الضرورة.

عناصر ربط مقاطع سيجما: زوايا الربط، صواميل T، والوصلات المخفية – المشاكل الشائعة وحلولها

على الرغم من أن أنظمة مقاطع سيجما عملية ونمطية، إلا أنها قد تواجه بعض المشاكل بسبب التطبيق الخاطئ أو اختيار المواد غير المناسبة. فيما يلي المشاكل الشائعة وحلولها المقترحة:المشكلة 1: تراخي الوصلات بمرور الوقت واهتزاز الهيكلالسيناريو: يبدأ هيكل آلة أو محطة عمل تم تركيبها حديثًا في الاهتزاز أو التراخي من نقاط الربط بعد فترة قصيرة بسبب الاهتزازات.الأسباب المحتملة: شد البراغي بعزم غير كافٍ، عدم استخدام حلقات قفل أو مركب قفل الخيوط في البيئات الاهتزازية، التحميل الزائد، أو استخدام نوع خاطئ من صواميل T (مثل انزلاق صواميل T غير الزنبركية في التطبيقات الرأسية).طرق الحل:

• أعد شد جميع البراغي باستخدام مفتاح عزم وفقًا لقيمة العزم الموصى بها من قبل الشركة المصنعة.
• استخدم حلقات زنبركية (توفر تثبيتًا قويًا) أو مركبات قفل الخيوط الكيميائية (مثل Loctite) للتطبيقات الاهتزازية.
• إذا لزم الأمر، انتقل إلى عناصر ربط ذات قوة أعلى (مثل زوايا الربط المقواة، صواميل T الكتلية).
• تأكد من أن صواميل T تستقر بشكل صحيح في قناة المقطع.

المشكلة 2: عدم استقرار صواميل T في القناة أو عدم دورانهاالسيناريو: أثناء التجميع، لا تستقر صامولة T تمامًا في قناة المقطع أو لا تدور لتثبت عند شد البرغي بعد وضعها.الأسباب المحتملة: أن تكون صامولة T غير مناسبة لحجم المقطع، وجود شوائب أو أوساخ في قناة المقطع، وضع صامولة T في الاتجاه الخاطئ (للنوع القابل للإسقاط)، أو عطل في آلية الزنبرك في صواميل T الزنبركية.طرق الحل:

• تأكد من أن صامولة T المستخدمة مناسبة لعرض قناة المقطع (مثل صامولة T بحجم 8 مم لقناة 8 مم).
• نظف قناة المقطع بفرشاة أو مسدس هواء، وأزل أي شوائب.
• تحقق من آلية الوضع والدوران الصحيحة لصواميل T القابلة للإسقاط.
• في صواميل T الزنبركية، تأكد من أن الكرة الزنبركية تتحرك بحرية. استبدل صامولة T المعيبة إذا لزم الأمر.

المشكلة 3: عدم تلبية التوقعات الجمالية أو بروز المكونات الخارجيةالسيناريو: عند تصميم حامل عرض أو معدات غرفة نظيفة، يثير ظهور زوايا الربط أو رؤوس البراغي من الخارج مخاوف جمالية أو لا يتوافق مع معايير النظافة.الأسباب المحتملة: اختيار عناصر ربط غير مناسبة للمتطلبات الجمالية أو الصحية.طرق الحل:

• اختر عناصر الربط المخفية (الوصلات الداخلية، وصلات الزاوية المخفية) المناسبة للمشروع. هذا يترك السطح الخارجي للمقاطع أملسًا ويوفر مظهرًا جماليًا.
• إذا لزم الأمر، قم بتطبيق معالجات خاصة (حفر ثقوب، فتح قنوات) على أطراف أو أسطح المقاطع الجانبية لتناسب عناصر الربط المخفية.
• عند تركيب الألواح أو الأغطية، استخدم براغي برؤوس غاطسة وأغطية مناسبة لإخفاء رؤوس البراغي.

المشكلة 4: طول وقت التجميع وزيادة تكاليف العمالةالسيناريو: في مشروع أتمتة كبير، يستغرق تجميع هيكل مقطع سيجما وقتًا أطول من المتوقع، مما يزيد من إجمالي تكاليف المشروع.الأسباب المحتملة: اختيار عناصر ربط بطيئة التجميع (مثل إدخال صامولة T من طرف المقطع لكل وصلة)، تخطيط غير كافٍ، أو فريق تجميع غير ذي خبرة.طرق الحل:

• لزيادة سرعة التجميع، اختر صواميل T القابلة للإسقاط؛ يمكن وضع هذه الصواميل بسهولة من أي مكان في المقطع.
• فكر في استخدام عناصر ربط مدمجة توفر ربطًا أقوى بعدد أقل من الأجزاء.
• قم بتخطيط مفصل قبل التجميع وتأكد من توفر جميع الأجزاء.
• قدم التدريب اللازم لفريق التجميع واستخدم موظفين ذوي خبرة.

عناصر ربط مقاطع سيجما: زوايا الربط، صواميل T، والوصلات المخفية – الخلاصة ونصيحة الخبراء

في عالم الأتمتة الصناعية الديناميكي، توفر أنظمة مقاطع سيجما حلاً لا غنى عنه بفضل مرونتها، ونمطيتها، وفعاليتها من حيث التكلفة. ومع ذلك، تكمن القوة الحقيقية لهذه الأنظمة في عناصر الربط المختارة بشكل صحيح والمطبقة بشكل كامل. توفر العناصر الأساسية مثل زوايا الربط، وصواميل T، والوصلات المخفية، حلولًا خاصة لسيناريوهات التطبيق المختلفة، لكل منها مزاياه وعيوبه الفريدة. تُظهر خبرتنا الميدانية أن نجاح المشروع لا يقتصر فقط على اختيار أفضل مقطع، بل يرتبط ارتباطًا مباشرًا بتحديد نوع الربط الأنسب لمتطلبات المشروع وتجميع هذه الوصلات وفقًا للمعايير الفنية. الاعتماد على قوة زوايا الربط المصبوبة في هيكل ناقل يحمل أحمالًا عالية، والاستفادة من عملية صواميل T القابلة للإسقاط في تركيب الألواح، أو تفضيل السطح الأملس للوصلات المخفية في تطبيق غرفة نظيفة حيث تكون الجمالية والنظافة حاسمة، يشكل أساس المناهج الهندسية. كنصيحة خبراء، نود التأكيد على ضرورة إجراء تحليل مفصل في مرحلة التصميم، والالتزام بدقة بالبيانات الفنية لمصنعي المقاطع وعناصر الربط، وعدم إهمال قيم العزم أثناء التجميع. الفحوصات الدورية والتدخلات في الوقت المناسب تطيل عمر النظام وتمنع الأعطال غير المتوقعة. تذكر، أفضل نظام هو النظام الذي تعمل فيه مكوناته بشكل متناغم وصحيح. تم تصميم عناصر ربط مقاطع سيجما لتوفير هذا التناغم والوظائف، وعند استخدامها بشكل صحيح، ستضيف قيمة فريدة لمشاريع الأتمتة الصناعية الخاصة بك. في حلول الأتمتة المستقبلية، ستستمر أهمية هذه العناصر الهيكلية النمطية في الازدياد، والحفاظ على معرفتنا في هذا المجال محدثة سيزيد من قدرتنا التنافسية في الصناعة.
