مبدأ العمل والبيانات الفنية

نقاط يجب مراعاتها في الميدان

• معايير الكابلات وتوجيهها: قد تتعرض كابلات الطاقة والتغذية الراجعة بين محرك السيرفو والمشغل لضوضاء عالية التردد. لذلك، يجب استخدام كابلات محمية (shielded) ويجب توجيه كابلات الطاقة وكابلات الإشارة في مسارات منفصلة. يجب تأريض الحماية بشكل صحيح، وإلا فقد يتسبب التداخل الكهرومغناطيسي (EMI) في تشويه إشارات المشفر، مما يؤدي إلى تحديد موقع خاطئ أو إنذارات عطل المشفر. يجب الانتباه إلى أنصاف أقطار انحناء الكابلات، وتجنب الزوايا الحادة، والتأكد من عدم انضغاط الكابلات في قنوات الكابلات.

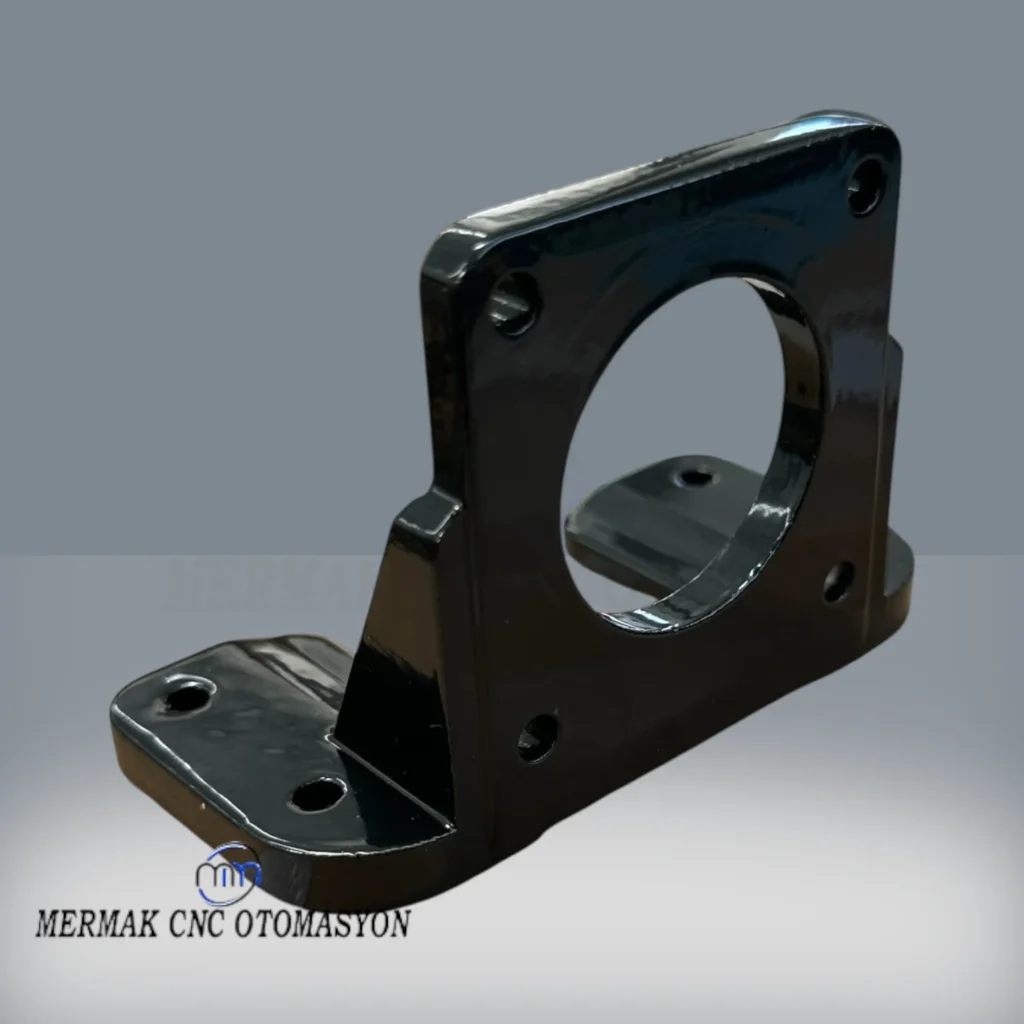

• التركيب الميكانيكي والمحاذاة: يتطلب توصيل المحرك بالحمل (وصلة مرنة، حزام وبكرة، مخفض سرعة) دقة ميكانيكية. قد يؤدي عدم محاذاة الوصلات المرنة بشكل صحيح إلى تحميل زائد على المحامل، واهتزاز، وأعطال مبكرة. قد تتسبب الانضغاطات الميكانيكية في سحب المحرك لتيار زائد وإنذارات التحميل الزائد. يؤثر استواء أسطح التركيب، وشد البراغي بالعزم الصحيح، وتقليل الانحرافات المحورية والقطرية للعمود إلى الحد الأدنى، بشكل مباشر على عمر النظام وأدائه.
• العوامل البيئية: يجب استخدام محركات السيرفو والمشغلات ضمن نطاقات درجة حرارة التشغيل المحددة. قد تؤدي درجات الحرارة المرتفعة جدًا إلى تلف عزل ملفات المحرك وتقصير عمر المكونات الإلكترونية داخل المشغل. قد تتسبب درجات الحرارة المنخفضة جدًا في مشاكل تزييت وتصلب المكونات الميكانيكية. بالإضافة إلى ذلك، قد تتسرب الملوثات مثل الغبار والرطوبة وبخار الزيت إلى داخل المحرك والمشغل، مما يؤدي إلى دوائر قصيرة أو انسداد أنظمة التبريد. يقلل اختيار المعدات ذات فئة حماية IP المناسبة والتنظيف المنتظم من هذه المخاطر.
• التأريض وإزالة الضوضاء: يُعد التأريض الصحيح لجميع المعدات الكهربائية ضروريًا لكل من السلامة وأداء النظام. قد يتسبب التأريض الضعيف أو حلقات التأريض في ضوضاء غير مرغوب فيها في النظام، وبالتالي قراءات إشارة خاطئة. يجب توصيل تأريض هيكل المشغل والمحرك بقضيب التأريض الرئيسي للوحة التحكم بكابل ذي مقطع عرضي مناسب. بالإضافة إلى ذلك، من المفيد إبعاد إشارات التحكم الحساسة للضوضاء عن مصادر الضوضاء (الموصلات، كابلات الطاقة) واستخدام عناصر التصفية مثل خرزات الفريت.
• الصيانة والفحص الدوري: يضمن الفحص المنتظم لأنظمة السيرفو اكتشاف الأعطال المحتملة مسبقًا. تشمل هذه الفحوصات: إحكام توصيلات الكابلات، وعمل مراوح التبريد، ودرجة حرارة سطح المحرك، والفراغات في التوصيلات الميكانيكية، وما إذا كانت المؤشرات على المشغل ضمن القيم الطبيعية. يمنع استبدال الأجزاء البالية (الوصلات المرنة، المحامل) في الوقت المناسب الأعطال الكبيرة ويطيل عمر النظام.

المشاكل الشائعة والحلول

تشير أكواد الإنذار التي تظهر في أنظمة محركات السيرفو عادةً إلى حالة عطل معينة. فيما يلي أكواد الإنذار الأكثر شيوعًا واقتراحات الحلول التفصيلية لهذه الحالات:

1. إنذارات التيار الزائد / الحمل الزائد (مثال: A.OCx, A.OLx, F3, AL.10)

تشير هذه الإنذارات إلى أن تيار المحرك الاسمي أو حدود تيار خرج المشغل قد تجاوزت. تحدث عادةً نتيجة لتغيرات الحمل المفاجئة أو الانضغاطات الميكانيكية.

• الأسباب المحتملة:
  • انضغاط/ارتباط ميكانيكي: احتكاك في الأجزاء المتحركة، انضغاط المحمل، عطل في الوصلة المرنة، أو جسم غريب في النظام الميكانيكي.
  • تحديد حجم خاطئ: عدم كفاية المحرك أو المشغل للتطبيق، مما يضطره للعمل باستمرار عند عزم الذروة.
  • معلمات مضبوطة بشكل خاطئ: أن تكون منحدرات التسارع/التباطؤ في المشغل قصيرة جدًا، أو أن تكون مكاسب P-I-D عالية (استجابة مفرطة).
  • عطل في المحرك: دائرة قصر في ملفات المحرك، خطأ في العزل، أو تلف داخلي.
  • عطل في المشغل: عطل في مرحلة الطاقة (IGBT) للمشغل.
• اقتراحات الحلول:
  • الفحص الميكانيكي: حاول تحريك المحرك يدويًا بعد فصله عن الحمل. تحقق مما إذا كان هناك أي انضغاط أو احتكاك غير طبيعي. راجع جميع المكونات الميكانيكية مثل مخفض السرعة، الوصلة المرنة، الدليل الخطي.
  • إعدادات المعلمات: قم بزيادة أوقات التسارع/التباطؤ للمشغل. حاول إعادة ضبط إعدادات الكسب (gain tuning) إلى إعدادات المصنع ثم تحسينها مرة أخرى، أو استخدم وظيفة الضبط التلقائي (auto-tuning).
  • فحص مقاومة المحرك: قم بقياس مقاومات ملفات أطوار المحرك باستخدام مقياس متعدد. قارنها بالقيم التي قدمتها الشركة المصنعة. يجب أن تكون المقاومات بين الأطوار متساوية ولا يجب أن تكون هناك دائرة قصر مع الأرض.
  • تحليل الحمل: أعد حساب قيم العزم والسرعة المطلوبة للتطبيق. تحقق مما إذا كان المحرك والمشغل يلبيان هذه المتطلبات.
  • فحص المشغل: إذا كان المحرك سليمًا ولا توجد مشكلة ميكانيكية، فقد يكون من الضروري فحص مرحلة الطاقة للمشغل. يتطلب هذا عادةً تدخل خدمة متخصصة.

2. إنذارات عطل المشفر / خطأ التغذية الراجعة (مثال: A.ERRx, A.EXx, F1, AL.20)

تشير هذه الإنذارات إلى وجود خلل في الإشارات القادمة من جهاز التغذية الراجعة للمحرك (مشفّر أو محلل). تحدث عندما لا يمكن تلقي معلومات الموقع أو السرعة بشكل صحيح.

• الأسباب المحتملة:
  • مشكلة في توصيل الكابل: أن يكون كابل المشفر مفكوكًا أو مقطوعًا أو موصلاً بشكل خاطئ.
  • تلف الكابل: تلف مادي في الكابل، أو قطعه، أو حدوث دائرة قصر في الأسلاك الداخلية.
  • ضوضاء كهرومغناطيسية (EMI): تشويه إشارات المشفر بسبب القرب من كابلات الطاقة، أو التأريض السيئ، أو نقص الحماية.
  • مشفر معيب: عطل إلكتروني داخلي في المشفر أو تلف في نظام القراءة البصري/المغناطيسي.
  • عطل في دائرة إدخال المشغل: مشكلة في دائرة إدخال المشغل التي تعالج إشارات المشفر.
• اقتراحات الحلول:
  • فحص الكابل: تحقق من جميع توصيلات كابل المشفر على جانبي المحرك والمشغل وتأكد من إحكامها. افحص الكابل بصريًا بحثًا عن أي تلف مرئي.
  • اختبار استمرارية الكابل والدائرة القصيرة: افصل كابل المشفر عن المشغل وقم بإجراء اختبار استمرارية ودائرة قصيرة بين المسامير باستخدام مقياس متعدد. تأكد بشكل خاص من توصيل الحماية بشكل صحيح وعدم وجود دائرة قصر مع الأرض.
  • فحص الضوضاء: أبقِ كابل المشفر بعيدًا عن كابلات الطاقة قدر الإمكان. إذا لزم الأمر، حاول تقليل الضوضاء باستخدام خرزات الفريت. راجع نظام التأريض.
  • اختبار المشفر: تحتوي بعض المشغلات على وظائف اختبار المشفر أو التشخيص. استخدمها للتحقق من جودة إشارة المشفر. إذا أمكن، حاول الاختبار باستخدام مشفر معروف أنه سليم.
  • استبدال المشغل: إذا تم إجراء جميع الفحوصات ولم يتم حل المشكلة بعد، فقد يكون هناك عطل في دائرة إدخال المشفر للمشغل. في هذه الحالة، قد يكون من الضروري استبدال المشغل أو إصلاحه.

3. إنذارات خطأ الموضع / خطأ التتبع (مثال: A.PE, A.POSx, AL.30)

تشير هذه الإنذارات إلى أن الفرق بين الموضع المطلوب والموضع الفعلي للمحرك (خطأ الموضع) قد تجاوز حد التسامح المحدد. تحدث عادةً عندما لا يتمكن النظام من الوصول إلى الموضع المطلوب أو تتبعه.

• الأسباب المحتملة:
  • إعدادات كسب غير كافية: أن تكون مكاسب P-I-D للمشغل (خاصة كسب P) منخفضة جدًا، مما يتسبب في عدم قدرة المحرك على تتبع الحمل.
  • حمل زائد/انضغاط ميكانيكي: مقاومة ميكانيكية تمنع المحرك من الحركة أو تجاوز الحمل لقدرة المحرك.
  • توصيلات ميكانيكية مفكوكة: وجود فراغ (backlash) في الوصلات المرنة أو عناصر النقل الميكانيكية الأخرى.
  • نسبة قصور ذاتي خاطئة: أن تكون نسبة قصور ذاتي الحمل إلى قصور ذاتي المحرك عالية جدًا وعدم ضبط إعدادات المشغل وفقًا لذلك.
  • ضوضاء/عطل المشفر: إشارات خاطئة من المشفر تتسبب في تلقي المشغل معلومات موقع خاطئة.
  • أمر خاطئ من وحدة التحكم: أن تكون إشارات الأوامر القادمة من PLC أو وحدة التحكم في الحركة خاطئة أو سريعة جدًا.
• اقتراحات الحلول:
  • ضبط الكسب (Tuning): قم بتحسين الكسب باستخدام وظيفة الضبط التلقائي (auto-tuning) للمشغل. إذا تم الضبط يدويًا، قم بزيادة كسب P تدريجيًا وراقب استجابة النظام. قد تتسبب المكاسب العالية جدًا في التذبذب.
  • الفحص الميكانيكي: تحقق مما إذا كان هناك أي انضغاط أو ارتخاء أو فراغ (backlash) في النظام الميكانيكي. افحص إحكام الوصلات المرنة، وشد الحزام، وحالة المحامل.
  • ضبط نسبة القصور الذاتي: اضبط معلمة نسبة القصور الذاتي للمشغل بشكل صحيح. تخبر هذه المعلمة المشغل بقصور ذاتي الحمل، مما يوفر تحكمًا أفضل.
  • فحص المشفر: تأكد من أن المشفر يعمل بشكل صحيح وأن جودة الإشارة جيدة (انظر حلول عطل المشفر).
  • فحص إشارة الأمر: تحقق من إشارات الأوامر القادمة من وحدة التحكم (تردد النبض، الجهد التناظري) باستخدام راسم الذبذبات أو شاشة التشخيص الداخلية للمشغل. إذا لزم الأمر، قم بتبطئة ملفات تعريف الحركة في وحدة التحكم.

4. إنذارات الجهد الزائد / الجهد المنخفض (مثال: A.OVx, A.UVx, F2, AL.40)

تشير هذه الإنذارات إلى أن جهد قضيب التيار المستمر للمشغل قد خرج عن الحدود المحددة.

• الأسباب المحتملة:
  • تقلبات جهد الشبكة: ارتفاعات مفاجئة (جهد زائد) أو انخفاضات (جهد منخفض) في تغذية الشبكة.
  • الطاقة التجديدية: أثناء التباطؤ السريع للأحمال ذات القصور الذاتي العالي، يتصرف المحرك كمولد، مما يرفع جهد قضيب التيار المستمر للمشغل.
  • مقاومة/وحدة فرملة معيبة: أن تكون مقاومة الفرملة مقطوعة، أو أن تكون قيمة المقاومة خاطئة، أو أن تكون وحدة الفرملة معيبة.
  • عطل في دائرة إدخال المشغل: مشكلة في مقوم المشغل أو مكثفات قضيب التيار المستمر.
• اقتراحات الحلول:
  • فحص جهد الشبكة: قم بقياس جهد الشبكة عند مدخل المشغل باستخدام مقياس متعدد وتحقق مما إذا كان ضمن القيم الاسمية. إذا لزم الأمر، استخدم منظم جهد أو UPS.
  • فحص مقاومة الفرملة: تحقق من توصيلات مقاومة الفرملة وقم بقياس قيمة المقاومة باستخدام مقياس متعدد. قارنها بالقيمة المحددة من قبل الشركة المصنعة. تأكد من توصيل المقاومة بشكل صحيح وأن حمايتها الحرارية تعمل.
  • منحدرات التسارع/التباطؤ: قم بزيادة أوقات تباطؤ المشغل. يضمن ذلك توليد الطاقة التجديدية بشكل أبطأ ويقلل من ارتفاع جهد قضيب التيار المستمر.
  • عطل في المشغل: إذا تم إجراء جميع الفحوصات ولم يتم حل المشكلة، فقد يكون هناك عطل في مقوم الإدخال للمشغل أو مكثفات قضيب التيار المستمر. يلزم تدخل خدمة متخصصة.

5. إنذارات درجة الحرارة الزائدة (مثال: A.OTx, AL.50)

تشير هذه الإنذارات إلى أن درجة حرارة المحرك أو المشغل قد تجاوزت الحدود المسموح بها.

• الأسباب المحتملة:
  • تحميل زائد: تشغيل المحرك باستمرار فوق عزمه الاسمي.
  • تبريد غير كافٍ: عطل في مروحة تبريد المحرك أو المشغل، أو انسداد تدفق الهواء، أو انسداد أسطح التبريد بالغبار.
  • درجة حرارة البيئة: أن تكون بيئة التشغيل ساخنة جدًا.
  • عطل في المحرك: دائرة قصر جزئية في ملفات المحرك أو زيادة الاحتكاك في المحامل.
• اقتراحات الحلول:
  • فحص الحمل: قم بتحليل الحمل اللحظي والمتوسط للمحرك. إذا كان المحرك يعمل باستمرار تحت حمل زائد، ففكر في إعادة تحديد حجم المحرك أو النظام.
  • فحص التبريد: تحقق مما إذا كانت مراوح التبريد على المحرك والمشغل تعمل. تأكد من عدم انسداد فتحات دخول وخروج الهواء. إذا لزم الأمر، قم بتنظيف أو استبدال المراوح.
  • الظروف البيئية: تحقق من درجة حرارة بيئة التشغيل. إذا لزم الأمر، استخدم أنظمة تكييف داخل اللوحة أو الماكينة.
  • فحص المحرك: أعد قياس مقاومات ملفات المحرك. تحقق مما إذا كان هناك أي احتكاك أو صوت غير طبيعي أثناء تدوير المحرك يدويًا. تحقق من توصيلات وقيم المستشعر الحراري (PTC, NTC).

6. إنذارات خطأ الاتصال (مثال: A.COMx, AL.60)

تشير هذه الإنذارات إلى وجود مشكلة في الاتصال بين المشغل ووحدة التحكم الرئيسية (PLC, HMI).

• الأسباب المحتملة:
  • مشكلة في توصيل الكابل: أن يكون كابل الاتصال مفكوكًا أو مقطوعًا أو موصلاً بشكل خاطئ.
  • تلف الكابل: تلف مادي في كابل الاتصال.
  • معلمات اتصال خاطئة: أن تكون إعدادات الاتصال مثل سرعة الباود، العنوان، بت البيانات، بت التوقف خاطئة.
  • عطل في وحدة التحكم: عطل في منفذ الاتصال لـ PLC أو وحدة التحكم في الحركة.
  • عطل في المشغل: عطل في منفذ الاتصال للمشغل.
• اقتراحات الحلول:
  • فحص الكابل: تحقق من توصيلات كابل الاتصال على كلا الطرفين وتأكد من إحكامها. افحص سلامة الكابل بصريًا.
  • فحص المعلمات: تأكد من تطابق جميع معلمات الاتصال (سرعة الباود، البروتوكول، العنوان، إلخ) في المشغل ووحدة التحكم.
  • حالة الشبكة: إذا تم استخدام اتصال قائم على الشبكة (EtherCAT, PROFINET)، فتحقق من الحالة العامة للشبكة، واتصال الأجهزة الأخرى، وقطاعات الكابلات. تأكد من توصيل مقاومات إنهاء الشبكة بشكل صحيح.
  • اختبار وحدة التحكم والمشغل: إذا أمكن، اختبر ما إذا كانت وحدة التحكم تتصل بجهاز آخر أو ما إذا كان المشغل يتصل بوحدة تحكم أخرى. يساعد هذا في تحديد جانب العطل.

نصيحة الخبراء

تُعد أكواد الإنذار التي تظهر في أنظمة محركات السيرفو أعراضًا لمشاكل تواجهها في عالم الأتمتة الصناعية المعقد. توفر أكواد الإنذار واقتراحات الحلول التي تم تناولها في هذا الدليل نقطة بداية للمهندسين والفنيين في الميدان. يجب ملاحظة أن لكل مصنع أكواد إنذار وطرق تشخيص خاصة به؛ لذلك، يجب دائمًا الرجوع إلى دليل المستخدم والوثائق الفنية للمنتج المعني. لا تعتمد عملية استكشاف الأخطاء وإصلاحها الناجحة على المعرفة التقنية فحسب، بل تعتمد أيضًا على نهج منهجي، ومراقبة دقيقة، وخبرة ميدانية. من الأهمية بمكان التقدم خطوة بخطوة وتوثيق كل خطوة دون التسرع في العثور على السبب الجذري للمشكلة. تُعد الصيانة الوقائية الاستراتيجية الأكثر فعالية لمنع الأعطال. تقلل الفحوصات الدورية، والتحقق من إحكام توصيلات الكابلات، وتنظيف أنظمة التبريد، ومراقبة حالة تآكل المكونات الميكانيكية، من التوقفات غير المتوقعة. بالإضافة إلى ذلك، في الأنظمة المثبتة حديثًا، يُعد تحديد الحجم الصحيح وإعدادات المعلمات المثلى أساسًا لاستقرار النظام وكفاءته على المدى الطويل. يجب على المتخصصين العاملين في مجال الأتمتة الصناعية تحديث معارفهم باستمرار من خلال التدريب المستمر ومتابعة التقنيات الجديدة لتقديم حلول أسرع وأكثر فعالية للأعطال في الأنظمة المعقدة. لسلامتك، لا تتدخل أبدًا دون قطع التيار الكهربائي واستخدم دائمًا معدات الحماية الشخصية اللازمة. تذكر أن المعرفة الصحيحة والنهج الصحيح هما مفتاح التشغيل المستمر لخط إنتاجك.
