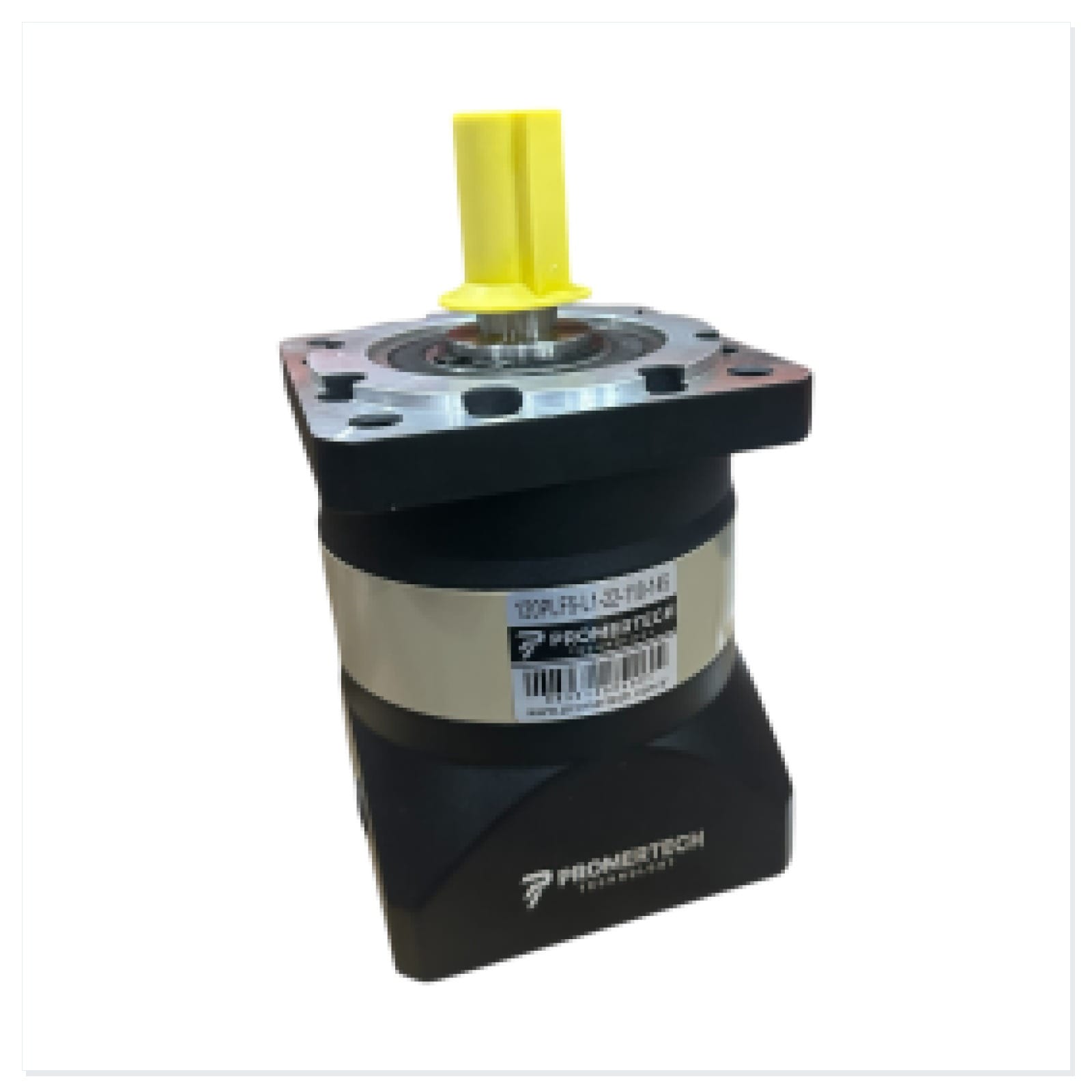

مقدمة وتحليل فني لنسب الخلوص (Backlash) والدقة في مخفضات التروس الكوكبية

  تعتبر الدقة والموثوقية، التي تقع في صميم الأتمتة الصناعية، عوامل حاسمة تؤثر بشكل مباشر على أداء الأنظمة. في هذا السياق، تلعب مخفضات التروس الكوكبية (Planet Reducers)، المستخدمة على نطاق واسع في تطبيقات التحكم في الحركة، دورًا لا غنى عنه بفضل مزاياها مثل كثافة العزم العالية، التصميم المدمج، والكفاءة. ومع ذلك، لإطلاق العنان للإمكانات الكاملة لهذه الأنظمة، فإن الفهم العميق والإدارة الصحيحة لمفهوم الخلوص (Backlash)، وهو معلمة فنية أساسية للمخفضات، أمر حيوي. يشير الخلوص إلى المسافة الخاملة التي يقطعها العنصر المدفوع في نظام التروس عندما يغير العنصر الدافع اتجاهه قبل أن يبدأ العنصر المدفوع في الحركة. بعبارة أخرى، هو النطاق الزاوي أو الخطي الذي لا تُلاحظ فيه أي حركة في عمود الخرج على الرغم من وجود بعض الحركة في عمود الدخل.في قطاع الأتمتة الصناعية، تزداد آثار خلوص المخفض وضوحًا بشكل خاص في التطبيقات التي تتطلب دقة عالية مثل الروبوتات، ماكينات CNC، الأجهزة الطبية، آلات التعبئة والتغليف، أنظمة تحديد المواقع الدقيقة، وخطوط التجميع. يمكن أن تؤثر قيم الخلوص العالية سلبًا على دقة تحديد المواقع، قابلية التكرار، والاستجابة الديناميكية للنظام، مما يؤدي إلى انخفاض جودة المنتج النهائي، أخطاء في الإنتاج، وحتى أعطال في النظام. على سبيل المثال، بينما تكون الدقة التي تقل عن الملليمتر حاسمة في وصول ذراع الروبوت إلى النقطة المستهدفة، فإن المخفض ذو الخلوص العالي لا يمكنه توفير هذه الدقة وقد يتسبب في تذبذب الروبوت أو فقدان الهدف.تهدف هذه المقالة إلى تقديم تفاصيل فنية شاملة لنسب خلوص مخفضات التروس الكوكبية، وتأثيراتها على الدقة، والحلول المقترحة للمشكلات التي تواجهها في الميدان، للمحترفين في مجال الأتمتة الصناعية. الموضوع هو دليل يمكن للمهندسين والفنيين الرجوع إليه ليس فقط في مرحلة اختيار المخفض، ولكن أيضًا في عمليات تصميم النظام، التجميع، الصيانة، واستكشاف الأخطاء وإصلاحها. من خلال تقديم معلومات واسعة النطاق، من الآليات الفيزيائية لمفهوم الخلوص إلى طرق القياس، وفئات الدقة المختلفة، والنقاط الحرجة التي يجب مراعاتها لتحقيق الأداء الأمثل، نهدف إلى مساعدتك في زيادة كفاءة وموثوقية أنظمة الأتمتة الخاصة بك.

مبدأ العمل والبيانات الفنية لنسب الخلوص (Backlash) والدقة في مخفضات التروس الكوكبية

نقاط يجب مراعاتها في الميدان بخصوص نسب الخلوص (Backlash) والدقة في مخفضات التروس الكوكبية

• الاختيار الصحيح للمخفض وتحديد حجمه: تعد دقة تحديد المواقع، وقابلية التكرار، وأوقات الاستجابة الديناميكية التي يتطلبها التطبيق أهم المعايير في تحديد قيمة خلوص المخفض. يؤدي اختيار مخفض ذي خلوص أعلى من اللازم إلى تقليل أداء النظام، بينما يؤدي اختيار مخفض ذي خلوص منخفض بشكل غير ضروري إلى زيادة التكلفة. يجب على المهندسين تحديد حجم المخفض مع الأخذ في الاعتبار جميع المعلمات التشغيلية مثل العزم، السرعة، القصور الذاتي، دورة العمل، والظروف البيئية، ويجب عليهم مراجعة الوثائق الفنية المقدمة من الشركة المصنعة بدقة. نظرًا لأن الأحمال الديناميكية وحالات تغيير الاتجاه المتكرر (reversing) ستجعل آثار الخلوص أكثر وضوحًا، يجب تفضيل المخفضات ذات الخلوص المنخفض في مثل هذه التطبيقات.
• التجميع والمحاذاة الدقيقة: تعد إجراءات التجميع الصحيحة ذات أهمية حيوية لتقليل آثار خلوص المخفض. تمنع المحاذاة المثالية للمخفض مع المحرك والحمل حدوث خلوص إضافي أو زيادة الآثار السلبية للخلوص الموجود. يجب أن يقلل اختيار وتركيب وصلات العمود (shaft couplings) بشكل صحيح الانحرافات الشعاعية والزاوية. يمكن أن يؤدي عدم المحاذاة إلى إجهاد مفرط في محامل المخفض والمحرك، والتآكل المبكر، وحتى الفشل. من الأهمية بمكان الالتزام بعزوم الربط المحددة بواسطة مفاتيح العزم أثناء التجميع وتأمين جميع عناصر التثبيت بإحكام.
• الصيانة والفحص الدوري: يمكن أن يزداد خلوص المخفض بمرور الوقت وبناءً على ظروف الاستخدام. عادةً ما يكون هذا الارتفاع ناتجًا عن تآكل التروس، أو زيادة خلوص المحامل، أو ارتخاء عناصر التثبيت. ضمن برامج الصيانة الدورية، يجب فحص مستوى وجودة زيت المخفض، والتحقق من إحكام عناصر التثبيت، وإجراء فحوصات بصرية/سمعية للأصوات أو الاهتزازات غير الطبيعية. خاصة في التطبيقات ذات الدورات العالية والأحمال الثقيلة، فإن القياس الدوري لقيم الخلوص واتخاذ الإجراءات اللازمة عند تجاوز مواصفات الشركة المصنعة يطيل عمر النظام ويمنع الأعطال.
• صلابة النظام وإدارة الاهتزازات: في الأنظمة عالية الدقة، لا يقتصر الأمر على خلوص المخفض فحسب، بل إن صلابة الهيكل الميكانيكي بأكمله مهمة أيضًا. يمكن أن يُظهر الهيكل الذي يتم تركيب المخفض عليه، ووصلة المحرك، والوصلة (coupling)، والحمل نفسه مرونة مماثلة للخلوص. يمكن أن تزيد هذه المرونة من السلوك الشبيه بالخلوص الكلي للنظام وتؤدي إلى تذبذبات في حلقة التحكم. في مرحلة التصميم، يجب تفضيل الهياكل الأكثر صلابة قدر الإمكان، واستخدام عناصر امتصاص الاهتزازات، وإبقاء الترددات الطبيعية للنظام بعيدًا عن ترددات التشغيل.
• خوارزميات التحكم وتعويض الخلوص: تتمتع محركات السيرفو الحديثة ووحدات التحكم بالقدرة على إجراء تعويض الخلوص برمجيًا. تعمل هذه الميزة على تقليل آثار الخلوص المادي في المخفض عن طريق ضبط حركة المحرك مسبقًا أو معالجة إشارات التغذية الراجعة. ومع ذلك، فإن التعويض البرمجي لا يزيل الخلوص المادي تمامًا؛ بل يقلل من آثاره فقط. يتم الحصول على أفضل النتائج من خلال الجمع بين مخفض ذي خلوص منخفض وخوارزميات تحكم متقدمة. يعد الضبط الصحيح لإعدادات وحدة التحكم (مكاسب PID وما إلى ذلك) أمرًا بالغ الأهمية لتحسين الاستجابة الديناميكية للنظام ومنع التذبذبات الناتجة عن الخلوص.

مشاكل شائعة وحلولها في نسب الخلوص (Backlash) والدقة في مخفضات التروس الكوكبية

يمكن أن تظهر مشاكل مختلفة تتعلق بخلوص مخفضات التروس الكوكبية في أنظمة الأتمتة الصناعية. تتراوح هذه المشاكل من تقليل أداء النظام إلى أخطاء في الإنتاج وحتى التوقفات غير المخطط لها.

• المشكلة: خطأ في تحديد المواقع وفقدان قابلية التكرارالوصف: يؤدي الخلوص العالي، خاصة في التطبيقات التي تتطلب تغيير الاتجاه المتكرر أو تحديد المواقع بدقة، إلى عدم الوصول إلى النقطة المستهدفة تمامًا أو تحديد المواقع في نقطة مختلفة في كل مرة. يظهر هذا في خطوط التجميع على شكل وضع خاطئ للأجزاء، أو انخفاض دقة المعالجة في ماكينات CNC، أو عدم إصابة الهدف في تطبيقات الروبوتات.الحل: اختيار مخفض ذي خلوص أقل ومناسب للدقة المطلوبة للتطبيق هو الحل الأساسي. بالإضافة إلى ذلك، يمكن تقليل هذا التأثير برمجيًا عن طريق ضبط معلمات تعويض الخلوص (backlash compensation) في وحدة تحكم السيرفو بشكل صحيح. كما يساعد زيادة صلابة النظام الميكانيكي وتحسين اختيار الوصلة على تحسين دقة تحديد المواقع.
• المشكلة: الاهتزاز والضوضاءالوصف: في لحظات تغيير الاتجاه أو تحت الأحمال الديناميكية، يمكن أن يحدث تأثير على أسطح تلامس التروس بسبب الخلوص بين التروس. تؤدي هذه التأثيرات إلى اهتزازات وزيادة مستويات الضوضاء في النظام. يظهر هذا بشكل خاص في الأنظمة عالية السرعة أو التي تتوقف وتبدأ بشكل متكرر، ويؤثر سلبًا على راحة المشغل وعمر الجهاز.الحل: تقلل المخفضات ذات الخلوص المنخفض من تأثير التروس، وبالتالي تقلل الاهتزاز والضوضاء. بالإضافة إلى ذلك، يمكن أن يكون إضافة عناصر امتصاص الاهتزازات إلى سطح تركيب المخفض أو استخدام لوحة تركيب أكثر صلابة مفيدًا. يساعد اختيار التشحيم الصحيح والتشحيم الدوري على تقليل الاحتكاك وتأثيرات الصدمات بين التروس.
• المشكلة: التآكل وتقصير العمر الافتراضيالوصف: يؤدي الخلوص بين التروس، خاصة في الأحمال التي يتغير اتجاهها باستمرار، إلى إجهادات موضعية مفرطة على أسطح التروس وتسريع التآكل. في كل تغيير للاتجاه، تتصادم التروس مع بعضها البعض، مما يؤدي إلى إجهاد دقيق وفقدان للمواد. يؤدي هذا إلى تقصير عمر المخفض ويمكن أن يسبب أعطالًا غير متوقعة.الحل: يقلل اختيار مخفض ذي حجم مناسب وخلوص منخفض بشكل كبير من التآكل. بالإضافة إلى ذلك، فإن استخدام مادة تشحيم عالية الجودة وذات لزوجة صحيحة ومناسبة لظروف تشغيل المخفض يحمي أسطح التروس ويطيل عمرها. تساعد الصيانة الدورية وفحص التآكل في اكتشاف المشكلات المحتملة في مرحلة مبكرة.
• المشكلة: فقدان الأداء الديناميكي وعدم استقرار التحكمالوصف: يخلق الخلوص تأثير “المنطقة الميتة” داخل حلقة التحكم. عندما يتحرك المحرك في اتجاه ثم يبدأ في التحرك في الاتجاه المعاكس، يحدث تأخير في استجابة عمود الخرج. يؤدي هذا التأخير إلى إبطاء وقت استجابة نظام التحكم، ويقلل من الأداء الديناميكي للنظام، ويمكن أن يسبب عدم استقرار التحكم أو تذبذبات، خاصة في التطبيقات التي تتطلب حركات سريعة ودقيقة.الحل: تعد المخفضات ذات الخلوص المنخفض جدًا الحل الأكثر فعالية لزيادة الأداء الديناميكي. ومع ذلك، يجب ضبط مكاسب PID لنظام السيرفو بعناية لتعويض آثار الخلوص. يمكن لخوارزميات التحكم المتقدمة أن تجعل النظام أكثر استقرارًا عن طريق تقدير آثار الخلوص أو استخدام البيانات من مستشعرات التغذية الراجعة. كما يساعد تقليل قصور النظام على تحسين الاستجابة الديناميكية.

الخلاصة ونصيحة الخبراء حول نسب الخلوص (Backlash) والدقة في مخفضات التروس الكوكبية

يُعد خلوص مخفض التروس الكوكبية معلمة هندسية حاسمة تؤثر بشكل مباشر على أداء أنظمة الأتمتة الصناعية ودقتها وعمرها الافتراضي. في تطبيقات التحكم في الحركة عالية الدقة، يعد الفهم الصحيح لهذا الخلوص وإدارته وتقليله أمرًا لا غنى عنه لتحقيق الكفاءة والموثوقية العامة للنظام. لا تؤثر قيمة خلوص المخفض على دقة تحديد المواقع وقابلية التكرار فحسب، بل تلعب أيضًا دورًا حاسمًا في تحديد مستويات الاهتزاز والضوضاء وتآكل التروس والاستجابة الديناميكية في النظام. لذلك، عند اختيار المخفض، من الضروري تحقيق توازن دقيق بين مستوى الدقة المطلوب للتطبيق وقيمة خلوص المخفض.تُظهر خبراتنا الميدانية أن عدم أخذ خلوص المخفض في الاعتبار بشكل كافٍ في العديد من مشاريع الأتمتة يؤدي لاحقًا إلى مشاكل أداء خطيرة وتكاليف إضافية. تعتمد الدقة العامة للنظام على أضعف حلقاته. وبالتالي، على الرغم من استخدام محرك سيرفو ووحدة تحكم عالية الدقة، فإن اختيار مخفض لا يحتوي على قيمة خلوص مناسبة سيحد من إمكانات النظام بأكمله. كنصيحة خبراء، قم دائمًا بتحليل متطلبات التطبيق بالتفصيل وتجنب فخاخ “الدقة الزائدة” أو “الدقة غير الكافية”. قد يؤدي اختيار مخفض ذي خلوص أقل من اللازم إلى إجهاد الميزانية بشكل غير ضروري، بينما قد يؤدي اختيار مخفض ذي خلوص غير كافٍ إلى فشل المشروع.يضمن اختيار المخفض الصحيح، وتقنيات التجميع الدقيقة، واستراتيجيات الصيانة المنتظمة والاستباقية، والاستخدام الفعال لخوارزميات التحكم الحديثة، عمل أنظمة الأتمتة الخاصة بك بأقصى أداء من خلال تقليل الآثار السلبية لخلوص مخفض التروس الكوكبية. تُعد مراجعة الوثائق الفنية للمصنعين بعناية، وفهم الاختلافات بين أنواع المخفضات وفئات الخلوص المختلفة، والحصول على دعم هندسي متخصص عند الضرورة، هي الخطوات الأكثر صحة التي يجب اتخاذها في هذه العملية. تذكر أن النجاح في الأتمتة الصناعية يكمن في الاهتمام بالتفاصيل والإدارة الصحيحة حتى لأصغر المعلمات الفنية. نأمل أن يكون هذا الدليل مصدرًا قيمًا للمهندسين والفنيين في الميدان وأن يساعدك في اتخاذ القرارات الصحيحة في مشاريع الأتمتة الخاصة بك.
