تُعد كابلات المستشعرات مكونًا حيويًا في أنظمة الأتمتة الصناعية، حيث تنقل الإشارات والطاقة من المستشعرات إلى وحدات التحكم. يعد الاختيار الصحيح للكابلات أمرًا بالغ الأهمية لسلامة الإشارة، ومقاومة الضوضاء، وموثوقية النظام، خاصةً لخطوط مستشعرات PNP و NPN والمشفرات.
ملاحظات عملية لآلات CNC Router وأنظمة الأتمتة والحركة الصناعية.
في عالم الأتمتة الصناعية المتقدم، تُعتبر المستشعرات بمثابة عيون وآذان الآلات، حيث تقوم برصد الظروف الفيزيائية المختلفة مثل الموقع، درجة الحرارة، الضغط، وغيرها، وتحويلها إلى إشارات كهربائية قابلة للمعالجة. لضمان وصول هذه الإشارات الحيوية بشكل موثوق وآمن إلى وحدات التحكم المركزية (مثل وحدات التحكم المنطقي القابلة للبرمجة – PLC)، تأتي أهمية كابلات المستشعرات. هذه الكابلات ليست مجرد أسلاك توصيل عادية؛ بل هي مكونات هندسية مصممة بعناية فائقة لحماية سلامة الإشارة، ومقاومة التداخلات الكهرومغناطيسية (EMI)، وتحمل الظروف القاسية للبيئات الصناعية. إن اختيار كابل المستشعر المناسب هو عامل حاسم يؤثر بشكل مباشر على الأداء العام للنظام، استقراره، وعمره التشغيلي. أي خطأ في الاختيار قد يؤدي إلى فقدان الإشارة، قراءات خاطئة، أعطال مكلفة، بل وحتى توقف خطوط الإنتاج بالكامل. لذلك، فإن فهم المتطلبات الخاصة بكل تطبيق، واختيار الحلول المناسبة لمختلف أنواع الإشارات مثل PNP، NPN، والمشفرات، هو أمر يتطلب خبرة ودقة.
مبدأ العمل والمواصفات الفنية
يعتمد المبدأ الأساسي لعمل كابلات المستشعرات على نقل الإشارات الكهربائية بأقل قدر من الفقدان والحماية من المؤثرات الخارجية. ومع ذلك، لا يمكن استخدام نفس الكابل لجميع أنواع المستشعرات والتطبيقات. تختلف متطلبات الكابلات بشكل كبير عند التعامل مع مستشعرات PNP (موجب-سالب-موجب) و NPN (سالب-موجب-سالب)، وكذلك خطوط المشفرات (Encoders). هذه الاختلافات تنبع من طبيعة الإشارات الصادرة من المستشعرات، تردد الإشارات، والبيئة التشغيلية المحيطة.
كابلات مستشعرات PNP و NPN

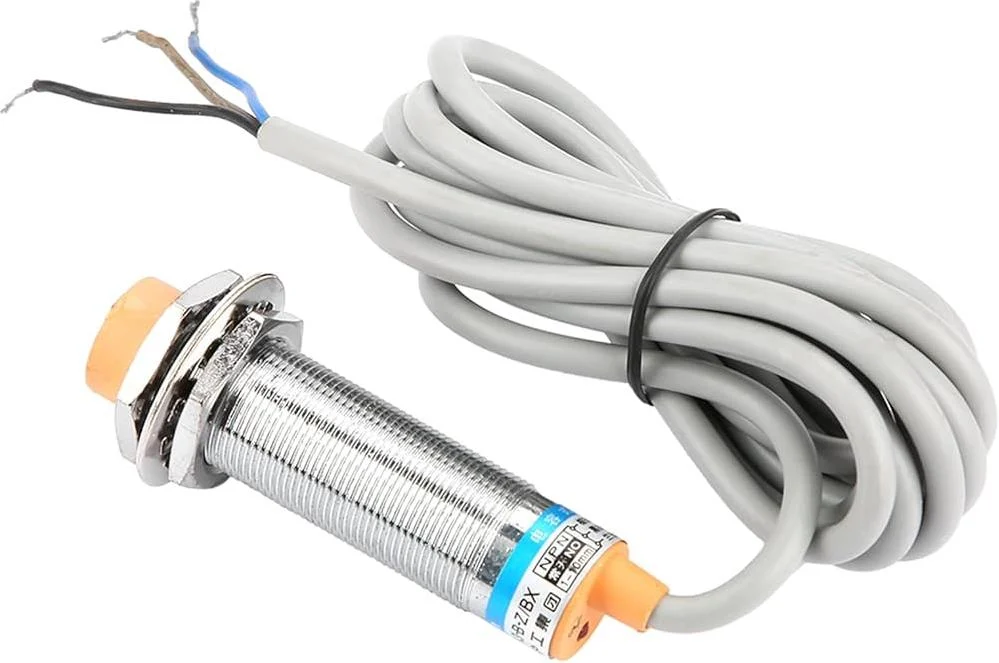

تتميز مستشعرات PNP بأنها توفر جهدًا موجبًا (مصدر “sourcing”) عند الخرج، بينما توفر مستشعرات NPN جهدًا سالبًا أو اتصالًا بالأرضي (مغسلة “sinking”). عادةً ما تستخدم هذه المستشعرات كابلات بثلاثة أسلاك: سلك للطاقة (عادة بني)، سلك للأرضي (عادة أزرق)، وسلك للإشارة (عادة أسود). قد تحتوي بعض المستشعرات المتقدمة على سلك رابع (أبيض) يستخدم كخط إضافي للإخراج أو للبرمجة. غالبًا ما تكون هذه الكابلات مزودة بأسلاك ذات مقطع عرضي يتراوح بين 0.25 مم² و 0.75 مم². نظرًا لأنها تنقل إشارات تيار مستمر (DC) بتردد منخفض، فإن متطلبات التدريع (Shielding) تكون أقل حدة مقارنة بتطبيقات أخرى. ومع ذلك، في المسافات الطويلة أو البيئات ذات الضوضاء الكهرومغناطيسية العالية، يُفضل استخدام الكابلات المدعومة. تُستخدم مواد غلاف خارجية مثل PVC أو PUR لتوفير الحماية ضد الزيوت، التآكل، والمواد الكيميائية الموجودة في البيئات الصناعية. يعتبر غلاف PUR (البولي يوريثان) مثاليًا بشكل خاص للتطبيقات التي تتطلب مرونة عالية ومقاومة كيميائية فائقة.
اختيار الكابلات لخطوط المشفرات (Encoders)
المشفرات هي أجهزة تحول الحركة الدورانية أو الخطية إلى إشارات كهربائية، غالبًا ما تكون على شكل نبضات عالية التردد تنقل معلومات دقيقة عن الموقع والسرعة. لذلك، فإن الحفاظ على سلامة الإشارة وحمايتها من التداخلات الخارجية أمر بالغ الأهمية. قد تحتوي كابلات المشفرات على 4، 6، 8 أسلاك أو أكثر. بالنسبة للمشفرات الأساسية، عادة ما تكون هناك حاجة لأسلاك تمثل الأطوار A و B، ونبضة الفهرس Z، بالإضافة إلى أسلاك الطاقة والأرضي. في حالة المشفرات ذات الخرج التفاضلي (مثل RS-422)، يتم استخدام زوج من الأسلاك لكل إشارة (A/A’, B/B’, Z/Z’)، مما يزيد من عدد الأسلاك في الكابل. تتميز الإشارات التفاضلية بمقاومتها العالية للضوضاء، مما يجعلها الخيار المفضل للمسافات الطويلة. يعتبر التدريع ضروريًا للغاية في كابلات المشفرات، وغالبًا ما يتم استخدام تدريع مزدوج (مزيج من الضفيرة والرقائق المعدنية) لامتصاص الضوضاء عالية التردد والحفاظ على جودة الإشارة. بالإضافة إلى ذلك، غالبًا ما يتم ترتيب خطوط الإشارة التفاضلية في أزواج مجدولة (twisted pair)، مما يساعد على إلغاء الضوضاء المشتركة وزيادة سلامة الإشارة. تُفضل مواد الغلاف مثل PUR أو TPE (اللدائن الحرارية المرنة) نظرًا لمرونتها العالية، مقاومتها للتآكل، وقدرتها على العمل في نطاق واسع من درجات الحرارة. يجب استخدام “الكابلات الروبوتية” المصممة خصيصًا للتطبيقات الديناميكية مثل الروبوتات وأنظمة حاملات الكابلات.
| المعلمة | القيمة/الوصف |
|---|---|
| نوع الكابل (PNP/NPN) | كابل إشارة DC بثلاثة أو أربعة موصلات |
| نوع الكابل (مشفر) | كابل إشارة عالي التردد بأربعة، ستة، ثمانية موصلات أو أكثر (أزواج مجدولة للإشارات التفاضلية) |
| عدد الموصلات | PNP/NPN: 3-4؛ مشفر: 4-12 (حسب التطبيق ونوع الإشارة) |
| مقطع الموصل | 0.14 مم² – 0.75 مم² (عادةً 0.25 مم² – 0.34 مم²) |
| التدريع | PNP/NPN: غير مطلوب عادةً، رقائق معدنية للمسافات الطويلة؛ مشفر: ضروري (رقائق معدنية، ضفيرة، أو كلاهما – يفضل التدريع المزدوج) |
| مادة الغلاف | PVC (عام)، PUR (مقاومة للزيوت، التآكل، مرونة عالية)، TPE (مرونة عالية، نطاق حراري واسع) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +80 درجة مئوية (تعتمد على المادة) |
| مجال التطبيق | تركيبات ثابتة، تطبيقات متحركة (حاملات الكابلات، الروبوتات)، ظروف بيئية قاسية |
اعتبارات هامة في الموقع
- الظروف البيئية والإجهاد الميكانيكي: يجب مراعاة نطاق درجة الحرارة، مستوى الرطوبة، التعرض للمواد الكيميائية (زيوت، أحماض، مذيبات)، مقاومة الأشعة فوق البنفسجية، والإجهادات الميكانيكية (اهتزاز، انحناء، تآكل) في بيئة تشغيل الكابل. على سبيل المثال، يتطلب كابل المشفر المستخدم على ذراع روبوت متحرك باستمرار استخدام كابلات روبوتية خاصة بغلاف PUR أو TPE تتميز بمرونة عالية ومقاومة للتآكل والانحناء. في التركيبات الثابتة، قد تكون الكابلات القياسية بغلاف PVC كافية.
- سلامة الإشارة ومقاومة الضوضاء: الحفاظ على سلامة الإشارة أمر حيوي، خاصة عند استخدام مسافات كابلات طويلة، إشارات عالية التردد (مثل المشفرات)، أو في وجود مصادر ضوضاء كهرومغناطيسية قوية (محركات، خطوط طاقة، آلات لحام). في هذه الحالات، يجب اختيار الكابلات المدعومة (رقائق معدنية، ضفيرة، أو كلاهما) والتأكد من تأريض التدريع بشكل صحيح. بالنسبة لخطوط المشفرات التي تنقل إشارات تفاضلية، فإن استخدام أزواج مجدولة (twisted pair) يقلل من الضوضاء المشتركة ويعزز جودة الإشارة. فصل خطوط الطاقة عن خطوط الإشارة في قنوات كابلات منفصلة يساعد أيضًا في تقليل التداخل.
- عدد الموصلات والمقطع العرضي: يحدد مخطط توصيل المستشعر أو المشفر ومتطلبات الطاقة عدد الموصلات المطلوبة في الكابل. على سبيل المثال، قد يكفي كابل بثلاثة موصلات لمستشعر PNP بسيط، بينما قد يتطلب مشفر ذو خرج تفاضلي وإشارة فهرس كابلًا بثمانية أو عشرة موصلات. يتم تحديد المقطع العرضي للموصل بناءً على طول الكابل وكمية التيار المراد نقله. قد تكون هناك حاجة لموصلات ذات مقطع أوسع لمنع انخفاض الجهد على المسافات الطويلة.
- توافق الموصلات وسهولة التركيب: يجب أن تتوافق أنواع الموصلات (مثل M8، M12، M23، D-Sub) الموجودة على المستشعر ووحدة التحكم مع الكابل. الكابلات المزودة بموصلات جاهزة تقلل من وقت التركيب وتقلل من أخطاء التوصيل. كما أن نصف قطر الانحناء الأدنى وقطر الكابل مهمان أيضًا بالنسبة لقيود المساحة في موقع التركيب.
- الموثوقية والمتانة: في التطبيقات الصناعية، يُفضل استخدام كابلات مصممة خصيصًا لتحمل الظروف القاسية، مثل مقاومة الزيوت، المواد الكيميائية، درجات الحرارة المرتفعة أو المنخفضة، والتآكل. الكابلات ذات التصنيف الصناعي (مثل UL، CSA) تضمن جودة ومتانة أعلى.
يعد اختيار كابل المستشعر المناسب استثمارًا في موثوقية واستقرار نظام الأتمتة الخاص بك. من خلال فهم الفروق الدقيقة بين أنواع المستشعرات المختلفة ومتطلبات التطبيقات المتنوعة، يمكنك ضمان نقل إشارات سلس وآمن، مما يساهم في تحقيق أقصى قدر من الكفاءة والإنتاجية في عملياتك الصناعية.
