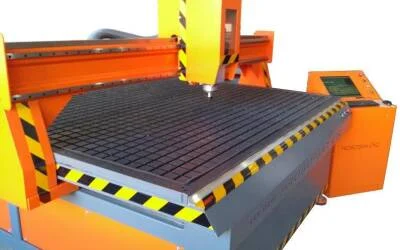

كيف تعمل أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟
📑 جدول المحتويات (اضغط للفتح)
مقدمة وتحليل فني
تعتبر أنظمة تغيير الأدوات الأوتوماتيكي (ATC) مكونًا لا غنى عنه في الأتمتة الصناعية وعمليات الإنتاج الحديثة، وهي ذات أهمية بالغة بشكل خاص لآلات التحكم العددي بالكمبيوتر (CNC)، ومراكز المعالجة، وخلايا الإنتاج الروبوتية. تعمل هذه الأنظمة على أتمتة عمليات تغيير الأدوات بالكامل، مما يقلل من التدخل البشري في خط الإنتاج إلى الحد الأدنى. بينما تؤدي طرق تغيير الأدوات اليدوية التقليدية إلى تأخيرات كبيرة في وقت الإنتاج، وأخطاء المشغل، ومخاطر السلامة المهنية، تتغلب أنظمة ATC على هذه التحديات من خلال زيادة الإنتاجية والدقة ومرونة الإنتاج. في سياق مفاهيم الصناعة 4.0 والمصانع الذكية، توفر أنظمة ATC بنية تحتية أساسية للتكامل الرقمي وتحسين عمليات الإنتاج. سيتناول هذا الدليل الميداني والمقال التقني المفصل مبادئ عمل أنظمة ATC وتفاصيلها الفنية والمشاكل التي قد تواجهها في الميدان والحلول المقترحة بشكل شامل للمحترفين في مجال الأتمتة الصناعية.
مبدأ العمل والبيانات الفنية
الهدف الأساسي لأنظمة تغيير الأدوات الأوتوماتيكي (ATC) هو تغيير أدوات القطع التي يحتاجها مركز المعالجة أو ماكينة CNC لخطوات المعالجة المختلفة بسرعة وموثوقية ودقة. تتكون هذه الأنظمة عادةً من ثلاثة مكونات رئيسية: مخزن الأدوات (Tool Magazine)، وذراع تغيير الأدوات (Tool Changer Arm)، وآلية تثبيت الأدوات (Tool Clamping Mechanism) المتكاملة مع عمود الدوران (Spindle). يتم التحكم في جميع هذه المكونات بشكل متزامن بواسطة وحدة تحكم CNC أو PLC.
مخزن الأدوات: هذه وحدة تخزن جميع أدوات القطع التي يمكن للماكينة استخدامها. يمكن أن تكون المجلات من أنواع مختلفة:
- النوع الأسطواني (Drum Type): يستخدم عادة في الآلات ذات سعة أدوات أقل (على سبيل المثال 20-30 أداة). يتم وضع الأدوات حول أسطوانة دائرية، وتدور الأسطوانة لجلب الأداة المطلوبة إلى موضع التغيير.
- النوع السلسلي (Chain Type): يفضل في الآلات التي تتطلب سعة أدوات عالية (على سبيل المثال 40-100+ أداة). يتم ترتيب الأدوات على طول سلسلة، وتتحرك السلسلة لنقل الأداة المطلوبة إلى الموضع. يسمح بتخزين أدوات أطول.
- النوع القرصي (Disc Type): يستخدم عادة في الآلات الأصغر والأكثر إحكاما. توجد الأدوات على قرص دائري، ويدور القرص لجلب الأداة إلى نقطة التغيير.
تؤثر سرعة الفهرسة (indexing speed) ودقة تحديد المواقع (positioning accuracy) للمخزن بشكل مباشر على وقت تغيير الأداة الإجمالي. يتم تركيب الأدوات عادةً على حاملات أدوات خاصة (على سبيل المثال، معايير تفتق CAT، BT، HSK، SK) ووضعها في فتحات المخزن. يمكن استخدام علامات RFID أو الباركود أو دبابيس الترميز الميكانيكية لتحديد الأداة، مما يسمح لنظام التحكم بتتبع الأداة الموجودة في أي فتحة وعمرها.
ذراع تغيير الأدوات (ATC Arm): هو الذراع الروبوتي الذي ينقل الأدوات بين مخزن الأدوات وعمود الدوران. هناك نوعان رئيسيان:
- ذراع بقابض مزدوج (Dual Gripper Arm): هو النظام الأكثر شيوعًا والأسرع. يمكن لهذا الذراع أن يمسك الأداة القديمة في عمود الدوران والأداة الجديدة في المخزن في نفس الوقت. عندما يدور الذراع، تعود الأداة القديمة إلى مكانها في المخزن، بينما يتم وضع الأداة الجديدة في عمود الدوران. وقت التغيير “من أداة إلى أداة” قصير جدًا (عادة 1-5 ثوانٍ).
- ذراع بقابض واحد (Single Gripper Arm): يستخدم في الأنظمة الأبسط. يأخذ أولاً الأداة من عمود الدوران ويضعها في مكانها في المخزن، ثم يأخذ الأداة الجديدة من المخزن ويضعها في عمود الدوران. تستغرق هذه العملية وقتًا أطول.
تعتبر محاور حركة ذراع تغيير الأدوات (عادة X، Y، Z، ومحور الدوران)، وسرعته، وتسارعه، ودقة التكرار (repeatability accuracy) عوامل حاسمة تحدد الأداء العام للنظام. تستخدم مستشعرات عالية الدقة وآليات قبض قوية لضمان عدم سقوط الأدوات أو وضعها بشكل خاطئ.
عمود الدوران وآلية تثبيت الأدوات: عمود الدوران هو العمود الدوار الرئيسي الذي يتم توصيل أداة القطع به وينفذ حركة المعالجة. يتم التحكم في ربط وفك حامل الأداة بعمود الدوران بواسطة آلية قضيب السحب (drawbar). يتحرك قضيب السحب بضغط هوائي أو هيدروليكي لتثبيت حامل الأداة بإحكام في عمود الدوران أو تحريره. قوة التثبيت هذه حيوية لمنع انزلاق الأداة أثناء المعالجة. تضمن معايير تفتق (taper standards) حاملات الأدوات (على سبيل المثال CAT40، BT50، HSK63A) أن الأداة تتناسب بشكل صحيح مع عمود الدوران وتوفر صلابة عالية.
تسلسل التشغيل (دورة تغيير أداة نموذجية):
- عندما يتطلب برنامج CNC أداة جديدة، تتوقف المعالجة ويتم توجيه عمود الدوران إلى اتجاه معين (مثل أمر M19).
- يقوم مخزن الأدوات بفهرسة الأداة الجديدة المطلوبة إلى موضع تغيير الأدوات.
- يمسك ذراع تغيير الأدوات الأداة الحالية في عمود الدوران والأداة الجديدة في المخزن في نفس الوقت.
- يدور الذراع عادة 180 درجة. خلال هذا، تتغير مواقع الأداة القديمة والأداة الجديدة.
- يضع الذراع الأداة الجديدة في عمود الدوران ويترك الأداة القديمة في الفتحة الفارغة في المخزن.
- يقوم قضيب السحب في عمود الدوران بتثبيت الأداة الجديدة.
- يتراجع ذراع تغيير الأدوات بأمان.
- تطبق وحدة تحكم CNC قيم إزاحة الأداة الجديدة وتستمر المعالجة.
يمكن أن يختلف وقت إكمال هذه الدورة من ثانية واحدة إلى 10 ثوانٍ، اعتمادًا على نوع الماكينة وسرعة الذراع وتصميم المخزن. في معظم الآلات الحديثة، يكون هذا الوقت عادة في نطاق 2-5 ثوانٍ.
| المعلمة | القيمة/الوصف |
|---|---|
| وقت تغيير الأداة (من شريحة إلى شريحة) | متوسط 3-8 ثوانٍ (يختلف حسب نوع الماكينة) |
| سعة مخزن الأدوات | 10 إلى 300+ أداة (أنواع أسطوانية، سلسلية، قرصية) |
| الحد الأقصى لوزن الأداة | متوسط 8-30 كجم (يعتمد على تصميم الذراع والمخزن) |
| معيار تفتق الأداة | CAT, BT, HSK, SK (وفقًا لمعايير ISO) |
| دقة التكرار | ± 0.005 مم (لذراع تغيير الأدوات) |
| واجهة التحكم | وحدة تحكم CNC (Fanuc, Siemens, Heidenhain, إلخ.) |
| متطلبات الطاقة | الضغط الهوائي: 5-7 بار؛ الكهرباء: متكاملة مع تغذية الماكينة |
اعتبارات هامة في الميدان
- الضبط المسبق للأداة وإدارتها: من الأهمية بمكان قياس قيم طول وقطر وإزاحة كل أداة بدقة وإدخالها في وحدة تحكم CNC. قد تؤدي بيانات الأداة الخاطئة إلى أخطاء في المعالجة وإنتاج خردة. توفر أجهزة الضبط المسبق للأداة (tool presetter) دقة مطلقة في هذه العملية.
- الصيانة والتشحيم المنتظم: يجب فحص الأجزاء المتحركة لذراع تغيير الأدوات، وآليات فهرسة المخزن، ونظام قضيب سحب عمود الدوران بانتظام وتشحيمها وفقًا لتعليمات الشركة المصنعة. قد تؤدي المكونات البالية أو المتسخة إلى سقوط الأدوات أو أعطال. يجب فحص حالة تآكل مقابض حاملات الأدوات (الأصابع) بشكل دوري.
- موازنة حمل الأدوات وحدود الوزن: توزيع وزن الأدوات في المخزن مهم. قد يؤدي وضع أدوات ثقيلة جدًا في فتحات متتالية أو تجاوز سعة المخزن إلى إجهاد ميكانيكي وتقصير عمر المخزن أو الذراع. يجب التأكد من الالتزام بحدود وزن كل أداة.
- الظروف البيئية والتحكم في التلوث: يمكن أن تتسبب الملوثات مثل الرقائق، سائل التبريد، وبخار الزيت في إتلاف الآليات الدقيقة لنظام ATC. يجب فحص الأغطية الواقية وأنظمة نفخ الهواء حول المخزن والذراع بانتظام وتنظيفها لمنع دخول الملوثات.
- بروتوكولات السلامة وتدريب المشغلين: تحتوي أنظمة ATC على أجزاء متحركة عالية السرعة. يجب أن يكون المشغلون مدربين تدريباً كاملاً على مبادئ تشغيل النظام، وإجراءات التوقف في حالات الطوارئ، وطرق التدخل الآمنة. يجب ضمان قفل أبواب الماكينة وعمل أقفال السلامة بشكل صحيح.
- مراقبة عمر الأداة واكتشاف الكسر: تضمن مراقبة عمر الأداة استبدال الأدوات البالية في الوقت المناسب، مما يحافظ على جودة المعالجة. تم تجهيز بعض الأنظمة بمستشعرات تكتشف كسر الأداة تلقائيًا، مما يمنع الأضرار المكلفة.
المشاكل الشائعة وحلولها
نظرًا لتعقيد أنظمة ATC، قد تنشأ مشاكل مختلفة. فيما يلي الأكثر شيوعًا ونهج الحلول:
- سقوط الأداة أو وضعها بشكل خاطئ: هذه إحدى أخطر المشاكل ويمكن أن تسبب أضرارًا جسيمة لقطعة العمل أو الأداة أو الماكينة.
- الأسباب: تآكل أو تلوث في مقابض حامل الأداة، عطل في قضيب سحب عمود الدوران، تلوث أو تلف في سطح تفتق الأداة، عطل في المستشعر (الذي يكتشف ما إذا كانت الأداة ممسوكة بشكل صحيح)، عدم كفاية ضغط الهواء.
- الحلول: افحص ونظف المقابض وأسطح التفتق بانتظام؛ استبدل المقابض البالية. افحص آلية قضيب السحب وتحقق من قيم الضغط. تأكد من أن المستشعرات ذات الصلة (اكتشاف الأداة، موضع الذراع) تعمل بشكل صحيح.
- أخطاء فهرسة المخزن: عدم قدرة المخزن على جلب الأداة المطلوبة إلى الموضع الصحيح أو انحشاره.
- الأسباب: عطل في محرك المخزن، انحشار ميكانيكي في آلية الفهرسة، عطل في مستشعرات الموضع، تلوث أو تلف في فتحات المخزن، عدم جلوس الأداة بشكل صحيح في الفتحة.
- الحلول: افحص حالة محرك المخزن ومحركه. افحص بصريًا للتأكد من عدم وجود انحشار ميكانيكي ونظفه. افحص إعداد ونظافة مستشعرات الفهرسة (مستشعرات التقارب). تأكد من أن حاملات الأدوات تجلس بالكامل في فتحات المخزن.
- وقت تغيير الأداة البطيء: دورة تغيير أداة تستغرق وقتًا أطول من المعتاد.
- الأسباب: آليات ذراع تغيير الأدوات البالية، انخفاض الضغط في النظام الهيدروليكي/الهوائي، إعداد خاطئ لمعلمات التحكم، تباطؤ بسبب الأدوات الثقيلة.
- الحلول: افحص وشحم الأجزاء المتحركة ومحامل الذراع. افحص قيم الضغط والتدفق الهيدروليكي/الهوائي. راجع معلمات سرعة تغيير الأداة في وحدة تحكم CNC. إذا لزم الأمر، فكر في استخدام أدوات أخف أو تحسين وضع الأدوات الثقيلة.
- انحشار الأداة (Jamming): انحشار الأداة في عمود الدوران أو في فتحة المخزن.
- الأسباب: تلوث/تلف حامل الأداة أو تفتق عمود الدوران، عدم عمل قضيب السحب بشكل صحيح، عدم محاذاة ذراع تغيير الأدوات بشكل خاطئ، استخدام حامل أداة خاطئ.
- الحلول: نظف أسطح التفتق وافحصها بحثًا عن أي تلف. اختبر قوة وحركة قضيب السحب. قم بمحاذاة ومعايرة ذراع تغيير الأدوات. تأكد دائمًا من استخدام النوع الصحيح من حامل الأداة.
نصيحة الخبير
تعتبر أنظمة تغيير الأدوات الأوتوماتيكي (ATC) من عجائب الهندسة المعقدة التي تقع في قلب الصناعة التحويلية الحديثة، وتلعب دورًا حاسمًا في تحقيق أهداف الكفاءة والدقة والأتمتة. بفضل هذه الأنظمة، يمكن لآلات CNC تنفيذ عمليات معالجة مختلفة دون انقطاع، مما يقلل من الحاجة إلى التدخل اليدوي، ويقصر أوقات الإنتاج، ويقلل من الأخطاء البشرية إلى الحد الأدنى. خاصة في الإنتاج بكميات كبيرة، ومعالجة الأجزاء المعقدة، والمنشآت التي تتطلب عمليات على مدار الساعة طوال أيام الأسبوع، فإن القيمة المضافة التي توفرها أنظمة ATC لا يمكن إنكارها. نصيحتي كخبير هي اعتماد نهج استباقي للاستفادة الكاملة من إمكانات هذه الأنظمة وضمان تشغيلها الخالي من المشاكل على المدى الطويل. تؤثر برامج الصيانة المنتظمة والوقائية، والفحص الدوري لمخزن الأدوات وآليات الذراع، ومعايرة المستشعرات الدقيقة، واستراتيجيات إدارة الأدوات الصحيحة بشكل مباشر على موثوقية النظام وأدائه. يعد التدريب المستمر للمشغلين وموظفي الصيانة على مبادئ تشغيل النظام، وأنماط الأعطال المحتملة، وإجراءات الطوارئ أمرًا حيويًا لكل من سلامة العمل واستمرارية الإنتاج. بالإضافة إلى ذلك، في سياق تحول الصناعة 4.0، يوفر دمج أنظمة ATC مع مستشعرات إنترنت الأشياء (IoT) لتطوير قدرات الصيانة التنبؤية (predictive maintenance) فرصًا كبيرة لتقليل أوقات التوقف غير المتوقعة وخفض التكاليف التشغيلية. يجب ألا ننسى أن نظام ATC المُدار جيدًا ليس مجرد مكون آلة، بل هو أيضًا حجر الزاوية للنمو المستدام في بيئة إنتاج تنافسية.
الأسئلة الشائعة
ما هي أنظمة تغيير الأدوات الأوتوماتيكي (ATC)؟
أنظمة تغيير الأدوات الأوتوماتيكي (ATC) هي مكونات حيوية في ماكينات CNC ومراكز المعالجة، تتيح تغيير أدوات القطع بسرعة ودقة دون تدخل بشري. هذا يزيد من كفاءة الإنتاج ويقلل من الأخطاء.
ما هي المكونات الرئيسية لنظام ATC؟
تتكون أنظمة ATC بشكل أساسي من مخزن الأدوات (لتخزين الأدوات)، وذراع تغيير الأدوات (لنقل الأدوات)، وآلية تثبيت الأدوات المتكاملة مع عمود الدوران. يتم التحكم في هذه المكونات بواسطة وحدة تحكم CNC.
ما هي أنواع مخازن الأدوات المتوفرة؟
تشمل الأنواع الشائعة مخازن الأدوات الأسطوانية (لسعات أقل)، والسلسلية (لسعات عالية)، والقرصية (للآلات المدمجة). يختلف اختيار النوع حسب سعة الأدوات المطلوبة وحجم الماكينة.
كم يستغرق تغيير الأداة في نظام ATC؟
تتراوح أوقات تغيير الأدوات النموذجية (من شريحة إلى شريحة) من 3 إلى 8 ثوانٍ، ولكن في الآلات الحديثة يمكن أن تكون أسرع، حوالي 2-5 ثوانٍ، اعتمادًا على نوع الماكينة وتصميم الذراع.
ما هي المشاكل الشائعة التي قد تواجه أنظمة ATC وكيف يمكن حلها؟
تشمل المشاكل الشائعة سقوط الأدوات أو وضعها بشكل خاطئ، وأخطاء فهرسة المخزن، وبطء وقت تغيير الأدوات، وانحشار الأدوات. يمكن حل معظمها من خلال الصيانة الدورية، والضبط الصحيح، والتحقق من المستشعرات والضغط.
