مقدمة وتحليل فني: كيفية منع انقطاع الكابلات داخل سلسلة الطاقة؟

تعتبر الأنظمة المتحركة في قلب الأتمتة الصناعية ذات أهمية حاسمة لكفاءة واستمرارية عمليات الإنتاج. ومن المكونات الأساسية لهذه الأنظمة هي سلاسل الطاقة (المعروفة أيضًا باسم حاملات الكابلات أو قنوات الكابلات)، والتي تتمثل مهمتها في نقل خطوط الكهرباء والبيانات والهيدروليك والهواء المضغوط بأمان وانتظام إلى أجزاء الماكينة المتحركة. خاصة في البيئات الديناميكية مثل تطبيقات الروبوتات، ماكينات CNC راوتر، أنظمة مناولة المواد، وحدات التخزين والاسترجاع، تتعرض الكابلات حتمًا لإجهادات ميكانيكية مستمرة مثل الانحناء، الشد، الالتواء، والضغط. يمكن أن يؤدي ذلك إلى تآكل الكابلات المختارة بشكل خاطئ أو المركبة بشكل سيء بمرور الوقت، وتلف عزلها، وفي النهاية إلى انقطاع الموصلات، مما يسبب أعطالًا في النظام. لا يتسبب انقطاع الكابلات في توقف الإنتاج وإصلاحات مكلفة فحسب، بل يمكن أن يشكل أيضًا مخاطر على السلامة. تهدف هذه المقالة الفنية والدليل الميداني إلى تزويد محترفي الأتمتة الصناعية بنظرة شاملة حول كيفية منع انقطاع الكابلات داخل سلسلة الطاقة، وتقديم معلومات مفصلة حول اختيار المنتج الصحيح، وتقنيات التركيب، واستراتيجيات الصيانة. هدفنا هو إطالة عمر الأنظمة، وتقليل أوقات الأعطال، وزيادة الموثوقية التشغيلية إلى أقصى حد.

مبدأ العمل والبيانات الفنية: كيفية منع انقطاع الكابلات داخل سلسلة الطاقة؟

ما يجب مراعاته في الموقع: كيفية منع انقطاع الكابلات داخل سلسلة الطاقة؟

• الاختيار الصحيح للكابل: يجب استخدام كابلات مصممة خصيصًا لتطبيقات سلسلة الطاقة، وذات مرونة عالية. لا يمكن للكابلات الثابتة القياسية أو الكابلات المرنة العادية تحمل إجهاد الانحناء المستمر وستتعطل في وقت قصير. عند اختيار الكابل؛ يجب مراعاة عوامل مثل فئة انحناء الموصل (على سبيل المثال، IEC 60228 الفئة 6)، مادة العزل (PVC, PUR, TPE)، مقاومة الغلاف الخارجي للتآكل، الزيت، والمواد الكيميائية، مقاومة الالتواء، والحد الأدنى لنصف قطر الانحناء. في كابلات البيانات، يعد نوع الدرع وفعاليته أمرًا بالغ الأهمية لسلامة الإشارة. يعد اختيار الكابل الخاطئ السبب الأكثر شيوعًا للانقطاعات.

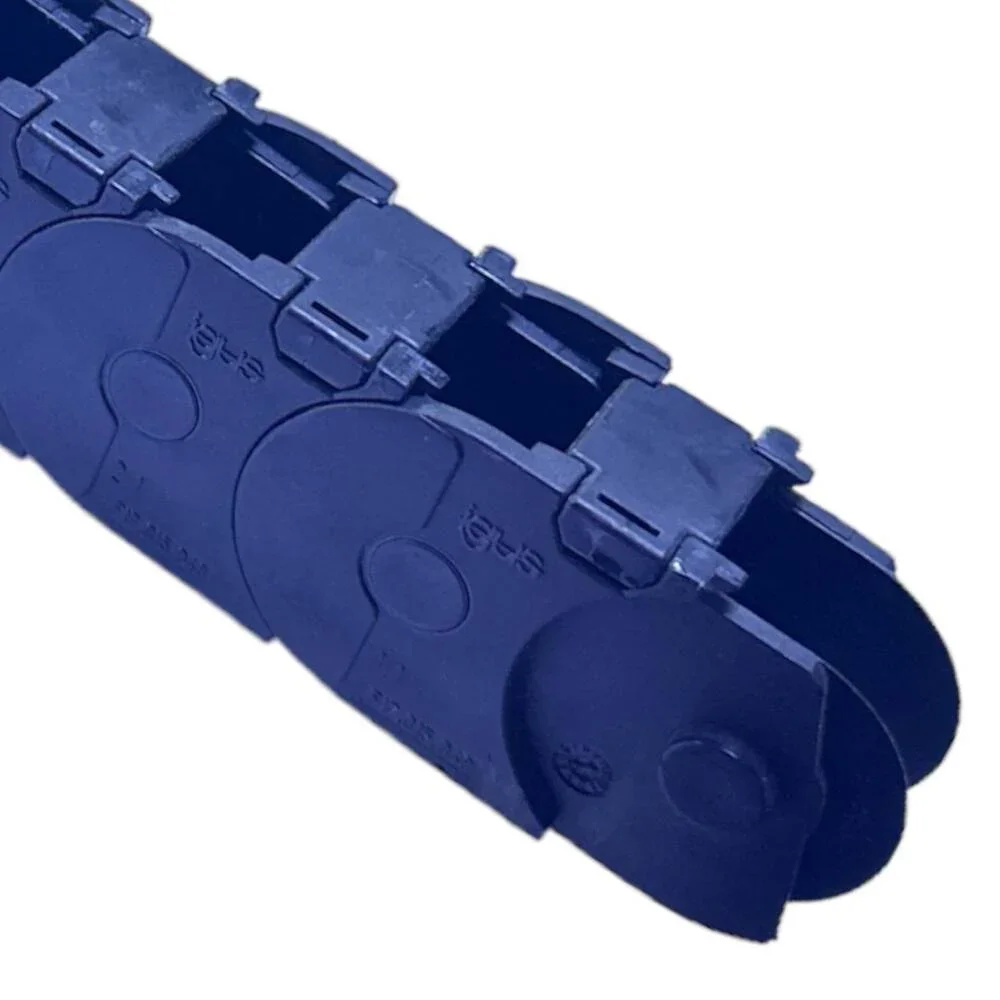

• الاختيار الصحيح لسلسلة الطاقة وتحديد الأبعاد: يجب اختيار سلسلة الطاقة نفسها بشكل صحيح. يجب أن يكون الارتفاع والعرض الداخلي للسلسلة كبيرًا بما يكفي لاستيعاب جميع الكابلات والخراطيم بشكل مريح، ولكن ليس كبيرًا بشكل غير ضروري. يجب أن يفي الحد الأدنى لنصف قطر الانحناء بمتطلبات الكابل ذي أكبر نصف قطر انحناء سيتم استخدامه داخل السلسلة. تحدد معلمات مثل الطول غير المدعوم للسلسلة، مسافة السفر، السرعة، والتسارع، مادة السلسلة (بوليمر أو فولاذ) وهيكلها. يجب استخدام فواصل (seperators) داخل السلسلة لمنع الكابلات من الاحتكاك ببعضها البعض وضمان التوضع المنتظم. يجب الحفاظ على نسبة التعبئة بين 60-70% لترك مساحة حركة للكابلات.
• تقنيات التركيب الصحيحة:
  • تخفيف الإجهاد (Strain Relief): يجب استخدام عناصر تخفيف الإجهاد في كلا الطرفين المتحرك والثابت للكابلات. تمنع هذه العناصر الكابلات من الشد المفرط والانحناء عند نقاط التوصيل أو نقاط الدخول/الخروج من السلسلة. يجب أن تمسك عناصر تخفيف الإجهاد الغلاف الخارجي للكابل بإحكام، ولكن دون إتلاف الموصلات الداخلية.
  • ترتيب الكابلات: من الضروري وضع الكابلات داخل سلسلة الطاقة بشكل منظم لمنعها من التشابك أو الانضغاط. يجب وضع الكابلات الثقيلة في الأسفل، والكابلات الخفيفة وكابلات الإشارة في الأعلى. يجب وضع كابلات الطاقة والبيانات في قنوات منفصلة أو بمسافة كافية لمنع التداخل الكهرومغناطيسي.
  • منع الالتواء: يجب التأكد من عدم التواء الكابلات أثناء التركيب. إذا تم تركيب كابل ملتوي حول محوره الخاص، فإن هذا الالتواء سيزداد مع الحركة المستمرة ويسبب أضرارًا جسيمة للهيكل الداخلي.
  • تقليل الاحتكاك: يجب استخدام فواصل مناسبة لتقليل احتكاك الكابلات داخل السلسلة أو ببعضها البعض، ويجب أن تكون الأسطح الداخلية للسلسلة ناعمة. إذا لزم الأمر، يمكن تفضيل طبقات وسيطة لتقليل الاحتكاك أو سلاسل ذات أسطح داخلية خاصة.
  • مساحة كافية: يجب ترك مساحة كافية للكابلات للتحرك بحرية داخل سلسلة الطاقة. يؤدي الامتلاء الزائد إلى انضغاط الكابلات وتآكلها وتعطلها مبكرًا.
• الصيانة الدورية والمراقبة: يجب فحص سلاسل الطاقة والكابلات بداخلها بصريًا بشكل منتظم.
  • فحص التآكل: يجب البحث عن علامات التآكل في الأغلفة الخارجية للكابلات مثل الشقوق، التلف، السحق، أو تغير اللون. يجب فحص نقاط توصيل السلسلة أو مناطق الانحناء بحثًا عن تآكل مفرط.
  • وضع الكابل: يجب التحقق مما إذا كانت الكابلات تحافظ على وضعها الصحيح داخل السلسلة، وما إذا كان هناك أي انزلاق أو عدم انتظام.
  • التلوث: يجب تنظيف الغبار أو الرقائق أو الزيوت أو الملوثات الأخرى المتراكمة داخل السلسلة. يمكن أن تزيد هذه الملوثات من الاحتكاك وتتلف أغلفة الكابلات.
  • نقاط تخفيف الإجهاد: تحقق بانتظام من إحكام وفعالية مشابك تخفيف الإجهاد. يمكن أن تسبب المشابك المفكوكة إجهادًا غير ضروري على الكابل.
  • سلامة السلسلة: يجب فحص سلسلة الطاقة نفسها بحثًا عن شقوق، كسور، أو ارتخاء في نقاط التوصيل. يمكن أن تتسبب وصلات السلسلة التالفة في انحناء غير طبيعي للكابلات.
• تقييم العوامل البيئية: يجب مراعاة عوامل مثل درجة الحرارة، الرطوبة، التعرض للمواد الكيميائية (الزيوت، سوائل التبريد)، الأشعة فوق البنفسجية، والصدمات الميكانيكية في البيئة التي يتم فيها التطبيق عند اختيار مواد الكابل والسلسلة. يمكن أن تؤدي درجات الحرارة المرتفعة جدًا أو المواد الكيميائية العدوانية إلى تقصير عمر أغلفة الكابلات القياسية بشكل كبير.

المشاكل الشائعة والحلول: كيفية منع انقطاع الكابلات داخل سلسلة الطاقة؟

تنبع معظم المشاكل التي تواجهها تطبيقات سلسلة الطاقة من اختيار المنتج الخاطئ، أو التركيب الخاطئ، أو الصيانة غير الكافية. فيما يلي المشاكل الشائعة والحلول المقترحة:

• انقطاع موصل الكابل (كسر داخلي): يحدث هذا عادة بسبب صغر نصف قطر انحناء الكابل أو استخدام الكابلات القياسية في التطبيقات الديناميكية. ينفد عمر التعب للموصلات بسبب الشد والضغط المفرط المستمر.
  • الحل: استخدم كابلات سلسلة طاقة خاصة ذات فئة مرونة عالية (مثل الفئة 6) تلبي الحد الأدنى لنصف قطر الانحناء المطلوب للتطبيق. لا تختار نصف قطر انحناء سلسلة الطاقة أصغر من متطلبات الكابل.
• تشقق أو تآكل الغلاف الخارجي للكابل: تنجم التشققات في الغلاف الخارجي عن تعرض الكابل للمواد الكيميائية، أو الأشعة فوق البنفسجية، أو درجات الحرارة المرتفعة، أو استخدام مادة غلاف ذات مقاومة تآكل غير كافية. أما التآكل فينتج عن احتكاك الكابلات ببعضها البعض أو بالسطح الداخلي للسلسلة.
  • الحل: اختر كابلات ذات أغلفة خارجية عالية الأداء مثل PUR أو TPE خاص، مناسبة للظروف البيئية (مقاومة للزيوت، الأشعة فوق البنفسجية، المواد الكيميائية). استخدم فواصل كافية داخل السلسلة لمنع تلامس الكابلات وتأكد من أن الأسطح الداخلية للسلسلة ناعمة.
• التواء الكابلات، التشابك، أو ‘التشكل الحلزوني’: يحدث تشابك الكابلات داخل سلسلة الطاقة أو اتخاذها أشكالًا حلزونية عادة بسبب عدم كفاية الفصل الداخلي، أو الامتلاء الزائد، أو التواء الكابل أثناء التركيب. تسبب هذه الحالات ضررًا للهيكل الداخلي للكابل.
  • الحل: استخدم فواصل مناسبة داخل سلسلة الطاقة لتوفير قناة منفصلة لكل كابل. حافظ على نسبة تعبئة السلسلة بين 60-70%. تأكد تمامًا من عدم التواء الكابلات أثناء التركيب؛ قم بفك الكابل من بكرة الكابل بشكل صحيح عند التركيب.
• فقدان الإشارة أو التداخل الكهرومغناطيسي (EMI): تنجم هذه المشاكل في كابلات البيانات أو الإشارة عن تلف الدرع، أو التأريض الخاطئ، أو عدم فصل كابلات الطاقة عن كابلات الإشارة بشكل كافٍ.
  • الحل: استخدم كابلات محمية عالية الجودة مصممة للتطبيقات الديناميكية. تأكد من تأريض الدرع بشكل صحيح من كلا الطرفين. انقل كابلات الطاقة والإشارة في قنوات منفصلة قدر الإمكان أو بفاصل معدني بينهما.
• انضغاط الكابل أو تعليق السلسلة: يحدث صعوبة في حركة سلسلة الطاقة أو توقفها التام بسبب الامتلاء الزائد داخل السلسلة، أو دخول أجسام غريبة، أو تلف في وصلات السلسلة.
  • الحل: تحقق من نسبة تعبئة السلسلة وقم بتحسين عدد الكابلات أو حجم السلسلة إذا لزم الأمر. نظف داخل السلسلة بانتظام. استبدل وصلات السلسلة أو العناصر التالفة على الفور.
• تلف في نقاط تخفيف الإجهاد: ينجم انقطاع الكابلات أو تقشير الغلاف الخارجي بالقرب من مشابك تخفيف الإجهاد عن تخفيف الإجهاد غير الكافي أو ضبط المشابك بشكل خاطئ.
  • الحل: استخدم مشابك تخفيف إجهاد مناسبة الحجم والنوع تمسك الغلاف الخارجي للكابل بإحكام، ولكن دون إتلاف الهيكل الداخلي. تأكد من إحكام ربط المشابك بالعزم الصحيح وأنها لا ترتخي بمرور الوقت.

الخاتمة ونصيحة الخبراء: كيفية منع انقطاع الكابلات داخل سلسلة الطاقة؟

يعد منع انقطاع الكابلات داخل سلسلة الطاقة أمرًا حيويًا لضمان التشغيل المستمر، والكفاءة، وفعالية التكلفة لأنظمة الأتمتة الصناعية. كما تم تفصيله في هذه المقالة الفنية، غالبًا ما تحدث هذه الأعطال نتيجة لمجموعة من العوامل مثل اختيار المكونات الخاطئ، والتركيب المعيب، والصيانة غير الكافية، بدلاً من سبب واحد. تُظهر خبرتنا الميدانية أن التوفير الصغير الذي يتم في البداية يمكن أن يؤدي إلى تكاليف أعطال وخسائر إنتاج أكبر بكثير على المدى الطويل. لذلك، من الضروري اعتماد نهج استباقي وشامل في كل مرحلة، من تصميم أنظمة سلسلة الطاقة إلى تشغيلها وصيانتها.

كنصيحة من الخبراء، دائمًا ما يجب مراعاة جميع المعلمات الديناميكية للتطبيق (مسافة السفر، السرعة، التسارع، نصف قطر الانحناء، الظروف البيئية)، وتفضيل أنظمة الكابلات والسلاسل عالية الجودة المصممة خصيصًا لسلاسل الطاقة. عند مقارنة منتجات الشركات المصنعة المختلفة في السوق، لا تركز فقط على السعر، بل ركز أيضًا على عدد دورات العمل المختبرة، وجودة المواد، وقدرة الدعم الفني. في مرحلة التركيب، اتبع تعليمات التركيب الخاصة بالشركة المصنعة بدقة، وكن دقيقًا بشكل خاص في مسائل تخفيف الإجهاد، وترتيب الكابلات، ونصف قطر الانحناء. تذكر أن عمر الكابل محدود بمتانة أضعف نقطة فيه. أخيرًا، لا تهمل الصيانة الدورية والفحص البصري أبدًا. يساعد اكتشاف علامات التآكل المبكرة في الكابلات والسلسلة على اتخاذ تدابير وقائية قبل حدوث أعطال كبيرة. سيساعد هذا النهج الشامل في زيادة موثوقية أنظمتك، مع تقليل التوقفات غير المتوقعة وتكاليف التشغيل.
