دور محركات السائر في التحكم بالحركة لماكينات CNC

محركات السائر هي أجهزة كهروميكانيكية تحول الإشارات الرقمية إلى خطوات ميكانيكية محددة ودقيقة. في ماكينات CNC، تُستخدم هذه المحركات عادةً لتحديد موضع رأس التشغيل أو حركات الطاولة بدقة. في أنظمة الحلقة المفتوحة (open-loop)، تضمن كل نبضة من المشغل دوران المحرك بزاوية معينة، ويتم تحويل هذا الدوران عادةً إلى حركة خطية عبر عمود لولبي (vidalı mil) أو نظام حزام وبكرة. هذه الدقة حيوية لعمليات تشغيل CNC التي تتطلب أشكالًا هندسية معقدة وتفاوتات ضيقة. يشير عزم الدوران الذي يولده محرك السائر مباشرة إلى مدى قوة وسرعة وسلاسة هذه الحركة.

يمكن أن يؤدي عزم الدوران غير الكافي إلى فقدان المحرك لخطواته (step loss) تحت الحمل، مما يؤدي إلى أخطاء في قطعة العمل، وانحرافات في الأبعاد، وحتى احتمال تلف الماكينة. من ناحية أخرى، يمكن أن يعني عزم الدوران الزائد تكلفة غير ضرورية، ومحركات أكبر وأثقل، واستهلاكًا أكبر للطاقة، وربما أوقات استجابة أبطأ. لذلك، يعد اختيار قيمة عزم الدوران الصحيحة توازنًا حاسمًا لتحقيق الأداء الأمثل والموثوقية وفعالية التكلفة لنظام CNC.

العوامل الرئيسية التي تحدد الحاجة إلى عزم الدوران

عند تحديد الحاجة إلى عزم دوران محرك السائر في ماكينات CNC، يجب مراعاة العديد من المعايير الهندسية. تؤثر هذه العوامل بشكل مباشر على اختيار المحرك وتشكل الأداء العام للنظام.

ميكانيكا الماكينة والقصور الذاتي

يؤثر الهيكل الميكانيكي لماكينة CNC بشكل مباشر على مقدار عزم الدوران الذي يجب أن يولده محرك السائر. يلعب خطوة أنظمة العمود اللولبي (lead screw) أو العمود الكروي (ball screw)، ونسب صندوق التروس (gearbox) أو البكرة المستخدمة في آلية القيادة، وكتلة المحاور المتحركة وقصورها الذاتي دورًا مهمًا. تتطلب أنظمة الجسرية الأكبر والأثقل، أو طاولات التشغيل الأكبر، أو المحاور الأطول، عزم دوران أكبر لبدء الحركة والتسارع والتباطؤ. تعد قوى الاحتكاك (في المحامل الخطية، الأعمدة اللولبية) عاملًا آخر يزيد من الحاجة إلى عزم الدوران. يعد القصور الذاتي والاحتكاك لجميع هذه المكونات الميكانيكية أمرًا بالغ الأهمية في تحديد متطلبات عزم الدوران الديناميكي للمحرك.

قوى القطع والمواد المراد تشغيلها

يولد الغرض الأساسي لماكينة CNC، وهو تشغيل المواد، قوى معينة أثناء القطع. تختلف قوى القطع هذه بشكل كبير اعتمادًا على نوع المادة المراد تشغيلها (الخشب، الألومنيوم، الفولاذ، المواد المركبة، إلخ)، هندسة أداة القطع، عمق القطع، كمية التمرير، ومعدل التغذية (feed rate). على سبيل المثال، ستكون هناك اختلافات كبيرة في متطلبات عزم الدوران بين ماكينة راوتر تعالج الخشب اللين وماكينة تفريز تعالج الفولاذ المقاوم للصدأ. يجب أن يكون المحرك قادرًا على توفير عزم دوران كافٍ ديناميكيًا للتغلب على قوى القطع هذه ومواصلة التشغيل دون فقدان الخطوات. بشكل عام، تتطلب المواد الأكثر صلابة واستراتيجيات القطع الأكثر قوة محركات ذات عزم دوران أعلى.

السرعة، التسارع، والدقة

تعد قدرة ماكينة CNC على العمل بسرعات عالية والتمتع بقدرة تسارع/تباطؤ سريعة أمرًا مهمًا من حيث الكفاءة. ومع ذلك، عند فحص منحنى عزم الدوران والسرعة (torque-speed curve) لمحركات السائر، يُلاحظ أن عزم الدوران الديناميكي ينخفض عادةً مع زيادة سرعة المحرك. لذلك، بالنسبة للتطبيقات عالية السرعة، يجب أن يكون المحرك قادرًا على توفير عزم دوران كافٍ حتى عند أقصى سرعة مطلوبة. بالإضافة إلى ذلك، تخلق التسارعات والتباطؤات السريعة طلبًا فوريًا على عزم دوران أكبر تحت أحمال القصور الذاتي العالية. توفر إعدادات الدقة العالية مثل التقسيم الدقيق (Microstepping) حركة أكثر سلاسة، ولكنها تتطلب من المشغل والمحرك تحقيق هذه الخطوات الدقيقة بعزم دوران كافٍ. تعد قيم السرعة والتسارع القصوى المطلوبة في النظام معلمات حاسمة في اختيار عزم دوران المحرك.

معايير اختيار عزم دوران محرك السائر والقيم الفنية

عند اختيار محرك سائر، لا يكفي التركيز فقط على قيمة عزم الدوران؛ يجب أيضًا مراعاة الخصائص التقنية الأخرى للمحرك وتوافقه مع النظام.

• عزم الإمساك (Holding Torque): يعبر عن مدى قوة احتفاظ المحرك بموقعه دون حركة عندما يكون مزودًا بالطاقة. عادة ما تكون هذه هي أعلى قيمة عزم دوران في ورقة بيانات المحرك. وهي مهمة لقدرة المحرك على الحفاظ على موقعه تحت الحمل.
• عزم الدوران الديناميكي (Dynamic Torque): هو عزم الدوران الذي يمكن للمحرك توليده أثناء الحركة بسرعات مختلفة. تنخفض هذه القيمة عادة مع زيادة السرعة. في تطبيقات CNC، الأهم هو عزم الدوران الديناميكي الذي يمكن للمحرك توفيره عند السرعات المستهدفة.
• القصور الذاتي للدوار (Rotor Inertia): القصور الذاتي للجزء الدوار من المحرك (الدوار). قد يعني القصور الذاتي العالي تسارعًا وتباطؤًا أبطأ، ولكن في بعض الحالات يمكن أن يقلل الرنين عن طريق مطابقة قصور النظام.
• زاوية الخطوة (Step Angle): الزاوية التي يدورها المحرك لكل نبضة (على سبيل المثال، 1.8 درجة أو 0.9 درجة). توفر زاوية الخطوة الأصغر دقة طبيعية أعلى. يمكن زيادة هذه الدقة باستخدام التقسيم الدقيق (Microstepping).
• التيار المقنن (Rated Current): كمية التيار التي يحتاجها المحرك لتوليد عزم الدوران الكامل. يجب أن يكون المشغل قادرًا على توفير هذا التيار.
• المحاثة (Inductance): المقاومة الحثية لملفات المحرك. يمكن أن تتسبب المحاثة العالية في انخفاض عزم الدوران، خاصة عند السرعات العالية. المحركات ذات المحاثة المنخفضة أكثر ملاءمة لتطبيقات السرعة العالية.
• معيار NEMA (حجم المحرك): تحدد المعايير مثل NEMA 17، NEMA 23، NEMA 34، NEMA 42 حجم شفة المحرك، وبالتالي حجمه المادي العام وقدرته على عزم الدوران. يشير رقم NEMA الأكبر عادة إلى قدرة عزم دوران أعلى.

جدول الاختيار والمقارنة الفنية

توافق المحرك والمشغل: مفتاح التحسين

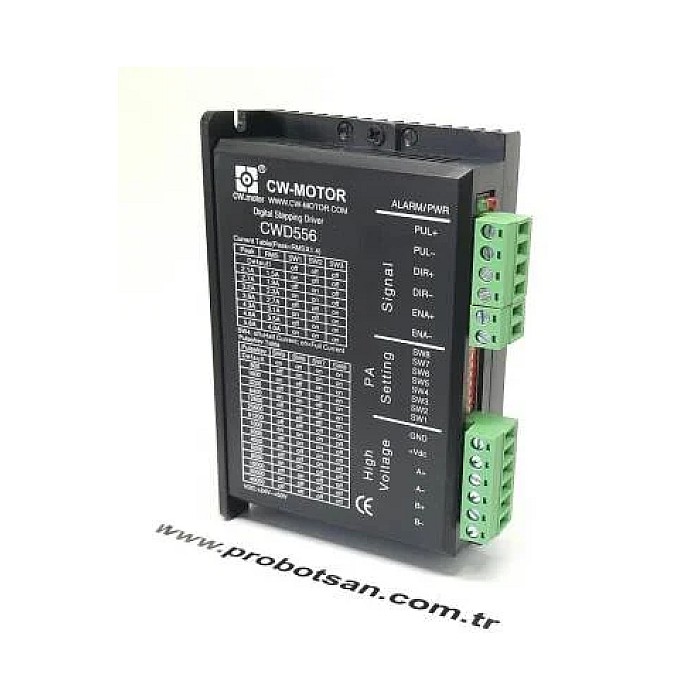

لا يقل اختيار محرك السائر أهمية عن اختيار مشغل المحرك (driver) الذي سيقوم بتشغيل هذا المحرك بشكل صحيح. يؤثر توافق المحرك والمشغل بشكل مباشر على الأداء العام للنظام وموثوقيته وعمره الافتراضي. يجب أن يكون المشغل قادرًا على توفير التيار المقنن للمحرك وأن يعمل بتوافق مع محاثة المحرك.

يمكن أن تساعد المشغلات عالية الجهد المحرك على توليد عزم دوران أكبر عند السرعات العالية، لأنها توفر تدفقًا أسرع للتيار. تتيح المشغلات التي تحتوي على ميزة التقسيم الدقيق (Microstepping) الحصول على حركات أكثر سلاسة ودقة عن طريق تقليل زاوية خطوة المحرك افتراضيًا. بالإضافة إلى ذلك، تحتوي بعض المشغلات المتقدمة على ميزات مثل تخميد الرنين (anti-resonance) وخفض التيار التلقائي. يمنع تخميد الرنين المحرك من الاهتزاز بسرعات معينة، مما يضمن تشغيلًا أكثر استقرارًا، بينما يقلل خفض التيار التلقائي التيار عندما يتوقف المحرك، مما يقلل من التسخين واستهلاك الطاقة. يمكن أن يمنع اختيار المشغل الخاطئ المحرك من تقديم أدائه الكامل، مما يؤدي إلى ارتفاع درجة حرارته أو فقدان الخطوات.

التوصيلات الكهربائية هي أيضًا عنصر لا ينبغي إغفاله. يجب أن تكون مساحة مقطع الكابلات التي ستحمل تيارًا عاليًا كافية، ومن المهم أن تكون محمية بشكل مناسب لمنع التداخل الكهرومغناطيسي (EMI). يعد توصيل المحرك والمشغل بشكل صحيح (ترتيب الطور) وتوفير تبريد كافٍ أمرًا ضروريًا أيضًا للتشغيل طويل الأمد والمستقر.

تجارب Mermak CNC من التطبيقات الميدانية

بصفتنا Mermak CNC، وبفضل سنوات الخبرة الميدانية، تابعنا عن كثب اختيارات وأداء محركات السائر في العديد من تطبيقات CNC المختلفة. تكشف ملاحظاتنا مرة أخرى عن أهمية ظروف العالم الحقيقي والأحمال الديناميكية، بالإضافة إلى حسابات عزم الدوران النظرية. خاصة في التطبيقات التي يتم فيها تشغيل مواد صلبة أو التي تستهدف سرعات وتسارعات عالية، فإن فحص منحنى عزم الدوران الديناميكي بعناية، بالإضافة إلى عزم الإمساك الثابت الذي تحدده الشركة المصنعة للمحرك، له أهمية كبيرة. إحدى المشكلات الأكثر شيوعًا التي واجهناها مع عملائنا هي فقدان الخطوات بسبب عزم الدوران غير الكافي. يحدث هذا عادةً بسبب التقليل من شأن عوامل مثل القصور الذاتي الميكانيكي للماكينة، وقوى القطع اللحظية التي تطبقها الأداة على قطعة العمل، أو الاحتكاك الأعلى من المتوقع.

بصفتنا مهندسي Mermak CNC، لاحظنا أنه في عملائنا الذين يقومون بتشغيل الألومنيوم والمعادن المماثلة، فإن ترك هامش أمان لعزم الدوران بنسبة 20-30% بالإضافة إلى الحسابات النظرية، يقلل بشكل كبير من فقدان الخطوات وتوقف الماكينة على المدى الطويل. بالإضافة إلى ذلك، يعد ضبط المشغل بشكل صحيح وتوفير جهد إمداد كافٍ للمحرك لتوليد أقصى عزم دوران له عاملًا حاسمًا. بشكل عام، يوفر الجمع بين مشغل عالي الجهد ومحرك سائر منخفض المحاثة أداء عزم دوران مرضيًا حتى عند السرعات العالية. أثناء الاختبارات الميدانية، يعد مراقبة السلوك الحراري للمحرك والمشغل، والكشف المسبق عن مشكلات ارتفاع درجة الحرارة المحتملة، واتخاذ تدابير التبريد اللازمة، أحد المبادئ الأساسية التي تتبناها Mermak CNC.

تحسين أداء النظام ونصائح الصيانة

لضمان تشغيل نظام CNC بمحرك سائر طويل الأمد وعالي الأداء، لا يلزم فقط اختيار المحرك الصحيح، بل يلزم أيضًا الصيانة الدورية وتحسين النظام.

• فحص النظام الميكانيكي: يجب فحص الأعمدة اللولبية، الصواميل، الوصلات، المحامل الخطية، والمحامل بانتظام وتنظيفها وتزييتها. يمكن أن تتسبب المكونات الميكانيكية البالية أو العالقة في استهلاك المحرك لعزم دوران زائد بشكل غير ضروري، مما يؤدي إلى فقدان الخطوات. قد لا تنقل وصلة معيبة عزم دوران المحرك بالكامل إلى العمود.
• مراجعة التوصيلات الكهربائية: يجب فحص جميع توصيلات الكابلات، وخاصة التوصيلات بين المحرك والمشغل، بانتظام بحثًا عن أي ارتخاء أو تآكل. يمكن أن تتسبب التوصيلات السيئة في انخفاض الجهد، وتقلبات التيار، وتشغيل المحرك بشكل غير منتظم. يعد الحفاظ على سلامة التدريع لمنع الضوضاء الكهرومغناطيسية أمرًا مهمًا.
• تحسين إعدادات المشغل: يجب تحسين حدود التيار، وإعدادات التقسيم الدقيق، ومعلمات تخميد الرنين (إن وجدت) لمشغل المحرك وفقًا لقيم ورقة بيانات المحرك والاحتياجات الديناميكية للماكينة. يمكن أن يتسبب التيار غير المضبوط بشكل صحيح في ارتفاع درجة حرارة المحرك أو توليد عزم دوران غير كافٍ.
• الإدارة الحرارية: يجب مراقبة درجات حرارة تشغيل كل من محرك السائر والمشغل. يمكن أن يتسبب ارتفاع درجة الحرارة المفرط في تلف دائم لملفات المحرك أو إلكترونيات المشغل. يجب تطبيق حلول تبريد إضافية (مروحة، مبرد) إذا لزم الأمر. تأكد من أن المحرك لا يتجاوز درجة حرارة التشغيل العادية.
• تشخيص فقدان الخطوات: يجب اختبار دقة الماكينة وقابليتها للتكرار بشكل دوري. عند ملاحظة علامات فقدان الخطوات (أخطاء في الأبعاد، تدهور جودة السطح)، يجب فحص احتكاك الميكانيكا أولاً، ثم التوصيلات الكهربائية، وإعدادات المشغل، وأخيرًا قدرة عزم دوران المحرك.
• تكامل البرامج ونظام التحكم: يجب تكوين إعدادات برنامج التحكم في CNC (CAM/Mach3/GRBL وما إلى ذلك) (حدود السرعة، منحدرات التسارع) بطريقة لا تتجاوز قدرة المحرك والنظام الميكانيكي. يمكن أن تتسبب ملفات تعريف التسارع العدوانية جدًا في فقدان الخطوات.

نصائح نهائية من منظور الخبراء

يعد اختيار عزم دوران محرك السائر لماكينة CNC الخاصة بك قرارًا هندسيًا معقدًا يتطلب تقييمًا دقيقًا لمجموعة من العوامل. الخطوات التي يجب اتخاذها للعثور على الحل الأمثل هي: أولاً، قم بإجراء تحليل ميكانيكي مفصل يتضمن القصور الذاتي والاحتكاك لجميع المكونات المتحركة في ماكينتك. ثم، احسب قوى القطع القصوى المطلوبة لأصعب المواد المراد تشغيلها وأكثر استراتيجيات القطع قوة. اختر المحرك مع هامش أمان، مع الأخذ في الاعتبار منحنى عزم الدوران الديناميكي للمحرك الذي يمكنه التغلب على هذه القوى والمقاومات الميكانيكية. قم بتوفير مشغل محرك مناسب للتيار المقنن للمحرك المختار ومصدر طاقة كافٍ. تذكر أن الحسابات على الورق هي نقطة بداية؛ يجب التحقق من أداء العالم الحقيقي باستخدام البيانات التي تم الحصول عليها في مراحل النماذج الأولية والاختبار. إذا كنت في شك أو كان لديك تطبيق خاص، فلا تتردد في طلب الدعم الهندسي من شركة متخصصة في الأتمتة الصناعية أو مورد. يعد اختيار محرك السائر الصحيح أحد أهم الخطوات التي ستتخذها لنجاح استثمارك في CNC.
