مقدمة وتحليل فني لطرق حساب الموديل في أنظمة تروس الجريدة المسننة (الكراكي)
أنظمة تروس الجريدة المسننة (Rack and Pinion) هي مكونات لا غنى عنها في الأتمتة الصناعية والتحكم في الحركة الميكانيكية، حيث تحول الحركة الدورانية بدقة وقوة إلى حركة خطية. بفضل قدرتها على تحمل الأحمال العالية، التكرارية، والقدرة على توفير مسافات شوط طويلة، تُستخدم هذه الأنظمة على نطاق واسع في الأذرع الروبوتية، ماكينات CNC، أنظمة مناولة المواد، أنظمة الجسر (Gantry systems)، وخطوط الأتمتة المختلفة. أحد أهم المعايير التي تحدد تصميم وأداء هذه الأنظمة هو قيمة الموديل (m). يؤثر الموديل بشكل مباشر على حجم التروس، سمك الأسنان، تباعد الأسنان، وبالتالي الأبعاد الكلية للنظام، قدرة تحمل الأحمال، والدقة. يحدد حساب الموديل الصحيح بشكل مباشر عمر نظام تروس الجريدة المسننة، كفاءته، مستوى الضوضاء، والأهم من ذلك، موثوقيته التشغيلية. يمكن أن يؤدي اختيار موديل خاطئ إلى تآكل مبكر، اهتزاز مفرط، فقدان الدقة، وحتى أعطال في النظام. تتناول هذه المقالة الفنية والدليل الميداني بالتفصيل طرق حساب الموديل في أنظمة تروس الجريدة المسننة، المبادئ الفنية ذات الصلة، الاعتبارات الميدانية، والحلول للمشكلات الشائعة للمهندسين والمصممين وخبراء الصيانة في قطاع الأتمتة الصناعية. هدفنا هو تقديم مصدر معلومات شامل للتغلب على التحديات التي تواجه تصميم وتطبيق هذا المكون الحيوي.
مبدأ العمل والبيانات الفنية لطرق حساب الموديل في أنظمة تروس الجريدة المسننة
يتكون نظام تروس الجريدة المسننة بشكل أساسي من مكونين رئيسيين: الترس الصغير (Pinion) والجريدة المسننة (Rack). عندما يدور الترس الصغير بواسطة محرك أو وحدة دفع، تظل أسنانه في تماس مستمر مع أسنان الجريدة المسننة، مما يحول الحركة الدورانية إلى حركة خطية. تعتمد كفاءة ودقة هذا التحويل على التوافق الهندسي بين الترس الصغير والجريدة المسننة. المفتاح لهذا التوافق هو معلمة الموديل (m). الموديل هو نسبة محددة في المعايير الدولية تعبر عن حجم التروس. بالنسبة للترس الدائري، يتم الحصول على الموديل بقسمة قطر الخطوة (d0) على عدد الأسنان (z): m = d0 / z. أما بالنسبة للجريدة المسننة، نظرًا لاعتبارها ترسًا دائريًا بنصف قطر لا نهائي، يرتبط الموديل مباشرة بـ الخطوة المحيطية (p). الخطوة المحيطية هي المسافة من نقطة معينة على سن إلى نفس النقطة على السن التالي، ويتم حسابها بالصيغة p = π * m. هذا يشير إلى أن الجريدة المسننة ستتحرك خطيًا بمقدار π ضعف كل وحدة موديل. يجب اختيار الموديل الصحيح بناءً على توقعات أداء النظام. تشير قيم الموديل الأكبر إلى أسنان أكثر سمكًا، وبالتالي قدرة أعلى على تحمل الأحمال ومتانة أكبر. ومع ذلك، يمكن أن تؤدي الموديلات الكبيرة أيضًا إلى أحجام تروس أكبر، وزيادة محتملة في الخلوص (backlash)، ودقة أقل. على العكس من ذلك، توفر الموديلات الصغيرة أسنانًا أرق، وقدرة تحمل أحمال أقل، ولكنها توفر دقة أعلى وتصاميم أكثر إحكامًا. في تطبيقات الأتمتة الصناعية، تُستخدم عادة سلاسل الموديل المتوافقة مع معايير ISO أو DIN (على سبيل المثال، 0.5، 1، 1.25، 1.5، 2، 2.5، 3، 4، 5، 6، 8، 10، 12…). يشكل الموديل أيضًا أساس المعلمات الهندسية الأخرى المهمة للتروس:
- ارتفاع رأس السن (ha): يُؤخذ عادةً ha = m. هذه هي المسافة الرأسية من الخطوة المحيطية إلى قمة السن.
- ارتفاع جذر السن (hf): يُؤخذ عادةً hf = 1.25 * m. هذه هي المسافة الرأسية من الخطوة المحيطية إلى قاع السن.
- الارتفاع الكلي للسن (h): h = ha + hf = 2.25 * m. هذه هي المسافة الرأسية الكلية من أعلى نقطة في السن إلى أدنى نقطة.
- سمك السن (s): هو عرض السن على الخطوة المحيطية، ويُؤخذ بشكل مثالي s = p / 2 = π * m / 2.
- خلوص السن (c): هو الخلوص الشعاعي بين سنين متطابقين، وعادةً ما يُؤخذ c = 0.25 * m. يوفر هذا الخلوص مساحة للتشحيم ويمنع انحشار التروس، ولكن الخلوص المفرط يمكن أن يؤدي إلى فقدان الدقة (backlash).
- زاوية الضغط (α): تُوحد عادةً عند 20 درجة. تحدد هذه الزاوية اتجاه القوة التي تمارسها الأسنان على بعضها البعض وتؤثر على شكل مقاطع التروس.

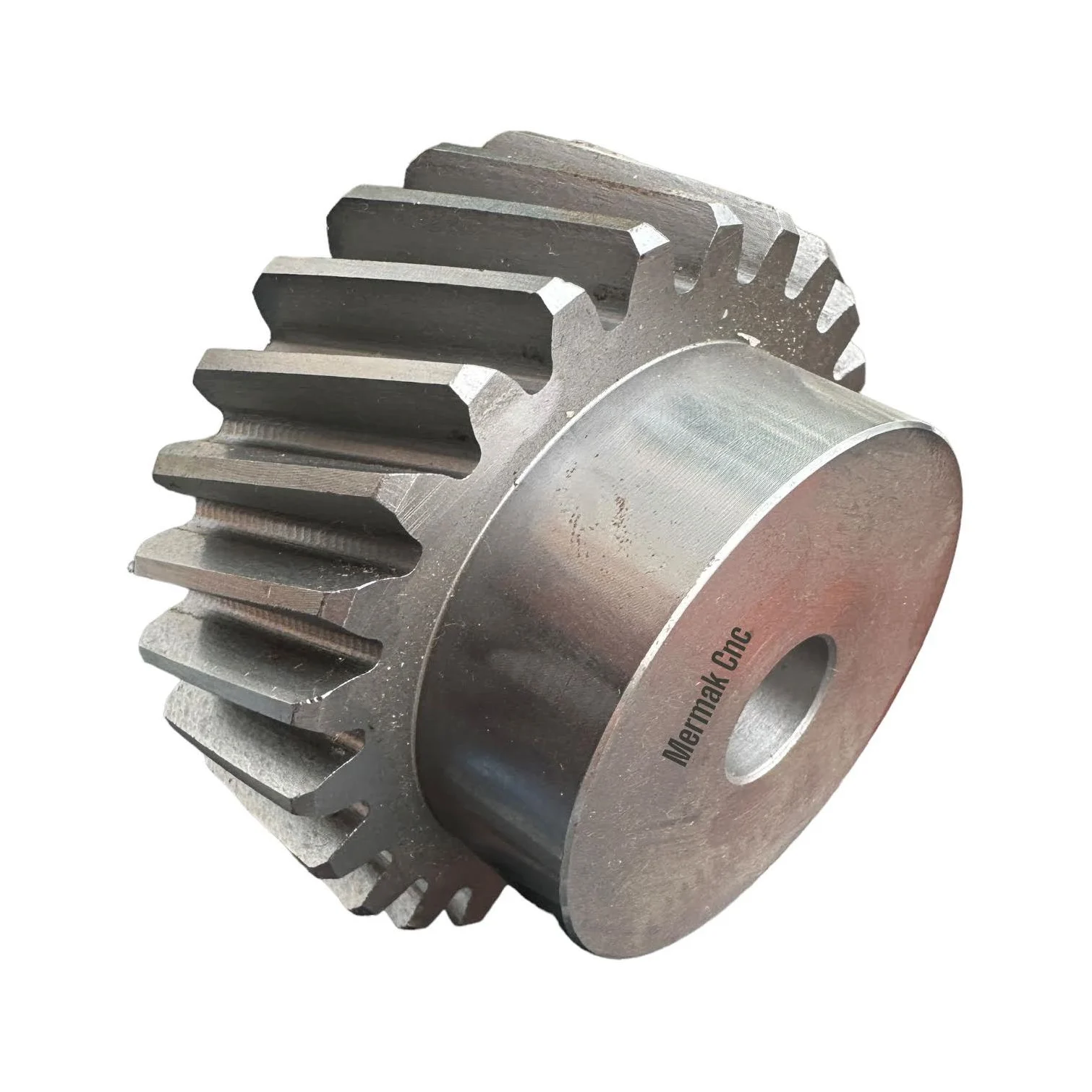

تضمن هذه المعلمات أن يتطابق الترس الصغير والجريدة المسننة بسلاسة ويوفران خصائص الأداء المطلوبة. في تروس الجريدة المسننة الحلزونية، يكون حساب الموديل أكثر تعقيدًا قليلاً، ويتم التمييز بين الموديل العادي (mn) والموديل المحوري (mx). يتم تضمين زاوية الحلزون (β) أيضًا في المعادلات، ويتم حسابها بعلاقات مثل mn = m * cos(β). يمكن أن توفر التروس الحلزونية تشغيلًا أكثر هدوءًا وقدرة أعلى على تحمل الأحمال مقارنة بالتروس المستقيمة، ولكن إنتاجها وتركيبها يتطلبان دقة أكبر. عند اختيار الموديل، يجب تقييم عوامل مثل أقصى قدرة تحمل للنظام، سرعة التشغيل، دقة التحديد المطلوبة، الحجم الكلي للنظام، التكلفة، والظروف البيئية معًا. على سبيل المثال، تُفضل الموديلات الأكبر للتطبيقات عالية السرعة وعالية العزم، بينما يمكن استخدام الموديلات الأصغر في التطبيقات المصغرة التي تتطلب تحديدًا دقيقًا. بالإضافة إلى ذلك، فإن مادة تروس الجريدة المسننة (مثل فولاذ C45، الفولاذ المقاوم للصدأ) وما إذا كانت قد خضعت للمعالجة الحرارية هي عوامل مهمة تؤثر على قدرة تحمل الأحمال وعمرها الافتراضي. يعد تحديد الموديل بشكل صحيح خطوة أساسية لضمان موثوقية النظام واستدامته.
| المعلمة | القيمة/الوصف |
|---|---|
| الموديل (m) | النسبة الأساسية التي تحدد حجم الترس (مم). d0/z للترس الصغير، p/π للجريدة المسننة. |
| الخطوة المحيطية (p) | المسافة بين الأسنان (p = π * m). حاسمة للحركة الخطية للجريدة المسننة. |
| ارتفاع رأس السن (ha) | ارتفاع السن من الخطوة المحيطية إلى القمة (عادة ha = m). |
| ارتفاع جذر السن (hf) | ارتفاع السن من الخطوة المحيطية إلى الجذر (عادة hf = 1.25 * m). |
| الارتفاع الكلي للسن (h) | الارتفاع الكلي للسن (h = ha + hf = 2.25 * m). |
| خلوص السن (c) | الخلوص الشعاعي بين الأسنان المتطابقة (عادة c = 0.25 * m). |
| زاوية الضغط (α) | زاوية ميل مقطع السن (معيارية 20 درجة). |
| عدد أسنان الترس الصغير (z) | عدد الأسنان على الترس الصغير. حاسم للتطابق مع الجريدة المسننة. |
اعتبارات ميدانية في أنظمة تروس الجريدة المسننة
- اختيار المواد والمعالجة الحرارية: تؤثر مادة الجريدة المسننة والترس الصغير بشكل مباشر على قدرة تحمل الأحمال وعمر النظام. تزيد الفولاذ عالي القوة (مثل C45، 42CrMo4) والمعالجات الحرارية المناسبة (التصليد بالحث، الكربنة) من مقاومة التآكل والمتانة للتروس. توفر الجرائد المسننة المصلدة والمشحوذة دقة أعلى وعمرًا أطول. يجب اختيار المجموعة الصحيحة من المواد والمعالجة الحرارية وفقًا للعزم المطلوب، السرعة، وظروف بيئة التشغيل. يوفر الفولاذ المقاوم للصدأ مقاومة للتآكل، بينما يمكن أن تقلل الطلاءات الخاصة الاحتكاك.
- دقة التركيب والتوازي: يعتمد أداء أنظمة تروس الجريدة المسننة بشكل كبير على دقة التركيب. يعد تثبيت الجريدة المسننة بشكل متوازٍ ومستوٍ تمامًا على سطح التركيب أمرًا حيويًا. حتى أصغر خطأ في التوازي يمكن أن يؤدي إلى توزيع غير متوازن للحمل بين الأسنان، واحتكاك مفرط، وضوضاء، وتآكل مبكر. يعد التركيز الصحيح للترس الصغير بالنسبة للجريدة المسننة ومنع الانزياح المحوري أمرًا بالغ الأهمية أيضًا. يجب التحقق من دقة التركيب باستخدام أدوات محاذاة الليزر أو أجهزة القياس الدقيقة.
- ضبط خلوص السن (Backlash): خلوص السن هو الفجوة الصغيرة بين الأسنان المتطابقة. يسمح الخلوص الأمثل بالتشحيم ويمنع انحشار الأسنان، بينما يقلل الخلوص المفرط من دقة التحديد ويسبب الاهتزاز. عند تركيب النظام، يجب ضبط قيمة خلوص السن الموصى بها من قبل الشركة المصنعة بدقة. عادةً، تُفضل أنظمة “الخلوص الصفري” (zero backlash) أو ذات الخلوص المنخفض جدًا للتطبيقات الديناميكية. يمكن تحقيق ذلك باستخدام آليات ضبط الخلوص المصممة خصيصًا أو التروس الصغيرة ذات التحميل المسبق.
- التشحيم والصيانة: لا يمكن لأنظمة تروس الجريدة المسننة أن تعمل بكفاءة بدون تشحيم منتظم وصحيح. يقلل التشحيم الاحتكاك، ويمنع التآكل، ويشتت الحرارة، ويوفر حماية ضد التآكل. يجب اختيار الشحم أو الزيت المناسب لظروف التطبيق (درجة الحرارة، الحمل، السرعة) ويجب فحص التشحيم وتجديده في الفترات المحددة من قبل الشركة المصنعة. توفر أنظمة التشحيم الأوتوماتيكية ميزة كبيرة، خاصة في الأنظمة التي يصعب الوصول إليها أو التي تعمل باستمرار. يجب فحص حالة التروس والمحامل بشكل دوري، ويجب اكتشاف علامات التآكل أو التلف في مرحلة مبكرة.
- العوامل البيئية والحماية: يمكن أن يؤثر الغبار والأوساخ والرطوبة والمواد الكيميائية المسببة للتآكل والتغيرات الشديدة في درجات الحرارة في بيئة التشغيل سلبًا على عمر وأداء أنظمة تروس الجريدة المسننة. في مثل هذه البيئات، من المهم تزويد الجريدة المسننة والترس الصغير بأغطية واقية، أو أغطية، أو حاويات محكمة الإغلاق. يجب تفضيل مكونات الفولاذ المقاوم للصدأ أو المكسوة بطلاء خاص في البيئات العدوانية. يمكن أن تؤدي التغيرات الشديدة في درجات الحرارة إلى تمدد وانكماش المواد، مما يؤثر على خلوص الأسنان، لذلك يجب الانتباه إلى التوازن الحراري.
- قدرة تحمل الأحمال وحدود السرعة: يجب اختيار الموديل بناءً على أقصى الأحمال الساكنة والديناميكية التي سيتعرض لها النظام. يجب فحص جداول قدرة تحمل الأحمال وحدود السرعة المنشورة من قبل الشركة المصنعة بعناية. التشغيل فوق الحدود المحددة يؤدي إلى إجهاد الأسنان، وكسرها، وتآكل مبكر. إذا لزم الأمر، يجب تفضيل موديل أكبر أو تروس عالية الجودة (مصلدة ومشحوذة). يمكن أن تكون الأحمال الديناميكية (التسارع/التباطؤ) أكثر أهمية من الأحمال الساكنة ويجب تضمينها في الحسابات.
المشكلات الشائعة والحلول في أنظمة تروس الجريدة المسننة
يمكن أن تواجه أنظمة تروس الجريدة المسننة مشاكل مختلفة إذا لم يتم تصميمها وصيانتها بشكل صحيح. تنبع معظم هذه المشاكل من اختيار الموديل، أو التركيب، أو نقص الصيانة:
- الضوضاء والاهتزاز المفرط: يحدث هذا عادةً بسبب ضبط خاطئ لخلوص الأسنان، أو خطأ في التوازي بين الترس الصغير والجريدة المسننة، أو أخطاء في مقطع السن، أو تشحيم غير كافٍ.
- الحل: اضبط خلوص الأسنان وفقًا لتوصيات الشركة المصنعة. تحقق من توازي الجريدة المسننة مع سطح التركيب وتركيز الترس الصغير باستخدام أدوات قياس دقيقة وقم بالتصحيح. تحقق من جودة التروس (فئة ISO/DIN)، واستخدم تروسًا عالية الدقة إذا لزم الأمر. وفر تشحيمًا مناسبًا وكافيًا.
- تآكل الأسنان وكسرها: يحدث هذا بسبب اختيار موديل غير كافٍ (أقل من قدرة تحمل حمل النظام)، أو مادة أو معالجة حرارية خاطئة، أو تشحيم غير كافٍ، أو دخول مواد غريبة، أو تحميل زائد.
- الحل: أعد تقييم أحمال التطبيق بشكل صحيح، وإذا لزم الأمر، استخدم تروسًا ذات موديل أكبر أو أكثر متانة (مصلدة، مشحوذة). تحقق من مادة ومعالجة التروس. وفر تشحيمًا منتظمًا ومناسبًا. استخدم محددات عزم الدوران أو حماية إلكترونية لمنع التحميل الزائد للنظام. أضف أغطية مناسبة للحماية من الغبار والأوساخ في البيئة.
- فقدان الدقة (زيادة الخلوص): يحدث زيادة خلوص الأسنان بمرور الوقت عادةً بسبب تآكل الأسنان، أو ارتخاء براغي التركيب، أو ضبط أولي خاطئ.
- الحل: أعد ضبط خلوص الأسنان وتحقق من قيم عزم براغي التركيب. استبدل التروس المتآكلة. للتطبيقات التي تتطلب دقة أعلى، فكر في استخدام تروس صغيرة ذات خلوص صفري أو أنظمة ذات خلوص قابل للتعديل. اختر مكونات ووصلات أكثر صلابة في تصميم النظام.
- الانحشار أو التشغيل الثقيل: يحدث الاحتكاك المفرط أو الانحشار بين الأسنان عادةً بسبب خلوص أسنان ضيق جدًا، أو أخطاء في التوازي أو التركيز في التركيب، أو التمدد الحراري، أو عدم استقامة الجريدة المسننة.
- الحل: اضبط خلوص الأسنان وفقًا لتوصيات الشركة المصنعة. تحقق من استقامة الجريدة المسننة وتوازي التركيب. راقب درجة حرارة التشغيل واتخذ تدابير تبريد إذا لزم الأمر. وفر تشحيمًا كافيًا وذا لزوجة صحيحة.
- الارتخاء أو الصلابة غير الكافية في النظام: لا يتعلق هذا بالتروس فقط، بل يمكن أن ينبع من الصلابة غير الكافية للهيكل الميكانيكي بأكمله (الشاسيه، المحامل، عناصر التوصيل).
- الحل: أعد تقييم صلابة الهيكل الميكانيكي بأكمله وعناصر التوصيل. استخدم شاسيهات أو دعامات أقوى وأكثر صلابة. تحقق من متانة المحامل ووصلات العمود. تأكد من اختيار الموديل الصحيح، لأن الموديل غير الكافي يؤثر بشكل غير مباشر على المتانة الكلية للنظام.
خاتمة ونصيحة الخبراء حول طرق حساب الموديل في أنظمة تروس الجريدة المسننة
حساب الموديل في أنظمة تروس الجريدة المسننة هو أكثر بكثير من مجرد تطبيق صيغة بسيطة؛ إنه قرار هندسي حاسم يشكل قلب النظام وأساس أدائه. في مواجهة المتطلبات المتزايدة للسرعة والدقة والموثوقية في الأتمتة الصناعية، يعد الاختيار الصحيح للموديل والتحديد الدقيق للمعلمات الهندسية الأخرى المرتبطة به مفتاحًا لتشغيل النظام بكفاءة وخلو من المشاكل وعمر طويل. من وجهة نظر الخبير، يجب أن يجمع اختيار الموديل بين الحسابات النظرية وخبرة التطبيق ومعرفة المواد وفهم تحملات التصنيع. لا ينبغي أن ننسى أن أفضل اختيار للموديل يمكن أن يذهب سدى بسهولة بسبب دقة التركيب غير الكافية، أو التشحيم المهمل، أو الحماية البيئية غير المناسبة. لذلك، يجب إيلاء أقصى قدر من الاهتمام لكل خطوة، بدءًا من مرحلة التصميم، واختيار المواد، وجودة التصنيع، والتركيب، والإعدادات الأولية، وعمليات الصيانة المنتظمة. في التطبيقات المعقدة، يتيح الاستفادة من أدوات المحاكاة المتقدمة مثل تحليل العناصر المحدودة (FEA) تحديد نقاط الضعف المحتملة مسبقًا وتحسين التصميم. إن اتباع نهج شامل من خلال الرجوع دائمًا إلى الوثائق الفنية لمصنعي التروس والمعايير (ISO، DIN) والخبرة الميدانية سيضمن إنشاء أنظمة تروس الجريدة المسننة الأكثر دقة وموثوقية. إن تحقيق التوازن الصحيح بين التكلفة والأداء هو أهم مؤشر للمهارة الهندسية، وهذا التوازن ممكن من خلال الفهم الصحيح وتطبيق الموديل.
الأسئلة الشائعة
ما هو الموديل (m) ولماذا هو مهم في أنظمة تروس الجريدة المسننة؟
الموديل (m) هو معلمة أساسية تحدد حجم أسنان التروس. كلما زادت قيمة الموديل، كانت الأسنان أكبر وأكثر سمكًا، مما يزيد من قدرة تحمل الأحمال ولكن قد يقلل من الدقة. على العكس، الموديلات الأصغر تعني أسنانًا أرق، قدرة تحمل أحمال أقل، ولكن دقة أعلى وتصاميم أكثر إحكامًا.
كيف يتم حساب الموديل للترس الصغير والجريدة المسننة؟
يتم حساب الموديل للترس الصغير (Pinion) بقسمة قطر الخطوة (d0) على عدد الأسنان (z): m = d0 / z. أما بالنسبة للجريدة المسننة (Rack)، فيرتبط الموديل بالخطوة المحيطية (p) بالصيغة: p = π * m، حيث p هي المسافة بين نقطتين متماثلتين على سنين متتاليين.
ما هي العوامل التي يجب أخذها في الاعتبار عند اختيار الموديل المناسب؟
يجب مراعاة عدة عوامل مثل أقصى حمل ثابت وديناميكي، سرعة التشغيل المطلوبة، دقة التحديد، الحجم الكلي للنظام، التكلفة، والظروف البيئية. كما أن مادة التروس والمعالجة الحرارية تلعب دورًا حاسمًا في اختيار الموديل المناسب.
ما هي المشاكل الشائعة التي قد تحدث في أنظمة تروس الجريدة المسننة وكيف يمكن حلها؟
تشمل المشاكل الشائعة الضوضاء والاهتزاز المفرط (بسبب ضبط خاطئ للخلوص)، تآكل الأسنان وكسرها (بسبب موديل غير كافٍ أو مواد خاطئة)، فقدان الدقة (زيادة الخلوص)، والانحشار أو التشغيل الثقيل (بسبب خلوص ضيق جدًا أو أخطاء في التركيب).
ما هي أفضل الممارسات لتحسين أداء وعمر أنظمة تروس الجريدة المسننة؟
لتحسين أداء النظام، يجب الانتباه إلى دقة التركيب والتوازي بين الترس الصغير والجريدة المسننة، الضبط الصحيح لخلوص الأسنان، التشحيم المنتظم والمناسب، واختيار المواد المناسبة والمعالجة الحرارية. كما أن الحماية من العوامل البيئية مثل الغبار والرطوبة ضرورية.
