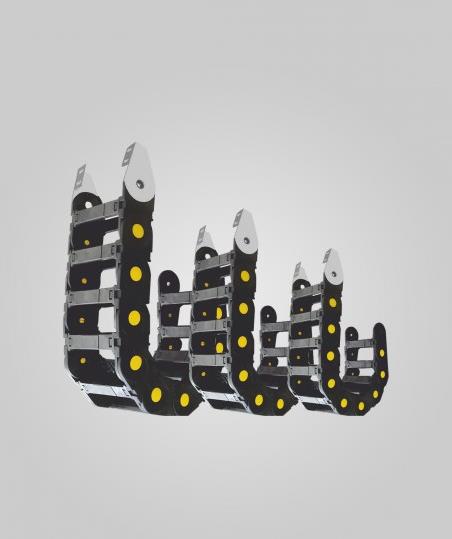

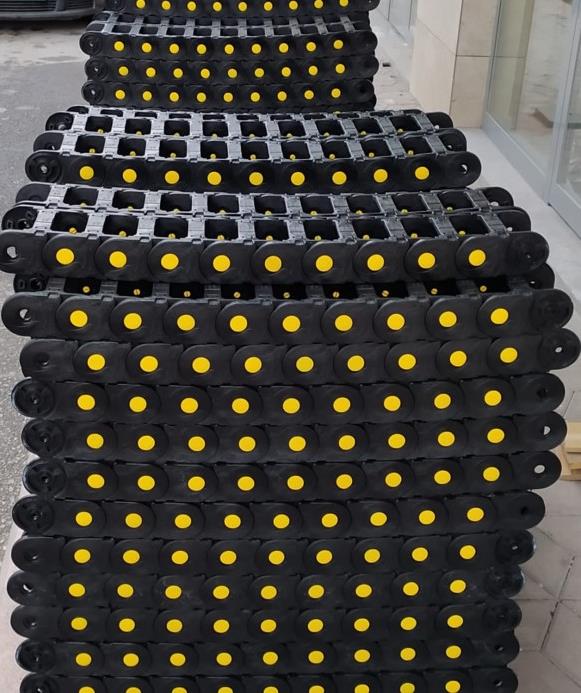

Hareketli Kablo Kanalı 60X180 AĞIR SERİ (İÇ ÖLÇÜ)
Ürün Hakkında Detaylı İnceleme
Hareketli Kablo Kanalı 60X180 AĞIR SERİ, endüstriyel otomasyon sistemlerinde dinamik hareketli eksenler üzerinde enerji besleme, sinyal iletim ve akışkan transferi sağlayan kablo ve hortum demetlerinin mekanik korumasını ve düzenli yönlendirmesini temin etmek üzere tasarlanmış bir mühendislik bileşenidir. Bu sistem, özellikle yüksek ivme ve hız değerlerine sahip CNC işleme merkezleri, robotik uygulamalar ve lineer hareket sistemleri gibi zorlu çalışma ortamlarında, kabloların ve hortumların bükülme yarıçaplarının kritik toleranslar dahilinde kalmasını sağlayarak, iç iletkenlerin ve dış yalıtım katmanlarının aşırı gerilme, sıkışma veya sürtünme kaynaklı deformasyonunu engeller. Kanalın modüler yapısı, her bir bağlantı noktasında kontrollü bir bükülme açısı oluşturarak, kablo ve hortumların minimum bükülme yarıçapı değerlerinin altına düşmesini önler ve böylece yorulma ömrünü maksimize eder. Ağır seri tanımı, ürünün yüksek taşıma kapasitesi, uzun serbest destek mesafeleri ve zorlu çevresel koşullara karşı artırılmış yapısal bütünlüğü ile karakterize edildiğini belirtir, bu da sistemin genel güvenilirliğini ve operasyonel devamlılığını doğrudan etkileyen bir faktördür.
Bu kablo kanalı, yüksek mukavemetli mühendislik polimerlerinden imal edilmiştir; bu malzeme seçimi, ürünün agresif kimyasal ortamlara, yağlara, soğutma sıvılarına, UV radyasyonuna ve mekanik darbelere karşı üstün direnç göstermesini sağlar. Polimerin viskoelastik özellikleri, dinamik hareketler sırasında oluşan titreşimlerin sönümlenmesine katkıda bulunarak, kablo ve hortumların iç gerilimlerini azaltır ve dolayısıyla ömürlerini uzatır. 60 mm iç yükseklik ve 180 mm iç genişlik ölçüleri, farklı çap ve sayıda kablo ile hidrolik/pnömatik hortumun optimal bir şekilde yerleştirilmesine olanak tanır, bu da iç yerleşim yoğunluğunu optimize ederken, kablolar arasında yeterli boşluk bırakarak ısı birikimini minimize eder. Modüler tasarım prensibi, kanalın sahada istenilen uzunlukta kolayca monte edilmesine, mevcut sistemlere entegre edilmesine ve gerektiğinde hızlı bir şekilde modifiye edilmesine imkan tanır. Her bir bağlantı elemanı, yüksek çekme ve basma gerilimlerine dayanacak şekilde tasarlanmıştır, bu da uzun strok mesafelerinde ve yüksek dinamik yükler altında dahi sistemin yapısal bütünlüğünü korumasını garanti eder. Bu entegrasyon kolaylığı ve malzeme dayanıklılığı, ürünün geniş bir endüstriyel uygulama yelpazesinde, özellikle talaşlı imalat, robotik hücreler ve otomatik montaj hatlarında tercih edilmesinin temel teknik gerekçeleridir.
Hareketli Kablo Kanalı 60X180 AĞIR SERİ (İÇ ÖLÇÜ) Avantajları
Yüksek Mukavemetli Polimer Yapı: Bu kablo kanalı, özel olarak formüle edilmiş yüksek mukavemetli mühendislik polimerlerinden üretilmiştir. Bu polimerler, yüksek çekme mukavemeti, darbe dayanımı ve aşınma direnci gibi mekanik özelliklerin yanı sıra, endüstriyel ortamlarda yaygın olarak bulunan kimyasallara, yağlara, soğutma sıvılarına ve UV radyasyonuna karşı üstün bir kimyasal direnç profili sunar. Malzemenin termal stabilite özellikleri, geniş sıcaklık aralıklarında (örneğin -30°C ila +100°C) dahi performansını korumasını sağlar. Bu yapısal bütünlük, dinamik hareketler sırasında oluşan mekanik gerilimleri ve çevresel faktörlerin neden olduğu yıpranmayı minimize ederek, kablo kanalının ve içerisinde barındırdığı elemanların operasyonel ömrünü önemli ölçüde uzatır ve bakım aralıklarını seyreltir.
Modüler ve Esnek Tasarım: Ürünün modüler yapısı, her bir bağlantı elemanının standart ölçülerde üretilmesi ve birbirine kolayca eklenebilir olması prensibine dayanır. Bu tasarım, kullanıcıya sahada istenilen toplam uzunluğu, uygulama gereksinimlerine göre hassas bir şekilde ayarlama esnekliği sunar. Modüller, özel aletlere ihtiyaç duymadan hızlı bir şekilde monte veya demonte edilebilir, bu da kurulum sürelerini kısaltır ve bakım veya modifikasyon işlemlerini basitleştirir. Ayrıca, modüler yapı, hasar gören tek bir bölümün kolayca değiştirilebilmesine olanak tanıyarak, tüm kablo kanalının değiştirilmesi ihtiyacını ortadan kaldırır ve böylece işletme maliyetlerini düşürür. Bu esneklik, farklı makine konfigürasyonlarına ve gelecekteki sistem genişletmelerine adaptasyonu kolaylaştırır.
Optimal Kablo Koruma ve Yönetimi: 60 mm iç yükseklik ve 180 mm iç genişlik ölçüleri, kabloların ve hortumların kanal içerisinde ideal bükülme yarıçapı değerlerinde hareket etmesini sağlamak üzere optimize edilmiştir. Bu boyutlandırma, kabloların aşırı bükülme gerilimlerine maruz kalmasını engelleyerek, iletken kırılmalarını, yalıtım çatlaklarını ve erken yıpranmayı önler. Kanalın iç bölmeleri (gerektiğinde eklenebilir), farklı tipteki kabloların (enerji, sinyal, optik fiber) ve hortumların (hidrolik, pnömatik, soğutma) birbirinden ayrılarak elektromanyetik girişimin (EMI) azaltılmasına ve mekanik sürtünmenin önlenmesine olanak tanır. Bu düzenli yerleşim, kablo demetlerinin ağırlığını ve hareket dinamiklerini dengeli bir şekilde dağıtarak, sistemin genel stabilitesini artırır ve uzun süreli, güvenli bir operasyonel performans garanti eder.
Teknik Özellikler ve Kapasite
| Özellik | Değer/Açıklama |
|---|---|
| Kablo Kanalı İç Yüksekliği (H) | 60 mm (Kabloların minimum bükülme yarıçapını ve iç hacmi belirler.) |
| Kablo Kanalı İç Genişliği (W) | 180 mm (Birden fazla kablo ve hortumun düzenli yerleşimi için optimal genişlik.) |
| Kablo Kanalı Dış Yüksekliği (HDış) | 80 mm (Montaj yüksekliği ve dış etkenlere karşı koruma.) |
| Kablo Kanalı Dış Genişliği (WDış) | 210 mm (Toplam kapladığı alan ve dış mukavemet için.) |
| Seri Tipi | AĞIR SERİ (Yüksek yük taşıma kapasitesi, uzun strok mesafeleri ve zorlu endüstriyel ortamlar için.) |
| Malzeme Yapısı | Yüksek Mukavemetli Mühendislik Polimeri (Aşınma, darbe, kimyasal ve UV direnci sağlar.) |
| Modüler Yapı | Var, birbirine eklenebilir (İstenilen uzunlukta esnek konfigürasyon ve sahada kolay modifikasyon.) |
| Uyumlu Bağlantı Elemanı | Metal Ayak ile uyumludur (Sağlam montaj, yüksek hız ve ivmelere dayanıklılık için.) |
| Ürün Barkod No | 8692024012682 |
Teknik Sıkça Sorulan Sorular (SSS)
“AĞIR SERİ” tanımı, bu kablo kanalının dinamik yük taşıma kapasitesi ve serbest destek uzunluğu üzerindeki teknik etkileri nelerdir?
“AĞIR SERİ” tanımı, Hareketli Kablo Kanalı 60X180 modelinin, standart serilere kıyasla daha yüksek yapısal rijitliğe ve mukavemete sahip olduğunu belirtir. Bu durum, özellikle uzun serbest destek (unsupported length) mesafelerinde, kanalın kendi ağırlığı ve içerisindeki kablo/hortum demetlerinin toplam ağırlığı altında meydana gelebilecek sarkmayı (sag) minimize eder. Artırılmış malzeme kesitleri ve optimize edilmiş bağlantı geometrileri sayesinde, kanal yüksek ivme ve hız değerlerine maruz kaldığında oluşan dinamik gerilimlere karşı daha dirençlidir. Bu, kanalın yüksek hızlı hareketli eksenlerde, örneğin 5 m/s üzeri hızlarda ve 50 m/s² üzeri ivmelerde dahi stabil bir performans sergileyebilmesini sağlar. Yüksek dinamik yük taşıma kapasitesi, aynı zamanda kanalın içerisine daha fazla veya daha ağır kablo/hortum demetlerinin yerleştirilebileceği anlamına gelirken, serbest destek uzunluğunun artırılması, daha az destek noktası ile daha uzun strok mesafelerinin kat edilmesine olanak tanır, bu da sistem tasarımında esneklik ve maliyet optimizasyonu sağlar.
Kullanılan yüksek mukavemetli mühendislik polimerinin, endüstriyel ortamlardaki spesifik kimyasal direnç özellikleri nelerdir?
Bu kablo kanalında kullanılan yüksek mukavemetli mühendislik polimeri, özellikle endüstriyel otomasyon ortamlarında karşılaşılan çeşitli agresif kimyasallara karşı direnç göstermek üzere seçilmiştir. Polimerin kimyasal yapısı, mineral yağlar, sentetik yağlar, soğutma sıvıları (emülsiyonlar), hidrolik sıvılar, seyreltik asitler ve bazlar gibi maddelerle uzun süreli temas durumunda dahi fiziksel ve mekanik özelliklerini korumasını sağlar. Bu direnç, malzemenin şişme, çatlama, renk değişimi veya mukavemet kaybı gibi degradasyon belirtileri göstermesini engeller. Ayrıca, UV radyasyonuna karşı stabilite, dış mekan uygulamalarında veya yoğun UV ışınımına maruz kalan iç mekanlarda malzemenin yaşlanma sürecini yavaşlatır. Polimerin düşük su emme özelliği, nemli ortamlarda boyut stabilitesini korumasına ve mekanik özelliklerinde önemli bir düşüş yaşanmamasına katkıda bulunur. Bu özellikler, ürünün zorlu endüstriyel koşullarda uzun ömürlü ve güvenilir bir performans sergilemesinin temelini oluşturur.
60×180 mm iç ölçüler, kabloların optimal bükülme yarıçapını nasıl etkiler ve bu durum kablo ömrü açısından ne anlama gelir?
Hareketli Kablo Kanalı 60X180’in 60 mm iç yüksekliği, kanal içerisinde yerleştirilen kabloların minimum bükülme yarıçapını doğrudan belirleyen kritik bir parametredir. Kabloların ve hortumların üretici tarafından belirtilen minimum bükülme yarıçapının altına düşmesi, iç iletkenlerde mikro çatlaklara, yalıtım malzemesinde gerilme yorulmasına ve nihayetinde kablo arızalarına yol açar. Bu kanalın tasarımı, 60 mm’lik iç yüksekliği ile, endüstriyel otomasyonda yaygın olarak kullanılan birçok kablo ve hortum tipi için gerekli olan optimal bükülme yarıçapı toleranslarını karşılayacak şekilde optimize edilmiştir. Bu sayede, kabloların dinamik hareketler sırasında aşırı bükülme gerilimlerine maruz kalması engellenir, bu da kablo yorulmasını önemli ölçüde azaltır ve operasyonel ömrünü uzatır. 180 mm iç genişlik ise, kabloların birbirine sürtünmesini önleyecek yeterli boşluğu sağlayarak mekanik aşınmayı minimize eder ve kablo demetinin düzenli bir şekilde yerleştirilmesine olanak tanır, bu da kablo ömrünün uzatılmasına dolaylı olarak katkıda bulunur.
Metal ayak ile uyumluluk, yüksek hız ve ivmeli uygulamalarda montaj ve sistem stabilitesi açısından ne gibi teknik avantajlar sunar?
Hareketli Kablo Kanalı 60X180’in metal ayak ile uyumlu olması, özellikle yüksek hız ve ivmeli endüstriyel uygulamalarda sistem stabilitesi ve montaj güvenliği açısından kritik teknik avantajlar sağlar. Metal ayaklar, polimer tabanlı bağlantı elemanlarına kıyasla daha yüksek bir mekanik rijitlik ve dayanım sunar. Bu, kanalın hareketli eksenlere sabitlendiği noktalarda oluşan yüksek dinamik yüklerin (çekme, basma, kesme gerilimleri) daha etkin bir şekilde absorbe edilmesini ve dağıtılmasını sağlar. Metal ayakların kullanılması, bağlantı noktalarında oluşabilecek titreşimleri ve rezonans etkilerini azaltarak, tüm sistemin operasyonel doğruluğunu ve tekrarlanabilirliğini artırır. Ayrıca, metal ayaklar, yüksek tork değerleriyle sıkılabilecek cıvata bağlantılarına imkan tanıyarak, kanalın hareketli platforma veya makine şasisine sağlam ve gevşemeyecek bir şekilde sabitlenmesini garanti eder. Bu sağlam montaj, uzun süreli ve yoğun çalışma koşullarında dahi kablo kanalının pozisyonunu korumasını ve kabloların güvenli bir şekilde yönlendirilmesini temin eder, böylece sistemin genel güvenilirliğini ve arıza toleransını artırır.
