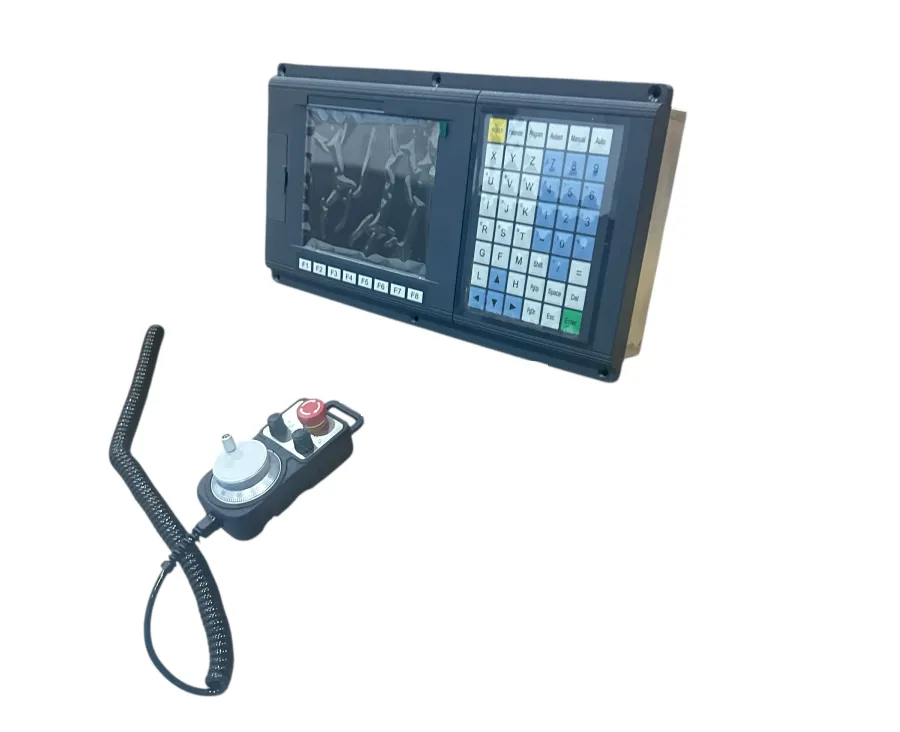

4-осевой блок управления фрезерным станком с ЧПУ + комплект ручного маховика

Подробный обзор продукта

Этот 4-осевой блок управления фрезерным станком с ЧПУ представляет собой интегрированное решение, разработанное для обеспечения точного и динамического управления движением в системах промышленной автоматизации. Устройство обрабатывает команды траектории инструмента на основе G-кода в режиме реального времени, обеспечивая возможность одновременной интерполяции по осям X, Y, Z и A. Благодаря усовершенствованным кинематическим алгоритмам и высокопроизводительной архитектуре микропроцессора достигается точность позиционирования и повторяемость на микронном уровне, необходимые для сложных 3D-геометрий и операций обработки с поворотной осью. Блок управления генерирует дифференциальные импульсные сигналы и сигналы направления для драйверов двигателей, создавая высокоскоростные и плавные профили движения с выходной частотой импульсов до 400 кГц на ось. Эта высокая частотная способность обеспечивает точное позиционирование двигателей и их работу без вибраций даже при высоких скоростях подачи. Пользовательский интерфейс (HMI) через клавиатуру и совместимый ЖК/TFT-дисплей позволяет настраивать параметры станка, загружать программы и отслеживать процессы обработки, тем самым оптимизируя взаимодействие оператора с системой.

Материалы, из которых изготовлен продукт, рассчитаны на работу в суровых условиях промышленной среды; передняя панель имеет класс защиты IP65, что обеспечивает устойчивость к пыли и струям воды, гарантируя долгий срок службы и бесперебойную работу. Внутренние компоненты состоят из промышленных электронных схем, отобранных для обеспечения стабильной работы в широком диапазоне рабочих температур (от -10°C до +60°C). С точки зрения интеграции системы, устройство предлагает широкую гибкость благодаря дифференциальным импульсным выходам, совместимым как со степперными, так и с серводвигателями, что позволяет легко адаптировать его к существующим или новым системам ЧПУ. Интегрированные 16 оптоизолированных цифровых входов и 8 настраиваемых релейных выходов обеспечивают широкие возможности подключения для концевых выключателей, сменщиков инструмента, насосов охлаждающей жидкости и других вспомогательных функций станка. Ручной генератор импульсов (MPG) предоставляет оператору прямой и точный контроль во время критически важных операций, таких как установка нулевой точки инструмента, позиционирование заготовки и точная подстройка, с разрешением 100PPR и выбираемыми шагами (x1, x10, x100). Этот комплект оптимизирован для использования в областях, требующих высокой точности и гибкости, таких как производство пресс-форм и штампов, аэрокосмическая и медицинская промышленность для производства точных деталей, сложная резьба по дереву и продвинутое обучение работе с ЧПУ в университетских лабораториях.

Возможность одновременной координации четырех осей: Этот блок управления обеспечивает одновременную интерполяцию по осям X, Y, Z и A, гарантируя превосходную геометрическую точность и качество поверхности при выполнении сложных операций обработки контуров и поверхностей. Синхронизированное движение поворотной оси A с другими линейными осями позволяет применять передовые стратегии траектории инструмента, такие как обработка нескольких поверхностей за одну установку, винтовая интерполяция и производство сложных 3D-форм. Эта техническая особенность имеет решающее значение для точной обработки поверхностей свободной формы, встречающихся в производстве пресс-форм, аэрокосмических деталях, таких как лопатки турбин, и медицинских имплантатах, тем самым минимизируя необходимость в дополнительных установках и ручных регулировках, повышая эффективность производства.

Интегрированный высокоточный ручной генератор импульсов (MPG): Интегрированный ручной маховик с разрешением 100PPR (импульсов на оборот), входящий в комплект, предоставляет оператору прямой и детальный контроль во время критически важных операций, таких как установка нулевой точки инструмента, установка нуля заготовки и позиционирование на микронном уровне. С помощью переключателя выбора оси (X, Y, Z, A) обеспечивается управление нужной осью, а с помощью переключателя выбора шага (x1, x10, x100) оператор может переключаться между шагами движения в 1 микрон, 10 микрон или 100 микрон для каждого импульса. Эта точность минимизирует погрешность при настройке инструмента, корректировке смещений и определении начальных точек обработки, повышая качество конечного продукта и повторяемость.

Надежность и долговечность: Корпус блока управления изготовлен из высококачественных промышленных материалов, обеспечивающих защиту от механических повреждений и вибраций. Компоненты, используемые внутри, соответствуют строгим промышленным стандартам, что гарантирует стабильную работу в течение длительного времени. Устройство прошло тщательное тестирование для обеспечения соответствия заявленным характеристикам и надежности в условиях интенсивной эксплуатации. Мы, Mermak, обладаем 16-летним опытом в области промышленной автоматизации и поставляем нашу продукцию на рынки России, Казахстана, Беларуси, Кыргызстана, Узбекистана, Азербайджана и других стран мира. Наша продукция изготавливается на заводе/складе Ankara Uzay Sanayi. Актуальные количества на складе и цены указаны на нашем веб-сайте. Товары, имеющиеся на складе, отправляются со склада без ожидания производства. Мы обеспечиваем тщательную упаковку, своевременное оформление счетов и документов, а также сотрудничаем с надежными логистическими партнерами. Команда Mermak отслеживает процесс отгрузки. По запросу возможен просмотр видео продукта или фабрики через WhatsApp или другие каналы связи.
