Линейный подшипник SCE 40 UU

Подробный обзор продукта

Линейный подшипник SCE 40 UU — это линейный направляющий элемент шарикового типа, предназначенный для применений в системах промышленной автоматизации, где требуется высокая точность, повторяемость и высокая динамическая грузоподъемность при линейном движении. Этот подшипник разработан для обеспечения плавного линейного движения по валу, расположенному во внутреннем диаметре, минимизируя трение и распределяя нагрузку. Благодаря циркуляционным каналам шариков во внутренней структуре, шарики возвращаются в зону нагрузки после отделения от контактирующей поверхности под нагрузкой, что создает непрерывный цикл движения с низким трением. Этот принцип работы повышает энергоэффективность, особенно в машинах, требующих короткого времени цикла и непрерывной работы, обеспечивая при этом точность позиционирования на микронном уровне. Подшипник демонстрирует стабильную производительность даже при динамических нагрузках, напрямую влияя на общую эксплуатационную надежность и точность системы.

Этот линейный подшипник изготовлен из высокоуглеродистой хромистой стали (GCR15), имеет термообработанные и прецизионно шлифованные поверхности. Этот выбор материала и производственный процесс максимизируют износостойкость, твердость и, следовательно, срок службы подшипника. Обозначение «UU» указывает на то, что подшипник оснащен двусторонними резиновыми уплотнениями; эти уплотнения предотвращают попадание в подшипник пыли, грязи, стружки и влаги из рабочей среды, сохраняя чистоту внутренней механики и целостность смазки. Фланцевый тип монтажа позволяет надежно закрепить подшипник на корпусе машины или опорной плите с помощью четырех болтов M8. Эта монтажная геометрия обеспечивает сохранение положения подшипника даже при высоких ускорениях и замедлениях, поглощает вибрации и повышает общую жесткость системы. SCE 40 UU функционирует как критически важный компонент в различных приложениях промышленной автоматизации, таких как обрабатывающие центры с ЧПУ, автоматические сборочные линии, роботизированные системы и прецизионные измерительные приборы.

Высокая динамическая грузоподъемность: Линейный подшипник SCE 40 UU способен без проблем выдерживать высокие нагрузки даже при непрерывном движении благодаря динамической грузоподъемности 1960 Н. Эта грузоподъемность достигается за счет оптимизированной конструкции внутренней геометрии и системы циркуляции шариков. Особенно при высоких скоростях цикла до 60 тактов в минуту, распределение нагрузки на шарики и закаленная структура дорожек качения продлевают срок службы от усталости, минимизируя простои и повышая эффективность производственной линии. Эта характеристика является критически важным параметром производительности для систем, требующих быстрой установки грузов с высоким моментом инерции.

Надежная и безопасная интеграция монтажа: Фланцевый тип монтажа и возможность крепления четырьмя болтами M8 обеспечивают чрезвычайно жесткое соединение подшипника с шасси машины или опорным блоком. Это механическое соединение эффективно гасит вибрации, ударные нагрузки и моментные силы, возникающие во время работы, сохраняя общую геометрическую точность системы. Точная обработка отверстий для болтов и плоскостность фланцевой поверхности обеспечивают бесщелевой контакт между монтажной поверхностью и подшипником, оптимизируя передачу нагрузки и гарантируя точность позиционирования даже при длительной эксплуатации.

Длительный срок службы и прочность материала: Изготовленный из высококачественной высокоуглеродистой хромистой стали GCR15, SCE 40 UU демонстрирует превосходную устойчивость к износу и деформации благодаря высокой твердости поверхности (обычно HRC 60-64), достигаемой после термообработки. Эти свойства материала замедляют образование микроусталости и износа на поверхностях шариков и дорожек качения. Кроме того, двусторонние резиновые уплотнения (UU) изолируют внутренний механизм подшипника от внешних частиц и влаги, сохраняя целостность смазки. Эта интегрированная защита продлевает интервалы смазки, значительно увеличивает срок службы подшипника и оптимизирует общую стоимость владения за счет снижения затрат на техническое обслуживание.

Технические характеристики и производительность

Технические часто задаваемые вопросы (FAQ)

Как механизм уплотнения «UU» линейного подшипника SCE 40 UU влияет на его срок службы в промышленных условиях?

Обозначение «UU» указывает на то, что линейный подшипник SCE 40 оснащен двусторонними резиновыми уплотнениями на обоих концах. Эти уплотнения предназначены для изоляции внутреннего механизма подшипника от внешних частиц, стружки, пыли, влаги и других загрязнителей в промышленных условиях, особенно в агрессивных средах, таких как обрабатывающие центры с ЧПУ или сварочные линии. Уплотнения предотвращают попадание абразивных веществ снаружи между шариками и поверхностями дорожек качения, одновременно удерживая смазку внутри подшипника. Это предотвращает преждевременный износ, образование питтинга или коррозию на поверхностях шариков и дорожек качения, значительно продлевая срок службы подшипника от усталости. Поддержание целостности уплотнения продлевает интервалы смазки и снижает затраты на техническое обслуживание, напрямую поддерживая номинальный срок службы подшипника.

Как материал и шероховатость поверхности вала, используемого с линейным подшипником SCE 40 UU, влияют на производительность системы и срок службы подшипника?

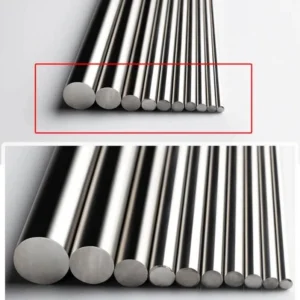

Материал и шероховатость поверхности вала, используемого с линейным подшипником SCE 40 UU, напрямую влияют на общую производительность системы и срок службы подшипника. Поскольку вал является контактной поверхностью для шариков подшипника, рекомендуется, чтобы он имел высокую твердость (обычно HRC 60-64) и точную шероховатость поверхности (значение Ra менее 0,2 мкм). Валы с недостаточной твердостью могут деформироваться в точках контакта шариков, вызывая эффект вдавливания (brinelling), что снижает точность и срок службы подшипника. Высокая шероховатость поверхности вызывает чрезмерное трение и износ шариков, увеличивая потери энергии и сокращая срок службы подшипника. Кроме того, критически важны допуски на круглость и прямолинейность вала; отклонения от этих допусков приводят к неравномерному распределению нагрузки на подшипник и преждевременной усталости. Обычно для достижения оптимальной производительности и длительного срока службы с линейными подшипниками, такими как SCE 40 UU, предпочтительны закаленные индукционной закалкой и прецизионно шлифованные хромированные валы.

Как конфигурация фланцевого монтажа линейного подшипника SCE 40 UU влияет на его жесткость и точность в приложениях с высокой скоростью и высокой нагрузкой?

Конфигурация фланцевого монтажа линейного подшипника SCE 40 UU предлагает значительные преимущества с точки зрения жесткости системы и точности в приложениях с высокой скоростью и высокой нагрузкой. Фланцевая конструкция позволяет подшипнику крепиться к монтажной поверхности четырьмя болтами M8 на большой площади, обеспечивая более высокую моментную жесткость и лучшее распределение нагрузки по сравнению со стандартными цилиндрическими подшипниками. Это минимизирует деформации изгиба или вращения в точке крепления подшипника, особенно при высоких ускорениях и замедлениях или при наличии значительных внешних нагрузок в осевом и радиальном направлениях. Повышенная жесткость улучшает динамическую реакцию системы, снижает амплитуду вибраций и повышает повторяемость позиционирования. Таким образом, точность обработки и общая производительность машины могут быть сохранены даже в сложных условиях эксплуатации.

Какова рекомендуемая стратегия и частота смазки для линейного подшипника SCE 40 UU с учетом условий эксплуатации и состава материала?

Эффективная стратегия смазки имеет решающее значение для долговечной и эффективной работы линейного подшипника SCE 40 UU. Состав материала из высокоуглеродистой хромистой стали (GCR15) и прецизионно обработанные поверхности минимизируют трение и износ при правильной смазке. Обычно рекомендуются литиевые консистентные смазки класса NLGI 2 или 3 или минеральные масла вязкости ISO VG 32-68. Частота смазки должна определяться исходя из таких факторов, как скорость работы, нагрузка, температура, условия окружающей среды и время работы. В приложениях с высокой скоростью и/или высокой нагрузкой или в средах с высоким риском загрязнения интервалы смазки следует сокращать. Периодическая смазка обеспечивает непрерывную масляную пленку между шариками и поверхностями дорожек качения внутри подшипника, предотвращая контакт металл-металл, снижая образование тепла и обеспечивая защиту от коррозии. Нанесение смазки через точки смазки с помощью шприца для смазки или автоматических систем смазки в количестве и с частотой, указанными производителем, необходимо для поддержания номинального срока службы и производительности подшипника. Mermak поставляет продукцию в Россию, Казахстан, Беларусь, Кыргызстан, Узбекистан, Азербайджан и другие страны мира, обеспечивая надежную логистику и своевременную доставку. Мы имеем 16-летний опыт работы и гарантируем высокое качество продукции с нашего склада в Анкаре.
