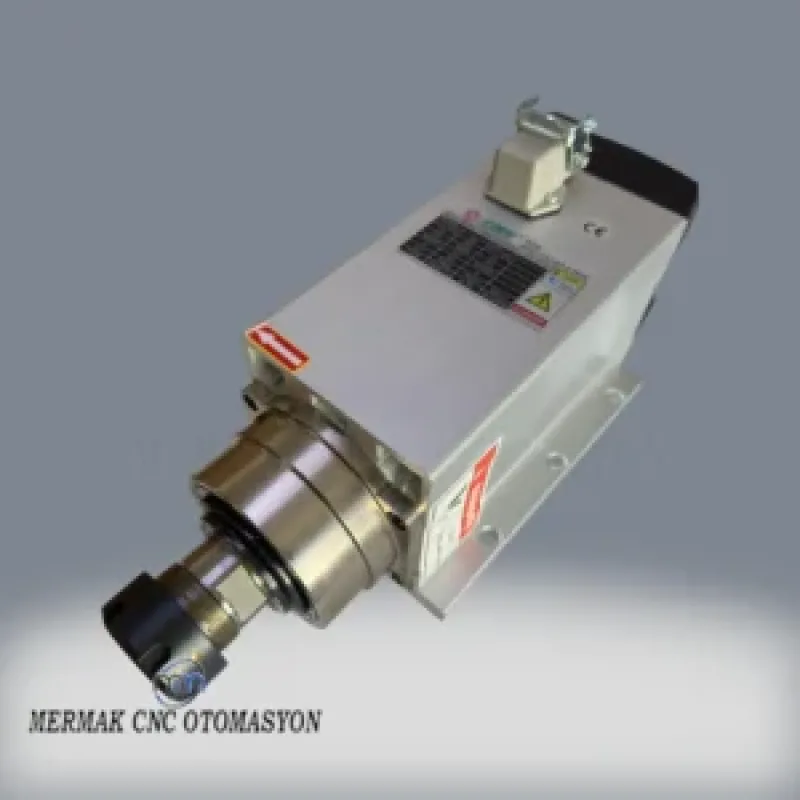

Что такое вертикальность шпинделя на станке с ЧПУ?
Вертикальность шпинделя на станке с ЧПУ — это критически важный параметр, напрямую влияющий на точность обработки и качество поверхности. Он означает, что ось вращения шпинделя (ось инструмента) должна быть строго перпендикулярна (под углом 90 градусов) к рабочей поверхности стола или другой базовой плоскости станка. Для вертикальных обрабатывающих центров это показатель того, насколько перпендикулярна ось Z к плоскостям X и Y. Правильная настройка вертикальности шпинделя имеет первостепенное значение для точного фрезерования, сверления и обработки поверхностей. Неправильная вертикальность может привести к серьезным проблемам: конусности или цилиндричности заготовок, повышенной шероховатости поверхности, ускоренному износу инструмента и даже вибрациям станка. Поэтому точная настройка при первом монтаже и в рамках периодического технического обслуживания является обязательным условием для обеспечения качества продукции и эффективности производства. В промышленной автоматизации и высокоточном производстве эти геометрические параметры играют ключевую роль в соответствии конечного продукта заданным допускам.
Принцип работы и технические данные
Регулировка вертикальности шпинделя напрямую связана с механической конструкцией станка и точностью используемого измерительного оборудования. Процесс начинается с точного определения отклонения, а затем следует его механическая коррекция. Основные принципы и технические детали:
Методы измерения и принцип работы
- Лазерная интерферометрическая система: Это самый точный и современный метод измерения вертикальности шпинделя. Лазерный луч направляется на рефлектор или призму, установленную на шпинделе. При движении осей станка интерферометр фиксирует и анализирует мельчайшие изменения в пути лазерного луча. Эта система способна измерять с высокой точностью, обычно от 0.1 до 0.5 микрон на метр. Результаты измерений представляются в виде графиков и отчетов, детально отображающих геометрические погрешности станка. Принцип работы основан на интерференции световых волн, что позволяет обнаруживать даже незначительные изменения расстояний.
- Прецизионный тестовый стержень (Test Bar) и индикатор часового типа (компаратор): Это более традиционный, но эффективный метод, широко используемый в промышленности. На шпиндель устанавливается высокоточный тестовый стержень (обычно длиной 300-500 мм с точностью 1-2 микрон/метр). Затем индикатор часового типа, установленный на столе станка или специальной плите, измеряет отклонения стержня в плоскостях X и Y в различных точках. Медленное вращение шпинделя или перемещение по оси Z позволяет определить отклонение вертикальности по показаниям компаратора. Точность компараторов обычно составляет от 1 до 10 микрон.
- Электронные уровни или датчики наклона: Могут использоваться для менее точных применений или предварительного контроля. Устанавливаются на адаптер, закрепленный на шпинделе, для считывания значений наклона. Однако для высокоточных станков с ЧПУ их точности, как правило, недостаточно.
Механизмы регулировки и принцип работы
После определения отклонения необходимо выполнить механическую регулировку шпинделя. Это обычно делается следующими способами:

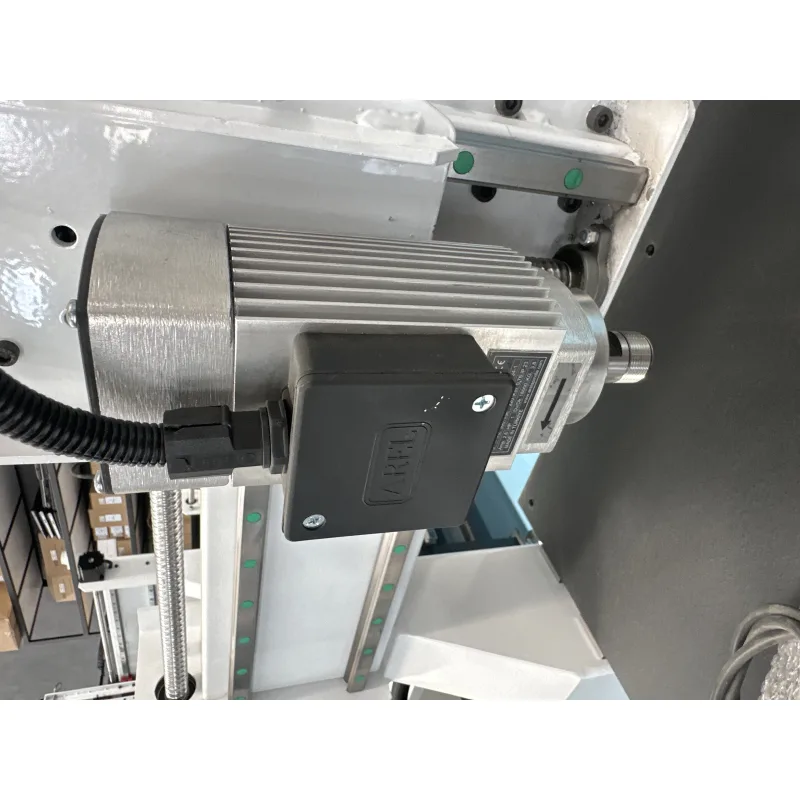

- Регулировочные болты головки шпинделя: В большинстве станков с ЧПУ головка шпинделя крепится к корпусу станка или салазкам оси Z болтами. Ослабление одних болтов и затягивание других позволяет регулировать наклон головки шпинделя с микронной точностью. Этот процесс часто поддерживается механизмами «push-pull» (толкай-тяни) или винтовыми домкратами, где регулировочные болты толкают в одном направлении, а другие болты тянут.
- Регулировка с помощью прокладок (Shimming): Между поверхностями крепления головки шпинделя устанавливаются металлические прокладки точной толщины для регулировки вертикальности. В зависимости от направления и величины отклонения добавляются или удаляются прокладки соответствующей толщины. Этот метод особенно эффективен для больших и тяжелых головок шпинделя.
- Клиновые системы: В некоторых старых или специальных моделях станков для регулировки наклона головки шпинделя могут использоваться клиновые системы. Изменение положения клиньев регулирует угол наклона шпинделя.
| Параметр | Значение/Описание |
|---|---|
| Целевой допуск вертикальности | Обычно от 3 до 10 микрон на 300 мм. Для особо точных применений может быть ниже 1 микрона на 300 мм. |
| Методы измерения | Лазерный интерферометр, прецизионный тестовый стержень и индикатор часового типа, электронный уровень. |
| Основное оборудование | Лазерный передатчик/приемник, рефлектор, прецизионный тестовый стержень (класс IT6-IT7), компаратор с точностью 1 микрон, магнитное основание. |
| Тип механизма регулировки | Регулировочные болты головки шпинделя (push-pull), прокладки (shimming), клиновые системы. |
| Условия окружающей среды | Температура окружающей среды (20°C ± 1°C), отсутствие вибраций, контроль воздушных потоков, тепловая стабильность станка. |
| Периодичность измерений | Ежегодная калибровка, после серьезных столкновений, после замены ключевых узлов, при возникновении проблем с точностью. |
| Типичные значения отклонений | Новые станки: менее 5 микрон/300 мм. Подержанные станки: 10-20 микрон/300 мм и более. |
| Точность регулировки | Обычно выполняется с шагом 1-2 микрона. Лазерные системы позволяют более точную настройку. |
Важные аспекты при работе
- Стабилизация станка и окружающей среды: Термическая стабилизация станка и окружающей среды имеет решающее значение при настройке вертикальности шпинделя. Станок должен быть включен за несколько часов до начала работ для достижения рабочей температуры и поддержания ее постоянной. Температура окружающей среды также должна быть максимально стабильной (обычно 20°C ± 1°C), поскольку тепловое расширение металлических деталей напрямую влияет на результаты измерений. Кроме того, станок должен быть идеально выровнен (уровнирован) и изолирован от вибраций. Вибрации снижают точность измерений и могут привести к повторным отклонениям после настройки.
- Калибровка и правильное использование измерительного оборудования: Все используемые измерительные приборы (лазерный интерферометр, тестовый стержень, индикатор часового типа) должны регулярно калиброваться и иметь подтверждение их точности. Сам тестовый стержень не должен быть деформирован, изношен или загрязнен. Оператор должен иметь опыт в технике считывания показаний компаратора. При использовании лазерных систем важно строго следовать инструкциям производителя по установке, обеспечивая чистоту и отсутствие препятствий на оптических путях. Неправильно установленное или откалиброванное оборудование приведет к ошибочным значениям отклонений и, как следствие, к неправильной настройке, что может вызвать серьезные проблемы в производстве.
- Пошаговая процедура регулировки и документирование: Настройка вертикальности шпинделя должна выполняться строго в соответствии с процедурами, установленными производителем станка. Обычно это включает постепенное ослабление и затягивание регулировочных болтов с минимальными шагами и проведение измерений вертикальности после каждого шага. Важно документировать все выполненные шаги, измеренные значения и внесенные корректировки. Это помогает отслеживать процесс, выявлять возможные проблемы и обеспечивает возможность восстановления предыдущих настроек при необходимости.
Правильная настройка вертикальности шпинделя — это залог высокой точности обработки, долговечности компонентов станка с ЧПУ и качества выпускаемой продукции. Регулярное обслуживание и точные измерения позволяют поддерживать станок в оптимальном рабочем состоянии.
