Создание станка ЧПУ с Arduino и GRBL: Схема для начинающих

Создание станка ЧПУ с Arduino и GRBL: Схема для начинающих

📅 30 июня 2026⏱️ 15 мин чтения
Mermak blog kapak - Arduino tabanlı CNC (GRBL) ile büyük ölçekli makine yapılır mı?
📑 Содержание (открыть)

Введение и технический анализ



Сектор промышленной автоматизации постоянно ищет экономически эффективные, гибкие и быстро адаптируемые решения. В этом контексте системы управления на базе Arduino и прошивка GRBL (G-code Ripper / Bộ điều khiển) предлагают мощное и доступное решение, особенно для станков ЧПУ (Computer Numerical Control) начального уровня. На фоне высокой стоимости и сложности традиционных промышленных систем ЧПУ, дуэт Arduino и GRBL стал привлекательной альтернативой для отделов исследований и разработок, лабораторий прототипирования и образовательных учреждений. Это полевое руководство и техническая статья глубоко рассмотрят принципы базовой электрической схемы, выбор компонентов и критические моменты, на которые следует обратить внимание с точки зрения промышленной автоматизации при создании станка ЧПУ с использованием Arduino и GRBL. Наша цель — предоставить всестороннее понимание того, как эта технология может быть реализована на практике, и предложить экспертные советы для избежания потенциальных ловушек. Правильное проектирование и реализация электрической схемы имеют жизненно важное значение для производительности, надежности и долговечности станка ЧПУ. Особенно в промышленных условиях, создание системы, устойчивой к электрическим шумам, перегрузкам по току и механическим нагрузкам, является незаменимым для непрерывности производства и безопасности оператора. Это руководство шаг за шагом объяснит, как даже проект начального уровня может быть построен с прочностью, близкой к промышленным стандартам.

Принцип работы и технические данные

Принцип работы станка ЧПУ на базе Arduino и GRBL основан на преобразовании команд G-кода в электрические сигналы для точного управления шаговыми двигателями (stepper motors). В основе этой системы лежит прошивка GRBL, загруженная на плату Arduino, которая действует как интерпретатор G-кода. GRBL принимает последовательности G-кода от компьютера через последовательный порт, обрабатывает их и отправляет сигналы шага (step) и направления (direction) драйверам двигателей. Эти сигналы определяют, насколько и в каком направлении должны двигаться двигатели по определенной оси. Типичная система ЧПУ имеет три основные оси: X, Y и Z, и каждая ось управляется своим шаговым двигателем и драйвером двигателя.

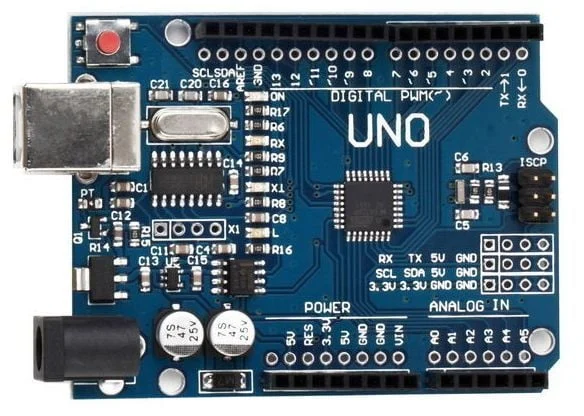

Плата Arduino: Обычно предпочтение отдается платам, таким как Arduino Uno или Arduino Nano, поскольку прошивка GRBL совместима с их вычислительной мощностью и структурой контактов. Для более сложных проектов или дополнительных функций также может использоваться Arduino Mega, но базовая версия GRBL оптимизирована для Uno. Arduino, помимо отправки сигналов драйверам двигателей, считывает обратную связь от концевых выключателей и может генерировать сигналы ШИМ (широтно-импульсной модуляции) для управления шпинделем.

Шаговые двигатели: В станках ЧПУ обычно используются биполярные шаговые двигатели, такие как NEMA 17 или NEMA 23. NEMA 17 подходит для небольших и легких работ, в то время как NEMA 23 предпочтителен для приложений, требующих более высокого крутящего момента и мощности. Шаговые двигатели обеспечивают очень точное позиционирование, разделяя полный оборот на определенное количество равных шагов (например, 1,8 градуса/шаг, то есть 200 шагов/оборот). Крутящий момент двигателя должен быть выбран пропорционально твердости обрабатываемого материала и силам резания.

Драйверы шаговых двигателей: Для каждого шагового двигателя требуется отдельный драйвер. Наиболее часто используемые драйверы — A4988 и DRV8825. Эти драйверы преобразуют низкомощные сигналы шага/направления от Arduino в более высокий ток и напряжение, необходимые для управления шаговыми двигателями. A4988 обычно подходит для токов двигателя от 1А до 2А и поддерживает до 1/16 микрошага. DRV8825 поддерживает более высокие токи (2А-2,5А) и до 1/32 микрошага, обеспечивая более плавное и тихое движение двигателя. Ток, подаваемый на двигатели, регулируется потенциометром на драйверах. Эта настройка должна быть выполнена таким образом, чтобы не превышать номинальный ток двигателя, иначе двигатели и драйверы могут перегреться или повредиться.

Блок питания (БП): Подходящий блок питания имеет решающее значение для стабильной и надежной работы системы. Плата Arduino питается через USB или от внешнего источника постоянного тока 7-12В, в то время как шаговые двигатели и драйверы обычно требуют питания постоянного тока 12В или 24В. Блок питания должен быть выбран с достаточной мощностью, рассчитанной на общую потребность в токе двигателей и драйверов. Например, для трех двигателей NEMA 17 и трех драйверов DRV8825 рекомендуется БП 12В с током не менее 5-10А. В промышленных приложениях широко используются импульсные источники питания (SMPS), но важно, чтобы они имели функции фильтрации шума и защиты от перегрузки по току/напряжению.

Концевые выключатели: Концевые выключатели, расположенные в начальной и конечной точках каждой оси, определяют безопасную рабочую зону станка и предотвращают выход двигателей за физические пределы. Обычно предпочтение отдается выключателям типа NC (нормально замкнутые), поскольку они обеспечивают автоматическую остановку системы в случае обрыва кабеля (отказоустойчивость). GRBL использует эти выключатели для функций самонаведения (возврата к опорной точке) и программных ограничений (soft limit).

Управление шпинделем: Управление шпинделем (сверлом, лазером и т. д.) обычно осуществляется либо включением/выключением через релейный модуль, либо регулированием скорости с помощью схемы MOSFET/ШИМ. GRBL поддерживает команды G-кода M3 (включить шпиндель) и M5 (выключить шпиндель), а также возможно регулирование скорости на основе ШИМ с помощью команды M4. В промышленных приложениях двигатель шпинделя может иметь свои собственные драйверы и защитные цепи.

Аварийная остановка (E-Stop): Это самая важная функция безопасности, которая должна присутствовать на любом станке ЧПУ. Обычно она представляет собой большую, красную и легкодоступную кнопку. E-Stop мгновенно отключает питание всех двигателей, останавливая неконтролируемое движение станка и обеспечивая безопасность оператора. В электрической схеме кнопка E-Stop обычно подключается последовательно между блоком питания и драйверами двигателей, полностью отключая всю систему электрически.

Параметр Значение/Описание
Плата микроконтроллера Arduino Uno R3 (или совместимые аналоги)
Версия прошивки GRBL GRBL v1.1h (или самая актуальная стабильная версия)
Драйверы шаговых двигателей A4988 (1/16 микрошага) или DRV8825 (1/32 микрошага)
Тип шагового двигателя NEMA 17 (1.7A-2A/фаза) или NEMA 23 (2A-3A/фаза)
Напряжение блока питания 12В DC (NEMA 17) или 24В DC (NEMA 23)
Ток блока питания В зависимости от количества и тока двигателей (например: 5А-10А для 3 двигателей)
Тип концевого выключателя NC (нормально замкнутый) механический выключатель (также могут использоваться оптические или датчики Холла)
Управление шпинделем ШИМ (регулирование скорости двигателя) или реле (вкл/выкл)
Интерфейс связи USB (последовательная связь)
Аварийная остановка (E-Stop) Аппаратное отключение (между блоком питания и драйверами)
Кабельная разводка Экранированные кабели, витая пара
Схема станка ЧПУ с Arduino и GRBL для начинающих

Что следует учитывать на практике

  • Кабельная разводка и управление шумом: В промышленных условиях электромагнитные помехи (EMI) неизбежны. Кабели двигателей, кабели концевых выключателей и линии питания должны быть должным образом изолированы и экранированы для сохранения целостности сигнала. Использование экранированных кабелей и прокладка силовых кабелей и сигнальных кабелей по разным каналам минимизирует помехи. Кроме того, использование витой пары для кабелей двигателей снижает наведенный шум. Заземление имеет жизненно важное значение для стабильности всей системы. Все металлические шасси и экраны должны быть правильно заземлены в одной точке.
  • Выбор и интеграция блока питания: Важно, чтобы блок питания не только обеспечивал достаточный ток, но и стабильное выходное напряжение. Следует отдавать предпочтение промышленным источникам питания с низким уровнем пульсаций и защитой от перегрузки по току/напряжению. Подключение блока питания к драйверам двигателей и Arduino через отдельные линии питания предотвращает влияние высокого тока, потребляемого двигателями, на чувствительные сигнальные линии Arduino. При необходимости для питания Arduino можно использовать отдельный DC-DC преобразователь.
  • Управление температурой и охлаждение: Шаговые двигатели и особенно драйверы двигателей выделяют значительное количество тепла во время работы. Использование радиаторов (heat sinks) для драйверов и, при необходимости, добавление активного охлаждения (вентилятора) является обязательным. Недостаточное охлаждение может привести к перегреву драйверов и переходу в режим теплового отключения (thermal shutdown) или даже к необратимому повреждению. Следует учитывать, что двигатели также могут нагреваться при длительной работе, поэтому важно работать при номинальных токах или принимать соответствующие меры по охлаждению.
  • Механическая интеграция и виброизоляция: Механическая структура станка ЧПУ имеет решающее значение для точности и повторяемости движения. Необходимо убедиться, что все соединения прочные, без вибраций и выровнены. При монтаже двигателей на шасси можно использовать виброгасящие прокладки. Концевые выключатели должны быть физически расположены в правильных местах и надежно срабатывать при многократных активациях. Механический люфт (backlash) и гибкость напрямую влияют на точность обработки, поэтому следует выбирать качественные линейные направляющие, шарико-винтовые пары и муфты.
  • Схема аварийной остановки (E-Stop): E-Stop должен быть не просто программной командой, но и аппаратной схемой, полностью отключающей питание. Это может быть достигнуто путем отключения основной линии питания, идущей к драйверам двигателей, с помощью реле или контактора. Кнопка E-Stop должна быть расположена в легкодоступном для оператора месте и иметь яркий цвет. В промышленных стандартах схемы E-Stop обычно двухканальные и поддерживаются защитными реле.
  • Конфигурация концевых выключателей и самонаведения: Концевые выключатели должны быть правильно настроены в GRBL (NC или NO). Выключатели NC обеспечивают безопасность, останавливая систему в случае обрыва кабеля. Процесс самонаведения обеспечивает правильное начальное положение станка при каждом включении или при необходимости возврата к опорной точке. Это фундаментально для точной обработки. В шумных условиях для предотвращения помех в сигналах концевых выключателей можно использовать конденсаторы или RC-фильтры.
  • Заземление и защита от электростатического разряда (ESD): Электростатический разряд (ESD) и электрический шум могут повредить чувствительные электронные компоненты и вызвать сбои в работе. Правильное заземление всех металлических частей и экранов кабелей в одной точке (звездное заземление) минимизирует шум и снижает риск ESD. Также следует рассмотреть антистатические меры для операторов (браслеты и т. д.).
  • Калибровка и оптимизация программного обеспечения: После завершения аппаратной установки необходимо правильно откалибровать настройки GRBL (шаги/мм, максимальная скорость, ускорение, рывок и т. д.) в соответствии с механическими характеристиками станка. Неправильная калибровка может привести к ошибкам размеров, пропуску шагов двигателями или вибрационной работе станка. Значение шагов/мм для каждой оси должно быть рассчитано с помощью точных измерений угла шага двигателя, настройки микрошага и шага винтовой пары или передаточного отношения ременного привода механической системы.
Фрезы для ЧПУ-роутера Mermak

Часто встречающиеся проблемы и их решения

Ниже подробно описаны некоторые распространенные проблемы, которые могут возникнуть во время и после установки систем ЧПУ на базе Arduino и GRBL, а также предложены решения с точки зрения промышленной автоматизации:

  • Дрожание двигателя, пропуск шагов или потеря положения:
    • Проблема: Двигатели не выполняют желаемое движение, дрожат, теряют шаги во время движения или не возвращаются в исходное положение после обработки.
    • Возможные причины: Недостаточный ток двигателя, неправильное подключение двигателя (фазы), чрезмерная механическая нагрузка, недостаточный блок питания, перегрев драйверов двигателя, высокие настройки ускорения/скорости, механическое заклинивание или трение.
    • Решение: Отрегулируйте ток на драйверах двигателя в соответствии с номинальным током двигателя (обычно 70-80% от номинального тока). Проверьте фазные соединения двигателя (например: AABB или ABAB). Убедитесь, что блок питания имеет достаточную токовую мощность. Примите соответствующие меры по охлаждению для драйверов и двигателей. Постепенно уменьшайте значения $120, $121, $122 (ускорение) и $110, $111, $112 (максимальная скорость) в настройках GRBL и тестируйте. Проверьте механическую систему на наличие заклинивания, изгибов или чрезмерного трения и при необходимости смажьте или отрегулируйте.
  • Срабатывание концевого выключателя или ошибочное самонаведение:
    • Проблема: Концевые выключатели срабатывают сами по себе, процесс самонаведения не удается или E-Stop срабатывает неожиданно.
    • Возможные причины: Электрический шум (EMI), неправильное подключение выключателя (NC/NO), физический отказ выключателя, обрыв кабеля, неправильная полярность в настройках GRBL.
    • Решение: Замените кабели концевых выключателей экранированными кабелями или проложите их по отдельному кабельному каналу. Убедитесь, что подключение выключателя NC (нормально замкнутое) и что настройка $5=1 (инвертировать контакты концевых выключателей) в GRBL правильна. Вы можете добавить конденсаторы 0,1 мкФ к контактам выключателя для фильтрации шума. Проверьте целостность физических выключателей и их механизм срабатывания. Проверьте целостность кабеля с помощью мультиметра.
  • Проблемы с подключением GRBL или ошибка последовательного порта:
    • Проблема: Компьютер не может подключиться к Arduino с GRBL, выдает ошибку последовательного порта или не может отправить G-код.
    • Возможные причины: Неправильный выбор COM-порта, отсутствие драйвера Arduino, неправильная загрузка прошивки GRBL, неисправный USB-кабель, использование последовательного порта другой программой.
    • Решение: Определите правильный COM-порт Arduino в Диспетчере устройств и выберите этот порт в программном обеспечении для управления ЧПУ (например: UGS, Candle). Установите драйверы CH340/FTDI из Arduino IDE или соответствующего пакета драйверов. Перезагрузите прошивку GRBL на Arduino и проверьте наличие ошибок во время загрузки. Попробуйте другой USB-кабель. Закройте другие приложения на компьютере, использующие последовательный порт.
  • Проблемы с управлением шпинделем:
    • Проблема: Шпиндель не включается, не выключается или его скорость не регулируется.
    • Возможные причины: Неправильное подключение реле/MOSFET, неправильная настройка контакта шпинделя в GRBL, настройки частоты/мин/макс ШИМ, проблемы с внешним драйвером шпинделя.
    • Решение: Убедитесь, что схема управления шпинделем (реле или MOSFET) правильно подключена к контакту Arduino. Убедитесь, что настройки GRBL $30 (максимальная скорость шпинделя) и $31 (минимальная скорость шпинделя) соответствуют характеристикам вашего шпинделя. Если используется реле, проверьте, правильно ли подается напряжение питания реле и сигнал запуска. Если используется внешний драйвер шпинделя, убедитесь, что контакты включения и регулирования скорости драйвера правильно получают сигналы от Arduino.
  • Общая нестабильность системы или случайные ошибки:
    • Проблема: Система периодически зависает, выдает неожиданные ошибки или работает нестабильно.
    • Возможные причины: Недостаточный или шумный блок питания, плохое заземление, слабые кабельные соединения, перегрев, программные конфликты.
    • Решение: Проверьте все силовые соединения и точки заземления, затяните ослабленные соединения. Измерьте выходное напряжение и пульсации блока питания с помощью мультиметра. Рассмотрите возможность добавления конденсаторов к линиям питания для фильтрации шума. Убедитесь, что все компоненты должным образом охлаждаются. Питание платы Arduino от внешнего источника питания может уменьшить колебания напряжения, поступающие через порт USB. Убедитесь, что вы используете самую актуальную и стабильную версию GRBL.

Совет эксперта

Создание станка ЧПУ с Arduino и GRBL предлагает чрезвычайно ценную отправную точку для прототипирования, обучения и мелкосерийного производства в промышленной автоматизации. Принципы электрической схемы, выбор компонентов и практические рекомендации, подробно описанные в этом руководстве, формируют прочную основу для предприятий, ищущих экономически эффективные и гибкие решения. В частности, отделы исследований и разработок могут сократить время выхода на рынок благодаря возможности быстрого прототипирования и проверки новых конструкций изделий. Для образовательных учреждений это обеспечивает уникальную учебную платформу для получения студентами практического опыта работы с ЧПУ. Однако при внедрении таких систем с открытым исходным кодом в промышленных условиях крайне важно выйти за рамки ярлыка «начальный уровень» и обеспечить соответствие профессиональным стандартам.

В качестве экспертного совета, хотя Arduino и GRBL предлагают гибкие и экономичные решения, нельзя жертвовать безопасностью и долговечностью. Выбор качественных компонентов, тщательная кабельная разводка, эффективное управление шумом и надежная схема аварийной остановки гарантируют стабильную и безопасную работу системы. Недостаточные источники питания, неподходящие сечения кабелей или пренебрежение заземлением не только снижают производительность системы, но и могут привести к серьезным неисправностям и угрозам безопасности. Кроме того, правильная и регулярная калибровка программного обеспечения обеспечивает максимальную эффективность работы механической системы. Перед любой промышленной интеграцией крайне важно провести всестороннее тестирование системы и быть готовым к потенциальным сценариям отказов. Постоянное обучение и адаптация к развивающимся технологиям являются ключом к специализации в этой области. Для полного использования потенциала этих систем необходимо сочетать не только знания электроники и программного обеспечения, но также знания механического проектирования и материалов. Следует помнить, что прочная базовая электрическая схема и тщательная реализация могут превратить проект начального уровня в решение промышленного качества.

Вопросы и ответы

Какие основные компоненты необходимы для создания станка ЧПУ с Arduino и GRBL?

Для создания станка ЧПУ с Arduino и GRBL вам потребуются: плата Arduino (Uno или Nano), драйверы шаговых двигателей (A4988 или DRV8825), шаговые двигатели (NEMA 17 или NEMA 23), блок питания (12В или 24В DC), концевые выключатели, кабели и, при необходимости, модуль управления шпинделем.

Что такое GRBL и какова его роль в системе ЧПУ на базе Arduino?

GRBL — это прошивка с открытым исходным кодом, которая загружается на плату Arduino и преобразует команды G-кода в сигналы, управляющие шаговыми двигателями. Она действует как интерпретатор G-кода, позволяя Arduino контролировать движение станка ЧПУ.

Как минимизировать электрические помехи и обеспечить надежность системы ЧПУ в промышленных условиях?

Для обеспечения стабильной работы и минимизации помех в промышленных условиях рекомендуется использовать экранированные кабели для двигателей и сигнальных линий, прокладывать силовые и сигнальные кабели по разным каналам, а также обеспечить надежное заземление всех металлических частей в одной точке.

Какие меры следует предпринять для управления температурой шаговых двигателей и драйверов?

Для предотвращения перегрева драйверов и двигателей необходимо использовать радиаторы для драйверов и, при необходимости, активное охлаждение (вентиляторы). Также важно правильно настроить ток на драйверах, чтобы он не превышал номинальный ток двигателя.

Как правильно реализовать функцию аварийной остановки (E-Stop) для станка ЧПУ на базе Arduino и GRBL?

Аварийная остановка (E-Stop) должна быть реализована аппаратно, полностью отключая питание всех двигателей с помощью реле или контактора. Кнопка E-Stop должна быть легкодоступной и иметь яркий цвет, чтобы оператор мог быстро остановить станок в случае необходимости.
