Шаговый двигатель: Настройки «Current Decay» (Затухание тока) в драйверах: Fast, Slow, Mixed – Введение и технический анализ

В основе систем промышленной автоматизации, в приложениях управления движением, шаговые двигатели играют незаменимую роль благодаря своей точности, экономической эффективности и простым механизмам управления. Однако одним из критических элементов, напрямую влияющих на производительность, эффективность и срок службы шаговых двигателей, является способность драйверов управлять током. В этом контексте настройки «Current Decay» (Затухание тока) являются одной из самых фундаментальных и часто неправильно понимаемых, но критически важных особенностей драйверов шаговых двигателей. Затухание тока определяет, насколько быстро и каким образом ток в обмотках двигателя будет снижаться, и это напрямую влияет на крутящий момент двигателя, точность шага, уровень акустического шума, вибрацию и энергоэффективность. Это подробное руководство и техническая статья для профессионалов промышленной автоматизации рассматривает принципы работы, технические детали, преимущества, недостатки и критическую важность режимов «Fast Decay» (Быстрое затухание), «Slow Decay» (Медленное затухание) и «Mixed Decay» (Смешанное затухание) в полевых условиях с экспертной точки зрения. Правильная настройка затухания может определить тонкую грань между успехом приложения и его проблемной производительностью.

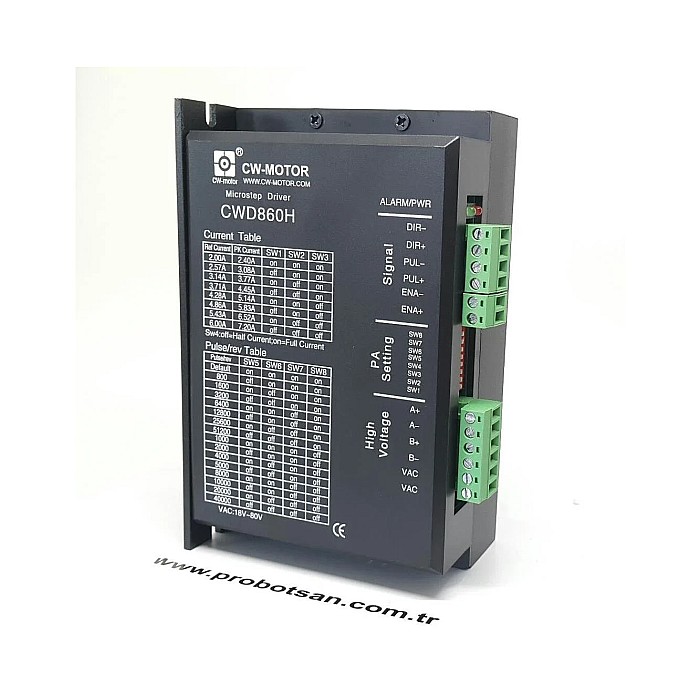

Настройки «Current Decay» (Затухание тока) в драйверах шаговых двигателей: Fast, Slow, Mixed – Принцип работы и технические данные

Шаговые двигатели – это электромеханические устройства, обеспечивающие точное позиционирование, перемещаясь пошагово за счет последовательного включения и выключения магнитных полей в их обмотках. Точное управление током в этих обмотках имеет жизненно важное значение для того, чтобы двигатель развивал правильный крутящий момент и безошибочно достигал желаемого положения. Драйверы шаговых двигателей обычно регулируют ток обмотки с помощью схем «чоппера» на основе ШИМ (широтно-импульсной модуляции). Эти драйверы сталкиваются с эффектом обратной ЭДС (электродвижущей силы), который из-за индуктивной природы обмотки двигателя препятствует мгновенному достижению или падению тока до целевого значения. Именно в этот момент вступает в действие затухание тока. Затухание тока обеспечивает безопасное и контролируемое рассеивание избыточной энергии, когда ток в обмотке превышает целевой уровень или когда фаза обесточивается.

Настройки «Current Decay» (Затухание тока) в драйверах шаговых двигателей: Базовый механизм

Когда ток в обмотке шагового двигателя достигает верхнего предела, установленного драйвером, драйвер отключает MOSFET-транзисторы, прерывая подачу напряжения на обмотку. Однако из-за индуктивности обмотки ток не может мгновенно упасть до нуля; вместо этого энергия, запасенная в обмотке, продолжает генерировать ток в течение некоторого времени. То, как эта энергия рассеивается, то есть как затухает ток, определяет динамические характеристики двигателя. Механизм затухания обычно реализуется с использованием свободных диодов или методов синхронного выпрямления.

Fast Decay (Быстрое затухание)

В режиме Fast Decay, когда ток в обмотке превышает целевой уровень или фаза меняется, драйвер инвертирует напряжение в обмотке, обеспечивая очень быстрое падение тока. Это означает быстрое рассеивание энергии обмотки. Как правило, когда датчик тока превышает целевой предел тока, драйвер отключает нижние и верхние MOSFET-транзисторы и возвращает ток обратно к напряжению питания через диодный путь (или с помощью синхронного выпрямления). Этот метод сокращает ток в обмотке за кратчайшее время, ускоряя переход к новому циклу тока.

• Преимущества:
  • Более высокий крутящий момент на высоких скоростях: Быстрая регулировка тока помогает преодолеть эффект обратной ЭДС, особенно на высоких скоростях, и позволяет двигателю развивать более высокий крутящий момент.
  • Меньший резонанс: Быстрое управление током может помочь двигателю работать более стабильно в точках естественного резонанса.
  • Лучшая точность микрошага: Более быстрое и точное управление током обеспечивает более точное позиционирование в режиме микрошага.
• Недостатки:
  • Более высокая пульсация тока (Ripple): Очень быстрое снижение и повторное увеличение тока приводит к большим пульсациям тока в обмотке.
  • Увеличенные потери мощности и нагрев: Высокая пульсация тока может привести к большим потерям энергии и, следовательно, к нагреву как двигателя, так и драйвера.
  • Более высокий акустический шум: Высокочастотные пульсации тока могут увеличить акустический шум, воспринимаемый как «жужжание» двигателя.

Slow Decay (Медленное затухание)

В режиме Slow Decay, когда ток в обмотке превышает целевой уровень, драйвер рециркулирует ток внутри обмотки или в части схемы драйвера. Это обеспечивает более медленное и постепенное снижение тока. Ток обычно закорачивается внутри своей обмотки через диод или нижний MOSFET, и энергия тока рассеивается на резисторах.

• Преимущества:
  • Более низкая пульсация тока: Медленное падение тока значительно уменьшает пульсацию тока в обмотке.
  • Более низкий акустический шум: Уменьшенная пульсация тока обеспечивает более тихую работу двигателя.
  • Меньшие потери мощности и нагрев: Более плавный ток приводит к меньшим потерям энергии как в двигателе, так и в драйвере.
  • Более плавная работа: Обеспечивает более плавное и безвибрационное движение, особенно на низких скоростях и в режиме микрошага.
• Недостатки:
  • Потеря крутящего момента на высоких скоростях: Медленное падение тока затрудняет управление током на высоких скоростях из-за эффекта обратной ЭДС и, следовательно, может привести к снижению крутящего момента.
  • Больший потенциал резонанса: На определенных скоростях медленное затухание может усилить вибрации в точках резонанса двигателя.
  • Меньшая точность микрошага (в некоторых случаях): Задержка управления током, особенно на высоких скоростях или при быстрых изменениях направления, может повлиять на точность микрошага.

Mixed Decay (Смешанное затухание)

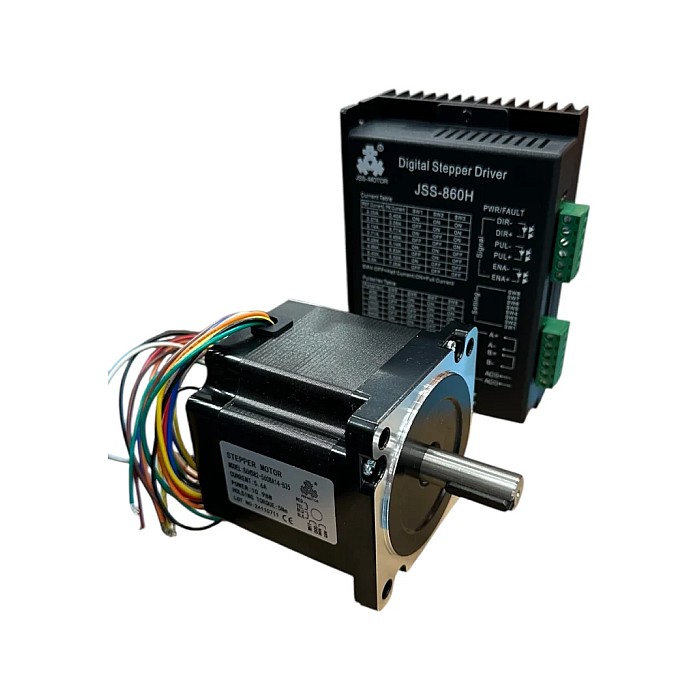

Настройки «Current Decay» (Затухание тока) в драйверах шаговых двигателей: Что следует учитывать на практике

• Характеристики двигателя и тип нагрузки: Индуктивность и сопротивление каждого шагового двигателя различны. Двигатели с низкой индуктивностью обычно обеспечивают более быструю реакцию тока, в то время как для двигателей с высокой индуктивностью Fast Decay может быть более критичным. Нагрузки с высокой инерцией, приложения, требующие быстрого ускорения и замедления, могут нуждаться в более быстром затухании тока (в сторону Fast или Mixed Decay), в то время как стабильные и низкоскоростные нагрузки могут работать более эффективно с Slow Decay.
• Напряжение питания и мощность драйвера: Высокое напряжение питания обеспечивает более быстрый рост тока в обмотках, но также указывает на необходимость более эффективного затухания тока. Необходимо убедиться, что MOSFET-транзисторы и другие компоненты драйвера выдерживают токовые и высоковольтные нагрузки, которые могут быть вызваны выбранным режимом затухания.
• Профиль скорости и динамические требования: Будет ли приложение работать постоянно на высоких скоростях или часто выполнять ускорения/замедления и изменения направления? Ситуации, требующие высокой скорости и динамического отклика, указывают на Fast или Mixed Decay, в то время как непрерывная работа на низких скоростях с высокой точностью и бесшумностью выдвигает на первый план Slow Decay.
• Контроль резонанса и вибрация: Шаговые двигатели имеют естественные точки резонанса на определенных скоростях, и в этих точках могут возникать серьезные вибрации. Настройки затухания могут вызывать или уменьшать эти резонансы. Обычно Mixed Decay предлагает наиболее гибкое решение для минимизации резонансов. Некоторые продвинутые драйверы (например, серия TMC) имеют встроенные алгоритмы подавления резонанса, и эти алгоритмы дают наилучшие результаты в сочетании с настройками затухания.
• Термическое управление и энергоэффективность: Fast Decay, как правило, производит больше тепла в драйвере и двигателе из-за высокой пульсации тока. Это может быть критично, особенно в закрытых корпусах или при высоких температурах окружающей среды. Slow Decay или хорошо настроенный Mixed Decay обеспечивают лучшую энергоэффективность с меньшим выделением тепла.
• Чувствительность к акустическому шуму: В таких приложениях, как медицинское оборудование, офисная автоматизация или бытовая техника, шум двигателя является важным критерием. Fast Decay обычно приводит к более высокочастотному шуму, в то время как Slow Decay обеспечивает более тихую работу. Mixed Decay предлагает хороший баланс между шумом и производительностью.
• Точность микрошага: Точность микрошага имеет решающее значение в приложениях, требующих высокой точности позиционирования, таких как оптическое сканирование, 3D-принтеры или станки с ЧПУ. Возможность точной и быстрой регулировки тока в обмотках обеспечивает плавность переходов микрошага. Mixed Decay обычно предлагает наилучшую точность микрошага.

Настройки «Current Decay» (Затухание тока) в драйверах шаговых двигателей: Распространенные проблемы и их решения

Многие проблемы с шаговыми двигателями, возникающие на практике, могут быть вызваны неправильными или субоптимальными настройками затухания тока. Правильная диагностика и решение этих проблем повышает общую производительность и надежность системы.

• Проблема 1: Потеря крутящего момента и пропуск шагов на высоких скоростях
  • Сценарий: Двигатель хорошо работает на низких скоростях, но теряет крутящий момент, пропускает шаги или останавливается при увеличении скорости. Обычно наблюдается в случаях, когда доминирует режим Slow Decay.
  • Решение: Сдвиньте настройку затухания в сторону Fast Decay или увеличьте долю Fast Decay в режиме Mixed Decay. Это уменьшит влияние обратной ЭДС на высоких скоростях, обеспечивая более быструю регулировку тока в обмотке и позволяя двигателю развивать больший крутящий момент. Увеличение напряжения питания также может помочь решить эту проблему, но будьте осторожны, чтобы не превысить пределы напряжения драйвера.
• Проблема 2: Вибрация и резонанс двигателя
  • Сценарий: Двигатель чрезмерно вибрирует на определенных скоростях, работает шумно или издает механический резонансный звук. Это может быть вызвано как слишком большим Fast Decay, так и слишком большим Slow Decay.
  • Решение: В частности, Slow Decay может вызывать определенные резонансные частоты. Тщательно экспериментируйте с настройками Mixed Decay, чтобы найти оптимальную точку. Некоторые драйверы (например, серия TMC) имеют встроенные функции подавления резонанса или компенсации пульсаций крутящего момента; включение или настройка этих функций может решить проблему. При необходимости рассмотрите возможность использования механических демпфирующих элементов (например, виброизоляторов).
• Проблема 3: Чрезмерный нагрев (драйвера или двигателя)
  • Сценарий: Микросхема драйвера или шаговый двигатель аномально нагреваются. Обычно наблюдается в случаях, когда режим Fast Decay используется слишком агрессивно или пределы тока настроены неправильно.
  • Решение: Fast Decay приводит к большим потерям энергии из-за высокой пульсации тока. Переключитесь в режим Mixed Decay или уменьшите долю Fast Decay, увеличив компонент Slow Decay. Убедитесь, что пределы тока не превышают номинальный ток двигателя и соответствуют тепловой мощности драйвера. При необходимости примените лучшее решение для охлаждения (вентилятор, радиатор).
• Проблема 4: Высокий акустический шум
  • Сценарий: Двигатель издает раздражающее жужжание или гул во время работы. Обычно наблюдается в случаях, когда доминирует Fast Decay.
  • Решение: Увеличьте долю Slow Decay или уменьшите долю Fast Decay в режиме Mixed Decay, чтобы уменьшить пульсацию тока. Изменение частоты ШИМ драйвера также иногда может помочь для более тихой работы (если драйвер поддерживает эту настройку).
• Проблема 5: Потеря плавности или ошибка при переходах микрошага
  • Сценарий: Двигатель не движется плавно в режиме микрошага, кажется, что он заедает, или точность позиционирования низкая.
  • Решение: Настройки затухания тока напрямую влияют на правильную и своевременную регулировку тока при переходах микрошага. Mixed Decay обычно обеспечивает наилучшую плавность и точность. Экспериментируйте с различными соотношениями Fast/Slow, чтобы найти настройку, обеспечивающую наиболее плавный переход. Проверьте разрешение микрошага драйвера и убедитесь, что двигатель может развивать достаточный крутящий момент при этом разрешении.

Настройки «Current Decay» (Затухание тока) в драйверах шаговых двигателей: Заключение и экспертный совет

Настройки «Current Decay» в драйверах шаговых двигателей, хотя и кажутся простым параметром, являются критически важным инженерным решением, которое глубоко влияет на производительность, надежность и эффективность промышленных приложений автоматизации. Fast Decay максимизирует крутящий момент в высокоскоростных и динамичных приложениях, но при этом имеет такие недостатки, как повышенный шум и нагрев. Slow Decay, в свою очередь, обеспечивает тихую и плавную работу, но сопряжен с риском потери крутящего момента на высоких скоростях. Mixed Decay объединяет лучшие стороны этих двух режимов, предлагая гибкое решение, обеспечивающее оптимальный баланс для большинства приложений. Самый важный экспертный совет для инженеров и системных интеграторов – помнить, что каждое приложение имеет свои уникальные требования. Идеальная настройка затухания для одного приложения может быть недостаточной или избыточной для другого. Поэтому необходимо проводить тщательный процесс проб и ошибок и оптимизации, учитывая все факторы, такие как характеристики двигателя, характер нагрузки, профиль скорости, допуски по шуму и температуре. Современные драйверы шаговых двигателей, особенно продукты таких брендов, как TMC (TRINAMIC Motion Control), предлагают продвинутые алгоритмы затухания и функции автоматической настройки, упрощая этот сложный процесс. Такие драйверы могут динамически регулировать скорость затухания тока, автоматически подавлять резонансы и оптимизировать энергоэффективность. В системах автоматизации следующего поколения такие адаптивные возможности интеллектуальных драйверов полностью раскроют потенциал шаговых двигателей и обеспечат их еще более широкое распространение в промышленных приложениях. Следует помнить, что правильная настройка затухания не только продлевает срок службы двигателя, но и повышает общую эффективность машины и снижает затраты на обслуживание.
