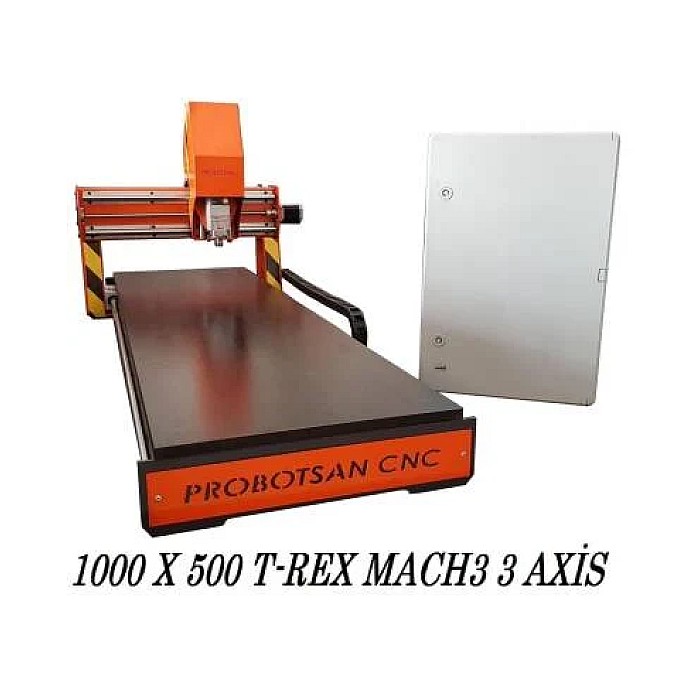

Введение и технический анализ

Станки с ЧПУ (числовым программным управлением), являющиеся краеугольным камнем промышленной автоматизации и прецизионного производства, незаменимы в современных производственных процессах. Производительность этих станков и качество производимых ими деталей напрямую зависят от плоскостности рабочего стола и точности его калибровки. Особенно в фрезерных станках с ЧПУ и обрабатывающих центрах, используемых для обработки дерева, композитов, пластиков и некоторых легких металлов, рабочий стол неизбежно теряет свою идеальную плоскостность со временем из-за износа, деформации или скопления остатков на его поверхности. Это приводит к выходу обрабатываемых деталей за пределы геометрических допусков, ухудшению качества кромок, сокращению срока службы инструмента и снижению общей производительности. Именно здесь калибровка стола ЧПУ, или, как ее часто называют, шлифовка поверхности (surface sanding/skimming), становится критически важной процедурой обслуживания, которая позволяет станкам вернуться к их первоначальной производительности. Эта операция обычно выполняется с использованием фрезы большого диаметра, которая снимает очень тонкий слой с верхней поверхности стола ЧПУ. Цель состоит в том, чтобы создать идеальную плоскость, достигнув одинакового уровня высоты во всех точках стола. Таким образом, системы крепления заготовок (особенно вакуумные столы) работают гораздо эффективнее, глубина обработки становится стабильной, а качество конечного продукта значительно улучшается. Эта техническая статья рассмотрит важность процесса калибровки стола ЧПУ в секторе промышленной автоматизации, принципы его работы, технические детали, аспекты, на которые следует обратить внимание на производстве, и предложения по решению часто встречающихся проблем с экспертной точки зрения. Регулярное применение таких точных операций обслуживания имеет большое значение для повышения конкурентоспособности предприятий и обеспечения постоянного улучшения производственных процессов.

Принцип работы и технические данные

Что следует учитывать на производстве

• Предварительные проверки и калибровка станка: Перед началом операции калибровки стола ЧПУ необходимо тщательно проверить общее механическое состояние станка. Следует убедиться в отсутствии люфтов в направляющих осей, износа шарико-винтовых пар или ослабления подшипников. Особенно критично, чтобы движение по оси Z было плавным и повторяемым. При необходимости следует выполнить геометрическую калибровку станка (параллельность осей, перпендикулярность) и компенсировать люфты осей (backlash). Эти предварительные проверки повышают эффективность операции калибровки и обеспечивают долговечность достигнутой плоскостности.

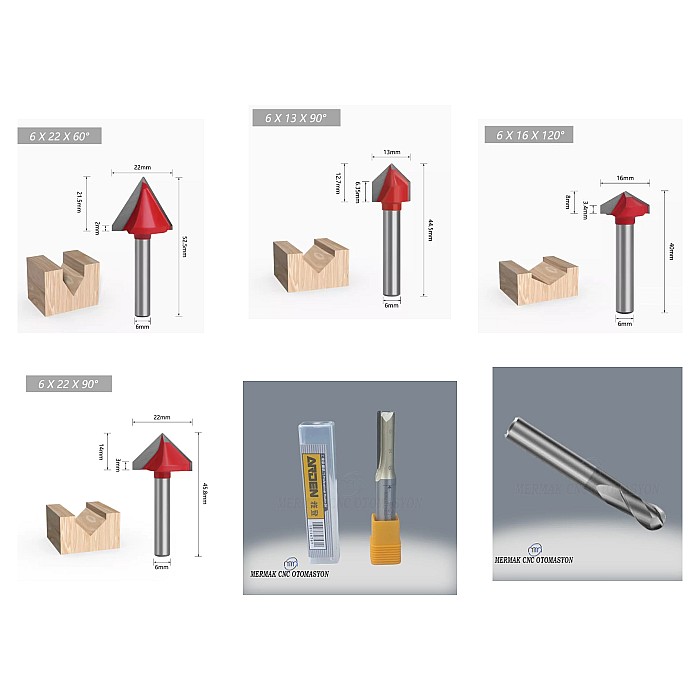

• Правильный выбор и состояние инструмента: Используемая фреза должна соответствовать материалу стола, а ее диаметр должен быть оптимально выбран в соответствии с зоной обработки и мощностью станка. Фрезы большого диаметра со сменными твердосплавными пластинами обеспечивают высокую производительность резания и позволяют легко заменять затупившиеся кромки. Острота и чистота инструмента жизненно важны для получения гладкой поверхности и минимизации следов от инструмента. Затупившиеся или поврежденные инструменты приводят к волнистости поверхности стола, следам пригорания и плохому качеству поверхности.
• Оптимизация траектории инструмента: Траектория инструмента (toolpath) должна быть спроектирована таким образом, чтобы охватывать всю поверхность стола равномерными и перекрывающимися проходами. Обычно используются однонаправленные (uni-directional) или зигзагообразные (bi-directional) стратегии. Хотя зигзагообразная стратегия быстрее, она может привести к небольшим различиям в качестве поверхности из-за небольших вибраций или люфтов, которые могут возникать при каждом изменении направления инструмента. Однонаправленная стратегия, как правило, обеспечивает более гладкую поверхность, но занимает больше времени. Шаг между проходами (stepover) должен составлять около 70-90% от диаметра инструмента, чтобы обеспечить достаточное перекрытие и предотвратить образование «гребней» или «канавок».
• Целостность и герметичность вакуумного стола: Если калибруется сам вакуумный стол, необходимо убедиться, что края стола и все отверстия герметичны для эффективной работы вакуума. При наличии утечек в вакуумной линии их следует устранить. Вакуум помогает удалять пыль, образующуюся при снятии материала с поверхности стола, и делает процесс более безопасным. Активный вакуум во время операции калибровки также может помочь сохранить плоскостность поверхности стола.
• Параметры резания и удаление стружки: Скорость шпинделя, скорость подачи и глубина резания должны быть тщательно отрегулированы в соответствии с плотностью материала стола, геометрией инструмента и мощностью станка. Слишком высокая скорость подачи или недостаточная скорость вращения могут привести к плохому качеству поверхности и перегрузке инструмента. Слишком низкая скорость подачи может привести к следам пригорания или чрезмерному накоплению тепла на поверхности стола. Глубина резания должна быть установлена таким образом, чтобы за каждый проход удалялось минимальное количество материала (обычно 0,05–0,2 мм). Для эффективного сбора пыли и стружки, образующихся во время операции, должна использоваться соответствующая система пылеудаления.
• Экологические факторы и безопасность: Во время операции может образовываться большое количество пыли. Поэтому операторы обязаны использовать соответствующие средства индивидуальной защиты (маски, очки). Рабочая зона должна хорошо проветриваться, а система пылеудаления должна работать эффективно. Кроме того, необходимо убедиться, что кнопки аварийной остановки станка доступны, а защитные барьеры установлены. Чистота стола после операции также важна; оставшиеся частицы пыли могут негативно повлиять на последующие процессы обработки.
• Послеоперационный контроль и документация: После завершения операции калибровки плоскостность стола должна быть проверена с помощью точных измерительных приборов (индикатор часового типа, поверочная линейка, лазерное выравнивание). Измеренные значения должны быть записаны для определения соответствия допустимым допускам. Регулярная документация этих данных обеспечивает важную отправную точку для мониторинга производительности станка и планирования будущего обслуживания. Кроме того, точка отсчета оси Z должна быть переопределена, и при необходимости все программы обработки должны быть обновлены в соответствии с этой новой ссылкой.

Часто встречающиеся проблемы и их решения

Во время или после операции калибровки стола ЧПУ могут возникнуть различные проблемы. Правильная диагностика этих проблем и применение эффективных решений имеют решающее значение для операционной эффективности и качества производства.

• Проблема: Волнистость поверхности стола или неравномерная глубина.

  Решение: Эта ситуация может быть вызвана несколькими причинами. Во-первых, следует проверить механические люфты станка (backlash); особенно люфты в оси Z могут приводить к волнистости. Износ шарико-винтовой пары или направляющих также вызывает аналогичные проблемы. Во-вторых, следует проверить остроту и состояние инструмента; затупившийся или поврежденный инструмент не может обеспечить ровный рез на поверхности. В-третьих, следует проверить стратегию траектории инструмента и шаг между проходами (stepover); недостаточное перекрытие или неправильная траектория инструмента могут оставлять следы. Наконец, следует убедиться, что параметры резания, такие как скорость шпинделя и скорость подачи, соответствуют материалу стола. При необходимости следует попробовать меньшие глубины резания и более низкие скорости подачи.

• Проблема: Следы пригорания или перегрев поверхности.

  Решение: Следы пригорания обычно возникают из-за трения инструмента о поверхность стола. Это может быть вызвано затуплением инструмента, слишком низкой скоростью шпинделя или слишком высокой скоростью подачи, а также недостаточной глубиной резания. Проверьте остроту инструмента и при необходимости замените его. Увеличьте скорость шпинделя или уменьшите скорость подачи. Небольшое увеличение глубины резания также может уменьшить трение, но это может сократить срок службы стола. Недостаточное удаление стружки также может привести к накоплению тепла; проверьте эффективность системы пылеудаления.

• Проблема: Короткий срок службы инструмента или частые поломки инструмента.

  Решение: Короткий срок службы или поломка инструмента обычно вызваны неправильными параметрами резания, низким качеством инструмента или вибрациями в станке. Слишком высокая скорость подачи или слишком глубокое резание создают чрезмерную нагрузку на инструмент. Недостаточная скорость шпинделя также приводит к перегрузке инструмента. Убедитесь, что материал инструмента соответствует материалу стола (например, твердосплавные инструменты для МДФ). Если в подшипниках или направляющих станка есть люфты, это приводит к вибрациям, которые негативно влияют на срок службы инструмента; эти механические проблемы должны быть устранены. Также убедитесь, что цанговый патрон (collet) чист и затянут.

• Проблема: Вакуумный стол не обеспечивает достаточного удержания.

  Решение: Если после калибровки стола возникают проблемы с вакуумным удержанием, в первую очередь следует убедиться в плоскостности стола. Если на поверхности все еще есть микроскопические зазоры или волнистость, вакуум не может полностью распределиться. В этом случае может потребоваться повторная калибровка. Во-вторых, следует проверить, не засорены ли поры на поверхности стола пылью или стружкой. Если есть засорение, поверхность следует очистить или слегка протереть щеткой, чтобы открыть поры. В-третьих, следует проверить, обладает ли сам вакуумный насос достаточной мощностью всасывания и нет ли утечек в вакуумной линии. Состояние уплотнительных прокладок по краям вакуумного стола также важно.

• Проблема: Смещение точки отсчета оси Z после операции.

  Решение: Смещение точки отсчета оси Z после калибровки стола является ожидаемым, поскольку с поверхности стола был удален материал. Это не проблема, а ситуация, требующая повторной настройки. После операции обязательно следует перенастроить точку отсчета оси Z (tool length offset), и эта новая ссылка должна быть отражена во всех программах обработки. Если используется автоматический датчик длины инструмента, его калибровка также должна быть проверена и настроена в соответствии с новой поверхностью стола.

Совет эксперта

Операция калибровки и обеспечения плоскостности стола фрезерного станка с ЧПУ (surface sanding) является критически важной задачей по техническому обслуживанию, которую нельзя игнорировать на предприятиях промышленной автоматизации и точного производства. Эта операция — не просто эстетическая коррекция, а стратегическая инвестиция, которая напрямую влияет на качество продукции, продлевает срок службы инструмента, сокращает отходы материала и повышает общую операционную эффективность. Как профессионал в области промышленной автоматизации, я хотел бы подчеркнуть, что регулярное и правильное выполнение этого процесса незаменимо для поддержания конкурентоспособности предприятий и достижения их целей по постоянному улучшению. Наш опыт показывает, что пренебрежение плоскостностью стола, хотя и может показаться экономией средств в краткосрочной перспективе, в долгосрочной перспективе приводит к гораздо более дорогостоящим проблемам, таким как бракованная продукция, необходимость переделки, неожиданные поломки инструмента и сбои в работе станка. Поэтому каждое предприятие, имеющее парк станков с ЧПУ, должно интегрировать операцию калибровки стола в свой график периодического обслуживания, и даже установить автоматические напоминания на определенные интервалы часов работы, в зависимости от интенсивности использования станка. Кроме того, регулярное обучение операторов важности этой операции, правильным методам применения и способам решения возможных проблем играет ключевую роль в успехе процесса. Качество используемого режущего инструмента, выбор правильных параметров резания и детальные шаги измерения и проверки после операции гарантируют, что достигнутая плоскостность будет соответствовать требуемой точности. Следует помнить, что точная начальная плоскость обеспечивает точность и повторяемость всех последующих этапов обработки. В эпоху Индустрии 4.0 и интеллектуальных производственных систем, когда целью является оптимизация каждого производственного этапа и работа с максимальной эффективностью, идеальная плоскостность стола ЧПУ является фундаментальным шагом к достижению этих целей. Информация и рекомендации, представленные в этом руководстве, помогут предприятиям получить максимальную отдачу от своих станков с ЧПУ и обеспечить устойчивое качество в производственных процессах.
