Как подключить сервопривод к управляющей плате NPN и PNP: подробное руководство

📑 Содержание (открыть)
Подключение сервопривода к управляющей плате NPN или PNP требует понимания типов сигналов. В этой статье мы рассмотрим принципы работы, технические аспекты и практические советы по обеспечению надежного соединения для промышленных систем автоматизации.
Практические заметки для CNC Router, автоматизации и промышленных систем движения.

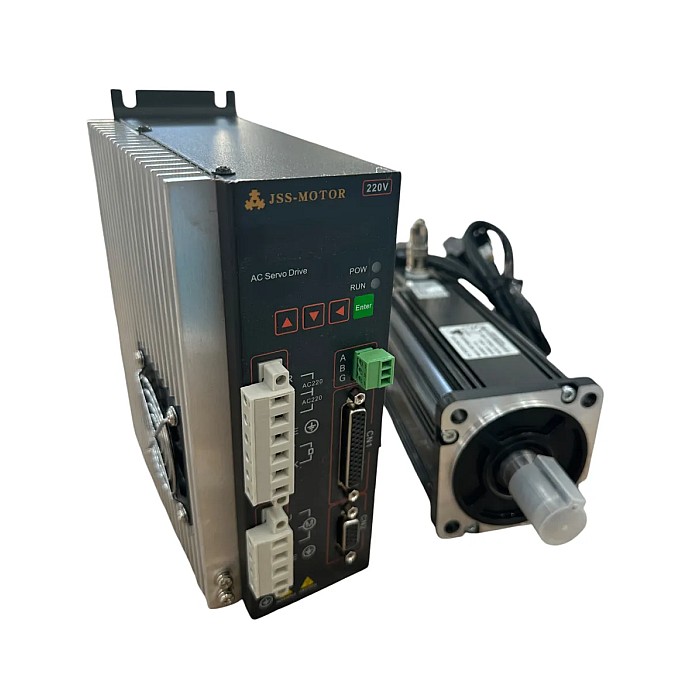

Подключение сервопривода к управляющей плате NPN и PNP: подробное руководство
В современных системах промышленной автоматизации сервоприводы играют ключевую роль, обеспечивая точное управление положением, скоростью и крутящим моментом двигателей. Управление сервоприводами осуществляется с помощью ПЛК (программируемых логических контроллеров), драйверов шаговых двигателей или специализированных управляющих плат. Эти платы генерируют управляющие сигналы, которые определяют поведение сервопривода. Два основных типа логики выходных сигналов, используемых в этих системах, — это NPN (Negative-Positive-Negative) и PNP (Positive-Negative-Positive). Понимание этих типов сигналов и правильное их согласование с входами сервопривода критически важно для обеспечения стабильной и надежной работы системы.

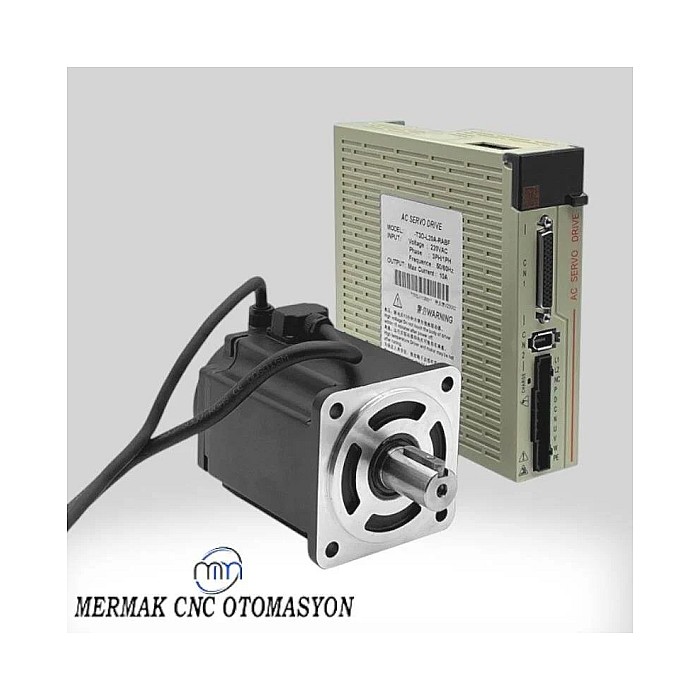

Принцип работы и технические особенности
Подключение сервопривода к управляющей плате обычно осуществляется с помощью сигналов импульса (Pulse) и направления (Direction). Эти сигналы определяют, насколько и в каком направлении должен вращаться двигатель. Основной принцип подключения заключается в согласовании типа выходного сигнала управляющей платы (NPN или PNP) с типом входного сигнала сервопривода. Многие современные сервоприводы поддерживают оба типа входных сигналов, но иногда требуется соответствующая настройка.

Принцип подключения NPN (Sinking)
Управляющая плата с NPN выходом при активации сигнала подключает свой выход к земле (0 В), то есть «оттягивает» ток на землю. Это называется логикой sinking (сток). Вход сервопривода NPN обычно ожидает сигнал, подключенный через резистор к внутреннему источнику питания (+5 В или +24 В). Когда выход управляющей платы активен, ток начинает протекать через резистор, и вход сервопривода воспринимает это как логический уровень «LOW» (0 В). В NPN-соединении общий вывод (COM) управляющей платы обычно подключается к земле.
Пример подключения:
- NPN выход управляющей платы (PUL-) → Терминал PUL- сервопривода
- Терминал PUL+ сервопривода → Внутренний +VCC сервопривода (или внешний +VCC)
- Общий вывод (COM) управляющей платы → Сигнальная земля (SGND) сервопривода

Принцип подключения PNP (Sourcing)
Управляющая плата с PNP выходом при активации сигнала подает на свой выход положительное напряжение питания (+5 В или +24 В), то есть «источает» ток. Это называется логикой sourcing (исток). Вход сервопривода PNP ожидает, что сигнальная линия будет подключена к источнику положительного напряжения. Когда выход управляющей платы активен, вход сервопривода воспринимает это как логический уровень «HIGH» (+V). В PNP-соединении общий вывод (COM) управляющей платы обычно подключается к положительному источнику питания.
Пример подключения:
- PNP выход управляющей платы (PUL+) → Терминал PUL+ сервопривода
- Терминал PUL- сервопривода → Внутренний GND сервопривода (или внешний GND)
- Общий вывод (COM) управляющей платы → Положительное питание (VCC) сервопривода
Современные сервоприводы часто оснащены дифференциальными входами (например, PUL+ / PUL- и DIR+ / DIR-), которые обеспечивают лучшую помехоустойчивость и надежность передачи сигналов на большие расстояния. При дифференциальном подключении управляющая плата генерирует как положительный, так и отрицательный сигналы. Если управляющая плата имеет только однополярные (single-ended) NPN/PNP выходы, следует использовать соответствующие схемы подключения, указанные в руководстве к сервоприводу. Для однополярного NPN обычно терминал PUL+ сервопривода подключается к внутреннему +V, а PUL- — к выходу управляющей платы. Для однополярного PNP терминал PUL- сервопривода подключается к внутреннему GND, а PUL+ — к выходу управляющей платы.
| Параметр | Значение/Описание |
|---|---|
| Тип выхода управляющей платы | NPN (Sinking) или PNP (Sourcing) |
| Тип входа сервопривода | Совместимый с NPN, совместимый с PNP или дифференциальный (часто настраивается программно) |
| Напряжение питания сигнала | Обычно +5 В, +12 В или +24 В DC. Должно быть согласовано между платой и сервоприводом. |
| Максимальный выходной ток (управляющая плата) | Обычно 10 мА — 50 мА. Должен быть достаточным для входного сопротивления сервопривода. |
| Максимальная частота сигнала | Обычно 200 кГц — 500 кГц. Должна соответствовать требованиям скорости приложения. |
| Тип изоляции | Обычно обеспечивается оптопарой для гальванической развязки и снижения шумов. |
| Тип кабеля | Витая пара (twisted-pair) и экранированные (shielded) кабели обеспечивают защиту от помех. |
| Входное сопротивление (сервопривод) | Обычно от 1 кОм до 10 кОм. Должно быть согласовано с токовой нагрузкой выхода управляющей платы. |

Важные аспекты при монтаже
- Важность документации и следование инструкциям: Каждый сервопривод и управляющая плата имеют свои уникальные схемы подключения и технические характеристики. Перед началом монтажа обязательно изучите руководства пользователя обоих устройств. Четко определите, какой тип сигнала (NPN, PNP или дифференциальный) ожидают входные сигналы сервопривода, и какой тип сигнала выдают выходы управляющей платы. Неправильное подключение может привести к необратимому повреждению оборудования.
- Согласование напряжения и контроль питания: Убедитесь, что уровни напряжения выходных сигналов управляющей платы и входных сигналов сервопривода (например, +5 В, +12 В, +24 В) полностью совпадают. Несоответствие напряжений может вызвать проблемы с распознаванием сигнала или повредить устройства. Также убедитесь, что источник питания для сигналов стабилен и имеет достаточную мощность.
- Токовая нагрузка и сопротивление сигнала: Максимальная сила тока (в мА), которую может выдавать или принимать каждый выход управляющей платы, должна соответствовать требованиям входного сопротивления сервопривода. Входное сопротивление сервопривода (обычно через встроенный резистор) определяет, сможет ли выход управляющей платы обеспечить необходимый ток. Недостаточный ток может привести к ослаблению уровня сигнала и неправильному его распознаванию сервоприводом.
- Подавление помех и стандарты кабельной прокладки: Промышленные среды характеризуются высоким уровнем электромагнитных помех (EMI/RFI), которые могут вызывать ложные срабатывания или потерю сигнала в низковольтных кабелях. Поэтому крайне важно использовать экранированные (shielded) кабели типа «витая пара» (twisted-pair) для сигнальных линий. Прокладывайте сигнальные кабели отдельно от силовых кабелей и по возможности делайте их как можно короче. Правильное заземление экрана (обычно в одной точке, со стороны контроллера) обеспечивает эффективную защиту от помех.
- Правильное заземление и опорная точка: Обеспечьте надежное заземление всех компонентов системы, включая управляющую плату, сервопривод и источник питания. Единая точка заземления для сигнальных цепей помогает минимизировать разность потенциалов и петли заземления, которые могут стать источником шума.
Заключение
Правильное подключение сервопривода к управляющей плате NPN или PNP является фундаментальным шагом для построения надежной системы автоматизации. Тщательное изучение документации, проверка согласованности сигналов и напряжений, а также соблюдение стандартов кабельной прокладки и заземления гарантируют стабильную работу вашего оборудования. Если у вас возникают вопросы по выбору или подключению сервоприводов и управляющих плат для ваших станков с ЧПУ, свяжитесь с нами для консультации.
