Введение и технический анализ

Шаговые двигатели, являющиеся незаменимыми компонентами промышленных систем автоматизации, играют критически важную роль во многих приложениях, требующих точного позиционирования, контроля скорости и создания крутящего момента. Эти двигатели, широко используемые в робототехнике, станках с ЧПУ, конвейерных системах, медицинском оборудовании и 3D-принтерах, обычно работают в паре с драйвером шагового двигателя, который преобразует сигналы от контроллера (ПЛК, микроконтроллера и т. д.) в движение двигателя. Любая неисправность в любом компоненте этой интегрированной системы может привести к серьезным сбоям в производственных процессах, дорогостоящим простоям и потере производительности. Одной из наиболее распространенных и сложных ситуаций, с которыми сталкиваются на производстве, является точное определение источника неисправности – шагового двигателя или драйвера – когда в системе возникает проблема. Это требует специальных знаний, правильных методов диагностики и глубоких технических знаний. Неправильная диагностика может привести к ненужной замене деталей, потере времени и повторному возникновению проблемы. Данное руководство призвано предоставить специалистам по промышленной автоматизации комплексную дорожную карту для систематического выявления неисправностей шагового двигателя и драйвера.

Принцип работы и технические данные

Шаговые двигатели и драйверы работают как неразрывное целое. Прежде чем приступать к поиску неисправностей, крайне важно хорошо понимать основные принципы работы и технические характеристики обоих компонентов.

Принцип работы шагового двигателя

Шаговый двигатель обычно имеет статор с несколькими обмотками (фазами) и ротор с магнитными полюсами. С помощью сигналов от контроллера драйвер подает ток на эти обмотки в определенной последовательности, создавая вращающееся магнитное поле в статоре. Ротор следует за этим магнитным полем, перемещаясь на определенные углы (называемые «шагами»). Каждый шаг соответствует фиксированному углу (например, 1,8 градуса), зависящему от механической конструкции двигателя. Угол шага определяет точность двигателя. Шаговые двигатели обычно бывают следующих типов:

• Шаговые двигатели с переменным магнитным сопротивлением (VR): Ротор не содержит постоянных магнитов, имеет зубчатую структуру. Когда обмотки статора получают питание, они притягивают зубцы ротора. Они быстрее, но имеют низкий крутящий момент.
• Шаговые двигатели с постоянными магнитами (PM): Ротор содержит постоянные магниты. Обеспечивают более высокий крутящий момент, но имеют большие углы шага.
• Гибридные шаговые двигатели: Сочетают принципы переменного магнитного сопротивления и постоянных магнитов. Обеспечивают высокий крутящий момент, малые углы шага и хорошую реакцию на скорость. Это наиболее распространенный тип, используемый в промышленных приложениях.

Производительность двигателя определяется такими параметрами, как угол шага, удерживающий крутящий момент (крутящий момент, необходимый для удержания ротора на месте при подаче питания на двигатель), момент фиксации (естественное намагничивание, удерживающее ротор на месте при отсутствии питания на двигателе), сопротивление фазы и индуктивность фазы. Эти значения указаны в техническом паспорте двигателя и являются критическими ориентирами при диагностике неисправностей.

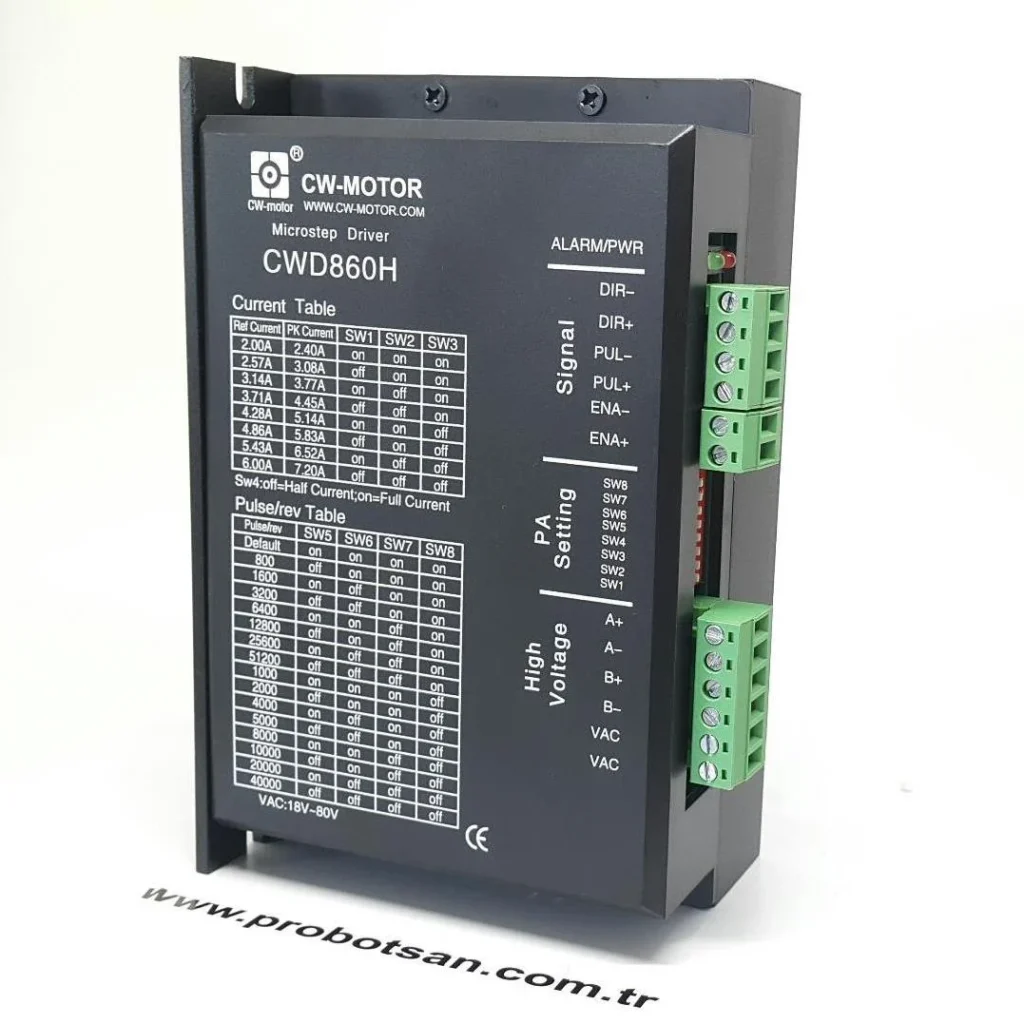

Принцип работы драйвера шагового двигателя

Что следует учитывать на производстве

• Меры безопасности: Перед началом любых диагностических или ремонтных работ всегда полностью отключайте питание системы и убедитесь, что источник питания разряжен. Выключите главный выключатель в электрическом щитке и заблокируйте его, чтобы предотвратить несанкционированный доступ. Высокое напряжение и токи могут привести к серьезным травмам. Конденсаторы в источниках питания могут удерживать энергию в течение некоторого времени, поэтому дождитесь их разряда или используйте соответствующие методы разряда.
• Проверка документации: Обязательно изучите оригинальные технические паспорта двигателя и драйвера, схемы подключения и электрические проекты системы. Эти документы содержат критически важную информацию, такую как номинальные значения, распиновка, настройки тока и коды ошибок. Неправильное подключение или неправильные настройки могут привести к неисправности или затруднить диагностику.
• Факторы окружающей среды: Оцените условия окружающей среды, в которой работают двигатель и драйвер. Такие факторы, как чрезмерная температура, влажность, пыль, вибрация или химические пары, могут сократить срок службы электронных компонентов и механических частей. В частности, драйверы могут снижать производительность или переходить в режим защиты при высоких температурах. Недостаточное охлаждение является частой причиной неисправностей драйверов.
• Целостность проводки: Тщательно проверьте физическое состояние как силовых, так и сигнальных кабелей. Ослабленные соединения, изношенная изоляция, пережатые или оборванные кабели, короткие замыкания или обрывы цепи могут привести к неисправностям. Убедитесь, что фазные кабели двигателя (обычно 4- или 8-жильные) правильно подключены к драйверу и надежны. Помехи в сигнальных кабелях также могут привести к нестабильной работе.
• Проверка источника питания: Убедитесь, что источник питания, питающий драйвер, обеспечивает правильное напряжение и имеет достаточную токовую емкость. Измерьте выходное напряжение источника питания с помощью мультиметра. Низкое или пульсирующее напряжение может помешать правильной работе драйвера или привести к потере крутящего момента двигателя. Недостаточная токовая емкость приводит к тому, что двигатель не может обеспечить ожидаемую производительность, особенно на высоких скоростях или под нагрузкой.
• Механическая нагрузка и система привода: Проверьте механическую систему, к которой подключен двигатель (ремни, шкивы, шарико-винтовые пары, редукторы, подшипники и т. д.), на наличие заеданий, трения или чрезмерной нагрузки. Механическая проблема может препятствовать вращению двигателя, вызывать чрезмерное потребление тока и приводить к перегреву как двигателя, так и драйвера. Попробуйте запустить двигатель без механической нагрузки, чтобы понять, является ли проблема механической или электрической.
• Управляющие сигналы: Убедитесь, что сигналы «Импульс», «Направление» и «Разрешение», поступающие на драйвер, поступают от контроллера (ПЛК, карта управления движением и т. д.) правильно и стабильно. Вы можете использовать осциллограф для проверки уровней напряжения, частот и длительности импульсов этих сигналов. Отсутствующие или искаженные сигналы могут привести к тому, что двигатель вообще не будет двигаться, будет вращаться в неправильном направлении или работать нестабильно.

Часто встречающиеся проблемы и их решения

Диагностика неисправностей начинается с тщательного наблюдения за симптомами и проведения систематических тестов. Вот распространенные проблемы и возможные методы их решения:

Симптомы неисправности двигателя и методы диагностики

Двигатель не вращается или только вибрирует:

• Возможная причина: Обрыв цепи, короткое замыкание или неправильное подключение в одной или нескольких фазных обмотках.
• Диагностика:
  • Отсоедините кабели двигателя от драйвера.
  • Измерьте сопротивление каждой фазной обмотки двигателя с помощью мультиметра. Сравните с номинальными значениями сопротивления в техническом паспорте двигателя. Например, 4-проводной двигатель имеет две обмотки, 6- или 8-проводной двигатель имеет больше обмоток. Вы должны увидеть примерно одинаковое значение сопротивления между каждой парой обмоток.
  • Если обмотка показывает бесконечное сопротивление (обрыв цепи) или сопротивление, близкое к нулю (короткое замыкание), двигатель неисправен.
  • Проверьте наличие короткого замыкания между обмотками или между обмотками и корпусом двигателя.
• Решение: Неисправный двигатель необходимо заменить.

Двигатель теряет крутящий момент или пропускает шаги:

• Возможная причина: Частичное короткое замыкание в обмотках двигателя, размагничивание магнитов, чрезмерная механическая нагрузка, неправильная настройка тока драйвера или перегрев двигателя.
• Диагностика:
  • Повторите вышеуказанный тест сопротивления. Частичные короткие замыкания могут вызвать небольшие отклонения в сопротивлении.
  • Отсоедините двигатель от механической нагрузки, запустите его вхолостую и проверьте крутящий момент вручную. Если он слабый даже вхолостую, возможно, проблема в самом двигателе.
  • Проверьте температуру поверхности двигателя. Если он сильно нагревается, это может привести к потере крутящего момента.
  • Убедитесь, что настройка тока драйвера соответствует номинальному току двигателя. Низкая настройка тока снижает крутящий момент.
• Решение: Возможно, потребуется заменить двигатель или оптимизировать настройку тока драйвера.

Двигатель издает аномальные звуки (скрип, трение):

• Возможная причина: Неисправность подшипника, трение ротора о статор или проблема в механической системе.
• Диагностика: Поверните двигатель вручную и проверьте, чувствуете ли вы трение или заедание.
• Решение: Может потребоваться замена подшипника или замена двигателя. Проверьте механическую систему.

Симптомы неисправности драйвера и методы диагностики

Двигатель вообще не двигается, а светодиоды на драйвере выключены или показывают ошибку:

• Возможная причина: На драйвер не поступает напряжение питания, драйвер неисправен или находится в режиме защиты.
• Диагностика:
  • Измерьте входные клеммы питания драйвера с помощью мультиметра. Убедитесь, что напряжение питания находится в диапазоне, указанном в техническом паспорте.
  • Проверьте светодиоды ошибок на драйвере. Коды ошибок у каждого драйвера разные, см. технический паспорт. Обычно они указывают на такие состояния, как перегрузка по току, перенапряжение или перегрев.
  • Убедитесь, что сигнал «Разрешение» правильно активирован (обычно низкий или высокий уровень).
• Решение: Проверьте источник питания, исправьте проводку. Устраните проблему в соответствии с кодом ошибки (например, если есть перегрузка по току, проверьте кабели двигателя или сам двигатель). Если драйвер неисправен, замените его.

Двигатель движется нестабильно, вибрирует или пропускает шаги (если сам двигатель кажется исправным):

• Возможная причина: Неправильная настройка тока драйвера, неправильная настройка микрошага, помехи в управляющих сигналах (Импульс/Направление) или внутренняя неисправность драйвера.
• Диагностика:
  • Проверьте настройки тока и микрошага драйвера в соответствии с техническим паспортом и требованиями приложения и при необходимости исправьте их.
  • Проверьте сигналы Импульс и Направление с помощью осциллографа. Изучите наличие шума, падений или отсутствия сигналов.
  • Если возможно, подключите заведомо исправный шаговый двигатель к этому драйверу и протестируйте. Если проблема сохраняется, драйвер неисправен.
  • В качестве альтернативы, подключите подозреваемый двигатель к заведомо исправному драйверу и протестируйте. Если двигатель работает правильно с этим драйвером, то оригинальный драйвер неисправен.
• Решение: Исправьте настройки драйвера, улучшите проводку сигналов (используйте экранированный кабель, удалите источники помех). Если драйвер неисправен, замените его.

Драйвер сильно нагревается (если двигатель имеет нормальную температуру или холодный):

• Возможная причина: Недостаточное охлаждение, потребление тока выше номинальной мощности драйвера (несоответствие импеданса двигателя) или внутренняя неисправность драйвера.
• Диагностика:
  • Проверьте, не забит ли вентилятор охлаждения или радиатор драйвера.
  • Убедитесь, что настройка тока драйвера соответствует номинальному току двигателя. Слишком высокая настройка тока может привести к перегреву драйвера.
  • Измерьте сопротивление фаз и индуктивность двигателя, чтобы проверить их совместимость с драйвером. Двигатели с низким импедансом могут создавать большую нагрузку на драйвер.
• Решение: Улучшите охлаждение, уменьшите настройку тока (если нет потери крутящего момента) или замените драйвер.

Общие шаги диагностики

1. Визуальный осмотр: Ищите физические повреждения как на двигателе, так и на драйвере, такие как следы гари, вздутые конденсаторы, оборванные кабели, ослабленные соединения.
2. Тест сопротивления двигателя: Измерьте сопротивление фазных обмоток двигателя с помощью мультиметра и сравните с данными технического паспорта.
3. Проверка проводки: Убедитесь, что все кабели подключены к правильным контактам и надежны.
4. Проверка источника питания: Измерьте напряжение питания, поступающее на драйвер, с помощью мультиметра.
5. Тест управляющего сигнала: При необходимости проверьте сигналы Импульс, Направление и Разрешение с помощью осциллографа.
6. Тест замены (Swap Test): Если возможно, замените подозреваемый компонент (двигатель или драйвер) на заведомо исправную запасную часть и протестируйте. Это один из самых быстрых способов точно определить источник неисправности. Например, подключите двигатель к исправному драйверу. Если он работает, то первый драйвер неисправен. Если он не работает, то неисправен двигатель.
7. Светодиодные индикаторы драйвера: Следите за светодиодами состояния и ошибок на драйвере и узнайте их значения из технического паспорта.

Совет эксперта

Различение неисправностей шагового двигателя и драйвера является одной из наиболее критических и часто сложных задач диагностики, с которыми сталкиваются в области промышленной автоматизации. Этот процесс требует не только технических знаний, но и систематического подхода, тщательного наблюдения и строгого соблюдения протоколов безопасности. Следует помнить, что каждая неисправность может проявляться по-своему, а иногда возникать в результате сочетания нескольких факторов. Поэтому использование вышеуказанных шагов диагностики в качестве контрольного списка, пошаговое продвижение и исключение каждой возможной причины являются ключом к достижению правильного результата. Особенно на предприятиях, имеющих возможность хранения запасных частей, метод «теста замены» дает неоценимое преимущество в быстром и точном определении источника неисправности. Однако, если запасных частей нет или система критически важна, детальные электрические измерения и анализ факторов окружающей среды имеют жизненно важное значение. Кроме того, для предотвращения неисправностей большое значение имеют регулярные мероприятия по профилактическому обслуживанию, проверка проводки, очистка систем охлаждения и периодические измерения. Постоянное обучение персонала в этой области и отслеживание текущих технологических разработок являются стратегической инвестицией с точки зрения минимизации времени простоя и повышения эффективности производства. Всегда обращайтесь к документации производителя и при возникновении сомнений обращайтесь за экспертной поддержкой – это наиболее правильный подход как с точки зрения времени, так и с точки зрения затрат. Помните, что правильная диагностика – это первый шаг к правильному решению, и это руководство призвано стать надежным помощником для специалистов на производстве.
