Mafsal Kafa

Mafsal Kafa, diğer adıyla “Dana Gözü Mafsal Kafa Rulmanı” veya rod end, makine ve sistemlerde doğrusal veya döner hareketin aktarılmasını sağlayan, aynı zamanda açısal hizalama hatalarını telafi edebilen kritik bir mekanik bileşendir. Genellikle bir küresel rulman ve dişli bir gövdeden oluşur. Bu yapısı sayesinde, bağlı olduğu iki parça arasında hem çekme-itme kuvvetlerini iletebilir hem de belirli bir açısal hareket serbestliği sunar. Bu özellik, özellikle Lineer Kızak sistemleri gibi hassas hareket gerektiren uygulamalarda büyük önem taşır.

Temel görevi, bir çubuğun veya bağlantı elemanının eksenel hareketini sağlarken, aynı zamanda sistemdeki küçük açısal sapmaları ve hizalama farklılıklarını absorbe etmektir. Bu, makine ömrünü uzatır, titreşimi azaltır ve daha düzgün bir çalışma sağlar. CNC makineleri, otomasyon sistemleri, robotik kollar ve hidrolik/pnömatik silindirler gibi birçok endüstriyel alanda vazgeçilmez bir bağlantı elemanıdır.

“Dana Gözü Mafsal Kafa” terimi, mafsal kafanın içindeki küresel rulmanın dışarıdan bakıldığında bir dana gözüne benzemesi nedeniyle halk arasında yaygın olarak kullanılan bir ifadedir. Teknik literatürde “Rod End Bearing” olarak bilinen bu parça, bir küresel yatak ve bu yatağı çevreleyen, dış yüzeyinde diş bulunan bir gövdeden oluşur. Bu benzetme, parçanın işlevini ve yapısını akılda kalıcı bir şekilde ifade etmeye yardımcı olur.

Bu isimlendirme, özellikle Türkiye’deki sanayi ve makine sektöründe oldukça köklü bir yer edinmiştir. Mermak CNC olarak sunduğumuz `M10x1.5 SOL Diş Dana Gözü Mafsal Kafa (DİŞİ)PHS 10LA` veya `M10x1.5 SAĞ DİŞ Dana Gözü Mafsal Kafa ( ERKEK ) POS 10A` gibi ürünler de bu yaygın terminolojiyi yansıtmaktadır. Bu terim, ürünün ne olduğunu hızlıca anlamak ve doğru parçayı bulmak için bir kolaylık sağlar.

Mafsal Kafa seçimi yaparken uygulamanızın gereksinimlerini karşılayacak doğru ürünü bulmak için birkaç önemli teknik özelliğe dikkat etmek gerekir. Bunların başında diş ölçüsü ve diş yönü gelir. Örneğin, `M12 Mafsal Kafa`, `M14 Mafsal Kafa`, `M16 Mafsal Kafa`, `M18 Mafsal Kafa`, `M20 Mafsal Kafa` veya `M30 Mafsal Kafa` gibi farklı diş çapları ve bunlara ait diş adımları (örneğin M16x2.0) bulunmaktadır. Diş yönü olarak ise `Sağ Diş Mafsal Kafa` veya `Sol Diş Mafsal Kafa` seçenekleri mevcuttur ve bu, bağlantı elemanının dönme yönüne göre belirlenir.

Diğer önemli faktörler arasında yük kapasitesi (statik ve dinamik), erkek (POS) veya dişi (PHS) tip, malzeme kalitesi (örneğin karbon çelik, paslanmaz çelik), yüzey kaplaması ve yağlama gereksinimi yer alır. Uygulamanın çalışma ortamı (nem, toz, sıcaklık), titreşim seviyesi ve beklenen ömür de seçim kriterlerini etkileyen unsurlardır. Doğru seçim, sisteminizin verimliliğini ve dayanıklılığını doğrudan etkileyecektir.

Sağ Diş Mafsal Kafa ve Sol Diş Mafsal Kafa arasındaki temel fark, dişlerin sarım yönüdür. Sağ dişli bir mafsal kafa, saat yönünde sıkılırken, sol dişli bir mafsal kafa saat yönünün tersine sıkılır. Bu fark, montaj ve ayar mekanizmalarında kritik bir rol oynar. Genellikle, makinelerde ve sistemlerde standart olarak sağ dişli bağlantılar kullanılır. Ancak bazı özel durumlarda, özellikle ayar çubukları veya gergi sistemlerinde, iki ucunda farklı diş yönlerine sahip mafsal kafaların kullanılması gerekebilir.

Örneğin, bir gergi çubuğunun bir ucunda `M16x2.0 SAĞ Diş Dana Gözü Mafsal Kafa (DİŞİ)PHS 16A` ve diğer ucunda `M16x2.0 SOL Diş Dana Gözü Mafsal Kafa ( ERKEK )POS 16LA` kullanılarak, çubuğu döndürerek bağlantı uzunluğunun kolayca ayarlanması sağlanabilir. Bu tür uygulamalar, hassas ayar gerektiren mekanizmalarda veya bağlantıların kendiliğinden gevşemesini önlemek amacıyla tercih edilir. Mermak CNC olarak her iki diş yönünde de geniş bir ürün yelpazesi sunmaktayız.

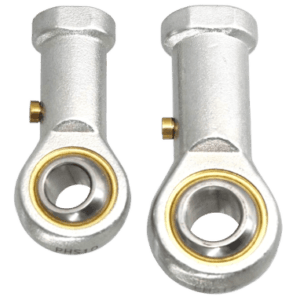

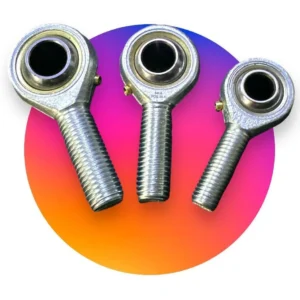

Erkek (POS serisi) ve Dişi (PHS serisi) Mafsal Kafalar arasındaki temel fark, dişli bağlantı tipidir. Erkek mafsal kafaların (POS) gövdesinin dış yüzeyinde dişler bulunurken, dişi mafsal kafaların (PHS) gövdesinin içinde dişler bulunur. Bu durum, bağlantı yapılacak diğer parçanın diş tipine göre seçim yapılmasını gerektirir.

Dişi mafsal kafalar, genellikle bir çubuğun veya milin dış dişli ucuna bağlanmak için kullanılırken, erkek mafsal kafalar, bir somun veya iç dişli bir yuvaya bağlanmak için idealdir. Örneğin, `M10x1.5 SOL Diş Dana Gözü Mafsal Kafa (DİŞİ)PHS 10LA` bir dış dişli mile bağlanırken, `M10x1.5 SOL Diş Dana Gözü Mafsal Kafa ( ERKEK )POS 10LA` iç dişli bir yuvaya monte edilir. Uygulamanın montaj alanı, kuvvet yönü ve genel tasarımına göre uygun tip seçilmelidir.

Mermak CNC olarak, geniş bir uygulama yelpazesine hitap eden çeşitli diş ölçülerinde Mafsal Kafa ürünleri sunmaktayız. En yaygın olarak bulabileceğiniz ölçüler arasında `M12 Mafsal Kafa`, `M14 Mafsal Kafa`, `M16 Mafsal Kafa`, `M18 Mafsal Kafa`, `M20 Mafsal Kafa` ve daha büyük boyutlar için `M30 Mafsal Kafa` yer almaktadır. Bu “M” ile başlayan sayılar, mafsal kafanın dış diş çapını veya iç diş çapını milimetre cinsinden ifade eder. Örneğin, M12, 12 mm nominal diş çapına sahip olduğunu gösterir.

Diş ölçüsünün yanında, diş adımı da (örneğin M16x2.0’daki 2.0) önemli bir parametredir ve dişler arasındaki mesafeyi belirtir. Doğru diş ölçüsünü seçmek, mevcut bağlantı elemanlarınızla uyumluluğu ve sisteminizin güvenli çalışmasını sağlamak için kritik öneme sahiptir. Ürün yelpazemiz, farklı sanayi ihtiyaçlarına cevap verecek şekilde tasarlanmıştır.

Mafsal Kafaların ömrünü etkileyen birçok faktör bulunmaktadır. Bunların başında uygulanan yük miktarı (statik ve dinamik), çalışma hızı, çalışma sıcaklığı, ortamdaki kirlilik (toz, nem, kimyasallar) ve yağlama durumu gelir. Aşırı yük, yüksek hızda sürekli çalışma veya yetersiz yağlama, mafsal kafanın küresel yüzeyinde ve yataklarında hızlı aşınmaya yol açabilir. Ayrıca, yanlış montaj veya hizalama hataları da ömrü kısaltan önemli etkenlerdendir.

Mafsal kafaların ömrünü uzatmak için öncelikle doğru ürün seçimi yapılmalıdır; yani uygulamanın gerektirdiği yük ve çalışma koşullarına uygun bir mafsal kafa tercih edilmelidir. Düzenli ve doğru yağlama, özellikle gresörlüklü modellerde kritik öneme sahiptir. Çalışma ortamının temiz tutulması, contalı veya sızdırmazlık özellikli modellerin kullanılması da kirlilikten kaynaklanan aşınmayı minimize eder. Son olarak, doğru montaj teknikleri ve periyodik kontroller, mafsal kafanın maksimum performansla ve uzun ömürlü çalışmasını sağlar.

Mafsal Kafaların doğru ve güvenli bir şekilde çalışması için montaj aşamasında bazı önemli noktalara dikkat etmek gerekir. İlk olarak, mafsal kafanın dişli kısmının, bağlanacağı diğer bileşenin dişleriyle tam uyumlu olduğundan emin olunmalıdır. Diş yönü (Sağ Diş Mafsal Kafa veya Sol Diş Mafsal Kafa) ve diş adımı kontrol edilmelidir. Örneğin, `M10x1.5 SAĞ Diş Dana Gözü Mafsal Kafa (DİŞİ)PHS 10A` için uygun bir M10x1.5 sağ dişli mil kullanılmalıdır.

Montaj sırasında aşırı tork uygulamaktan kaçınılmalıdır, çünkü bu dişlere veya mafsal kafanın gövdesine zarar verebilir. Bağlantı elemanları (kontra somunlar vb.) doğru tork değerleriyle sıkılmalıdır. Mafsal kafanın küresel yatağının serbestçe hareket edebildiğinden ve herhangi bir sıkışma veya aşırı gerilim altında olmadığından emin olunmalıdır. Gerekirse, montaj öncesinde ve sonrasında uygun bir gres ile yağlama yapılmalıdır. Doğru montaj, mafsal kafanın performansını ve ömrünü doğrudan etkiler.

Mafsal Kafalar, Lineer Kızak sistemlerinde hareket aktarımının kritik bir parçasıdır. Bu sistemlerde, genellikle bir lineer aktüatör (örneğin bir vida mili veya pnömatik/hidrolik silindir) ile hareket ettirilen yük arasında bir bağlantı görevi görürler. Lineer kızaklar, yükün düz bir hat üzerinde hareket etmesini sağlarken, mafsal kafalar bu doğrusal hareketi sağlayan aktüatör ile yük arasında esnek bir bağlantı kurar. Bu esneklik, sistemdeki küçük açısal hizalama hatalarını veya montaj toleranslarını telafi etmeye olanak tanır.

Mafsal kafaların küresel yapısı sayesinde, aktüatörden gelen kuvvetin yük üzerine düzgün bir şekilde iletilmesi sağlanır ve yanal gerilimler minimize edilir. Bu, hem aktüatörün hem de Lineer Kızak sisteminin daha uzun ömürlü ve verimli çalışmasına katkıda bulunur. Özellikle yüksek hassasiyet gerektiren CNC makineleri ve otomasyon uygulamalarında, mafsal kafaların doğru seçimi ve montajı, sistemin genel performansını doğrudan etkiler.

Yüksek yük kapasiteli Mafsal Kafalar, ağır sanayi uygulamaları, inşaat makineleri, tarım ekipmanları ve büyük ölçekli otomasyon sistemleri gibi zorlu koşullarda çalışmak üzere tasarlanmıştır. Bu tür mafsal kafalar, genellikle daha yüksek mukavemetli alaşımlı çeliklerden üretilir ve özel ısıl işlem süreçlerinden geçirilir. Bu işlemler, malzemenin sertliğini ve aşınma direncini artırarak, yüksek statik ve dinamik yüklere karşı dayanıklılık sağlar.

Ayrıca, yüksek yük kapasiteli modellerde küresel yatak yüzeyleri daha geniş olabilir veya özel kaplamalar (örneğin krom kaplama) ile desteklenebilir. Bazı modellerde, daha etkili yağlama için özel gres kanalları veya kendinden yağlamalı, yüksek performanslı kompozit astarlar bulunabilir. Bu özellikler, mafsal kafanın aşırı basınç altında bile deformasyon olmadan uzun süre güvenilir bir şekilde çalışmasını garanti eder. Mermak CNC olarak, `M30 Mafsal Kafa` gibi büyük boyutlu ve yüksek kapasiteli ürünler de dahil olmak üzere geniş bir yelpaze sunmaktayız.

Mafsal Kafaların düzenli bakımı, ömrünü uzatmak ve sistem performansını korumak için hayati öneme sahiptir. Bakımın temelini düzenli yağlama ve görsel kontrol oluşturur. Gresörlüklü mafsal kafalar, üreticinin önerdiği periyotlarda ve uygun tipte gres ile yağlanmalıdır. Kendinden yağlamalı modellerde ise genellikle ek yağlamaya gerek yoktur, ancak yine de aşınma ve kirlilik açısından kontrol edilmelidir.

Kontroller sırasında, mafsal kafanın küresel yatağında aşırı boşluk olup olmadığı, dişli kısmında herhangi bir deformasyon veya çatlak bulunup bulunmadığı, korozyon belirtileri ve sızdırmazlık elemanlarının durumu incelenmelidir. Çalışma ortamının zorluğuna ve kullanım sıklığına bağlı olarak, bu kontroller haftalık, aylık veya üç aylık periyotlarla yapılabilir. Herhangi bir aşınma veya hasar belirtisi görüldüğünde, parçanın değiştirilmesi, sistemin daha büyük arızalar vermesini önleyecektir.

Paslanmaz çelik Mafsal Kafalar, özellikle korozyonun yüksek risk taşıdığı veya hijyenin kritik olduğu ortamlarda tercih edilmelidir. Gıda ve içecek endüstrisi, ilaç sektörü, kimyasal işleme tesisleri, denizcilik uygulamaları ve dış mekan ekipmanları gibi alanlarda standart karbon çelik mafsal kafalar yerine paslanmaz çelik modeller kullanmak, uzun ömürlü ve güvenilir bir çözüm sunar.

Paslanmaz çeliğin başlıca avantajı, yüksek korozyon direncidir. Bu, nemli, asidik, bazik veya tuzlu ortamlarda paslanma ve bozulma riskini önemli ölçüde azaltır. Ayrıca, paslanmaz çelik yüzeyler kolay temizlenebilir ve sterilize edilebilir olduğundan, hijyen standartlarının yüksek olduğu sektörlerde idealdir. Mermak CNC olarak, bu tür özel ihtiyaçlara yönelik paslanmaz çelik Mafsal Kafa seçenekleri de sunmaktayız, böylece en zorlu koşullarda bile sistemlerinizin sorunsuz çalışmasını sağlayabilirsiniz.

Mafsal Kafaların hassasiyeti ve tolerans değerleri, özellikle yüksek performanslı ve hassas hareket gerektiren uygulamalarda kritik bir öneme sahiptir. Düşük toleranslı, yani daha hassas üretilmiş bir mafsal kafa, küresel yatak ile gövde arasında daha az boşluk (boşluksuz veya minimum boşluklu) anlamına gelir. Bu durum, sistemdeki geri boşluğu (backlash) azaltır ve hareket iletiminin daha doğru ve tekrarlanabilir olmasını sağlar.

CNC makineleri, robotik kollar ve ölçüm ekipmanları gibi hassas sistemlerde, en küçük boşluklar bile konumlandırma hatalarına, titreşime ve gürültüye yol açabilir. Yüksek hassasiyetli bir mafsal kafa, bu tür olumsuz etkileri minimize ederek sistemin genel doğruluğunu ve verimliliğini artırır. Mermak CNC olarak, farklı hassasiyet seviyelerinde Mafsal Kafa seçenekleri sunarak, her türlü uygulamanın gereksinimlerini karşılamayı hedefliyoruz.

Mermak CNC olarak, müşterilerimize en yüksek kalitede Mafsal Kafa ürünleri sunmayı taahhüt ediyoruz. Ürünlerimiz, uluslararası kabul görmüş endüstriyel standartlara ve sıkı kalite kontrol süreçlerine uygun olarak üretilmektedir. Bu, kullanılan malzemelerin seçiminden üretim aşamalarına, ısıl işlemlerden son kontrole kadar her adımda titizlikle uygulanır. Amacımız, dayanıklılık, hassasiyet ve uzun ömürlülük açısından beklentileri aşan ürünler sağlamaktır.

Ürünlerimizin malzeme sertliği, yüzey pürüzlülüğü, diş toleransları ve yük taşıma kapasiteleri gibi teknik özellikleri, ilgili standartlara göre test edilir ve doğrulanır. Bu sayede, `M12 Mafsal Kafa`dan `M30 Mafsal Kafa`ya kadar tüm ürünlerimizin, en zorlu endüstriyel ortamlarda bile güvenilir bir performans sergileyeceğinden emin olabilirsiniz. Müşteri memnuniyeti ve ürün kalitesi, Mermak CNC’nin temel prensipleridir.

Mafsal Kafaların aşınma belirtileri genellikle sistem performansında düşüş, artan gürültü ve titreşim olarak kendini gösterir. En yaygın belirti, mafsal kafanın küresel yatağında hissedilen aşırı boşluktur. Bu boşluk, elle kontrol edildiğinde veya sistem çalışırken gözlemlendiğinde fark edilebilir. Diğer belirtiler arasında hareket sırasında takılma, sürtünme sesleri, bağlantı noktasında anormal ısınma ve dişli kısımda deformasyon veya çatlaklar yer alabilir.

Bir mafsal kafa, yukarıda belirtilen aşınma belirtilerinden herhangi birini gösterdiğinde veya sistemin genel doğruluğu ve güvenliği tehlikeye girdiğinde değiştirilmelidir. Aşınmış bir mafsal kafa, sadece kendi arızasına değil, bağlı olduğu diğer pahalı bileşenlerin de zarar görmesine neden olabilir. Örneğin, `M16x2.0 SAĞ Diş Dana Gözü Mafsal Kafa (DİŞİ)PHS 16A` gibi bir parçada aşınma tespit edildiğinde, sistemin kesintisiz ve güvenli çalışması için derhal yenisiyle değiştirilmesi önerilir.

Kendinden yağlamalı Mafsal Kafalar, özellikle bakımın zor olduğu veya yağlamanın unutulabileceği uygulamalar için önemli avantajlar sunar. Bu tip mafsal kafalar, genellikle küresel yatak yüzeyinde PTFE (Teflon) veya benzeri düşük sürtünmeli kompozit malzemelerden yapılmış bir astar içerir. Bu astar, çalışma sırasında sürekli olarak bir miktar yağlayıcı salgılayarak veya kendi düşük sürtünme katsayısı sayesinde harici yağlamaya ihtiyaç duymadan çalışır.

Kendinden yağlamalı modellerin başlıca avantajları arasında bakım maliyetlerinin ve süresinin azalması, yağlama gerektirmeyen çalışma sayesinde daha temiz bir ortam sağlanması ve zorlu erişim noktalarında bile güvenilir performans sunması yer alır. Ayrıca, bazı uygulamalarda yağlayıcıların kirlenme riskini ortadan kaldırarak ürün kalitesini korumaya yardımcı olurlar. Mermak CNC ürün gamında, farklı diş ölçülerinde ve tiplerde kendinden yağlamalı Mafsal Kafa seçenekleri de bulunmaktadır.

Mermak CNC ürün kodları, Mafsal Kafa’nın teknik özelliklerini ve tipini hızlıca anlamanızı sağlayan standart bir yapıya sahiptir. Örneğin, `M16x2.0 SAĞ Diş Dana Gözü Mafsal Kafa (DİŞİ)PHS 16A` ürün kodunu inceleyelim:

• M16: Mafsal kafanın nominal diş çapının 16 milimetre olduğunu belirtir.
• x2.0: Diş adımının 2.0 milimetre olduğunu gösterir.
• SAĞ Diş: Dişlerin sağ yönlü olduğunu, yani saat yönünde sıkıldığını ifade eder. `Sol Diş Mafsal Kafa` ürünlerinde ise bu kısım “SOL Diş” olarak belirtilir.
• DİŞİ: Mafsal kafanın içten dişli olduğunu, yani bir milin dış dişli ucuna takılacağını gösterir. Erkek mafsal kafalar “ERKEK” olarak belirtilir.
• PHS: Üretici veya seri kodlamasına göre dişi tip mafsal kafaları temsil eder. Erkek tip mafsal kafalar genellikle POS serisi ile belirtilir.
• 16A: Bu kısım, genellikle mafsal kafanın iç çapını veya belirli bir ürün serisindeki boyutunu ve özelliklerini gösteren ek bir koddur.

Bu detaylı kodlama, doğru ürünü seçmeniz için gerekli tüm bilgiyi sağlar ve yanlış sipariş verme riskini minimize eder. `M10x1.5 SAĞ DİŞ Dana Gözü Mafsal Kafa ( ERKEK ) POS 10A` gibi diğer ürünler de benzer bir mantıkla kodlanmıştır.
