86x86 mm Step Motor ve Sürücü

86×86 mm flanş ölçüsüne sahip step motorlar, genellikle Nema 34 standartına uygun yüksek tork gerektiren uygulamalar için tercih edilir. Bu motorlar, CNC routerlar, plazma kesim makineleri, lazer kesim makineleri, büyük ölçekli 3D yazıcılar, otomasyon sistemleri ve endüstriyel robotik kollar gibi alanlarda hassas konumlandırma ve güçlü hareket kontrolü sağlamak amacıyla kullanılır. Özellikle ağır yüklerin taşınması veya yüksek ivmelenme gerektiren sistemlerde, bu boyutlardaki motorlar optimum performans sunar.

Bu kategorideki motorlar, örneğin bir Step Motor Nema 34 12 Nm gibi yüksek tork değerleriyle, daha küçük boyutlu 57×57 mm Step Motor ve Sürücü veya 60×60 mm Step Motor ve Sürücü sistemlerinin yetersiz kalacağı yerlerde devreye girer. Yüksek tork kapasiteleri sayesinde, işleme tezgahlarında kesme kuvvetlerine karşı direnç gösterebilir ve tekrarlanabilir hassasiyet sunabilirler.

86×86 mm step motor seçimi yaparken, öncelikle uygulamanızın gerektirdiği tork değerini belirlemeniz kritik öneme sahiptir. Örneğin, bir Step Motor Nema 34 8.5 Nm veya Step Motor Nema 34 12 Nm gibi farklı tork seçenekleri mevcuttur. Motorun torku, taşıyabileceği yükü ve ivmelenme kapasitesini doğrudan etkiler. Ayrıca, motorun adım açısı (genellikle 1.8 derece) ve buna bağlı olarak elde edilecek hassasiyet de göz önünde bulundurulmalıdır. Mil çapı, motor uzunluğu ve bağlantı tipi gibi fiziksel özellikler de mekanik uyumluluk açısından kontrol edilmelidir.

Sürücü uyumluluğu da motor seçimi kadar önemlidir. Motorun nominal akımına uygun bir sürücü seçmek, hem motorun verimli çalışmasını sağlar hem de aşırı ısınma gibi sorunların önüne geçer. Eğer dikey eksenlerde veya güç kesintisi durumunda yükün sabit kalması gerekiyorsa, Frenli Step Motor Nema 34 8.5 Nm gibi frenli modelleri değerlendirmek faydalı olacaktır. Tüm bu teknik detayları, ürünlerin açıklamalarında dikkatlice incelemeniz önerilir.

Nema, “National Electrical Manufacturers Association” tarafından belirlenen bir standartlar bütünüdür ve step motorlar için flanş boyutlarını tanımlar. Nema 34, motorun ön yüzeyindeki montaj flanşının yaklaşık 3.4 inç x 3.4 inç boyutlarında olduğunu belirtir. Milimetre cinsinden bu ölçü, yaklaşık olarak 86×86 mm’ye denk gelir. Dolayısıyla, 86×86 mm step motorlar genellikle Nema 34 standardına uygun motorlardır.

Bu standart, farklı üreticilerin motorlarının mekanik olarak uyumlu olmasını sağlar ve sistem tasarımcılarına kolaylık sunar. Bu kategoride listelenen tüm ürünler, bu 86×86 mm flanş ölçüsüne sahip Nema 34 motorlardır. Örneğin, bir Step Motor Nema 34 5 Nm veya Step Motor Nema 34 6.5 Nm gibi ürünler, bu ortak fiziksel boyutu paylaşır ancak tork ve diğer elektriksel özellikler açısından farklılık gösterebilir.

Bir 86×86 mm step motorun tork değeri, motorun miline uygulayabileceği dönme kuvvetini ifade eder ve genellikle Newton metre (Nm) veya kilogram-santimetre (kg-cm) birimleriyle belirtilir. Bu değer, motorun bir yükü hareket ettirme, durdurma veya belirli bir konumda tutma kapasitesini gösterir. Yüksek tork değeri, motorun daha ağır yükleri daha kolay hareket ettirebileceği veya daha yüksek ivmelenme sağlayabileceği anlamına gelir.

Uygulamanızın gerektirdiği torku doğru hesaplamak, motorun verimli ve güvenli çalışması için hayati öneme sahiptir. Örneğin, bir Step Motor Nema 34 12 Nm, bir Step Motor Nema 34 4.5 Nm‘ye göre çok daha yüksek bir yükü kaldırabilir veya daha büyük bir ataleti kontrol edebilir. Tork değeri, motorun hızına göre de değişiklik gösterebilir; genellikle hız arttıkça tork düşer. Bu nedenle, motorun tork-hız eğrilerini incelemek, uygulamanız için en uygun motoru seçmenize yardımcı olacaktır.

86×86 mm step motorunuz için doğru sürücüyü seçmek, sisteminizin performansını ve ömrünü doğrudan etkiler. Sürücü seçerken dikkat etmeniz gereken en önemli faktörler, motorun nominal akımı ve besleme gerilimidir. Sürücünün sağlayabileceği maksimum akım, motorun nominal akımına eşit veya ondan biraz daha yüksek olmalıdır. Ayrıca, sürücünün besleme gerilimi aralığı, motorun endüktansına ve istenen hıza uygun olmalıdır; daha yüksek gerilimler genellikle daha yüksek hızlarda daha iyi tork performansı sağlar.

Diğer önemli özellikler arasında mikro adım (microstepping) kapasitesi, sürücünün koruma özellikleri (aşırı akım, aşırı gerilim, aşırı sıcaklık), kontrol sinyali türleri (step/direction, CW/CCW) ve haberleşme arayüzleri (örneğin, Modbus) bulunur. Bazı durumlarda, bir 5 Nm Step Motor Seti Jss860H Sürücülü gibi hazır setler, uyumluluk sorunlarını ortadan kaldırarak size kolaylık sağlayabilir. Genel olarak, Step Motor ve Sürücü uyumu, sistemin kararlılığı ve verimliliği için kritik bir faktördür.

Frenli 86×86 mm step motorlar, özellikle dikey eksenlerde veya güç kesintisi durumunda yükün mevcut konumunu koruması gereken uygulamalarda tercih edilir. Bu motorlar, elektrik kesildiğinde veya motor enerjisiz kaldığında mili otomatik olarak kilitleyen entegre bir elektromanyetik frensistemine sahiptir. Bu sayede, dikey hareket eden bir CNC ekseninde iş parçasının düşmesini veya bir robot kolunun pozisyonunu kaybetmesini engeller.

Örneğin, bir Frenli Step Motor Nema 34 8.5 Nm veya Frenli Step Motor Nema 34 12 Nm gibi modeller, Z ekseni uygulamalarında, asansör sistemlerinde, kaldırma mekanizmalarında veya güvenlik açısından yükün sabitlenmesinin zorunlu olduğu diğer otomasyon projelerinde büyük avantaj sağlar. Fren mekanizması, motorun hareket etmediği zamanlarda enerji tüketimini azaltırken, yükün istenmeyen hareketlerini de önler.

86×86 mm step motorlar, genellikle 1.8 derecelik temel adım açısına sahiptir. Bu, motorun bir tam turu 200 adımda tamamladığı anlamına gelir (360 derece / 1.8 derece = 200 adım). Bu temel adım açısı, motorun mekanik hassasiyetini belirler. Ancak, modern step motor sürücüleri, mikro adım (microstepping) özelliği sayesinde bu temel adım açısını çok daha küçük parçalara bölebilir.

Mikro adım özelliği, motorun daha yumuşak ve titreşimsiz hareket etmesini sağlarken, konumlandırma hassasiyetini de artırır. Örneğin, 1/16 mikro adım ayarında, motorun efektif adım açısı 1.8 / 16 = 0.1125 dereceye düşer. Bu da bir turda 3200 adıma denk gelir. Bu yüksek hassasiyet, CNC makineleri gibi uygulamalarda ince detayların işlenmesi için kritik öneme sahiptir ve bir Step Motor Nema 34 8.5 Nm gibi motorların performansını artırır.

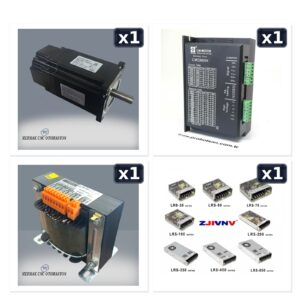

Step motor setleri, motor ve sürücünün önceden uyumlu olarak seçilmiş ve test edilmiş bir paket halinde sunulması anlamına gelir. Bu setleri kullanmanın en büyük avantajı, uyumluluk sorunlarının ortadan kalkmasıdır. Motorun nominal akımı, endüktansı ve diğer elektriksel özellikleri ile sürücünün çıkış kapasitesi ve kontrol algoritmaları birbirine mükemmel şekilde ayarlanmış olduğundan, kurulum ve devreye alma süreci önemli ölçüde hızlanır.

Ayrıca, setler genellikle optimum performans ve verimlilik sağlayacak şekilde tasarlanır, bu da motorun aşırı ısınmasını veya performans kaybını önler. Örneğin, bir 5 Nm Step Motor Seti Jss860H Sürücülü gibi bir ürün, hem motorun hem de sürücünün birlikte en iyi şekilde çalışmasını garanti eder. Bu, özellikle yeni başlayanlar veya hızlı proje tamamlama ihtiyacı olanlar için zaman ve maliyet tasarrufu sağlar. Tek tek Step Motor ve Sürücü bileşenlerini seçme ve eşleştirme zahmetinden kurtulursunuz.

86×86 mm step motorlar genellikle 4, 6 veya 8 telli olarak gelir. En yaygın olanı 4 telli (bipolar) bağlantıdır, bu durumda her faz için iki uç bulunur. 6 telli motorlarda, her faz için bir orta uç (center tap) bulunur ve bu motorlar hem unipolar hem de bipolar olarak bağlanabilir. 8 telli motorlar ise en esnek olanlardır ve çeşitli bağlantı konfigürasyonlarına (seri, paralel, unipolar) izin verir.

Kablolama yaparken, motorun fazlarını sürücünün ilgili çıkışlarına doğru şekilde bağlamak çok önemlidir. Genellikle motorun veri sayfasında veya ürün açıklamasında renk kodlu bir bağlantı şeması bulunur. Yanlış bağlantı, motorun düzgün çalışmamasına, aşırı ısınmasına veya sürücünün zarar görmesine neden olabilir. Örneğin, bir Step Motor Nema 34 8.5 Nm ürününün kendi bağlantı şeması, doğru kurulum için kılavuz olacaktır. Sürücünün “A+”, “A-“, “B+”, “B-” terminallerine motorun ilgili faz uçlarını bağlamanız gerekir.

Evet, yüksek torklu 86×86 mm step motorlar için soğutma, özellikle sürekli ve yoğun çalışma koşullarında oldukça önemlidir. Step motorlar, bobinlerinden geçen akım nedeniyle doğal olarak ısınır. Yüksek tork elde etmek için daha fazla akım çekilmesi gerektiğinden, bu motorlar daha fazla ısı üretme eğilimindedir. Aşırı ısınma, motorun performansını düşürebilir, tork kaybına neden olabilir ve hatta motorun ömrünü kısaltabilir.

Bu nedenle, bir Step Motor Nema 34 12 Nm gibi güçlü bir motor kullanıyorsanız, motorun çalışma ortamında yeterli hava akışının olduğundan emin olmalısınız. Gerekirse, motorun üzerine bir soğutma fanı monte etmek veya motoru ısıyı dağıtabilecek bir metal plakaya bağlamak gibi ek soğutma çözümleri düşünebilirsiniz. Özellikle uzun süreli ve yüksek hızlı uygulamalarda, motorun sıcaklığını kontrol altında tutmak, istikrarlı ve güvenilir bir performans için kritik bir faktördür.

86×86 mm step motorların ömrünü uzatmak için birkaç önemli adıma dikkat etmek gerekir. İlk olarak, motoru ve sürücüyü doğru şekilde eşleştirmek ve sürücü akım ayarlarını motorun nominal akımına uygun şekilde yapmak aşırı ısınmayı önler. Aşırı ısınma, motor sargılarının izolasyonuna zarar vererek ömrünü kısaltan en önemli faktörlerden biridir. Yeterli soğutma sağlamak (fan veya ısı emici gibi) bu konuda yardımcı olacaktır.

İkinci olarak, motorun mekanik montajının doğru yapılması, miline aşırı radyal veya eksenel yük bindirilmemesi önemlidir. Milin düzgün hizalanması ve kaplinlerin doğru seçilmesi, yataklara binen yükü azaltır. Ayrıca, motorun çalıştığı ortamın toz, nem ve aşındırıcı kimyasallardan arındırılmış olması da motorun iç bileşenlerini korur. Düzenli aralıklarla motorun ve bağlantılarının fiziksel kontrolünü yapmak, olası sorunları erken teşhis etmenizi sağlar. Frenli Step Motor Nema 34 5 Nm gibi frenli modellerde frenin düzgün çalıştığından emin olmak da önemlidir.

Mikro adım (microstepping) özelliği, 86×86 mm step motorlarda temel adım açısını elektronik olarak daha küçük alt adımlara bölerek motorun hareketini çok daha pürüzsüz ve hassas hale getiren bir tekniktir. Geleneksel tam adım veya yarım adım modlarında motorun hareketi daha kademeli ve titreşimli olabilirken, mikro adım sayesinde motor mili neredeyse sürekli bir hareket gibi döner. Bu, özellikle düşük hızlarda daha az titreşim ve gürültü anlamına gelir.

Bu özellik, CNC makineleri, optik konumlandırma sistemleri ve hassas robotik uygulamalar gibi yüksek doğruluk gerektiren alanlarda kritik öneme sahiptir. Mikro adım, motorun konumlandırma çözünürlüğünü artırır ve rezonans etkilerini azaltarak daha kararlı bir çalışma sağlar. Bir Step Motor Nema 34 8.5 Nm gibi bir motoru mikro adım modunda çalıştırmak, hem mekanik stresi azaltır hem de daha yüksek kaliteli yüzey işleme veya daha hassas hareket kontrolü elde etmenizi sağlar.

86×86 mm step motorlar, yüksek tork kapasiteleri ve hassas konumlandırma yetenekleri sayesinde endüstriyel otomasyonun birçok alanında önemli bir yer tutar. Özellikle orta ve ağır yüklerin kontrol edilmesi gereken uygulamalarda, konveyör sistemlerinden montaj hatlarına, paketleme makinelerinden malzeme işleme ekipmanlarına kadar geniş bir yelpazede kullanılırlar. Bu motorlar, açık çevrim (open-loop) kontrolün yeterli olduğu ve maliyet etkinliğinin ön planda olduğu durumlar için idealdir.

CNC makinelerinde eksen hareketleri, robotik sistemlerde belirli eklemlerin kontrolü ve otomatik depolama/geri alma sistemlerinde hassas taşıma işlemleri gibi görevlerde 86×86 mm step motorlar yaygın olarak tercih edilir. Bir Step Motor Nema 34 12 Nm gibi güçlü bir motor, endüstriyel ortamların zorlu koşullarında bile güvenilir ve tekrarlanabilir performans sunarak üretim süreçlerinin verimliliğini artırır. Frenli Step Motor Nema 34 12 Nm gibi modeller ise güvenlik ve yük tutma gereksinimlerini karşılar.

Modern step motor sürücüleri, hem motoru hem de sürücünün kendisini korumak için çeşitli güvenlik özellikleriyle donatılmıştır. En yaygın koruma özellikleri arasında aşırı akım koruması (OCP), sürücünün çıkış akımının belirli bir seviyenin üzerine çıkmasını engeller ve motor sargılarının veya sürücünün güç transistörlerinin zarar görmesini önler. Aşırı gerilim koruması (OVP), besleme geriliminin güvenli limitlerin üzerine çıkması durumunda sürücüyü kapatır.

Ayrıca, aşırı sıcaklık koruması (OTP), sürücünün iç sıcaklığı kritik bir seviyeye ulaştığında devreyi keserek termal hasarı önler. Kısa devre koruması, çıkış terminallerinde veya motor bağlantılarında meydana gelebilecek kısa devre durumlarına karşı koruma sağlar. Bu koruma özellikleri, sistemin genel güvenilirliğini artırır ve beklenmedik arızaların önüne geçer. Bir 5 Nm Step Motor Seti Jss860H Sürücülü gibi setlerdeki sürücüler genellikle bu tür korumaları içerir, bu da Step Motor ve Sürücü sisteminizin daha uzun ömürlü olmasını sağlar.

86×86 mm step motorların montajı sırasında dikkat edilmesi gereken birkaç önemli nokta vardır. İlk olarak, motorun monte edileceği yüzeyin düz ve sağlam olduğundan emin olunmalıdır. Titreşimleri ve rezonansı en aza indirmek için motoru rijit bir yapıya bağlamak önemlidir. Montaj vidaları, motorun flanşındaki deliklere tam oturmalı ve yeterli sıkılıkta olmalıdır, ancak aşırı sıkma motor gövdesine zarar verebilir.

İkinci olarak, motor miline bağlanacak kaplin veya kasnak gibi mekanik bileşenlerin doğru hizalanması hayati öneme sahiptir. Milin eksenel veya radyal olarak aşırı yüklenmesi, motor yataklarının erken aşınmasına ve performans kaybına yol açar. Kaplinlerin esnek ve titreşim emici özellikte olması, motorun ömrünü uzatabilir. Ayrıca, motorun çevresinde yeterli hava akışı sağlayacak boşluk bırakmak, özellikle bir Step Motor Nema 34 12 Nm gibi yüksek torklu motorlarda ısınmayı önlemek için önemlidir.

Farklı tork değerlerine sahip 86×86 mm step motorlar arasında seçim yaparken, uygulamanızın gerektirdiği maksimum yük, ivmelenme ve hız ihtiyaçlarını göz önünde bulundurmalısınız. Öncelikle, sisteminizdeki sürtünme, atalet ve dış kuvvetler gibi tüm yük faktörlerini hesaplayarak gerekli minimum torku belirlemelisiniz. Genellikle, bu minimum torkun %20-30 üzerinde bir güvenlik payı ile motor seçimi yapmak önerilir.

Örneğin, daha hafif yükler veya daha düşük ivmelenme gerektiren uygulamalar için bir Step Motor Nema 34 4.5 Nm veya Step Motor Nema 34 5 Nm yeterli olabilir. Ancak, daha ağır işleme, hızlı hareket veya yüksek ataletli sistemler için bir Step Motor Nema 34 8.5 Nm, Step Motor Nema 34 6.5 Nm veya hatta bir Step Motor Nema 34 12 Nm gibi daha yüksek torklu modelleri tercih etmek daha uygun olacaktır. Frenli Step Motor Nema 34 12 Nm gibi frenli seçenekler ise dikey eksenlerde ek güvenlik sağlar. Doğru tork seçimi, motorun verimli çalışmasını ve sisteminizin beklenen performansı sergilemesini garantiler.

86×86 mm step motorların gürültü ve titreşim seviyelerini azaltmak için birkaç yöntem bulunmaktadır. En etkili yöntemlerden biri, mikro adım (microstepping) özelliğini kullanmaktır. Mikro adım, motorun adım hareketlerini daha küçük parçalara bölerek daha pürüzsüz bir dönüş sağlar, bu da titreşimi ve dolayısıyla gürültüyü önemli ölçüde azaltır. Sürücünüzün desteklediği en yüksek mikro adım oranını kullanmak genellikle en iyi sonuçları verir.

Diğer bir yöntem, motoru ve sürücüyü doğru şekilde eşleştirmek ve akım ayarlarını optimize etmektir. Aşırı akım veya yanlış ayarlar, motorun verimsiz çalışmasına ve daha fazla titreşim üretmesine neden olabilir. Ayrıca, motorun monte edildiği yüzeyin rijit olması ve titreşim emici montaj elemanları (örneğin, kauçuk takozlar) kullanılması da mekanik titreşimlerin sisteme yayılmasını engeller. Düşük rezonans frekanslarına sahip motorlar ve sürücüler seçmek de gürültü azaltmada etkili olabilir. Örneğin, bir 5 Nm Step Motor Seti Jss860H Sürücülü gibi optimize edilmiş setler, genellikle daha düşük gürültü seviyeleri sunar.

Kapalı çevrim (closed-loop) 86×86 mm step motor sistemleri, geleneksel açık çevrim step motorlara göre önemli avantajlar sunar. Açık çevrim sistemlerde motorun adımları sadece komutlara göre atılır ve geri bildirim alınmazken, kapalı çevrim sistemlerde motor miline bağlı bir enkoder sayesinde motorun gerçek konumu sürekli olarak izlenir. Bu geri bildirim, sürücünün motorun konumunu ve hızını sürekli olarak doğrulamasını ve gerekirse düzeltmeler yapmasını sağlar.

Bu sayede, kapalı çevrim step motorlar adım kaybetme riskini ortadan kaldırır, daha yüksek hızlarda ve daha ağır yükler altında bile hassas konumlandırma garantisi verir. Ayrıca, motorun torkunu daha verimli kullanarak enerji tüketimini azaltabilir ve daha az ısınma sağlayabilirler. Özellikle yüksek hassasiyet, yüksek güvenilirlik ve dinamik yük değişimlerinin olduğu uygulamalarda, kapalı çevrim 86×86 mm step motorlar, bir Step Motor Nema 34 8.5 Nm gibi motorların performansını önemli ölçüde artırarak servo sistemlere yakın bir performans sunabilir.

Evet, 86×86 mm step motor ve sürücü setlerinde enerji verimliliği, özellikle uzun süreli ve sürekli çalışan endüstriyel uygulamalar için oldukça önemlidir. Enerji verimliliği, hem işletme maliyetlerini düşürmek hem de motorun ve sürücünün daha az ısınmasını sağlayarak ömrünü uzatmak açısından kritik bir faktördür. Verimsiz çalışan bir sistem, enerjinin büyük bir kısmını ısıya dönüştürerek boşa harcar.

Modern step motor sürücüleri, genellikle motorun yüküne göre akımı dinamik olarak ayarlayabilen özelliklere sahiptir (örneğin, boşta çalışma anında akımı düşürme). Bu tür akım azaltma özellikleri, motorun gereksiz yere ısınmasını engeller ve enerji tüketimini optimize eder. Bir 5 Nm Step Motor Seti Jss860H Sürücülü gibi iyi tasarlanmış setler, enerji verimliliği göz önünde bulundurularak optimize edilmiştir. Doğru Step Motor ve Sürücü seçimi ve ayarları, sisteminizin hem performanslı hem de ekonomik çalışmasını sağlar.

86×86 mm step motorlar genellikle düşük bakım gerektiren cihazlardır, ancak düzenli kontroller ve basit önlemler ömrünü önemli ölçüde uzatabilir. En önemli bakım adımı, motorun ve çevresinin temiz tutulmasıdır. Toz, talaş veya diğer partiküllerin motorun içine girmesi, yataklara zarar verebilir veya soğutma performansını düşürebilir. Motorun dış yüzeyini düzenli olarak temizlemek faydalıdır.

İkinci olarak, motorun ve sürücünün bağlantı kablolarının gevşek olup olmadığını veya hasar görüp görmediğini periyodik olarak kontrol etmek önemlidir. Gevşek bağlantılar, performans kaybına, aşırı ısınmaya veya arızalara yol açabilir. Motor milinin ve bağlı olduğu mekanik bileşenlerin (kaplin, kasnak vb.) düzgün çalıştığından ve aşırı yük altında olmadığından emin olunmalıdır. Frenli Step Motor Nema 34 8.5 Nm gibi frenli modellerde frenin işlevselliğini de kontrol etmek güvenlik açısından önemlidir. Genellikle, step motorların iç yatakları ömür boyu yağlıdır ve ek yağlama gerektirmezler.

86×86 mm step motorların hız ve tork eğrileri, bir motorun belirli bir hızda ne kadar tork üretebileceğini gösteren grafiksel temsillerdir ve uygulama için doğru motoru seçmede kritik öneme sahiptir. Genellikle, step motorların t
