Mach3 Kart Seçerken Hangi Giriş Çıkış Sayılarına Bakılmalıdır?
📑 İçindekiler (Tıkla Aç)
Mach3 kartı seçerken, projenizin eksen sayısı, limit anahtarı, acil stop, takım boyu sensörü, mil kontrolü, soğutma sıvısı ve ek otomasyon ihtiyaçlarına göre gerekli giriş (input) ve çıkış (output) sayılarını belirlemek esastır. Gelecekteki genişlemeyi de göz önünde bulundurarak yeterli spare I/O bırakılmalıdır.
Mach3 Kart Seçerken Hangi Giriş Çıkış Sayılarına Bakılmalıdır? Nedir?

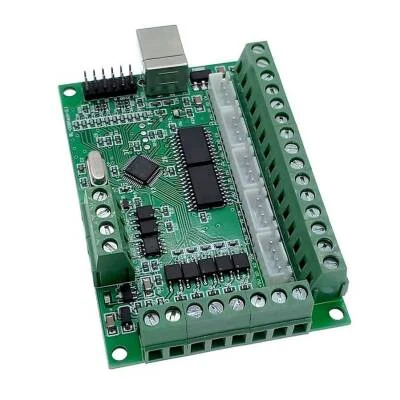

Endüstriyel otomasyon ve CNC makineleri dünyasında, Mach3 yazılımı, bilgisayar tabanlı bir kontrol sistemi olarak geniş bir kullanım alanına sahiptir. Bu sistemin kalbinde, bilgisayar ile makine arasındaki iletişimi sağlayan Mach3 uyumlu kontrol kartları bulunur. Bu kartlar, makinenin hareketlerini (eksenler), sensörlerden gelen bilgileri (limit anahtarları, takım probu) ve aktüatörleri (mil, soğutma, takım değiştirici) yönetmek için Giriş/Çıkış (Input/Output – I/O) portlarını kullanır. Doğru bir Mach3 kartı seçimi, projenizin verimliliği, güvenilirliği ve gelecekteki genişletilebilirliği açısından hayati önem taşır. Giriş çıkış sayıları, makinenizin karmaşıklığını ve otomasyon seviyesini doğrudan yansıtır. Yetersiz I/O kapasitesi, makinenizin potansiyelini kısıtlarken, gereğinden fazla I/O ise maliyetleri artırabilir. Bu nedenle, projenizin mevcut ve potansiyel ihtiyaçlarını detaylıca analiz etmek, en uygun Mach3 kartını seçmenin ilk adımıdır.
Çalışma Prensibi ve Teknik Veriler

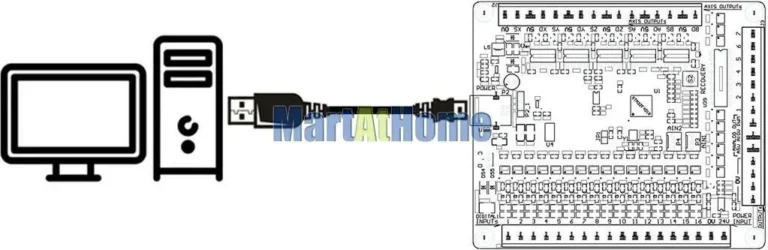

Mach3 kontrol kartları, genellikle paralel port (LPT), USB veya Ethernet arayüzleri üzerinden bilgisayar ile iletişim kurar. Her bir arayüz tipi, farklı I/O kapasiteleri ve performans karakteristikleri sunar. Paralel port tabanlı kartlar genellikle sınırlı sayıda I/O sunar ve daha eski sistemlerde yaygındır. Ancak günümüzde Ethernet veya USB tabanlı harici hareket kontrol kartları, daha yüksek performans, daha fazla I/O kapasitesi ve daha iyi gürültü bağışıklığı ile öne çıkmaktadır.
Bir CNC makinesinin temel işlevleri için gereken minimum I/O sayıları genellikle aşağıdaki gibidir:
- Eksen Kontrolü (Çıkış): Her bir eksen (X, Y, Z, A, B vb.) için adım (step) ve yön (direction) sinyali olmak üzere iki adet dijital çıkışa ihtiyaç vardır. Dolayısıyla 3 eksenli bir makine için 6 çıkış, 4 eksenli bir makine için 8 çıkış gereklidir.
- Limit Anahtarları (Giriş): Her eksen için genellikle iki adet limit anahtarı (min ve max) ve bir adet home anahtarı kullanılır. Bazı sistemlerde limit ve home anahtarları aynı anda tek bir giriş portuna bağlanabilir veya her eksen için ayrı ayrı bağlanabilir. Güvenlik ve hassasiyet için her eksen min/max ve home anahtarları için ayrı girişler planlamak idealdir (örn: 3 eksen için 3 home + 6 limit = 9 giriş).
- Acil Stop (E-Stop) (Giriş): Makinenin güvenli bir şekilde durdurulması için kritik bir giriş portu. Genellikle normalde kapalı (NC) kontak kullanılır ve karta tek bir giriş olarak bağlanır.
- Takım Boyu Sensörü (Probe) (Giriş): Takım boyu ölçümü veya yüzey taraması için bir adet dijital giriş.
- Mil Kontrolü (Çıkış/Giriş): Milin başlatılması/durdurulması için bir dijital çıkış, milin devir kontrolü için genellikle 0-10V analog çıkış veya PWM (darbe genişlik modülasyonu) çıkışı gereklidir. Bazı sistemlerde milin durumunu (dönüyor/durdu) kontrol etmek için bir geri bildirim girişi de olabilir.
- Soğutma Sıvısı Kontrolü (Çıkış): Soğutma pompasını açıp kapamak için bir dijital çıkış. Birden fazla soğutma sistemi varsa (sis, sel) ek çıkışlar gerekebilir.
- Yağlama Sistemi (Çıkış): Otomatik yağlama sistemi için bir dijital çıkış.
- Takım Değiştirici (ATC) (Giriş/Çıkış): Otomatik takım değiştiriciler, takım magazini pozisyonu, takım kilitleme/açma gibi birçok giriş ve çıkış sinyali gerektirebilir. Bu, projenin karmaşıklığına göre önemli ölçüde artabilir.
- Kapı Kilidi/Güvenlik Bariyeri (Giriş): Operatör güvenliği için makine kapılarının açık olup olmadığını kontrol eden girişler.
Bu temel ihtiyaçların yanı sıra, gelecekteki genişlemeler veya özel otomasyon görevleri için yedek (spare) I/O bırakmak akıllıca bir yaklaşımdır. Örneğin, pnömatik mengene kontrolü, parça algılama sensörleri veya özel fikstürler gibi ek özellikler için boşta kalan I/O portları, makinenizin adaptasyon kabiliyetini artırır. Modern Mach3 kartları, genellikle 10 ila 30 dijital giriş ve 8 ila 16 dijital çıkışın yanı sıra, 1-2 adet analog giriş/çıkış sunar. Özellikle Ethernet tabanlı kartlar, modüler yapıları sayesinde I/O genişletme üniteleri ile kapasitelerini artırabilir.
| Parametre | Değer/Açıklama |
|---|---|
| Eksen Step/Direction Çıkışları | Her eksen için 2 adet (X,Y,Z için minimum 6 çıkış) |
| Limit/Home Anahtarı Girişleri | Her eksen için minimum 1 adet (min/max/home ortak), idealde 3 adet (3 eksen için 9 giriş) |
| Acil Stop (E-Stop) Girişi | 1 adet (Kritik güvenlik işlevi için) |
| Takım Boyu Sensörü (Probe) Girişi | 1 adet (Takım sıfırlama, yüzey tarama) |
| Mil Açma/Kapama Çıkışı | 1 adet (Dijital) |
| Mil Devir Kontrol Çıkışı | 1 adet (0-10V Analog veya PWM) |
| Soğutma Sıvısı Pompası Çıkışı | 1 adet (Dijital) |
| Yedek (Spare) I/O Kapasitesi | En az %20-30 boşta giriş/çıkış portu bırakılması önerilir |
| İletişim Arayüzü | USB veya Ethernet (daha yüksek performans ve I/O kapasitesi için) |
Sahada Dikkat Edilmesi Gerekenler
- Gürültü Bağışıklığı ve Galvanik İzolasyon: Endüstriyel ortamlar elektriksel gürültü açısından zengindir. Seçilen Mach3 kartının giriş ve çıkış portlarında iyi bir gürültü bağışıklığına ve tercihen galvanik izolasyona sahip olması, hatalı tetiklemeleri ve sistem kararsızlıklarını önler. Özellikle limit anahtarları ve E-Stop gibi kritik girişlerin izolasyonlu olması, sistem güvenliği için elzemdir. İzole edilmiş I/O portları, kontrol kartını ve bilgisayarı yüksek voltaj veya gürültüden korur.
- Genişletilebilirlik ve Modülerlik: Projenizin gelecekteki ihtiyaçları veya mevcut sistemin zamanla genişletilme potansiyeli düşünülmelidir. Bazı Mach3 kartları, ek I/O modülleri ile kolayca genişletilebilir bir yapı sunar. Başlangıçta tüm I/O ihtiyaçlarını karşılayacak bir kart seçmek yerine, modüler bir sistemle ihtiyaca göre genişleme imkanı sunan kartlar, uzun vadede daha esnek ve maliyet etkin olabilir. Bu, özellikle takım değiştiriciler, otomatik mengene sistemleri veya robotik entegrasyon gibi karmaşık otomasyon projeleri için önemlidir.
- Sürücü ve Yazılım Uyumluluğu: Seçtiğiniz Mach3 kartının, Mach3 yazılımının güncel versiyonları ile tam uyumlu olduğundan emin olun. Kartın üreticisi tarafından sağlanan güncel sürücülerin ve eklentilerin (plugin) kararlı çalışması, sorunsuz bir otomasyon deneyimi için kritiktir. Ayrıca, kartın Windows işletim sistemi versiyonları ile uyumluluğu da göz önünde bulundurulmalıdır. Gelişmiş kartlar genellikle kendi Mach3 eklentileri ile gelir ve bu eklentilerin güncel olması, performans ve özellik erişimi açısından önemlidir.
- Kablolama ve Terminal Kalitesi: Kart üzerindeki terminal bloklarının kalitesi ve kablolama kolaylığı, saha montajı ve bakımı açısından önemlidir. Vidalı terminal blokları, güvenli ve sağlam bağlantılar sunar. Ayrıca, I/O portlarının aşırı akım korumasına sahip olması, yanlış kablolama veya kısa devre durumlarında kartın zarar görmesini önler. Kabloların doğru şekilde ekranlanması ve yönlendirilmesi, sinyal bütünlüğünü korumak ve gürültüyü azaltmak için hayati öneme sahiptir.
- Besleme Gerilimi ve Akım Kapasitesi: Kartın ve bağlayacağınız sensörlerin/aktüatörlerin besleme gerilimi gereksinimleri uyumlu olmalıdır. Çıkış portlarının maksimum akım kapasitesi, doğrudan bağlayacağınız röleler veya kontaktörler için yeterli olmalıdır. Aksi takdirde, harici sürücüler veya röle kartları kullanmanız gerekebilir. Bu, ek maliyet ve karmaşıklık anlamına gelir.
Sık Karşılaşılan Sorunlar ve Çözümleri
Mach3 kartı seçiminde ve kurulumunda karşılaşılan en yaygın sorunlardan biri, başlangıçta yetersiz I/O planlaması yapılmasıdır. Proje ilerledikçe ek özellikler ekleme ihtiyacı doğduğunda, yeterli giriş veya çıkış portu olmaması, ya yeni bir kart alma ya da karmaşık harici I/O genişletme modülleri kullanma zorunluluğunu getirir. Bu durum, hem maliyeti artırır hem de sistemin karmaşıklığını yükseltir. Çözüm olarak, başlangıçta gelecekteki olası genişlemeleri göz önünde bulundurarak en az %20-30 oranında boşta I/O kapasitesi bırakmak hayati önem taşır. Bir diğer sıkıntı, endüstriyel ortamlardaki elektriksel gürültüden kaynaklanan hatalı tetiklemelerdir. Özellikle limit anahtarları ve takım probu gibi hassas girişler, gürültüden kolayca etkilenebilir. Bu sorunun önüne geçmek için galvanik izolasyonlu kartlar tercih edilmeli, ekranlı kablolar kullanılmalı ve sinyal kabloları güç kablolarından ayrı güzergahlardan geçirilmelidir. Ayrıca, Mach3 yazılımında giriş sinyalleri için debounce (sekme giderme) süreleri ayarlanarak, kısa süreli gürültü sinyallerinin yanlışlıkla algılanması engellenebilir. Yanlış kablolama veya aşırı akım çekilmesi de kartın I/O portlarına zarar verebilir. Bu tür durumlar için, kartın aşırı akım korumalı çıkışlara sahip olması veya harici röle/sürücü kartları kullanılması önerilir. Son olarak, sürücü ve eklenti uyumsuzlukları da sıkça karşılaşılan bir problemdir. Kartın üreticisinin web sitesinden en güncel ve Mach3 versiyonunuzla uyumlu sürücüleri ve eklentileri indirmek, bu tür yazılımsal sorunların önüne geçer.
Uzman Tavsiyesi
Mach3 kontrol kartı seçimi, basit bir bileşen alımından çok, bir CNC makinesinin veya otomasyon projesinin geleceğini şekillendiren stratejik bir karardır. Giriş/çıkış (I/O) sayıları, bu kararın temelini oluşturur ve makinenizin mevcut işlevselliğini, güvenlik donanımlarını, otomasyon seviyesini ve gelecekteki genişleme potansiyelini doğrudan etkiler. Saha tecrübelerimiz göstermektedir ki, başlangıçta yapılan detaylı bir ihtiyaç analizi ve ileriye dönük planlama, projenin ilerleyen aşamalarında karşılaşılabilecek birçok maliyetli ve zaman alıcı sorunu engeller. Minimum gereksinimleri belirlemenin ötesinde, olası ek sensörler, aktüatörler, güvenlik özellikleri veya hatta farklı bir takım değiştirici sistemi gibi gelecekteki yükseltmeleri de göz önünde bulundurarak, kartınızda yeterli sayıda yedek I/O portu bırakmak, esnekliğinizi artıracak ve projenizin ömrünü uzatacaktır. Ayrıca, sadece I/O sayılarına odaklanmak yerine, kartın genel kalitesi, elektriksel gürültüye karşı bağışıklığı, galvanik izolasyon özellikleri, iletişim arayüzünün performansı (USB yerine Ethernet tercih edilmesi), üretici desteği ve yazılım uyumluluğu gibi teknik detaylara da aynı özenle yaklaşılmalıdır. Unutmayın, endüstriyel bir ortamda güvenilirlik ve kararlılık, ilk yatırım maliyetinin ötesinde bir değer taşır. Kaliteli ve doğru seçilmiş bir Mach3 kartı, makinenizin kesintisiz ve verimli çalışmasını sağlayarak, operasyonel maliyetleri düşürecek ve yatırımınızın geri dönüşünü hızlandıracaktır. Bu nedenle, seçim yaparken acele etmeyin, tüm parametreleri dikkatlice değerlendirin ve mümkünse farklı üreticilerin ürünlerini karşılaştırmalı olarak inceleyin. Gerekirse, uzman bir entegratörden destek almaktan çekinmeyin.
