ما هو حساس ضبط أداة CNC (Z-Probe) وكيف يُستخدم؟ مقدمة وتحليل تقني

في عالم الأتمتة الصناعية والإنتاج الدقيق، ترتبط كفاءة وجودة تشغيل ماكينات CNC (التحكم الرقمي بالكمبيوتر) بشكل مباشر بمدى دقة ضبط الأداة المستخدمة بالنسبة لنظام إحداثيات الماكينة. في هذه العملية الحيوية، أصبحت الأساليب اليدوية وما يترتب عليها من إضاعة للوقت، ومخاطر الأخطاء البشرية، وعدم الاتساق، غير مقبولة في بيئات الإنتاج الحديثة. وهنا يأتي دور حساس ضبط أداة CNC أو ما يُعرف بشكل شائع باسم Z-Probe (مجس المحور Z)، ليقدم حلاً ثورياً لعمليات الإنتاج. يُستخدم Z-Probe لتحديد موضع المحور Z للأداة على قطعة العمل أو طاولة الماكينة بشكل تلقائي ودقيق. تعمل هذه الحساسات على توحيد قياس طول الأداة، مما يقلل بشكل كبير من وقت إعداد الماكينة، ويزيد من دقة التشغيل، ويقلل من تدخل المشغل إلى الحد الأدنى. إن المزايا التي يوفرها Z-Probe لا غنى عنها بشكل خاص في الإنتاج بكميات كبيرة، وتشغيل الأجزاء المعقدة، والتطبيقات التي تتطلب تغيير الأدوات بشكل متكرر. ستتناول هذه المقالة التقنية والدليل الميداني بالتفصيل ماهية Z-Probe، وكيف يعمل، واستخدامه الصحيح، والمشكلات المحتملة التي قد يواجهها محترفو الأتمتة الصناعية.

ما هو حساس ضبط أداة CNC (Z-Probe) وكيف يُستخدم؟ مبدأ العمل والبيانات الفنية

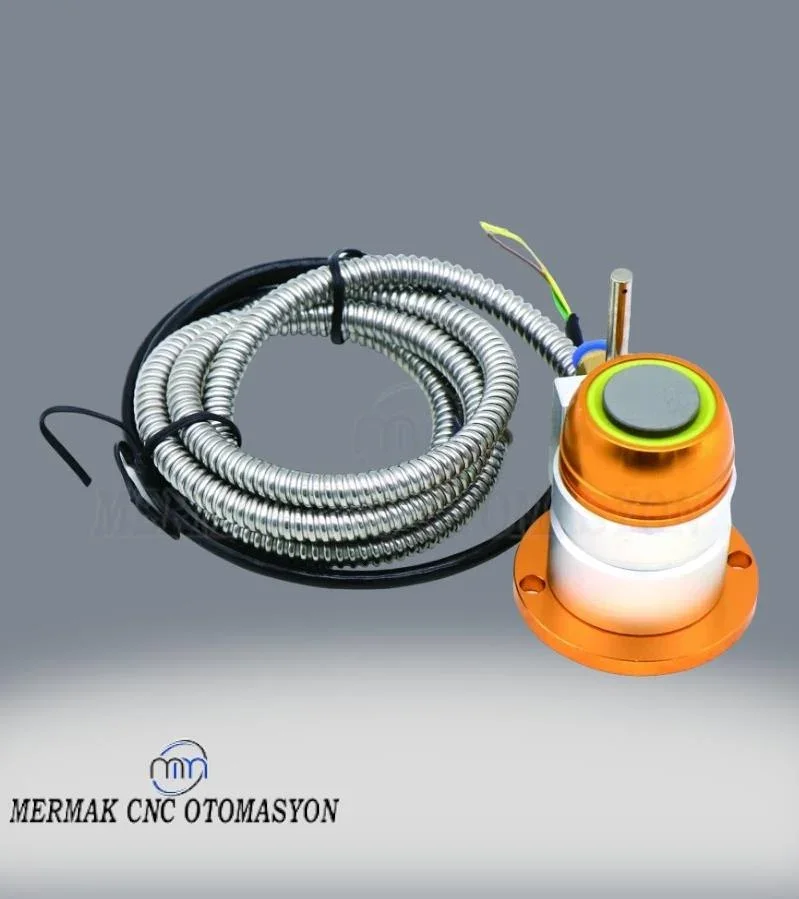

تتكون حساسات ضبط أداة CNC (Z-Probe) عادةً من سطح تلامس وآلية مفتاح تُصدر إشارة كهربائية عند التلامس مع هذا السطح. مبدأ العمل الأساسي بسيط للغاية: يتم تحريك طرف أداة CNC باتجاه سطح تلامس الحساس بسرعة محكومة. بمجرد أن يلامس طرف الأداة الحساس، يُصدر الحساس إشارة (عادةً تغيير في تلامس NC – Normally Closed أو NO – Normally Open) وتُرسل هذه الإشارة إلى وحدة التحكم CNC. عندما تتلقى وحدة التحكم هذه الإشارة، تسجل موضع المحور Z الحالي للأداة وتُعالج هذه القيمة كإزاحة لطول الأداة. يمكن تكرار هذه العملية تلقائياً بعد كل تغيير للأداة، مما يضمن تحديد نقطة الصفر Z الصحيحة لكل أداة بدقة.

تفاصيل مبدأ العمل:

• مبدأ التلامس الميكانيكي: هو النوع الأكثر شيوعاً من Z-Probe. الجزء العلوي من الحساس يكون عادةً عبارة عن لوحة معدنية موصلة أو زر. عندما يلامس طرف الأداة هذه اللوحة، يتم تشغيل مفتاح صغير داخلي ويغلق أو يفتح الدائرة الكهربائية. تُرسل هذه الإشارة إلى وحدة تحكم CNC لإبلاغها “بالتشغيل”.
• مبدأ التوصيل: تتطلب بعض Z-Probe أن تكون الأداة نفسها موصلة. سطح تلامس الحساس هو جزء من دائرة كهربائية. عندما يلامس طرف الأداة (إذا كان موصلاً) الحساس، تكتمل الدائرة وتُصدر إشارة. تُفضل هذه الأنواع من الحساسات بشكل خاص في تطبيقات تشغيل المعادن.
• الدقة والتكرارية: أهم خصائص Z-Probe هي دقة القياس وتكراريتها. توفر الحساسات الصناعية عادةً تكرارية على مستوى الميكرون (±1 إلى ±5 ميكرون). هذا يُشير إلى مدى قرب القيم التي تم الحصول عليها عند قياس نفس الأداة عدة مرات. التكرارية العالية أمر حيوي للحفاظ على جودة التشغيل وتفاوتات الأجزاء.

مجالات الاستخدام:

تُستخدم Z-Probe في مجموعة واسعة من ماكينات CNC:

• ماكينات التفريز CNC ومراكز التشغيل: هو مجال الاستخدام الأكثر شيوعاً. القياس التلقائي لطول الأداة وتحديث الإزاحات مع كل تغيير للأداة.
• راوترات CNC: تُستخدم في الراوترات التي تُعالج مواد مثل الخشب والبلاستيك والمواد المركبة، لضبط الأداة بالنسبة لسطح المادة.
• ماكينات الحفر CNC: تضمن عمل الأداة بعمق صحيح في عمليات الحفر والنقش الدقيقة.
• المخارط (مع أجهزة ضبط أدوات خاصة): على الرغم من وجود أجهزة ضبط أدوات تعمل بمبدأ مماثل في المخارط، إلا أن مصطلح Z-Probe يُستخدم عادةً لماكينات التفريز.

البيانات الهندسية ومعايير الاختيار:

ما هو حساس ضبط أداة CNC (Z-Probe) وكيف يُستخدم؟ نقاط يجب مراعاتها في الميدان

• التركيب والمعايرة الصحيحة: يبدأ أداء Z-Probe بالتركيب الصحيح. يجب تثبيت الحساس على سطح صلب خالٍ من الاهتزازات، على طاولة الماكينة أو على جهاز تثبيت خاص. أثناء التركيب، يجب التأكد من أن سطح الحساس موازٍ لطاولة الماكينة أو السطح المرجعي لقطعة العمل المراد تشغيلها. قبل الاستخدام الأول، يجب معايرة الارتفاع المعروف للحساس (الموضع المطلق في المحور Z) بدقة. تُجرى هذه المعايرة عادةً باستخدام كتلة قياس أو فرجار دقيق وتُدخل كقيمة إزاحة في وحدة التحكم. يُعد التحقق الدوري من هذه المعايرة أمراً بالغ الأهمية للدقة على المدى الطويل.
• التنظيف والصيانة: يجب تنظيف سطح تلامس Z-Probe وهيكله العام من الرقائق، وبقايا سائل التبريد، والغبار، والملوثات الأخرى. قد يؤدي السطح المتسخ إلى تشغيل خاطئ أو غير متسق، مما يتسبب في أخطاء في القياس. قد تتسبب سوائل التبريد القوية ورقائق المعادن بشكل خاص في إتلاف المكونات الميكانيكية أو الكهربائية للحساس. يُوصى بتنظيفه بانتظام بالهواء المضغوط ومسحه بقطعة قماش مبللة بالكحول إذا لزم الأمر. يجب إجراء فحوصات بصرية لأي علامات تآكل أو تلف في الأجزاء المتحركة للحساس (إن وجدت).
• توافق مادة الأداة وطرفها: تتوقع معظم Z-Probe أن تكون الأداة موصلة. تعمل الأدوات المعدنية مثل الكربيد وHSS بسلاسة، بينما قد تتطلب أطراف الأدوات الخزفية أو المطلية بالماس (غير الموصلة) حلولاً خاصة أو أنواع مجسات مختلفة. يُعد شكل طرف الأداة مهماً أيضاً؛ فقد تتسبب الأدوات الحادة جداً أو ذات القطر الصغير جداً في إتلاف سطح المجس أو قد لا تُشكل نقطة تلامس مستقرة. يجب تقليل سرعة التلامس بشكل خاص مع الأدوات الصغيرة.
• تكامل البرمجيات ورمز G: يرتبط الاستخدام الفعال لـ Z-Probe ارتباطاً مباشراً ببرنامج وحدة تحكم CNC وبرمجة رمز G المستخدمة. عادةً، تُبدأ دورة ضبط الأداة (دورة الفحص) باستخدام رمز G خاص (على سبيل المثال، G31 في Fanuc، G31.1 في Mach3) أو برنامج ماكرو. يُحدد هذا البرنامج سرعة حركة الأداة نحو الحساس، ومسافات الأمان، وكيفية حفظ إزاحة طول الأداة بعد التشغيل. من الضروري أن يفهم المشغلون والمبرمجون دورات رمز G هذه وأوامر إدارة إزاحة الأداة (G43، G43.1، إلخ) جيداً وأن يطبقوها بشكل صحيح.
• الظروف البيئية والحماية من الضوضاء الكهربائية: تعمل ماكينات CNC عادةً في بيئات صاخبة (كهربائياً وميكانيكياً). قد يؤثر التداخل الكهرومغناطيسي (EMI) الناتج عن أجهزة مثل المحركات الكهربائية، والموصلات، ومصادر الطاقة، على كابلات إشارة Z-Probe، مما يؤدي إلى تشغيل خاطئ أو فقدان الإشارة. يُقلل استخدام الكابلات عالية الجودة والمحمية، وتوجيه الكابلات في مسارات منفصلة عن كابلات الطاقة، وضمان التأريض الصحيح للحساس من هذه المشكلات. قد تؤثر التغيرات الشديدة في درجات الحرارة أو الرطوبة العالية أيضاً على أداء الحساس؛ لذلك يجب مراعاة نطاقات درجة حرارة ورطوبة تشغيل الحساس.

ما هو حساس ضبط أداة CNC (Z-Probe) وكيف يُستخدم؟ المشكلات الشائعة والحلول

على الرغم من أن Z-Probe توفر راحة كبيرة في عمليات CNC، إلا أنه قد تُصادف أحياناً مشكلات مختلفة. يمكن حل معظم هذه المشكلات من خلال فحوصات بسيطة وتدخلات صحيحة.

• التشغيل الخاطئ أو عدم التشغيل على الإطلاق:
  • المشكلة: تُصدر الأداة إشارة قبل ملامسة المجس أو لا تُصدر إشارة على الإطلاق عند التلامس.
  • الحل:
    1. نظف سطح تلامس الحساس وطرف الأداة. قد تتسبب الأوساخ أو الزيوت أو تراكم الرقائق في تلامس خاطئ.
    2. افحص الكابلات. قد تمنع التوصيلات الفضفاضة أو الكابلات المقطوعة أو التالفة نقل الإشارة.
    3. افحص مصادر الضوضاء الكهربائية. قد يؤدي التداخل الكهرومغناطيسي (EMI) الناتج عن مكونات أخرى داخل الماكينة إلى تشغيل خاطئ. استخدم كابلات محمية وتحقق من التأريض.
    4. تأكد من أن آلية المفتاح داخل الحساس ليست عالقة مادياً أو متآكلة. استبدل الحساس إذا لزم الأمر.
    5. تأكد من أن إعدادات إشارة الإدخال في وحدة التحكم (NPN/PNP، NO/NC) تتطابق مع نوع خرج الحساس.
• قياسات غير متسقة أو خاطئة:
  • المشكلة: تُعطي نفس الأداة قيم Z مختلفة عند قياسها عدة مرات أو تكون القيم المقاسة خارج التوقع.
  • الحل:
    1. تأكد من أن تركيب الحساس ثابت، ولا يهتز، وموازٍ لطاولة الماكينة.
    2. تحقق مما إذا كان حامل الأداة والأداة نفسها بها أي اهتزاز. قد يؤدي الاهتزاز العالي إلى تغيير نقطة التلامس.
    3. تحقق من سرعة التغذية في دورة ضبط الأداة (رمز G). قد تتسبب السرعات العالية جداً في تأخير في اكتشاف وحدة التحكم للإشارة. استخدم سرعة “اقتراب” بطيئة وسرعة “فحص” أبطأ خاصة للقياسات الدقيقة.
    4. تحقق مرة أخرى من قيمة معايرة الحساس (ارتفاعه المعروف) وأعد معايرته إذا لزم الأمر.
    5. تحقق من مشكلات الخلوص (backlash) في محاور الماكينة. قد يمنع الخلوص تحديد موضع المحور Z بدقة.
    6. قد تؤثر تغيرات درجة حرارة البيئة أيضاً على الدقة. قم بالقياس في بيئة مستقرة إن أمكن.
• مشكلات الاتصال بوحدة تحكم CNC:
  • المشكلة: يُرسل الحساس إشارة ولكن وحدة التحكم لا تكتشفها أو لا تبدأ دورة الفحص.
  • الحل:
    1. تحقق من أن الحساس متصل بالدبوس الصحيح في وحدة التحكم وأن هذا الدبوس مُكوّن بشكل صحيح في البرنامج.
    2. تحقق من إشارة الإدخال لوحدة التحكم باستخدام جهاز قياس متعدد ومقارنتها بالإشارة القادمة مباشرة من الحساس.
    3. تأكد من أن برنامج رمز G أو الماكرو صحيح وأن وحدة التحكم تدعم هذه الأوامر.
    4. تأكد من تمكين إدخال المجس ذي الصلة في إعدادات وحدة التحكم (على سبيل المثال، إعدادات “Ports and Pins” في Mach3).
• تصادم الأداة (Crash):
  • المشكلة: تقترب الأداة من المجس بسرعة كبيرة، أو تتجاوز المجس، أو تصطدم بالمجس بينما لا يكون المجس نشطاً.
  • الحل:
    1. تحقق من مسافات الأمان (ارتفاع الحركة السريعة، ارتفاع الاقتراب) وسرعات التغذية في برنامج رمز G واضبطها على قيم آمنة.
    2. تأكد من أن المجس نشط (عادةً بواسطة ضوء أو مؤشر LED) قبل بدء دورة الفحص.
    3. تأكد من أن زر التوقف في حالات الطوارئ (E-stop) متاح دائماً وتدخل فوراً في حالة حدوث تصادم محتمل.
    4. تأكد من أن المشغل يتحقق بصرياً من موضع الأداة قبل بدء دورة الفحص.

ما هو حساس ضبط أداة CNC (Z-Probe) وكيف يُستخدم؟ الخلاصة ونصائح الخبراء

تُعد حساسات ضبط أداة CNC مكوناً لا غنى عنه في منشآت الإنتاج الحديثة. لقد أصبحت حجر الزاوية في الأتمتة الصناعية، حيث تقضي على الصعوبات والأخطاء العديدة التي كانت تنتج عن القياس اليدوي للأدوات في الماضي. لا يوفر الاستثمار في Z-Probe الوقت فحسب، بل يزيد أيضاً من دقة التشغيل، ويقلل من معدل الخردة، ويطيل عمر الأداة، والأهم من ذلك، يزيد من سلامة المشغل. بناءً على خبرتنا الميدانية، يُعد التكامل الصحيح والصيانة الدورية لهذه الحساسات أمراً حيوياً للتشغيل طويل الأمد والخالي من المشاكل. يُعد اختيار Z-Probe عالي الجودة، وتقنيات التركيب المناسبة، والتكامل السلس مع برنامج التحكم CNC، والتدريب الكافي للمشغلين لاستخدام هذه الأنظمة بفعالية، مفاتيح التطبيق الناجح. على الرغم من وجود العديد من النماذج المتاحة في السوق بمستويات مختلفة من الميزانية والدقة، فمن المهم دائماً اختيار منتج يلبي متطلبات تطبيقك ويوفر نتائج موثوقة وقابلة للتكرار. تذكر أن القوة الحقيقية للأتمتة لا تكمن في وجود الأنظمة فحسب، بل في استخدامها وصيانتها بشكل صحيح. تُعد Z-Probe تقنية صغيرة ولكنها ذات تأثير كبير تساعدك على إطلاق العنان للإمكانات الكاملة لماكينات CNC الخاصة بك. اطلب عرض أسعار عبر الواتساب الآن!
