مقدمة وتحليل فني لحساب السرعة الحرجة وتحليل الانبعاج للمسامير الكروية

تعتبر المسامير الكروية (Ball Screws) بلا شك أحد المكونات الأساسية التي تقع في قلب أنظمة الأتمتة الصناعية، وتشكل أساس الحركة الدقيقة والموثوقة. تحول هذه المسامير الحركة الدورانية بكفاءة عالية إلى حركة خطية، وتلعب أدوارًا حاسمة في مجموعة واسعة من التطبيقات، بدءًا من ماكينات CNC والأنظمة الروبوتية، وصولاً إلى معدات تصنيع أشباه الموصلات والأجهزة الطبية. ومع ذلك، لكي تعمل هذه الأنظمة عالية الأداء لفترة طويلة وبأمان ودون أخطاء، هناك معلمان هندسيان حيويان لا يجب إغفالهما في مرحلة التصميم: السرعة الحرجة للمسمار الكروي وتحليل الانبعاج. يهدف هذا المقال الفني والدليل الميداني إلى توفير فهم عميق لهذه المواضيع للمهندسين والمصممين وخبراء الصيانة في قطاع الأتمتة الصناعية، وتعليمهم طرق الحساب الصحيحة، وتطوير حلول استباقية للمشكلات المحتملة التي قد تواجههم في الميدان. لا تضمن هذه التحليلات الأداء الأمثل للنظام فحسب، بل تلعب أيضًا دورًا رئيسيًا في منع الأعطال غير المتوقعة ومخاطر السلامة وتكاليف التوقف الباهظة. يعد التصميم والتطبيق الصحيحان عنصرًا لا غنى عنه يؤثر بشكل مباشر على كفاءة وموثوقية وقدرة أنظمة الأتمتة التنافسية.

مبدأ العمل والبيانات الفنية لحساب السرعة الحرجة وتحليل الانبعاج للمسامير الكروية

تعتبر أنظمة المسامير الكروية، في جوهرها، آليات تنقل الحركة بكفاءة عالية واحتكاك منخفض عن طريق تحويل الاحتكاك الانزلاقي إلى احتكاك دحرجة عبر الكرات بين المسمار (العمود) والصمولة (الصمولة الكروية). يتأثر أداء هذه الأنظمة بشكل مباشر بسرعة دوران المسمار والحمل المحوري الذي يحمله. وهنا يأتي دور مفهومي السرعة الحرجة والانبعاج.

حساب السرعة الحرجة للمسمار الكروي

تشير السرعة الحرجة إلى السرعة التي يبدأ عندها المسمار الكروي في إظهار اهتزازات مفرطة (whirling) بسبب الرنين عندما يصل إلى سرعة دوران قريبة من تردده الطبيعي. يمكن أن تؤدي حالة الرنين هذه إلى اهتزاز المسمار، وتحميل زائد على المحامل، واهتزاز الصمولة، وفي النهاية إلى تلف وتآكل وحتى فشل كامل للنظام. تعتمد السرعة الحرجة على عوامل مثل هندسة المسمار وخصائص المواد وظروف الدعم. بشكل عام، يمكن حساب السرعة الحرجة للمسمار الكروي باستخدام معادلة مشتقة من صيغة أويلر التالية:

$$N_c = frac{C cdot d^2}{L^2} sqrt{frac{E}{rho}}$$

حيث:

• $$N_c$$: السرعة الحرجة (دورة/دقيقة)
• $$C$$: ثابت يعتمد على ظروف الدعم (عامل الدعم)
• $$d$$: قطر جذر المسمار (مم)
• $$L$$: طول المسمار بين نقاط الدعم (مم)
• $$E$$: معامل يونغ لمادة المسمار (نيوتن/مم²)
• $$rho$$: كثافة مادة المسمار (كجم/مم³)

القيم النموذجية لـ $$C$$ لظروف الدعم:

• طرف واحد ثابت، والآخر حر (fixed-free): 0.5
• كلا الطرفين مدعومين ببساطة (simple-simple): 1.0
• طرف واحد ثابت، والآخر مدعوم ببساطة (fixed-simple): 1.5
• كلا الطرفين ثابتين (fixed-fixed): 2.0

في الممارسة العملية، يفضل اختيار سرعة تشغيل لا تتجاوز 80% من السرعة الحرجة للمسمار. هذا هو تطبيق عامل أمان ويضمن إبقاء النظام بعيدًا عن منطقة الرنين.

تحليل الانبعاج للمسمار الكروي

الانبعاج هو حالة تشوه جانبي مفاجئ أو انحناء للمسمار الكروي عندما يتجاوز الحمل المحوري الانضغاطي المطبق عليه قيمة حرجة معينة. تعتبر هذه الحالة مهمة بشكل خاص في الحالات التي يكون فيها المسمار طويلًا ورفيعًا، وفي التطبيقات الرأسية أو التطبيقات الأفقية التي تتضمن أحمالًا محورية انضغاطية عالية. يمكن أن يؤدي الانبعاج إلى تشوه دائم للمسمار، وفقدان دقة تحديد المواقع للنظام، وحتى كسر المسمار بالكامل. يتم حساب حمل الانبعاج مرة أخرى باستخدام صيغة أويلر للانبعاج:

$$P_{cr} = frac{K cdot pi^2 cdot E cdot I}{L^2}$$

حيث:

• $$P_{cr}$$: حمل الانبعاج الحرج (نيوتن)
• $$K$$: ثابت يعتمد على ظروف الدعم (عامل الدعم)
• $$pi$$: ثابت باي (تقريبًا 3.14159)
• $$E$$: معامل يونغ لمادة المسمار (نيوتن/مم²)
• $$I$$: عزم القصور الذاتي للمسمار ($$I = frac{pi d^4}{64}$$) (مم⁴)
• $$L$$: طول المسمار بين نقاط الدعم (مم)

القيم النموذجية لـ $$K$$ لظروف الدعم:

• طرف واحد ثابت، والآخر حر (fixed-free): 0.25
• كلا الطرفين مدعومين ببساطة (simple-simple): 1.0
• طرف واحد ثابت، والآخر مدعوم ببساطة (fixed-simple): 2.0
• كلا الطرفين ثابتين (fixed-fixed): 4.0

في تحليل الانبعاج أيضًا، يتم تحديد أقصى حمل تشغيل مسموح به عن طريق قسمة حمل الانبعاج الحرج المحسوب على عامل أمان معين (عادة ما بين 3 إلى 5). يضمن ذلك عمل المسمار بأمان وتقليل مخاطر الانبعاج.

البيانات الهندسية ومجالات الاستخدام

نقاط يجب مراعاتها في الميدان عند حساب السرعة الحرجة وتحليل الانبعاج للمسامير الكروية

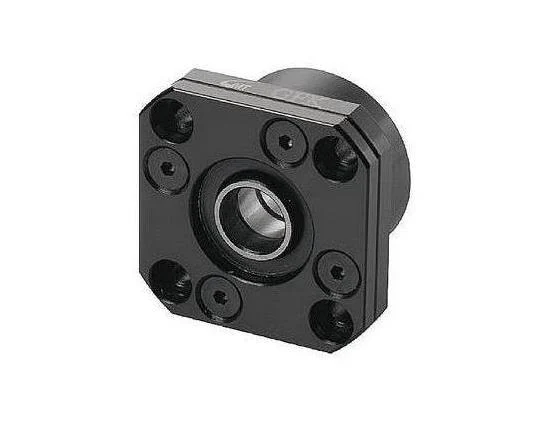

• ظروف الدعم واختيار المحامل: يؤثر تكوين دعم نهايات المسمار الكروي بشكل حاسم على كل من السرعة الحرجة وحمل الانبعاج. على سبيل المثال، يتيح دعم كلا الطرفين بشكل ثابت (fixed-fixed) للمسمار العمل بسرعات أعلى وتحمل أحمال محورية أكبر. في المقابل، يؤدي ترك أحد الطرفين ثابتًا والآخر حرًا (fixed-free) إلى تقليل السرعة الحرجة ومقاومة الانبعاج بشكل كبير. لذلك، يعد اختيار نوع المحمل المناسب (محامل كروية زاوية التلامس، محامل أسطوانية) وطريقة التركيب أمرًا بالغ الأهمية وفقًا لمتطلبات السرعة وقدرة الحمل للتطبيق. يعد الشد الصحيح للمحامل، والتركيب الخالي من الخلوص، والمحاذاة ضروريًا لضمان تحقيق ظروف الدعم المحسوبة في الميدان أيضًا.
• مادة المسمار وجودة التصنيع: يدخل معامل يونغ (E) وكثافة (ρ) المادة المصنوع منها المسمار مباشرة في حسابات السرعة الحرجة والانبعاج. توفر الفولاذ عالي القوة أداءً أفضل. ولكن ليست المادة وحدها المهمة، بل جودة تصنيع المسمار أيضًا. تؤثر خشونة السطح، والطحن الدقيق، وعمليات المعالجة الحرارية على عمر التعب للمسمار ومقاومته للاهتزاز. تلعب استقامة المسمار ودقته الهندسية دورًا كبيرًا في تقليل مخاطر الرنين والانبعاج. أي انحناء أو حالة خارج التفاوت يمكن أن تؤثر سلبًا على السلوك الديناميكي للمسمار.
• إجراءات التشحيم والصيانة: يعد التشحيم المنتظم والصحيح أمرًا لا غنى عنه لكي تعمل أنظمة المسامير الكروية لفترة طويلة وبكفاءة. يؤدي التشحيم غير الكافي إلى زيادة الاحتكاك، مما يؤدي إلى ارتفاع درجة الحرارة، والتآكل، وبالتالي تقصير عمر المسمار. يمكن أن يؤدي ارتفاع درجة الحرارة المفرط إلى تغيرات في أبعاد المسمار، مما يؤثر على التحميل المسبق ويغير سلوك السرعة الحرجة. بالإضافة إلى ذلك، يمكن أن يؤدي نقص التشحيم أو التشحيم الخاطئ إلى زيادة الاهتزازات في النظام وتمهيد الطريق للوصول إلى السرعة الحرجة في وقت مبكر. تعد الفحوصات الدورية، ومراقبة مستوى وجودة الزيت، وسلامة موانع التسرب، أمرًا بالغ الأهمية للصحة العامة للنظام.
• تحليل الاهتزاز والموازنة: في التطبيقات عالية السرعة بشكل خاص، تعد الموازنة الديناميكية للمسمار ذات أهمية حيوية. حتى الاختلالات الصغيرة الناتجة عن تفاوتات التصنيع يمكن أن تؤدي إلى اهتزازات كبيرة عند السرعات العالية. يمكن أن تكون هذه الاهتزازات هي المحفز للسرعة الحرجة وتقصير عمر النظام. في أنظمة الأتمتة المتقدمة، يساعد إجراء الموازنة الديناميكية للمسمار الكروي وتحليل الاهتزاز بعد التجميع في اكتشاف المشكلات المحتملة مسبقًا. توفر مستشعرات الاهتزاز والمراقبة المستمرة بيانات قيمة للكشف المبكر عن الاقتراب من منطقة السرعة الحرجة أو أي تشوهات أخرى.
• إدارة درجة الحرارة والتمدد الحراري: تؤثر الحرارة المتولدة أثناء تشغيل المسمار الكروي وتغيرات درجة الحرارة المحيطة على الاستقرار الأبعاد للمسمار. يؤدي التمدد الحراري إلى استطالة أو انكماش المسمار، مما قد يغير التحميل المسبق ويؤثر على دقة تحديد المواقع للنظام. يمكن أن يؤدي الارتفاع المفرط في درجة الحرارة أيضًا إلى تقليل مقاومة الانبعاج للمسمار. لذلك، يجب اعتماد آليات تبريد مناسبة (مثل: مسمار مجوف وتبريد سائل) أو طرق تصميم تعوض التمدد الحراري (مثل: التركيب المشدود) خاصة للمسامير الطويلة.
• تطبيق عوامل الأمان: تعد قيم السرعة الحرجة وحمل الانبعاج المحسوبة حدودًا نظرية، وقد تظهر دائمًا بعض الانحرافات بسبب عدم اليقين في ظروف العالم الحقيقي، وتفاوتات التصنيع، وتغيرات المواد، والأحمال غير المتوقعة. لذلك، يجب تطبيق عوامل أمان كافية في التصميم. بينما يتم تحديد سرعة التشغيل عادة بحيث لا تتجاوز 70-80% من السرعة الحرجة، فإن استخدام عامل أمان يتراوح بين 3 إلى 5 أضعاف حمل الانبعاج هو ممارسة شائعة. تزيد هذه العوامل من موثوقية النظام وعمره، وتمنع الأعطال غير المتوقعة.
• دقة التركيب والمحاذاة: تؤثر المحاذاة الصحيحة للمسمار الكروي مع المحامل ونظام المحرك/الوصلة مباشرة على أداء النظام. يؤدي عدم المحاذاة إلى إجهادات إضافية على المسمار، وتآكل مبكر للمحامل، واهتزازات. تؤدي هذه الحالة إلى الوصول إلى السرعة الحرجة في وقت مبكر وتعطيل الاستقرار الديناميكي للمسمار. يجب استخدام أدوات المحاذاة بالليزر وتقنيات التركيب الدقيقة لتقليل هذه المخاطر.

المشكلات الشائعة والحلول في حساب السرعة الحرجة وتحليل الانبعاج للمسامير الكروية

عند العمل مع أنظمة المسامير الكروية في مجال الأتمتة الصناعية، من الممكن مواجهة مشاكل مختلفة ناتجة عن نقص تحليل السرعة الحرجة والانبعاج أو التطبيقات الخاطئة. يؤثر التعرف على هذه المشاكل وتطبيق الحلول الصحيحة بشكل مباشر على كفاءة النظام وعمره.

• الاهتزاز المفرط والضوضاء:
  • المشكلة: ينتج المسمار الكروي اهتزازات وضوضاء عالية بشكل غير طبيعي أثناء التشغيل، وتزداد هذه الحالة سوءًا بشكل خاص في نطاقات سرعة معينة. يشير هذا إلى أن المسمار قد يكون قريبًا جدًا من سرعته الحرجة أو قد وصل إليها. بالإضافة إلى ذلك، يمكن أن يؤدي عدم توازن المسمار أو تآكل المحامل إلى هذه الحالة.
  • الحل: أولاً، قم بتقليل سرعة تشغيل المسمار إلى مستوى مناسب وفقًا لعامل أمان السرعة الحرجة. راجع ظروف الدعم؛ إذا لزم الأمر، انتقل إلى نظام دعم أكثر صلابة (على سبيل المثال، fixed-fixed). تحقق من الموازنة الديناميكية للمسمار وقم بإجراء عملية موازنة احترافية إذا لزم الأمر. تحقق من حالة المحامل واستبدل المحامل البالية أو التالفة. تحقق من محاذاة المسمار والصمولة وقم بتصحيح أي أخطاء في التركيب.
• انحناء المسمار أو التشوه الدائم:
  • المشكلة: يحدث انحناء ملحوظ أو تشوه دائم في المسمار، خاصة في التطبيقات الرأسية أو التي تحمل أحمالًا محورية عالية. يشير هذا إلى أن الحمل المحوري الانضغاطي المطبق قد تجاوز حمل الانبعاج الحرج للمسمار.
  • الحل: قم بزيادة قطر المسمار لزيادة عزم القصور الذاتي (I)، وبالتالي زيادة مقاومة الانبعاج. قم بتقصير الطول بين نقاط الدعم (L) قدر الإمكان أو اجعل ظروف الدعم أكثر صلابة (على سبيل المثال، الانتقال من simple-simple إلى fixed-fixed). تأكد من أن الحمل المطلوب للتطبيق لا يتجاوز أقصى حمل انبعاج مسموح به للمسمار وفقًا لعامل الأمان المحدد. إذا لزم الأمر، أعد تقييم التصميم الميكانيكي للنظام لتطبيق حلول تقلل أو توزع الحمل المحوري (على سبيل المثال، قضبان توجيه إضافية).
• التآكل المبكر والفشل:
  • المشكلة: يحدث تآكل أو خلوص أو أعطال محامل في نظام المسمار الكروي أو الصمولة في وقت أقصر بكثير مما هو متوقع. يمكن أن يكون هذا بسبب عوامل متعددة مثل التشحيم غير الكافي، والتلوث، والتحميل الزائد، وعدم المحاذاة، أو التشغيل المستمر في منطقة السرعة الحرجة.
  • الحل: راجع إجراءات التشحيم وتأكد من استخدام النوع والكمية المناسبين من مواد التشحيم. تحقق من عناصر الإغلاق حول الصمولة والمسمار لمنع دخول التلوث وقم بتحسينها إذا لزم الأمر. أعد حساب ما إذا كانت الأحمال المحورية والشعاعية المطبقة ضمن سعة المسمار والمحامل. تحقق من محاذاة المسمار والمحرك بدقة وقم بتصحيحها. تأكد من أن المسمار يعمل بعيدًا عن السرعة الحرجة وأنه لا يدخل منطقة الرنين.
• فقدان دقة تحديد المواقع:
  • المشكلة: يتم ملاحظة أخطاء متكررة في تحديد المواقع أو زيادة في الخلوص (backlash) في المحور الذي يتم تشغيله بواسطة المسمار الكروي. يمكن أن يكون هذا بسبب فقدان التحميل المسبق للمسمار الكروي، أو تآكل الصمولة أو المسمار، أو خلوص المحامل، أو التمدد الحراري.
  • الحل: أولاً، تحقق من التحميل المسبق للصمولة وقم بضبطه إذا لزم الأمر أو استبدل الصمولة. تحقق من وجود خلوص في المحامل، وإذا لزم الأمر، استبدل المحامل أو اضبط تحميلها المسبق. لتقليل التمدد الحراري، قم بتثبيت درجة حرارة بيئة التشغيل أو استخدم طرق تركيب المسمار التي تعوض التمدد الحراري (على سبيل المثال، التركيب المشدود). تحقق من توازي واستقامة المسمار وقضبان التوجيه.
• التحميل الزائد للمحرك أو سحب التيار الزائد:
  • المشكلة: يسحب محرك السيرفو الذي يدفع المسمار الكروي تيارًا أكبر من المتوقع، ويسخن، أو يعطي خطأ تحميل زائد. يمكن أن يكون هذا بسبب زيادة الاحتكاك، أو عدم المحاذاة، أو التحميل الزائد، أو انحناء المسمار، أو اهتزازات الرنين التي تحدث في منطقة السرعة الحرجة، مما يتسبب في استهلاك المحرك لطاقة إضافية.
  • الحل: تحقق من حالة التشحيم وقلل الاحتكاك. تحقق من محاذاة المسمار والمحرك ووصلة الربط، وقم بتصحيح عدم المحاذاة. تأكد من أن الحمل المطبق ضمن سعة المحرك؛ إذا لزم الأمر، استبدل المحرك بنموذج أقوى أو قم بإجراء تعديلات ميكانيكية لتقليل الحمل. تأكد من أن المسمار يعمل بعيدًا عن السرعة الحرجة ومنع اهتزازات الرنين.

الخلاصة ونصيحة الخبراء حول حساب السرعة الحرجة وتحليل الانبعاج للمسامير الكروية

تعتبر أنظمة المسامير الكروية حجر الزاوية الذي لا غنى عنه في الأتمتة الصناعية الحديثة، وهي مفتاح الحركة الخطية عالية الدقة والقابلة للتكرار. ومع ذلك، لكي تحقق هذه الأنظمة إمكاناتها الكاملة وتعمل لفترة طويلة وبدون مشاكل، يجب ألا يتم إغفال مبادئ هندسية أساسية مثل حساب السرعة الحرجة وتحليل الانبعاج. تظهر تجاربنا الميدانية أنه إذا لم يتم إجراء هذه التحليلات بعمق كافٍ في مرحلة التصميم أو لم يتم تحديد عوامل الأمان المناسبة لظروف التطبيق، فإن الأعطال الخطيرة، وتكاليف التوقف الباهظة، وحتى مخاطر السلامة تكون حتمية.

نصيحتي كخبير هي تقييم الديناميكيات الفريدة وظروف الحمل الثابت لكل تطبيق مسمار كروي بدقة. هذا نهج شامل لا يشمل الأبعاد المادية للمسمار وخصائص المواد فحسب، بل يشمل أيضًا ظروف دعم النهايات، ودرجات حرارة التشغيل، وأنظمة التشحيم، وتوقعات العمر الافتراضي. بالإضافة إلى الحسابات، يتيح نمذجة السلوك الديناميكي للنظام باستخدام برامج الهندسة الحديثة وأدوات المحاكاة (مثل FEA) فحصًا أكثر تفصيلاً لنقاط الرنين المحتملة وأنماط الانبعاج. وبهذه الطريقة، يمكن اكتشاف نقاط الضعف المحتملة في المراحل المبكرة من التصميم وتجنب عمليات النماذج الأولية والمراجعة المكلفة.

في مرحلة التجميع والتشغيل، يعد استخدام تقنيات المحاذاة الدقيقة، والتحميل المسبق الصحيح للمحامل، وتوفير التشحيم الكافي أمرًا بالغ الأهمية للحفاظ على صلاحية الحسابات النظرية في الميدان. بالإضافة إلى ذلك، تعد الصيانة الدورية، ومراقبة الاهتزازات، وإدارة درجة الحرارة طوال عمر تشغيل النظام ضرورية للحفاظ على أداء وموثوقية المسمار الكروي. يجب ألا ننسى أن المسمار الكروي ليس مجرد مكون؛ إنه جزء من كل ويتفاعل مع المحرك، والوصلة، والمحامل، والهيكل المحيط به. إن فهم هذه التفاعلات وإدارتها بشكل صحيح سيضمن عمل أنظمة الأتمتة الخاصة بك بأقصى قدر من الكفاءة. إن متابعة الابتكارات في الصناعة، ودمج التطورات في علم المواد في التطبيقات، وتحديث معرفتك باستمرار من خلال التدريب المستمر، سيضمن لك دائمًا أن تكون متقدمًا بخطوة في هذه القضايا الحاسمة.
