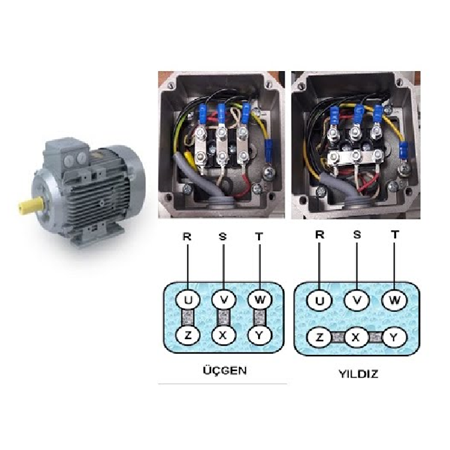

Elektrik Motorları Yıldız ve Üçgen Bağlantı Nedir ? Avantajları ve dezavantajları nedir ?

Elektrik motorları, modern endüstrinin bel kemiğini oluşturur. Çeşitli makinelerden üretim hatlarına kadar geniş bir yelpazede kullanılırlar. Ancak, bu motorların doğru ve verimli bir şekilde çalışabilmesi için uygun bağlantı yöntemlerinin seçilmesi kritik önem taşır. Elektrik motorlarında yaygın olarak kullanılan iki bağlantı yöntemi yıldız (Y) ve üçgen (Δ) bağlantıdır. Bu yazımızda, bu iki bağlantı yönteminin ne olduğunu, avantajlarını ve dezavantajlarını ayrıntılı bir şekilde inceleyeceğiz.


Yıldız (Y) Bağlantı Nedir?

Yıldız bağlantı, motorun üç fazının her birinin bir ucunun ortak bir noktada (nötr nokta) birleştiği bir bağlantı yöntemidir. Diğer uçlar ise üç fazlı güç kaynağına bağlanır. Bu bağlantı şeklinde, her bir faz sargısı, hat geriliminin 13frac{1}{sqrt{3}} oranında azaltılmış halini alır. Bu durum, özellikle motorun ilk çalıştırılması sırasında düşük akım çekilmesini sağlar ve motorun daha yumuşak bir başlangıç yapmasına olanak tanır.

Yıldız Bağlantının Avantajları

  1. Düşük Başlangıç Akımı: Yıldız bağlantıda, hat gerilimi faz gerilimine göre daha düşüktür. Bu nedenle, motorun ilk çalıştırılması sırasında daha düşük bir başlangıç akımı çekilir. Bu, elektrik şebekesine olan yükü azaltır ve motorun ömrünü uzatır.

  2. Yumuşak Başlangıç: Düşük başlangıç akımı sayesinde motor, daha yumuşak bir şekilde çalıştırılır. Bu durum, mekanik parçalarda aşınma ve yıpranmayı azaltır.

  3. Koruma: Yıldız bağlantı, motorun aşırı yüklenmesi durumunda daha iyi koruma sağlar. Düşük akım ve gerilim sayesinde, motorun sargıları aşırı ısınmaz ve hasar görmez.

Yıldız Bağlantının Dezavantajları

  1. Düşük Güç: Yıldız bağlantıda, motor tam gücünde çalışamaz. Bu nedenle, yüksek güç gerektiren uygulamalarda yeterli performans göstermez.

  2. Verim Kaybı: Düşük gerilim nedeniyle motorun verimi de düşer. Bu, enerji tüketiminin artmasına ve işletme maliyetlerinin yükselmesine neden olabilir.


Üçgen (Δ) Bağlantı Nedir?

Üçgen bağlantı, motorun her bir faz sargısının uçlarının birleştirildiği ve üçgen şeklinde bağlandığı bir bağlantı yöntemidir. Bu bağlantı şeklinde, her bir faz sargısı hat gerilimini alır. Üçgen bağlantı, motorun tam gücünde ve yüksek verimle çalışmasını sağlar.

Üçgen Bağlantının Avantajları

  1. Yüksek Güç: Üçgen bağlantıda, motor tam hat gerilimini alır. Bu nedenle, motor tam gücünde çalışabilir ve yüksek güç gerektiren uygulamalarda kullanılabilir.

  2. Yüksek Verim: Üçgen bağlantı, motorun yüksek verimle çalışmasını sağlar. Bu, enerji tüketiminin düşmesine ve işletme maliyetlerinin azalmasına katkıda bulunur.

  3. Daha Yüksek Tork: Üçgen bağlantı, motorun daha yüksek bir tork üretmesini sağlar. Bu, özellikle ağır yüklerin kaldırılması veya taşınması gereken uygulamalarda avantajlıdır.

Üçgen Bağlantının Dezavantajları

  1. Yüksek Başlangıç Akımı: Üçgen bağlantıda, motorun ilk çalıştırılması sırasında yüksek bir başlangıç akımı çekilir. Bu durum, elektrik şebekesine fazla yük bindirebilir ve motorun sargılarında aşırı ısınmaya neden olabilir.

  2. Daha Sert Başlangıç: Yüksek başlangıç akımı, motorun daha sert bir şekilde çalıştırılmasına neden olur. Bu, mekanik parçalarda daha fazla aşınma ve yıpranmaya yol açabilir.

  3. Daha Karmaşık Koruma Gereksinimleri: Üçgen bağlantı, motorun aşırı yüklenmesi durumunda daha karmaşık koruma önlemleri gerektirir. Bu, motorun güvenli bir şekilde çalıştırılmasını sağlamak için ek maliyetler ve ekipman gerektirir.

Yıldız ve Üçgen Bağlantı Arasındaki Farklar

Elektriksel Farklar

Yıldız bağlantıda, her bir faz sargısı hat geriliminin 13frac{1}{sqrt{3}}oranında azalır. Bu, motorun düşük akım ve gerilimle çalışmasını sağlar. Üçgen bağlantıda ise her bir faz sargısı tam hat gerilimini alır, bu da motorun yüksek güç ve verimle çalışmasını sağlar.

Mekanik Farklar

Yıldız bağlantı, motorun yumuşak bir şekilde çalıştırılmasını sağlar ve mekanik parçalarda aşınma ve yıpranmayı azaltır. Üçgen bağlantı ise motorun daha sert bir şekilde çalıştırılmasına neden olur ve mekanik parçalarda daha fazla aşınma ve yıpranmaya yol açabilir.

Kullanım Alanları

Yıldız bağlantı, genellikle düşük güç gerektiren ve yumuşak bir başlangıcın önemli olduğu uygulamalarda tercih edilir. Örneğin, pompa ve fan gibi uygulamalarda yaygın olarak kullanılır. Üçgen bağlantı ise yüksek güç ve tork gerektiren uygulamalarda kullanılır. Örneğin, vinçler ve ağır makinelerde yaygın olarak tercih edilir.

Yıldız ve Üçgen Bağlantının Değiştirilmesi

Bazı motorlar, çalıştırma sırasında yıldız bağlantıda başlayıp, belirli bir hız veya süreye ulaştıktan sonra üçgen bağlantıya geçerler. Bu yönteme "yıldız-üçgen yol verme" denir. Bu yöntem, motorun düşük başlangıç akımı ile yumuşak bir şekilde çalıştırılmasını sağlar ve ardından tam güç ve verimle çalışmasına olanak tanır. Yıldız-üçgen yol verme, özellikle büyük motorlar için yaygın olarak kullanılan bir yöntemdir.

Yıldız-Üçgen Yol Verme Yöntemi

  1. Başlangıç: Motor, yıldız bağlantıda çalıştırılır. Bu aşamada, motor düşük gerilim ve akımla çalışır.
  2. Geçiş: Motor, belirli bir hız veya süreye ulaştığında, üçgen bağlantıya geçiş yapılır.
  3. Tam Güç: Motor, üçgen bağlantıda tam güç ve verimle çalışır.

Bu yöntem, motorun hem yumuşak bir başlangıç yapmasını sağlar hem de yüksek güç gerektiren uygulamalarda kullanılmasına olanak tanır.

Sonuç

Elektrik motorlarında yıldız ve üçgen bağlantı, motorun çalışma performansını ve verimliliğini doğrudan etkileyen önemli faktörlerdir. Yıldız bağlantı, düşük başlangıç akımı ve yumuşak başlangıç sağlar, ancak düşük güç ve verimle çalışır. Üçgen bağlantı ise yüksek güç ve verim sağlar, ancak yüksek başlangıç akımı ve daha sert bir başlangıç gerektirir.

Motorun kullanılacağı uygulama ve gereksinimlere bağlı olarak uygun bağlantı yönteminin seçilmesi, motorun verimli ve güvenli bir şekilde çalışmasını sağlar. Yıldız-üçgen yol verme yöntemi gibi geçiş yöntemleri, her iki bağlantının avantajlarından yararlanmayı mümkün kılar.

Bu bilgiler ışığında, motorunuz için en uygun bağlantı yöntemini seçerek, hem enerji tasarrufu sağlayabilir hem de motorunuzun ömrünü uzatabilirsiniz. Elektrik motorları konusunda daha fazla bilgi ve uzmanlık için, alanında deneyimli mühendislerden ve teknisyenlerden destek almanız her zaman faydalı olacaktır.
